描述

TS3DS10224器件是一款雙向差動交叉點，1：4或1：2多路復用器和多路信號分離器;或高達720.3bps的高速差分信號應用扇出開關.TS3DS10224邏輯表可對任何輸入到輸出進行布線，創建各種可能的開關或多路復用配置。常見配置包括：差動交叉點開關，差分1：4多路復用器，或差分雙通道1：2多路復用器和多路信號分離器.TS3DS10224提供1.2GHz高帶寬，具有13Ω的通道R ON （典型值）。

TS3DS10224也可用于將差分信號對同步扇出至兩個端口（扇出配置）。在這個配置中，帶寬性能有所降低。

TS3DS10224需由3V至少3.6V的電源供電。該器件的I /O引腳上具有最高可達±8kV的接觸放電ESD保護和2kV人體模型。

在電源（V CC ）不存在時，TS3DS10224使用高阻抗隔離I /O引腳以提供失效防護保護。

特性

可用于配置

差動交叉點開關

差分單通道1：4多路復用器和多路信號分離器

差分雙通道1：2多路復用器和多路信號分離器

信號對至兩個端口的同步差動扇出

雙向運轉

失效防護保護：我 OFF 保護可防止在掉電狀態
（ V CC = 0V）下泄漏電流

高帶寬（典型值1.2GHz）

低R ON 和C < sub> ON ：

典型值13ΩR ON

典型值9pF C ON

< /ul>

靜電放電性能（I /O引腳）

±8kV接觸放電（IEC 61000-4-2）

JESD22-A114E（至GND）對應的2 kV人體模型

ESD性能（所有引腳）

JESD22 A114E對應的2 kV人體模型

小型WQFN封裝（3.00 mm×3.00 mm，間距0.4mm）

所有商標均為thei的財產。各自的所有者。

參數 與其它產品相比 特定于協議的開關/多路復用器

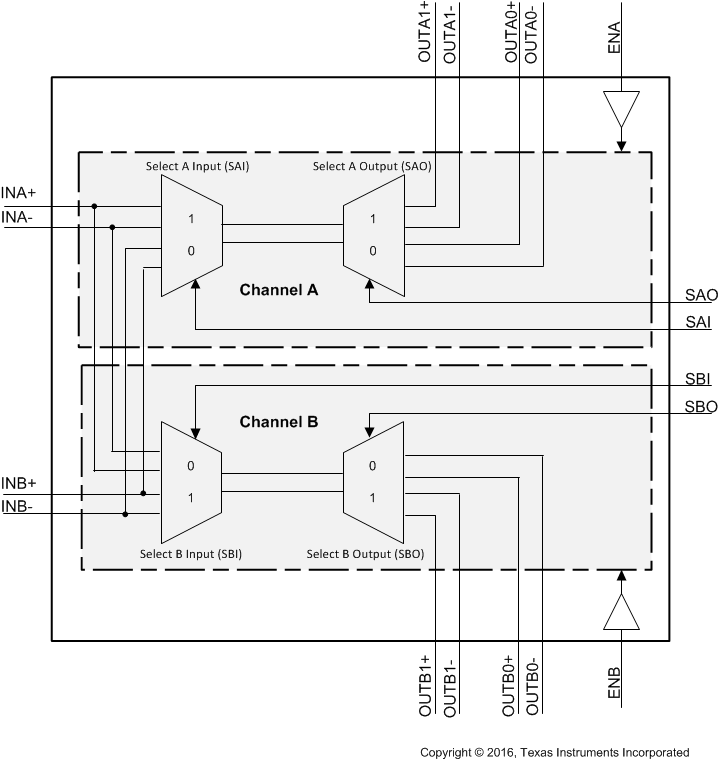

方框圖 (1)
