      TS3USB221A 具有單獨使能和 ESD 保護的高速 USB 2.0 1:2 多路復用/多路解復用開關

      數據：

      描述

      TS3USB221A器件是一款高帶寬開關，專為手機和消費類應用中的高速USB 2.0信號切換而設計，如手機，數碼相機，帶集線器的筆記本電腦或USB I /O有限的控制器。該開關的寬帶寬（900 MHz）允許信號以最小的邊沿和相位失真通過。該器件將來自USB主機設備的差分輸出復用到兩個相應輸出之一。該開關是雙向的，對輸出端的高速信號幾乎沒有衰減。該器件還具有低功耗模式，可在電池或功率預算有限的便攜式應用中將功耗降低至1μA。該器件設計用于低位到位偏移和高通道到通道噪聲隔離，并兼容各種標準，如高速USB 2.0（480 Mbps）。

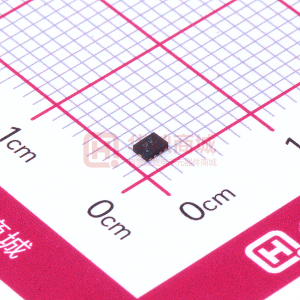

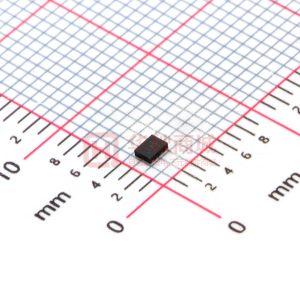

      TS3USB221A器件在所有引腳上集成了ESD保護單元，采用微型μQFN封裝（2 mm×1.5 mm），具有-40°C至85°C的自由空氣溫度范圍。

      特性

      • V CC 2.5 V至3.3 V的操作
      • V I /O 接受高達5.5 V的信號
      • 1.8 V兼容控制引腳輸入
      • 低功耗模式當 OE 被禁用（1μA）
      • R ON =6Ω最大值
      • ΔR ON =0.2Ω典型
      • C io（on） = 6 pF典型
      • 低功耗（最大30μA）
      • 高帶寬（900 （典型值）
      • 閂鎖性能超過100 mA
        每JESD 78，II類
      • 每個JESD測試的ESD性能22
        • 7000-V Human-主體型號（A114-B，II類）
        • 1000V充電設備型號（C101）
      • ESD性能I /O至
        • 12-kV人體模型

      參數 與其它產品相比 USB 重定時器、轉接驅動器和 USB/MHL 開關


      Device Type
      Number of Channels (#)
      Configuration
      VCC (Min) (V)
      VCC (Max) (V)
      Ron (Typ) (Ohms)
      Input/Ouput Voltage (Min) (V)
      Input/Ouput Voltage (Max) (V)
      ICC (Max) (uA)
      Bandwidth (MHz)
      ESD HBM (Typ) (kV)
      Features
      Rating
      Operating Temperature Range (C)
      Package Group
      Package Size: mm2:W x L (PKG)
      Pin/Package
      TS3USB221A TS3USB221 TS3USB221A-Q1 TS3USB221E TS3USB30 TS3USB30E TS3USB31E
      USB/MHL Switch     USB/MHL Switch     USB/MHL Switch     USB/MHL Switch       USB/MHL Switch     USB/MHL Switch
      2     2     2     2     2     2     2
      2:1 SPDT     2:1 SPDT     2:1 SPDT     2:1 SPDT     2:1 SPDT     2:1 SPDT     1:1 SPST
      2.3     2.3     2.3     2.3     3     3     2.25
      3.6     3.6     3.6     3.6     4.3     4.3     4.3
      3       3.4     3     6     6     6.5
      0     0     0     0     0     0     0
      5.5     5.5     5.5     5.5     4.3     4.3     4.3
      30     30     30     30     1     1     1
      900     1100     900     1000     955     900     1100
      7     2     7     12     6     8     8
      USB 2.0
      Logic Controlled (Output Enabled)          		 USB 2.0
      Logic Controlled (Output Enabled)          		 USB 2.0
      Logic Controlled (Output Enabled)          		 USB 2.0
      Logic Controlled (Output Enabled)          		 Logic Controlled (Output Enabled)     USB 2.0
      Logic Controlled (Output Enabled)          		 USB 2.0
      Logic Controlled (Output Enabled)
      Catalog     Catalog     Automotive     Catalog     Catalog     Catalog     Catalog
      -40 to 85     -40 to 85     -40 to 125     -40 to 85     -40 to 85     -40 to 85     -40 to 85
      UQFN     UQFN
      VSON          		 UQFN     UQFN
      VSON          		 UQFN     UQFN
      VSSOP          		 UQFN
      10UQFN: 3 mm2: 2 x 1.5(UQFN)     10UQFN: 3 mm2: 2 x 1.5(UQFN)
      10VSON: 9 mm2: 3 x 3(VSON)          		 10UQFN: 3 mm2: 2 x 1.5(UQFN)     10UQFN: 3 mm2: 2 x 1.5(UQFN)
      10VSON: 9 mm2: 3 x 3(VSON)          		 10UQFN: 3 mm2: 1.4 x 1.8(UQFN)     10UQFN: 3 mm2: 1.4 x 1.8(UQFN)
      10VSSOP: 15 mm2: 4.9 x 3(VSSOP)          		 8UQFN: 2 mm2: 1.5 x 1.5(UQFN)
      10UQFN     10UQFN
      10VSON          		 10UQFN     10UQFN
      10VSON          		 10UQFN     10UQFN
      10VSSOP          		 8UQFN

      方框圖 (1)
