TS3L500AE 具有 LED 開關和增強型 ESD 保護的 16 位至 8 位 SPDT 千兆 LAN 開關

描述

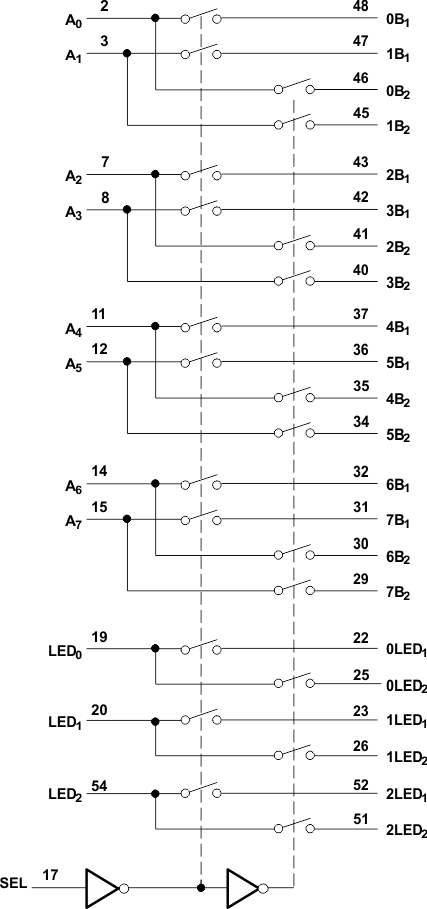

TS3L500AE是一款16位至8位多路復用器/多路分解器LAN開關，具有單選（SEL）輸入。 SEL控制多路復用器/多路分解器的數據路徑。該器件提供額外的I /O，用于指示LED信號的開關狀態，并包括高ESD保護。

器件提供低且平坦的導通電阻（r _on）和出色的導通電阻匹配。低輸入/輸出電容，高帶寬，低偏斜和通道間低串擾使該器件適用于各種LAN應用，例如10/100/1000 Base-T。

此器件可用于在LAN應用中更換機械繼電器。它還可用于將信號從10/100 Base-T以太網收發器路由到筆記本電腦或擴展塢中的RJ-45 LAN連接器。

寬帶寬（BW = 950 MHz典型值）
低串擾（X _TALK = ?? 37 dB（典型值）
低位到位偏移（t _sk（o） =最大100 ps）
低和平坦ON-州抵抗
（r _on = 4 Typ，r _on（flat） = 0.5 Typ）
低輸入/輸出電容
（C _ON = 8 pF典型值）
數據I /O端口上的軌到軌切換
（0至3.6 V）< /li>
V _CC工作范圍3 V至3.6 V
閂鎖性能超過JESD 78，Class II 100 mA
ESD性能
- 8kV IEC61000-4-2，開關IO上的接觸放電
- 每個JESD22-A114E的3kV人體模型
- 14kV人類主體型號（開關引腳至GND）
應用
- 10/100/1000 Base-T信號切換
- 差分ntial（LVDS，LVPECL）信號切換
- 音頻/視頻切換
- 集線器和路由器信號切換


Protocols
Configuration
Number of Channels (#)
VCC (Min) (V)
VCC (Max) (V)
Ron (Typ) (Ohms)
Input/Ouput Voltage (Min) (V)
Input/Ouput Voltage (Max) (V)
ICC (Max) (uA)
Bandwidth (MHz)
ESD HBM (Typ) (kV)
Operating Temperature Range (C)
Package Size: mm2:W x L (PKG)
Package Group
Crosstalk (dB)
ESD Charged Device Model (kV)
ICC (Typ) (uA)
Input/Output Continuous Current (Max) (mA)
Input/Output OFF-state Capacitance (Typ) (pF)
Input/Output ON-state Capacitance (Typ) (pF)
Off Isolation (Typ) (dB)
OFF-state leakage current (Max) (µA)
Propagation Delay (ns)
Ron (Max) (Ohms)
Ron Channel Match (Max) (?)
RON Flatness (Typ) (Ohms)
Turn off Time (Disable) (Max) (ns)
Turn on Time (Enable) (Max) (ns)
VIH (Min) (V)
VIL (Max) (V)
