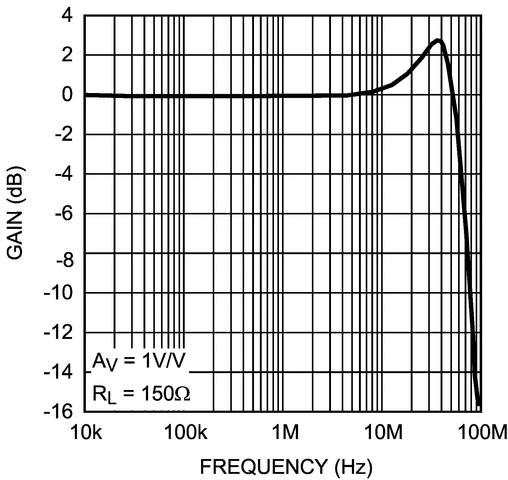

LMH6586是一款無阻塞模擬視頻交叉點開關，用于路由標準NTSC或PAL復合視頻信號。非阻塞架構允許32個輸入中的任何一個連接到16個輸出中的任何一個，包括已連接的任何輸入。每個輸入都有一個集成的DC恢復鉗位，用于偏置交流耦合視頻信號。輸出緩沖器的公共可選增益設置為1X或2X，可以驅動150Ω的負載。

LMH6586具有兩種輸入信號檢測功能，可以方便地監控任何輸入通道的活動。視頻檢測可以被配置為指示何時在由可編程寄存器控制的視頻閾值電平上檢測到“存在視頻”或“視頻丟失”。另外，同步檢測可以被配置為指示何時在由DC電壓輸入控制的同步閾值電平上檢測到“失去同步”。

開關配置和其他參數可通過I ² C總線接口進行編程。從器件地址可通過兩個外部引腳進行配置，允許最多四個LMH6586器件，每個器件具有唯一的地址，位于公共I ² C總線上。這有助于促進交叉點矩陣陣列大小的擴展（例如64×16）。 LMH6586采用通用的單5V電源供其模擬部分及其控制邏輯和I ² C接口。 LMH6586采用節省空間的80引腳TQFP封裝。
