TS3A4751 0.9Ω，低壓，單電源四路 SPST 模塊開關

描述

TS3A4751器件是一款雙向，4通道，常開（NO）單刀單擲（SPST）模擬開關，可單個工作1.6V至3.6V電源。該器件具有快速開關速度，可處理軌到軌模擬信號，并且消耗極低的靜態功耗。

使用3 V電源時，數字輸入與1.8 V CMOS兼容。

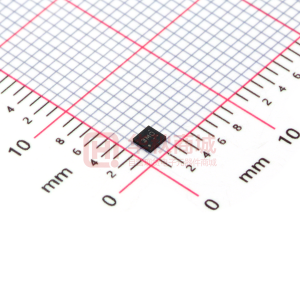

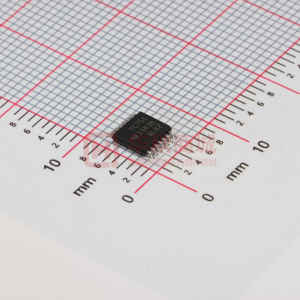

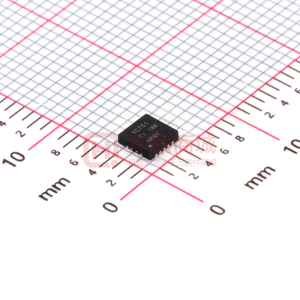

TS3A4751器件有四個常開（NO）開關。 TS3A4751采用14引腳薄型縮小外形封裝（TSSOP）和節??省空間的14引腳VQFN（RGY）和微型X2QFN（RUC）封裝。

?
Configuration
Number of Channels (#)
Power Supply Type
Vss (Min) (V)
Vss (Max) (V)
Vdd (Min) (V)
Vdd (Max) (V)
Ron (Typ) (Ohms)
Bandwidth (MHz)
Rating
Operating Temperature Range (C)
Package Size: mm2:W x L (PKG)
Package Group
Supply Range (Max)
Ron (Max) (Ohms)
Input/Output Continuous Current (Max) (mA)
Supply Current (Typ) (uA)
Supply Current (Max) (uA)
OFF-state leakage current (Max) (μA)
ON-state leakage current (Max) (μA)
Input/Output ON-state Capacitance (Typ) (pF)
Input/Output OFF-state Capacitance (Typ) (pF)
ESD Charged Device Model (kV)
ESD HBM (kV)
VIL (Max) (V)
VIH (Min) (V)
?

TS3A4751
1:1 SPST ? ?
4 ? ?
Single ? ?
N/A ? ?
N/A ? ?
1.65 ? ?
3.3 ? ?
0.7 ? ?
125 ? ?
Catalog ? ?
-40 to 85 ? ?
14QFN: 4 mm2: 2 x 2(QFN) 14TSSOP: 32 mm2: 6.4 x 5(TSSOP) 14VQFN: 12 mm2: 3.5 x 3.5(VQFN) ? ?
QFN TSSOP VQFN ? ?
3.3 ? ?
2 ? ?
100 ? ?
2.5 ? ?
10 ? ?
0.018 ? ?
0.005 ? ?
43 ? ?
20 ? ?
1 ? ?
4 ? ?
0.5 ? ?
1 ? ?
