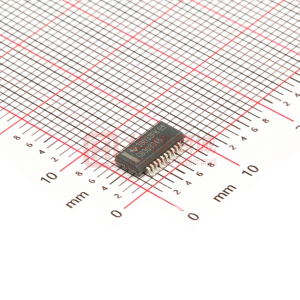

      SN74CB3Q3345 8 位 FET、2.5V/3.3V、低壓高帶寬總線開關

      數據：

      描述

      SN74CB3Q3345是一款高帶寬FET總線開關，利用電荷泵提升傳輸晶體管的柵極電壓，提供低而平坦的導通狀態阻力（r on ）。低而平坦的導通電阻允許最小的傳播延遲，并支持數據輸入/輸出（I /O）端口上的軌到軌切換。該器件還具有低數據I /O電容，可最大限度地減少數據總線上的電容負載和信號失真。 SN74CB3Q3345專為支持高帶寬應用而設計，提供優化的接口解決方案，非常適合寬帶通信，網絡和數據密集型計算系統。

      SN74CB3Q3384A采用8位總線開關，兩個輸出啟用（OE，> OE ）輸入。當OE為高或 OE 為低電平時，總線開關為ON，A端口連接到B端口，允許端口之間的雙向數據流。當OE低且 OE 為高電平時，總線開關關閉，A和B端口之間存在高阻態。

      < p>使用I off 為部分斷電應用完全指定了該器件。 I off 電路可防止在斷電時損壞通過器件的電流。在斷電期間，器件具有隔離功能。

      為確保上電或斷電期間的高阻態， OE 應綁定到V CC 通過上拉電阻和OE應通過下拉電阻連接到GND;電阻的最小值由驅動器的電流吸收/電流源能力決定。

      特性

      • 高帶寬數據路徑（最高500 MHz）（1）
      • 5設備上電或掉電時的-V容差I /O
      • 低和平導通電阻（r on ）特性超出工作范圍
        （r on = 4 Typ）
      • Rail-to-Rail接通數據輸入/輸出端口
        • 0至5V開關3.3 VV CC
        • 0至3.3 V開關，2.5 VV CC
      • 具有接近零傳播延遲的雙向數據流
      • 低輸入/輸出電容可最大限度地減少加載和信號失真< br>（C io（OFF） = 4 pF Typ）
      • 快速切換頻率（f OE = 20 MHz Max）
      • 數據和控制輸入提供下沖鉗位二極管
      • 低功耗（I CC = 0.7 mA Typ ）
      • V CC 工作范圍2.3 V至3.6 V
      • 數據I /O支持0至5V信號電平（0.8 V，1.2 V，1.5 V，1.8 V，2.5 V，3.3 V，5 V）
      • 控制輸入可以由TTL或5 V /3.3 V CMOS輸出驅動
      • I off 支持部分省電模式操作
      • 閂鎖性能超過每個JESD 78，II類100 mA
      • 每個JESD測試的ESD性能22
        • 2000-V人體模型
          （A114-B，II類）
          • < li> 1000 V充電器件型號（C101）
      • 支持數字和模擬應用：差分信號接口，存儲器交錯，總線隔離，低失真信號門控< /li>

      有關CB3Q系列性能特性的更多信息，請參考TI應用報告， CBT-C，CB3T和CB3Q信號開關系列，文獻編號SCDA008。）

      參數 與其它產品相比?模擬開關/多路復用器

      ?
      Configuration
      Number of Channels (#)
      Power Supply Type
      Vss (Min) (V)
      Vss (Max) (V)
      Vdd (Min) (V)
      Vdd (Max) (V)
      Ron (Typ) (Ohms)
      Bandwidth (MHz)
      Rating
      Operating Temperature Range (C)
      Package Size: mm2:W x L (PKG)
      Package Group
      Supply Range (Max)
      Ron (Max) (Ohms)
      Input/Output Continuous Current (Max) (mA)
      Supply Current (Typ) (uA)
      Supply Current (Max) (uA)
      Features
      OFF-state leakage current (Max) (μA)
      Input/Output ON-state Capacitance (Typ) (pF)
      Input/Output OFF-state Capacitance (Typ) (pF)
      ESD Charged Device Model (kV)
      ESD HBM (kV)
      VIL (Max) (V)
      VIH (Min) (V)
      SN74CB3Q3345
      1:1 SPST ? ?
      8 ? ?
      Single ? ?
      N/A ? ?
      N/A ? ?
      2.3 ? ?
      3.6 ? ?
      4 ? ?
      500 ? ?
      Catalog ? ?
      -40 to 85 ? ?
      20SSOP: 52 mm2: 6 x 8.65(SSOP)
      20TSSOP: 42 mm2: 6.4 x 6.5(TSSOP)
      20TVSOP: 32 mm2: 6.4 x 5(TVSOP)
      20VQFN: 16 mm2: 3.5 x 4.5(VQFN) ? ?
      SSOP
      TSSOP
      TVSOP
      VQFN ? ?
      3.6 ? ?
      9 ? ?
      64 ? ?
      1000 ? ?
      2000 ? ?
      Powered off protection ? ?
      1 ? ?
      9 ? ?
      3.5 ? ?
      1 ? ?
      2 ? ?
      0.8 ? ?
      1.7 ? ?
