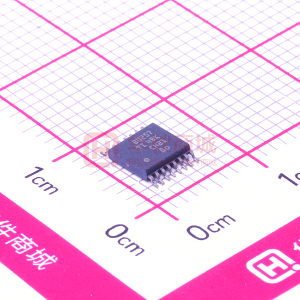

SN74CB3Q3257 具有 5V 耐受 I/O 的 4 通道 2:1 開關

數據： SN74CB3Q3257 4-Bit 1-of-2 FET Multiplexer/Demultiplexer 2.5-V/3.3-V Low-Voltage High-Bandwidth Bus Switch 數據表

描述

SN74CB3Q3257器件是一款高帶寬FET總線開關，利用電荷泵提升傳輸晶體管的柵極電壓，提供低而平坦的導通狀態電阻（于r <子> ）。

特性

高帶寬數據路徑
（最高500 MHz）
5 V容差I(lǐng) /O器件上電或下電
低和平導通電阻（r _on）特性超出工作范圍
（r _on = 4 Ω典型）
數據I /O端口上的軌到軌切換
- 0至5V切換使用3.3VV _CC
- 0~3.3 V切換2.5 VV _CC
具有近零傳播延遲的雙向數據流
低輸入和輸出電容最小化負載和信號失真
（C _io（OFF） = 3.5 pF典型值）
快速開關頻率（f _OE =最大20 MHz）
數據和控制輸入提供下沖鉗位二極管
低功耗消耗
（I _CC = 0.7 mA典型值）
V _CC工作范圍2.3 V至3.6 V
數據I /O支持0至5V信號電平（0.8 V，1.2 V，1.5 V，1.8 V，2.5 V，3.3 V，5 V）
控制輸入可由TTL或5 V /3.3驅動-V CMOS輸出
I _off支持部分省電模式操作
閂鎖性能超過JESD 78，Class II 100 mA
每個JESD測試的ESD性能22
- 2000-V人體模型
  （A114-B，II類）
- 1000-V充電設備模型（C101 ）
支持?jǐn)?shù)字和模擬應用：USB接口，差分信號接口，總線隔離，低失真信號門控^（1）

^（1）有關CB3Q系列性能特性的更多信息，請參閱TI應用報告 CBT-C，CB3T和CB3Q信號開關系列，SCDA008。

所有商標均為其各自所有者的財產。

參數 與其它產品相比?模擬開關/多路復用器

?
Configuration
Number of Channels (#)
Power Supply Type
Vss (Min) (V)
Vss (Max) (V)
Vdd (Min) (V)
Vdd (Max) (V)
Ron (Typ) (Ohms)
Bandwidth (MHz)
Rating
Operating Temperature Range (C)
Package Size: mm2:W x L (PKG)
Package Group
Supply Range (Max)
Ron (Max) (Ohms)
Input/Output Continuous Current (Max) (mA)
Supply Current (Typ) (uA)
Supply Current (Max) (uA)
Features
OFF-state leakage current (Max) (μA)
ON-state leakage current (Max) (μA)
Input/Output ON-state Capacitance (Typ) (pF)
Input/Output OFF-state Capacitance (Typ) (pF)
ESD Charged Device Model (kV)
ESD HBM (kV)
VIL (Max) (V)
VIH (Min) (V)
?

SN74CB3Q3257	SN74CBT3257	SN74CBT3257C	SN74CBTLV3257
2:1 SPDT ? ?	2:1 SPDT ? ?	2:1 SPDT ? ?	2:1 SPDT ? ?
4 ? ?	4 ? ?	4 ? ?	4 ? ?
Single ? ?	Single ? ?	Single ? ?	Single ? ?
N/A ? ?	N/A ? ?	N/A ? ?	N/A ? ?
N/A ? ?	N/A ? ?	N/A ? ?	N/A ? ?
2.3 ? ?	4 ? ?	4 ? ?	2.3 ? ?
3.6 ? ?	5.5 ? ?	5.5 ? ?	3.6 ? ?
4 ? ?	5 ? ?	3 ? ?	5 ? ?
500 ? ?	200 ? ?	200 ? ?	200 ? ?
Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?
-40 to 85 ? ?	-40 to 85 ? ?	-40 to 85 ? ?	-40 to 85 ? ?
16SSOP: 29 mm2: 6 x 4.9(SSOP) 16TSSOP: 32 mm2: 6.4 x 5(TSSOP) 16TVSOP: 23 mm2: 6.4 x 3.6(TVSOP) 16VQFN: 14 mm2: 3.5 x 4(VQFN) ? ?	16SOIC: 59 mm2: 6 x 9.9(SOIC) 16SSOP: 29 mm2: 6 x 4.9(SSOP) 16SSOP: 48 mm2: 7.8 x 6.2(SSOP) 16TSSOP: 32 mm2: 6.4 x 5(TSSOP) 16VQFN: 14 mm2: 3.5 x 4(VQFN) ? ?	16SOIC: 59 mm2: 6 x 9.9(SOIC) 16SSOP: 29 mm2: 6 x 4.9(SSOP) 16SSOP: 48 mm2: 7.8 x 6.2(SSOP) 16TSSOP: 32 mm2: 6.4 x 5(TSSOP) 16VQFN: 14 mm2: 3.5 x 4(VQFN) ? ?	16SOIC: 59 mm2: 6 x 9.9(SOIC) 16SSOP: 29 mm2: 6 x 4.9(SSOP) 16TSSOP: 32 mm2: 6.4 x 5(TSSOP) 16TVSOP: 23 mm2: 6.4 x 3.6(TVSOP) 16UQFN: 5 mm2: 1.8 x 2.6(UQFN) 16VQFN: 14 mm2: 3.5 x 4(VQFN) ? ?
SSOP TSSOP TVSOP VQFN ? ?	SOIC SSOP SSOP TSSOP VQFN ? ?	SOIC SSOP SSOP TSSOP VQFN ? ?	SOIC SSOP TSSOP TVSOP UQFN VQFN ? ?
3.6 ? ?	5.5 ? ?	5.5 ? ?	3.6 ? ?
9 ? ?	20 ? ?	12 ? ?	40 ? ?
64 ? ?	128 ? ?	128 ? ?	128 ? ?
250 ? ?	?	?	?
700 ? ?	3 ? ?	3 ? ?	10 ? ?
Powered off protection ? ?	?	Powered off protection -2V undershoot protection ? ?	Powered off protection ? ?
1 ? ?	1 ? ?	10 ? ?	?
?	1 ? ?	?	1 ? ?
10.5 ? ?	?	16.5 ? ?	?
3.5 ? ?	4 ? ?	5.5 ? ?	5.5 ? ?
1 ? ?	?	1 ? ?	?
2 ? ?	?	2 ? ?	2 ? ?
0.8 ? ?	0.8 ? ?	0.8 ? ?	0.8 ? ?
1.7 ? ?	2 ? ?	2 ? ?	2 ? ?
