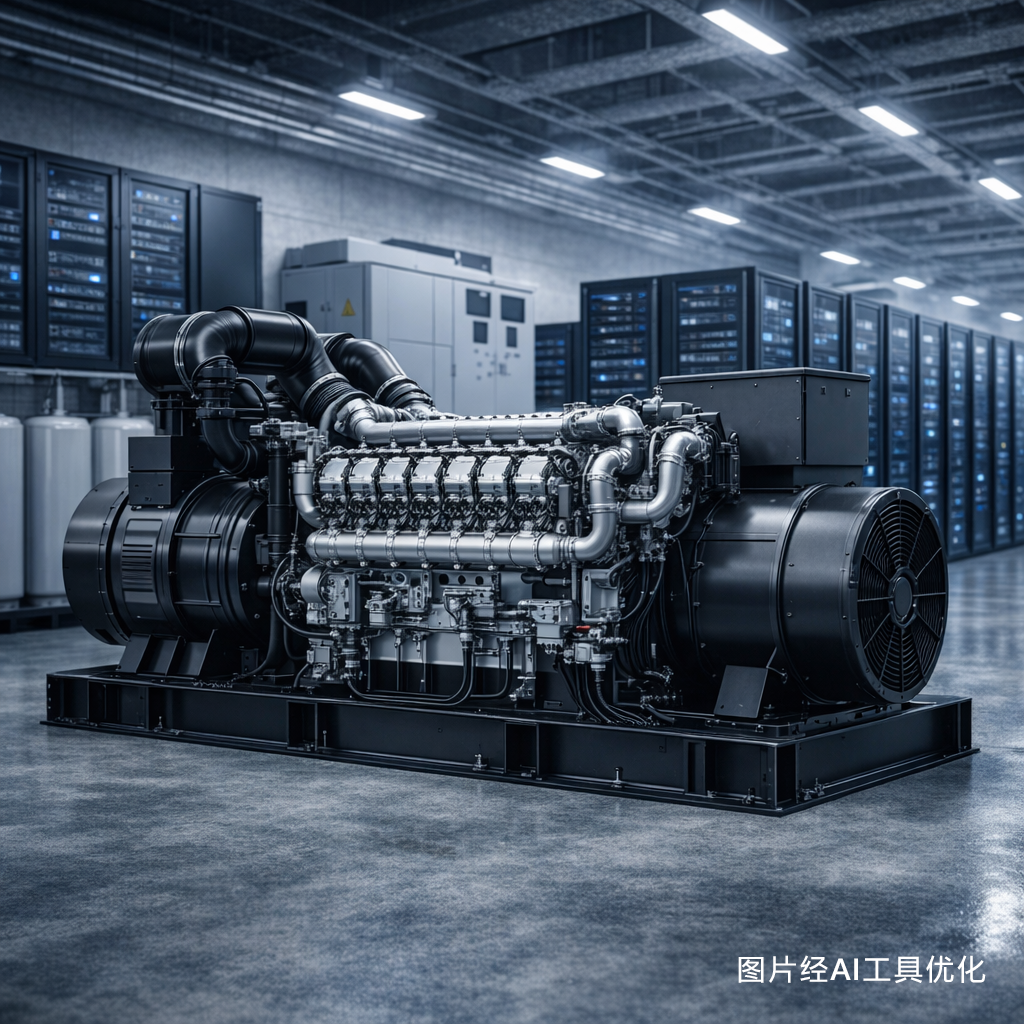

隨著AI算力和數據中心規模加速擴張，高功率柴油發電機成為AIDC（人工智能數據中心）機房的重要備用電源。設備大型化、長期穩定運行等需求，讓制造端必須把質量關口前移才能制造出可追溯、可驗證的設備。在一臺大型柴油發電機里，有兩個部件往往最能體現“質控難度”：曲軸與曲軸箱殼體。前者決定動力輸出的穩定性，后者決定裝配基準與孔系一致性——任何細小偏差，都可能在裝配與運行中被放大。

曲軸

幾何精度是關鍵

曲軸是將活塞往復運動轉換為旋轉動力的核心部件之一，它的幾何精度會影響振動、熱應力分布與疲勞風險，也會影響連桿、主軸承等關鍵部件的磨損節奏：

機組輸出穩定性

曲軸幾何誤差會導致振動、熱應力集中和疲勞裂紋。

整機壽命與維護成本

曲軸圓度、同軸度、跳動等稍有偏差，都會放大到連桿、主軸承等關鍵部件，導致早期磨損。

數據中心備用電源安全性

數據中心對柴發的啟動可靠性要求極高，曲軸必須具備長期高載運行能力。

在制造與檢測層面，曲軸通常會遇到這些“硬要求”：

工件很長

長度可達2.5m甚至更長，需要穩定測量能力；

形位要求高

例如圓度要求可到 ＜0.01mm ；

特征多且關聯

軸頸圓度/圓柱度/同軸度、相位角、油孔位置等需要多基準關聯測量；

節拍要可控

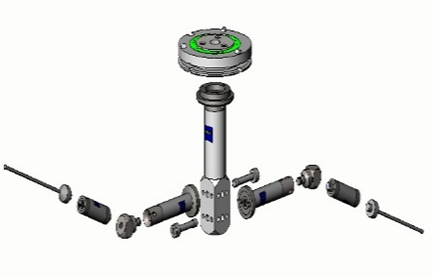

在大尺寸條件下仍需完成上百項特征檢測，且長測針/多探針組合帶來精度挑戰。

針對大型曲軸的質量解決方案

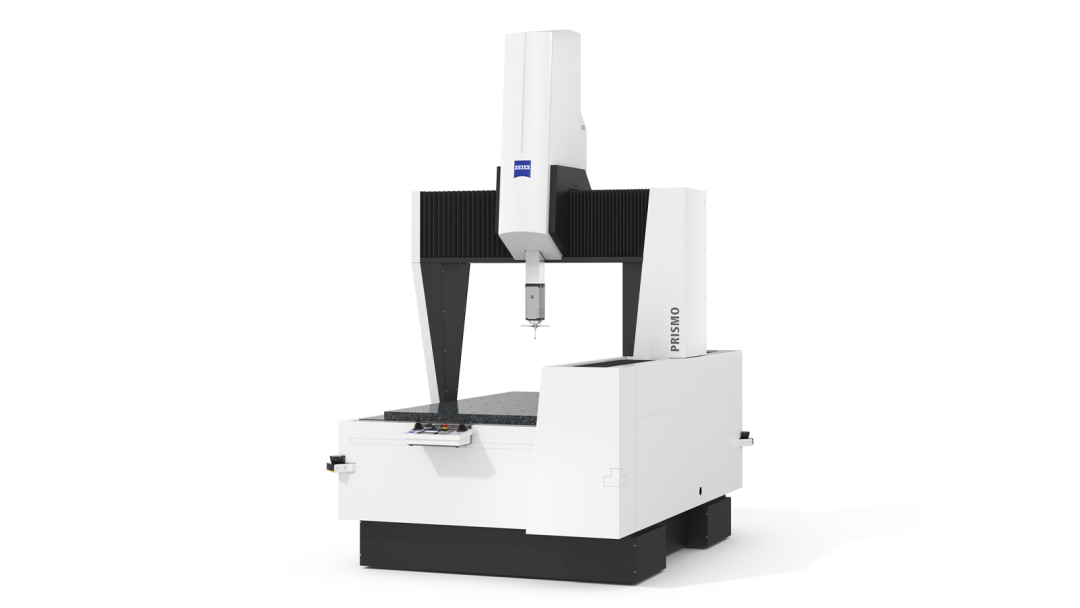

▲ ZEISS PRISMO

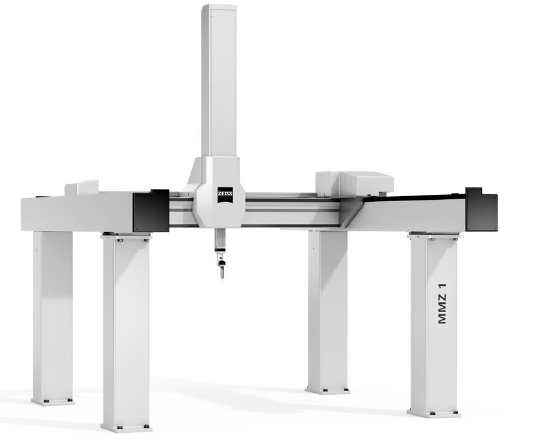

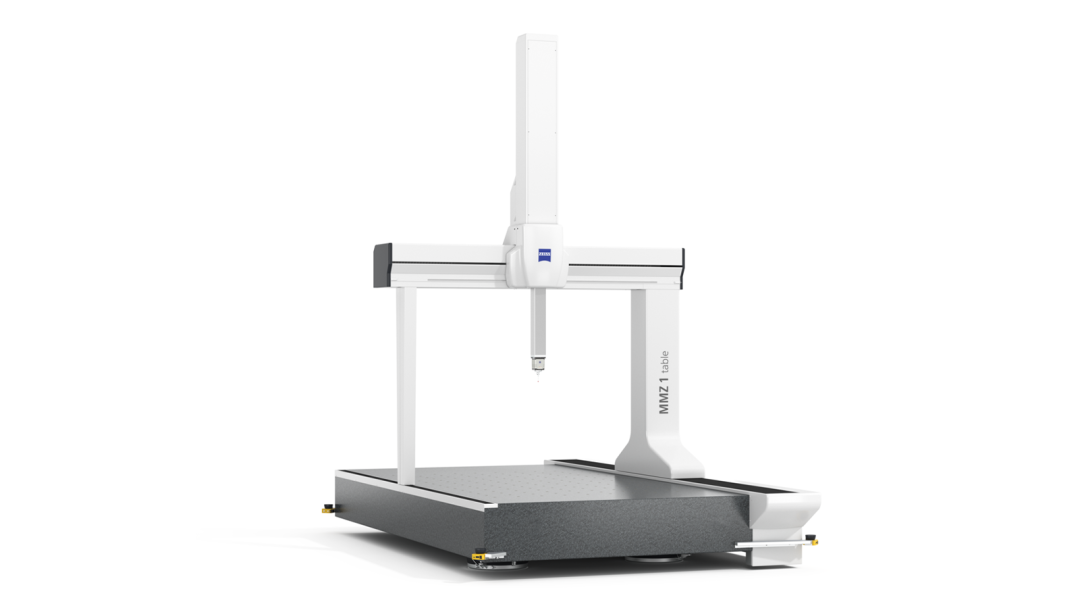

▲ ZEISS MMZ 1 table

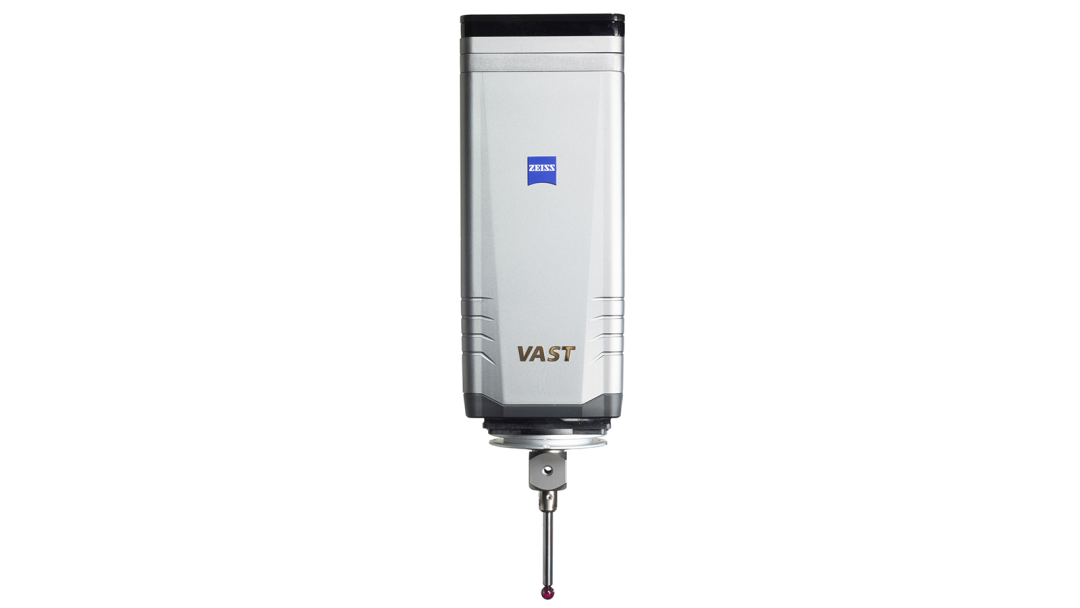

▲ ZEISS VAST gold 主動式測頭

三坐標測量機ZEISS PRISMO以及ZEISS MMZ 1 table支持2.5米以上超長曲軸測量，穩定的機械結構與低溫漂特性，適合重載、大尺寸工件，搭配主動式測頭VAST gold適配復雜探針架構與長測針，可確保測量的高精度。

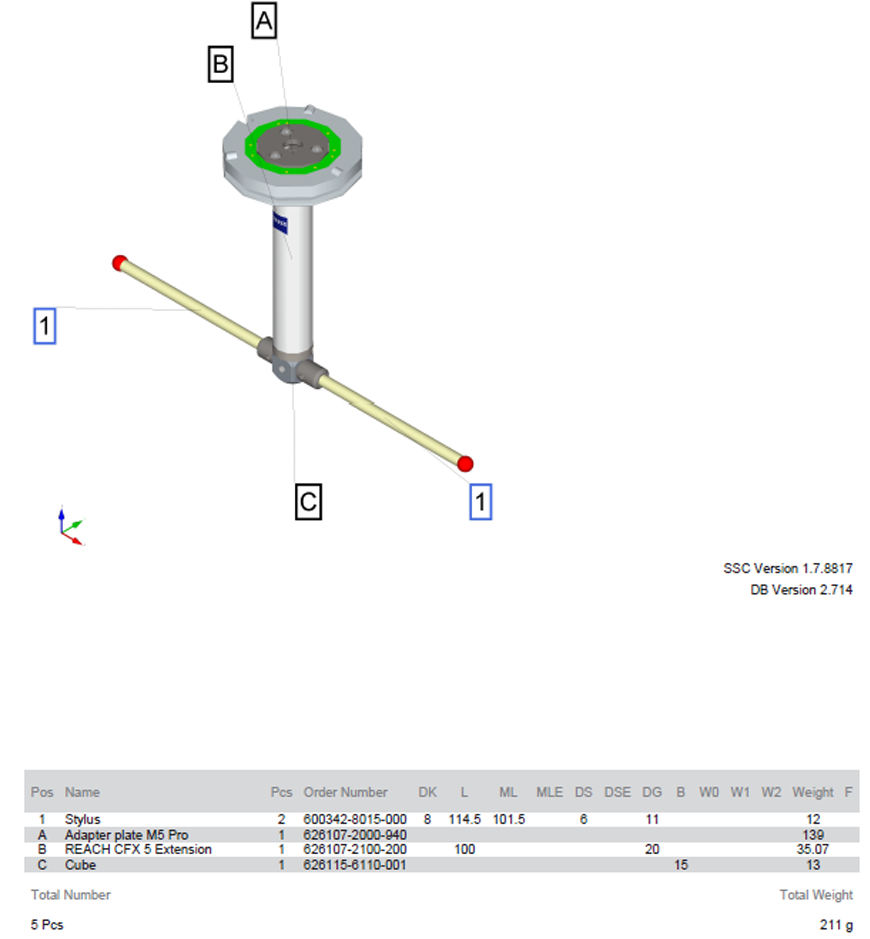

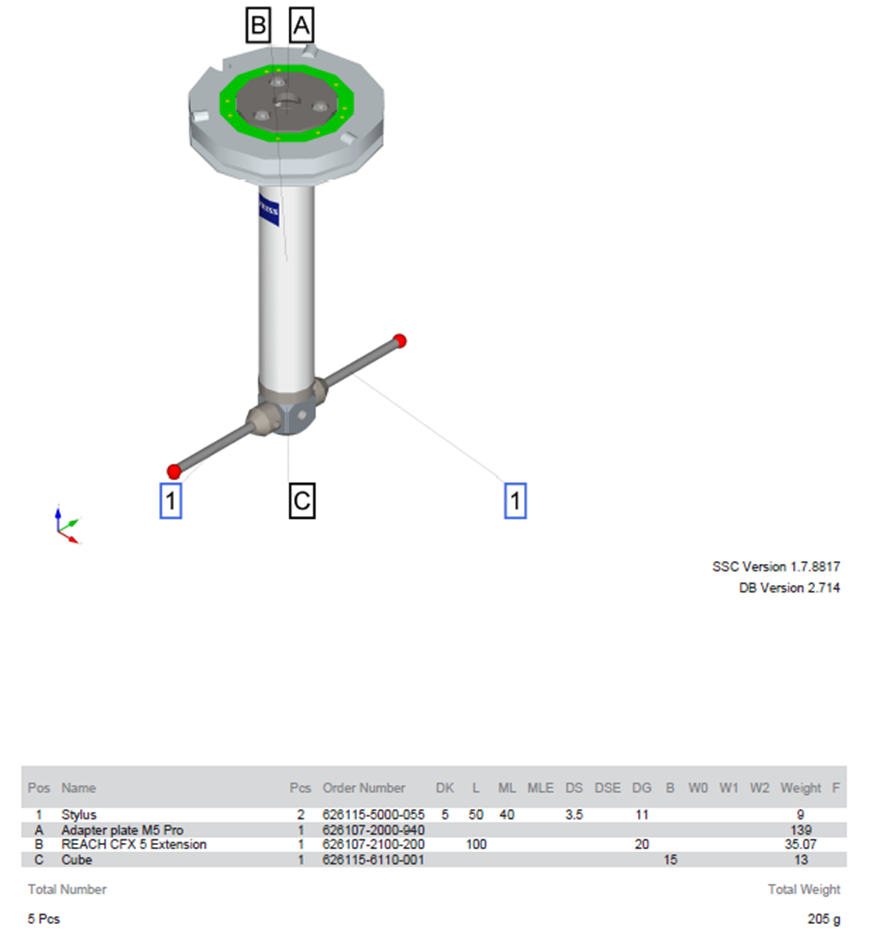

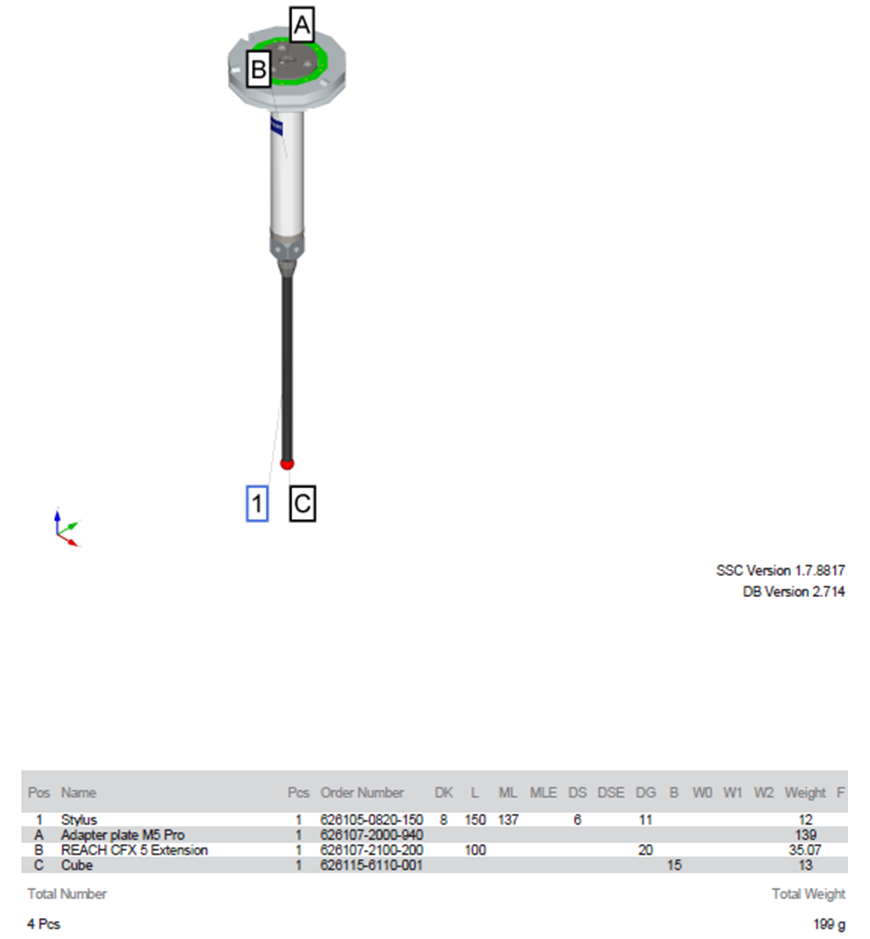

*▲ *主動式掃描測頭VAST gold測力可調，測桿彎曲恒定，對圓度、圓柱度等形位誤差的檢測精度遠高于觸發式及被動測頭，適合高精度圓度＜0.01 mm的曲軸要求。

曲軸箱殼體

尺寸點多且結構復雜

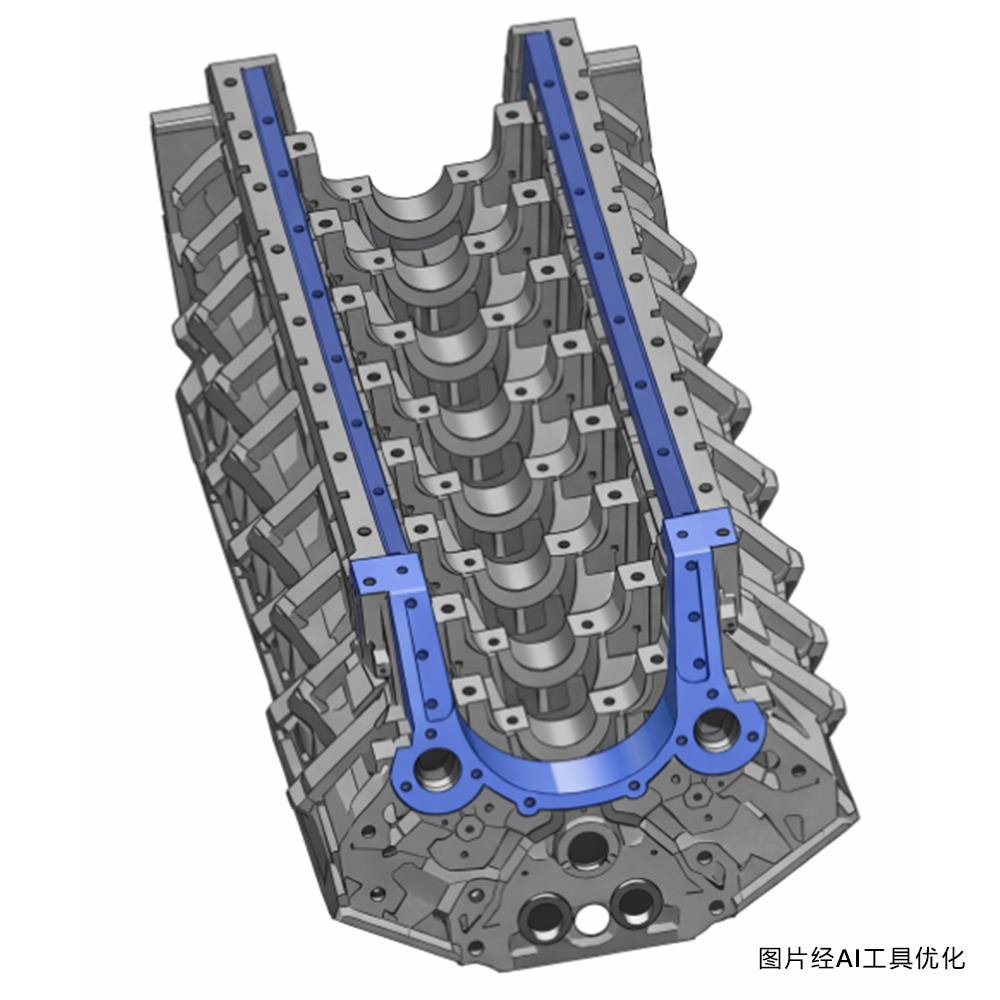

曲軸箱殼體是大型柴油發動機中體積最大、結構最復雜、制造成本最高的核心鑄件之一，作為發動機的主承力結構，連接缸體、缸蓋、主軸承和曲軸等關鍵部件，保證主軸承孔系的同軸度、位置度，直接影響發動機振動與壽命，殼體內的主軸承座、加工基準面、螺紋孔及安裝面都是后續裝配的核心基準，任一尺寸漂移都可能導致曲軸安裝偏差、連桿磨損、整機失效。

發電機需具備高可靠性、低振動、快速啟動能力，殼體剛性、孔系一致性、變形控制尤為關鍵，因此，曲軸箱殼體是發動機制造中檢測點最多、周期最長、精度要求非常高的核心部件之一。

大型曲軸箱殼體的典型質量檢測要求包括：

l 尺寸數量巨大、結構復雜，殼體長度約3米，寬1米，高1米；

l 三坐標檢測項通常超過上千個；

l 全尺寸測量可能需要超過10小時，嚴重影響產線節拍；

l 長測桿/多探針組合會帶來精度衰減風險。

針對大型曲軸箱殼體的完整質量解決方案

蔡司為大型發動機殼體提供從鑄造件→ 半精加工件 → 精加工件的一體化檢測體系，包含三坐標、藍光掃描、復合檢測和自動化交付服務。

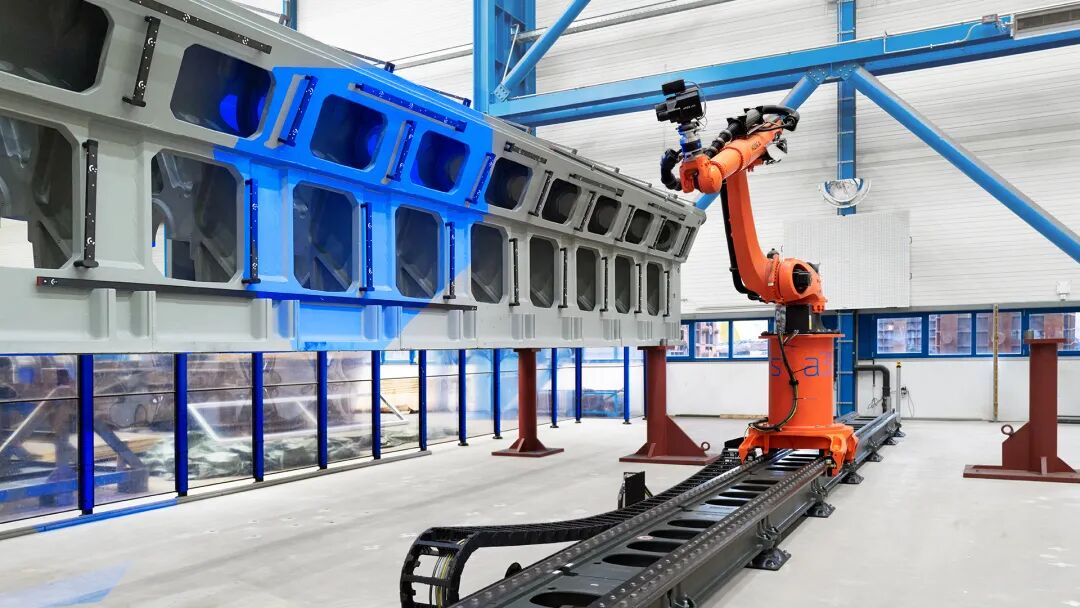

方案 A ZEISS ATOS LRX藍光掃描——大型殼體的全域快速分析

對鑄造毛坯或半精加工件，ZEISS ATOS LRX更像是“全域體檢”：一次獲得完整點云后，即可快速回答四個最常見的問題：

1. 殼體有沒有明顯變形、哪里偏得多？
2. 整體幾何輪廓與關鍵區域是否在合理范圍？
3. 加工余量是否足夠、是否均勻？
4. 與CAD模型對比時，偏差分布是否一目了然？

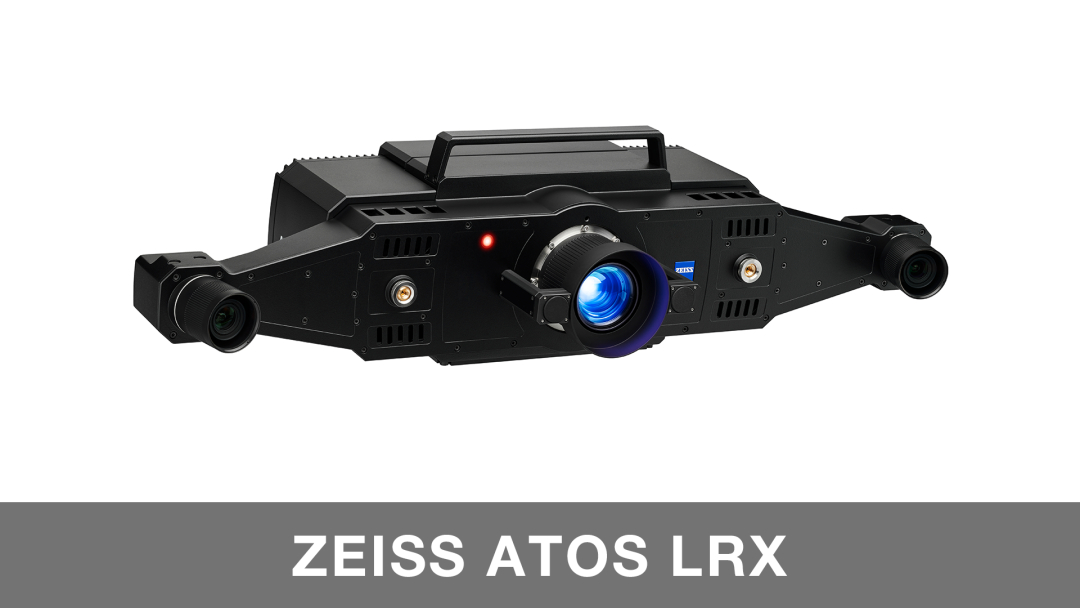

ZEISS ATOS LRX具備超大視野、適合大型鑄造曲軸箱的全場掃描，可獲得完整點云，輕松實現：

1. 全域變形分析；
2. 幾何尺寸分析；
3. 加工余量驗證；
4. 與CAD進行色差圖對比。

方案 B 高精度三坐標——殼體孔系與基準特征的核心檢測平臺

▲ ZEISS MMZ 1

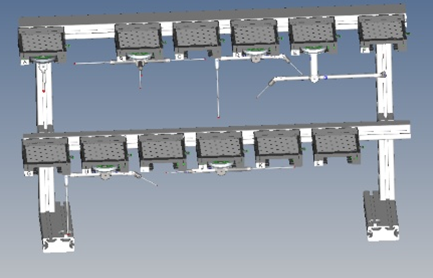

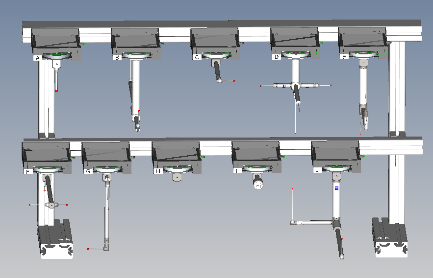

大型三坐標測量機ZEISS MMZ 1可測量3米以上殼體 ， 搭配VAST主動掃描確保復雜深腔與長測針測量進度，Navigator將測量時間縮短約20%，低多探針偏差，適用于多測頭組合檢測 ，蔡司提供 定制上下料系統 ，確保大型工件裝夾重復性。

蔡司以“掃描 + 三坐標”的組合思路，為柴油發電機關鍵部件建立從鑄造件到精加工件的一體化檢測路徑：掃描用于快速捕捉全域形態、變形與加工余量，三坐標用于關鍵孔系、基準與形位精度的確認。最終，將檢測結果轉化為可復用、可驗證的質量證據，為AIDC備用電源的可靠供電提供更可控的制造質量基礎。
