作為電子 DIY 愛好者，一直覺得市面上輝光管時鐘的方案有些單一：要么是無 WiFi 功能的純 STM32 設計，時間容易偏差;要么依賴 ESP32 主控，少了些單片機開發的專屬體驗。于是決定自己動手，以 STM32F103+ESP01S 為核心架構，經過 5 次打板和多輪代碼調試，完成了這款兼顧復古顏值與實用功能的輝光管時鐘。今天把完整制作過程、避坑要點和資料整理出來，分享給同樣喜歡 DIY 的朋友。

01選擇這個方案的核心考量

放棄常見的 ESP32 方案，轉而采用 STM32F103 主控 + ESP01S 聯網的組合，主要是看重兩者的分工協作優勢：STM32 負責輝光管驅動、傳感器數據采集、OLED 顯示等核心任務，ESP01S 專注 WiFi 通信與時間同步，各司其職讓系統穩定性更高。另外，從某魚購入的 4 只 IN12-B 輝光管(單價約 50 元)需要妥善保護，因此在設計中重點加入了防陰極中毒功能，延長使用壽命。

02核心功能詳解

1. 雙模式精準走時

聯網狀態下，ESP01S 通過 TCP 連接拼多多時間 API 獲取 Unix 時間戳，轉換為北京時間(UTC+8)后寫入 DS1302 RTC 芯片，每日誤差不超過 1 秒;斷網時，DS1302 依靠 CR1220 備用電池獨立運行，內置 RAM 保障時間不丟失，重新聯網后自動同步校準，無需手動調整。

2. 輝光管防中毒設計

針對輝光管長期顯示同一數字易出現陰極中毒的問題，設計了雙重防護機制：默認每 10 分鐘自動觸發一次隨機數字顯示(持續 5 秒)，同時支持 TTP223 觸摸模塊手動觸

發，兩種模式均采用非阻塞設計，由 TIM3 中斷驅動，不影響正常時間顯示。實際測試中，連續運行 1 個月，輝光管亮度保持均勻，無衰減現象。

3. 實用交互與顯示

秒顯示：采用兩只氖管交替亮滅模擬秒跳動，避免輝光管額外負載;

WiFi 狀態反饋：上電初始化時，4 路 DOT 指示燈(PB12~PB15)以流水燈形式提示連接進度，連接成功或超時后自動熄滅;

OLED 輔助顯示：0.91 英寸 I2C 接口屏(128×64 分辨率)實時展示時間、DHT11 傳感器采集的溫濕度數據及 WiFi 連接狀態，方便調試與日常查看。

03硬件清單

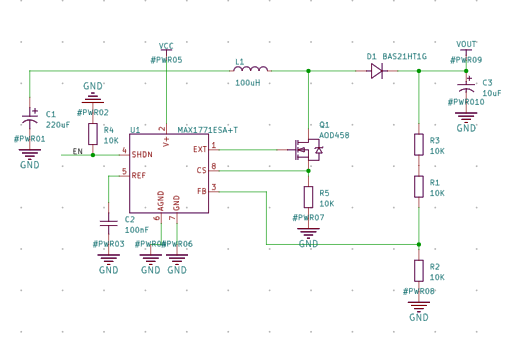

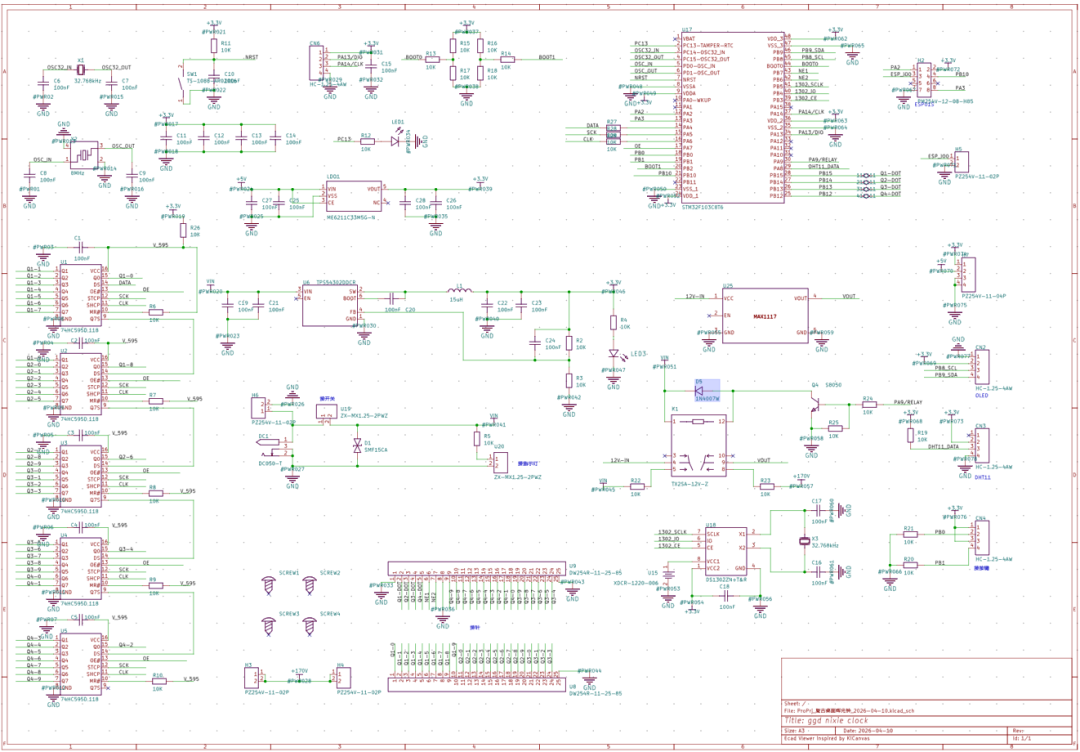

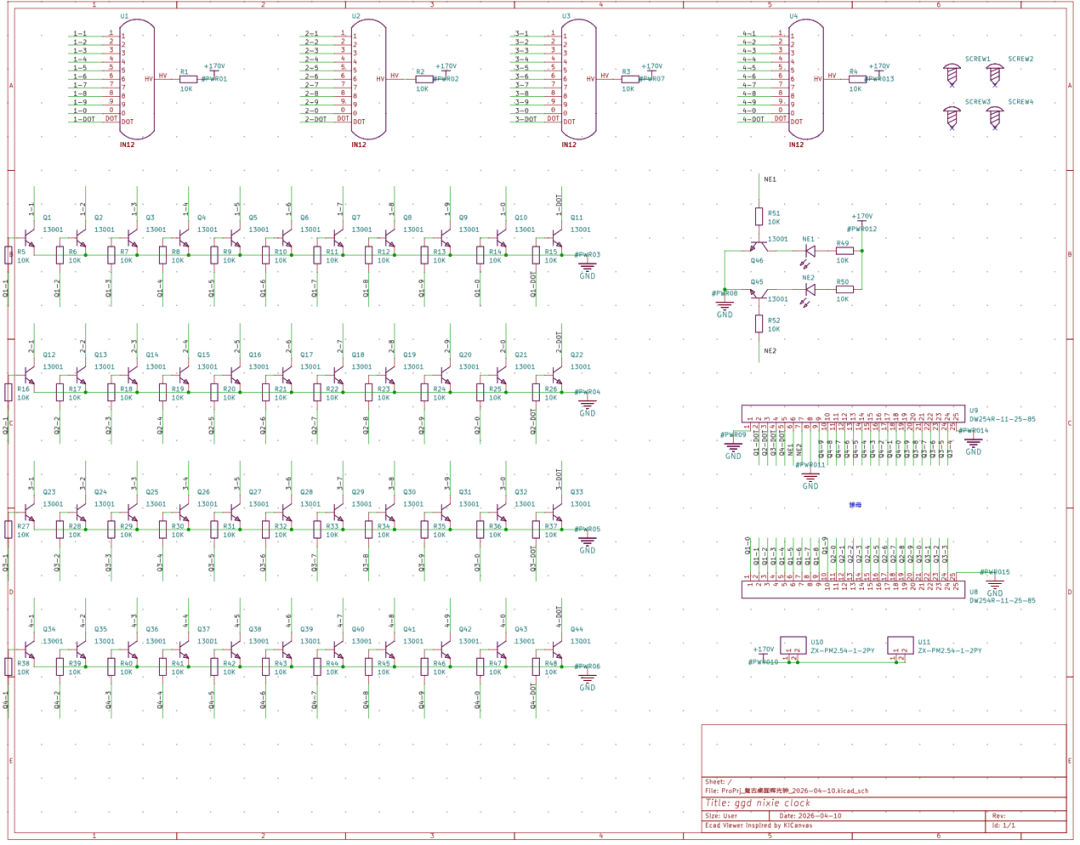

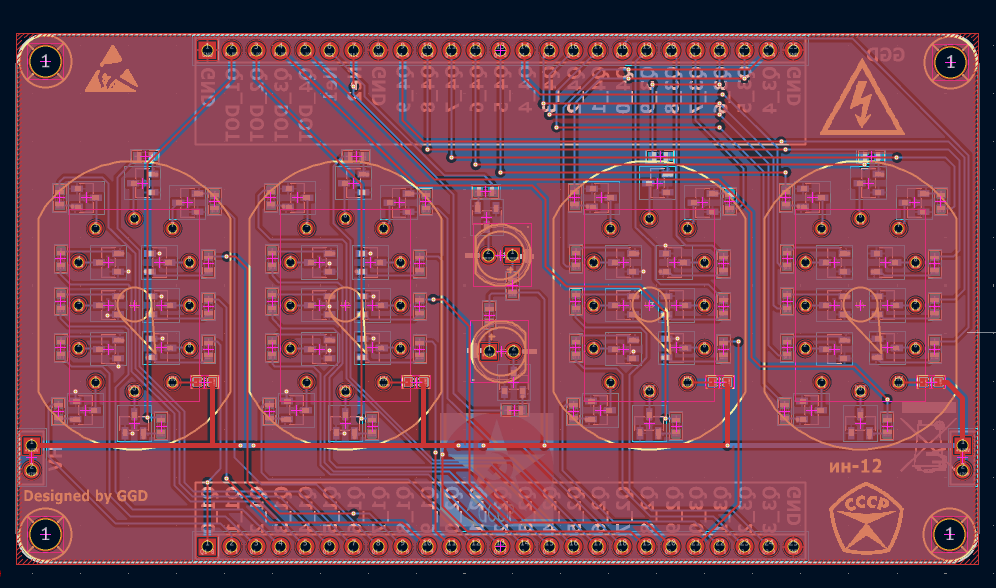

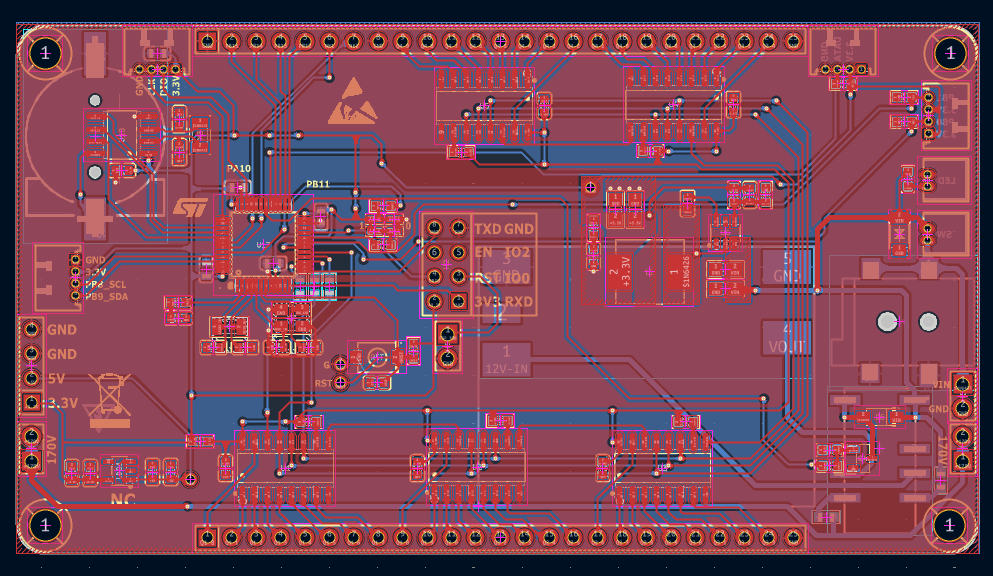

04PCB&實物圖

05開源資料

想了解更多開源項目的小伙伴去華秋開源硬件社區查看!歡迎大家來復刻，有商業訴求的，請聯系項目的作者。

開源地址：

https://p.eda.cn/d-1359815789246414848

06結語

如果你也心動了，趕緊戳開底下的閱讀原文解鎖全部資料你打算用它做什么呢?又想給它加什么神仙功能?歡迎在評論區分享你的腦洞，也可以蹲一波詳細復刻教程。
