總線上掛滿256個節點還能穩定通信，旁邊接觸器噼里啪啦打火它紋絲不動，今天聊的MS3485，算是把工業接口的可靠性玩明白了。

工業現場總有一些讓人頭疼的瞬間——變頻器一啟動，485通信就斷斷續續；戶外表箱里，一個雷雨季過去，接口芯片先“陣亡”了；長距離布線，信號反射把數據攪成一鍋粥……

這些場景都有一個共同的薄弱點：接口層的物理可靠性。信號鏈前端一旦趴窩，后面的算法再牛也白搭。

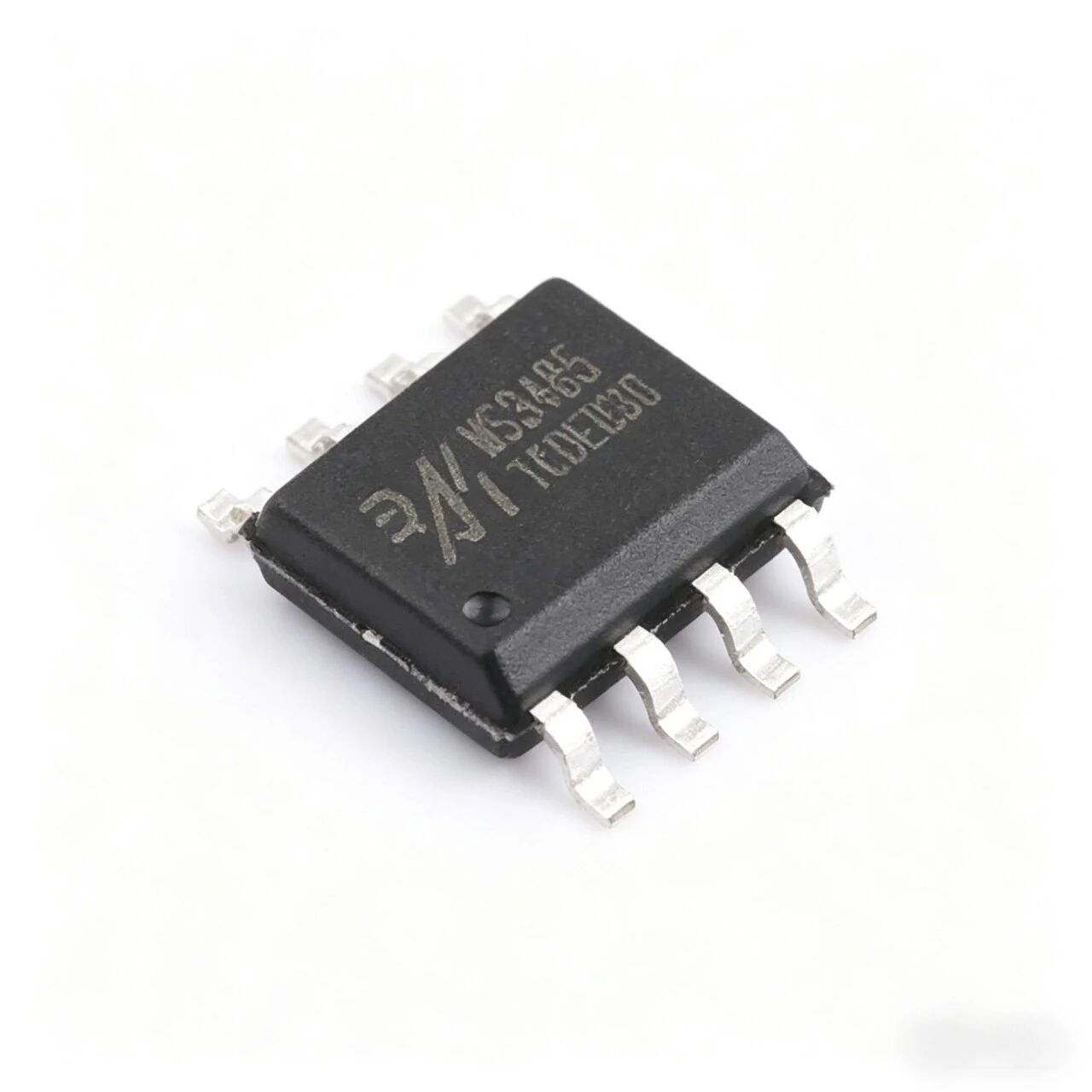

今天我們不聊復雜的協議棧，就拆一顆在工業、電表、HVAC領域悄悄鋪量的RS-485收發器——MS3485系列，看看它怎么用“硬參數”接住這些現場難題。

這顆芯片的底子有多硬？

值得關注的是，MS3485在5V供電下跑滿10Mbps，3.3V下也能穩在6Mbps——這個速率段覆蓋了從Modbus低速輪詢到DMX512燈光控制、編碼器實時反饋的主流需求。

工業現場的“隱形殺手”，它怎么防？

很多人選485芯片只看速率和電壓，真正上了現場才發現：ESD、EFT和地電位差才是信號鏈的頭號殺手。

MS3485片內集成了瞬態保護網絡，直接對標IEC61000標準測試。什么概念？你不用在PCB上額外堆TVS管和限流電阻，芯片本身已經把最前端的“沖擊屏障”做進去了。

另一個容易被忽視的細節是共模電壓范圍。工業現場A、B兩根線的對地電壓經常因為接地不良、長線感應而漂移，普通485芯片超過-7V～+12V就飽和誤碼。MS3485把接收輸入電壓范圍擴到了-7V～+12V，這意味著即便地電位差拉到近20V峰峰值，接收器依然能正確判別差分信號。

選型避坑：封裝、速率、供電怎么挑？

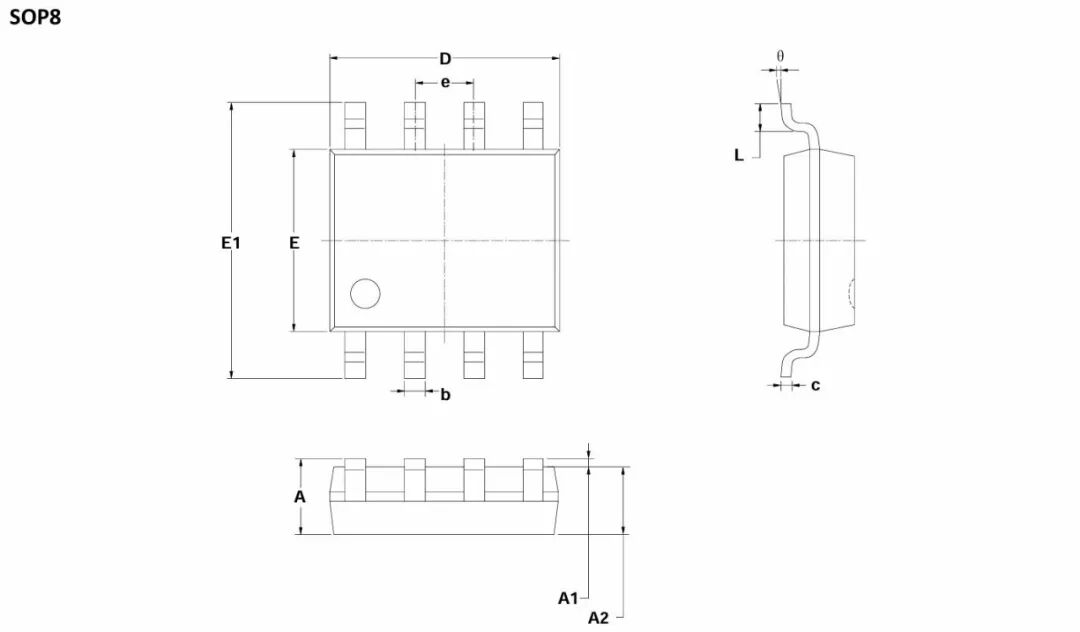

MS3485系列給了四種封裝選項

供電方面記住一條：5V系統跑10Mbps，3.3V系統跑6Mbps。如果你的應用是電表、環境監控這類低速率輪詢場景，3.3V低功耗版本足夠；如果是運動控制、DMX512這種需要實時刷新的，上5V版本更穩妥。

寫在最后

信號鏈的可靠性從來不是靠一顆“神級芯片”單打獨斗，而是芯片的硬參數和工程師的規范設計共同作用的結果。MS3485系列把ESD防護、寬共模范圍、高節點驅動能力這些“基本功”做扎實了，剩下的就看你怎么布線、怎么端接。

在工業自動化、電表集抄、HVAC、DMX512燈光控制這些對成本敏感又對可靠性有要求的領域，這顆芯片算是一個值得放進BOM備選的選項。
