在嵌入式系統、工業控制、智能家居等領域，電源模塊是設備穩定運行的關鍵。當輸入電壓相對穩定，且需要電氣隔離、正負雙路輸出時，一款可靠高效的DC/DC模塊尤為重要。海凌科電子推出的E_S-2WR3系列定電壓輸入、隔離非穩壓正負雙路輸出DC/DC模塊電源，擁有2W功率、3000VDC隔離電壓、高達90%的效率及可持續短路保護，在緊湊SIP封裝內實現了性能與成本的出色平衡。

一、核心優勢

超寬工作溫度與高可靠性

支持-40℃~+85℃工作溫度，從容應對工業現場、戶外設備等嚴苛環境。小型塑料外殼，符合國際標準引腳，方便焊接。

3000VDC高隔離電壓

輸入輸出間隔離電壓高達3000VDC，有效阻斷共模干擾和地環路噪聲。隔離電容僅20pF，對高頻干擾抑制良好。

效率最高90%，空載功耗0.025W

滿載典型效率達90%，顯著降低發熱。空載功耗僅0.025W，適合待機或電池供電場景。

輸出短路可持續保護

內置短路保護，支持可持續短路，故障解除后自動恢復。

極低紋波噪聲

典型紋波噪聲30mVp-p（20MHz帶寬），最高80mVp-p，對模擬電路、數據采集等純凈度要求高的場合表現出色。

二、技術參數

E_S-2WR3系列提供多種輸入/輸出電壓組合，覆蓋3.3V、5V、9V、12V、15V、24V。以5V輸入為例，可輸出±3.3V、±5V、±12V、±15V、±24V，效率80%~89%。

負載調整率：3.3V輸出為18%，24V輸出僅5%。線性調整率：輸入電壓變化±1%時，3.3V輸出為±1.5%，其他為±1.2%。溫度漂移系數±0.03%/℃。模塊建議最小負載不低于10%，過小可并聯假負載。

參考資料：E_S-2WR3系列技術手冊

三、應用場景

純數字電路與微控制器系統

MCU、FPGA等系統需隔離供電以防噪聲干擾。E_S-2WR3提供±3.3V、±5V輸出，可直接為雙電源ADC、運放或通信接口供電。±3.3V型號適合RS-485、CAN收發器實現總線隔離。

繼電器驅動與電磁閥控制

工業自動化中，繼電器、電磁閥等感性負載需與大功率回路隔離，避免反向電動勢損壞主控。模塊提供±12V、±15V、±24V輸出，足以驅動多數小型繼電器。

數據交換與隔離通信

PLC、儀器儀表、數據采集卡中需電氣隔離防止共模干擾。E_S-2WR3可為光耦、數字隔離器、隔離運放提供浮地電源。±15V輸出滿足隔離運放（如AMC1200）的雙電源需求。

一般低頻模擬電路

運放、傳感器調理電路常需正負對稱電源。模塊可直接從單路+5V或+12V產生±9V、±12V等對稱輸出。低紋波特性對音頻、低頻測量電路足夠友好。

智能家居與IoT設備

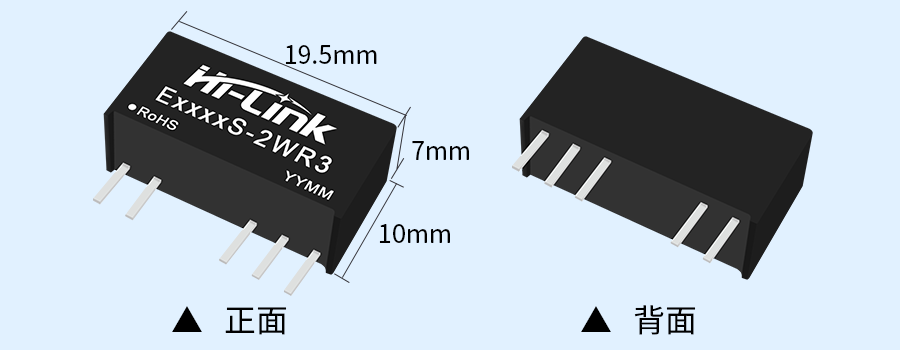

智能面板、無線網關、安防控制器空間緊湊且對EMC要求高。E_S-2WR3小體積SIP封裝（19.5×7.0×10.0 mm）易于集成。3000VDC隔離有助通過CE、FCC認證。

四、總結

E_S-2WR3系列是一款高性價比、穩定可靠、易于使用的電源模塊，滿足絕大多數定電壓輸入、需正負雙路隔離輸出的應用。無論是工業自動化、數據通信、繼電器驅動，還是智能家居、儀器儀表，E_S-2WR3系列都能提供穩定、干凈的“隔離心臟”。
