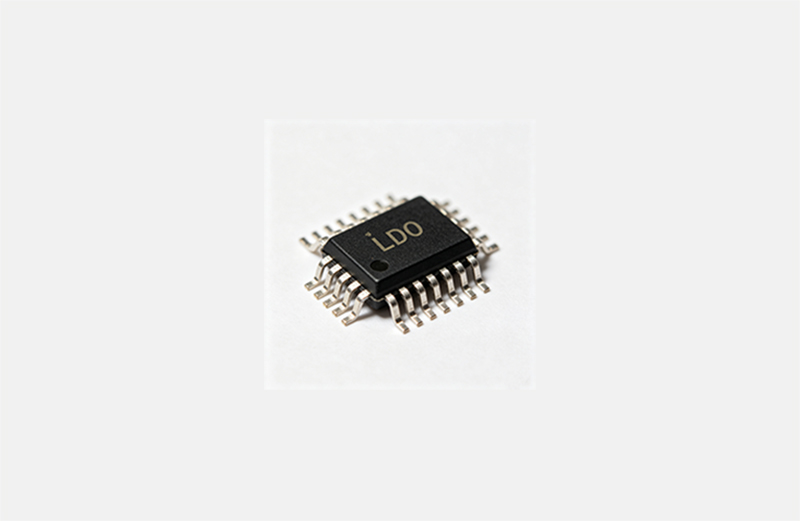

在電子產品的電源管理架構中，LDO（低壓差線性穩壓器）它負責將不穩定的輸入電壓轉換為系統所需的穩定、低噪聲的直流輸出，直接影響著設備續航、信號完整性和系統穩定性。尤其在電池供電設備、噪聲敏感電路、待機功耗要求嚴苛的場景，LDO的價值無可替代。

作為擁有深厚技術積累的芯片設計制造商，其LDO產品線覆蓋了從高壓輸入、超低靜態電流、大電流輸出到通用標準品的多個維度。本文基于其官網列出的9款核心LDO型號，逐一分析關鍵參數、核心技術優勢，并結合真實應用場景提供選型建議，幫助快速定位合適的方案。

一、高壓輸入LDO：為嚴苛環境提供穩定后級供電

當輸入電壓可能高達幾十伏甚至上百伏時（如工業控制、汽車電子、輔助電源），普通LDO極易因壓差過大而燒毀。HX6105、HX78L05、HX6402正是為解決此類問題而設計。

1.HX6105：100V超高壓輸入的“耐壓先鋒”

核心參數：輸入電壓最高100V，輸出電流50mA。

主要特點：耐受100V高壓，內部集成過流、過溫和短路保護。

應用場景：工業輔助電源、智能電表、電動車控制器、電機驅動電源等前級降壓供電。

選型解讀：HX6105的核心價值在于“以極簡電路實現高壓到低壓的轉換”。在許多工業設備中，母線電壓可能達到48V、60V甚至更高（如電單車控制器），后級MCU、運放需要5V或3.3V供電。若采用DC-DC方案，雖效率高但電路復雜（需電感、二極管、反饋電阻）、存在開關噪聲且成本更高。而HX6105只需輸入+輸出電容即可工作，極大簡化設計，且線性輸出紋波極小，非常適合為電壓采樣電路、通信接口供電。50mA的電流能力足以驅動多數低功耗MCU、RS485芯片或光耦。

2.HX6402：40V/250mA，兼顧高壓與驅動能力

核心參數：輸入電壓最高40V，輸出電流250mA，超低靜態電流（典型值2.5μA）。

主要特點：寬輸入電壓、極低自耗電、高輸出精度、內置限流保護。

應用場景：電池管理系統（BMS）、智能傳感器、GPS追蹤器、汽車后裝電子。

選型解讀：相比HX6105，HX6402提供了更強的250mA輸出能力，同時靜態電流控制在微安級別。在BMS（電池管理系統）中，前端AFE（模擬前端）需要持續監測電池電壓，而整個BMS的待機功耗直接影響電池自放電率。HX6402的2.5μA靜態電流甚至低于許多電池的自放電率，可讓BMS長期“待命”而不顯著消耗電池。此外，40V的耐壓可直接用于24V工業總線或12V/24V汽車系統（需考慮拋負載余量），為CAN收發器、LIN接口等提供干凈電源。

3.HX78L05：經典78L05的升級替代

核心參數：輸入電壓最高30V，輸出電流100mA，固定5V輸出。

主要特點：引腳兼容經典78L05，但性能提升（更低壓差、更低靜態功耗），內置熱關斷。

應用場景：家電控制板、儀表、脫機燒錄器、低功耗儀器。

選型解讀：78L05是一顆誕生數十年的經典芯片，廣泛應用于各類低壓電源轉換。HX78L05在保持TO-92、SOT-89等常見封裝的同時，優化了內部設計：其壓差更低（典型值1.7V@40mA），意味著在輸入電壓僅需高于輸出1.7V即可穩定工作，而傳統78L05往往需要2V以上；同時靜態電流更低（約3mA），適合電池備份電路。對于從24V降壓到5V、電流在幾十毫安以內的場景（如繼電器驅動、LED指示燈、小型邏輯電路），HX78L05是成本與性能的平衡之選。

二、超低靜態電流（IQ）LDO：將電池續航推向極致

物聯網、可穿戴設備、無線傳感器等電池供電設備，其待機時間往往取決于電源芯片的靜態電流（IQ）。HX6202、HX6503、HX6402（上文已提）在低功耗領域表現優異。

4.HX6202：24V/150mA，微功耗的“長壽守護者”

核心參數：輸入電壓最高24V，輸出電流150mA，超低靜態電流1.5μA（典型值）。

主要特點：極低IQ、低壓差（典型值280mV@100mA）、高PSRR（電源抑制比）。

應用場景：電池保護板、霧化器、水表/氣表、煙霧報警器、IoT傳感器節點。

選型解讀：1.5μA的靜態電流意味著什么？以一節2000mAh的鋰電池為例，僅HX6202自身的待機功耗，可持續待機超過150年（理論值）。雖然實際系統會有其他耗電，但這顆芯片幾乎不貢獻額外功耗。在霧化器應用中，MCU需要持續檢測氣流信號，大部分時間處于休眠模式；HX6202的1.5μAIQ與MCU休眠電流（μA級）完美匹配，極大延長了單次充電后的使用口數。同時，24V的耐壓可兼容兩節鋰電串聯（8.4V）或USB-CPD誘騙出的更高電壓，為后級提供3.0V、3.3V或可調輸出。

5.HX6503：500nAIQ，全球頂尖水準的“功耗之皇”

核心參數：輸入電壓最高6V，輸出電流300mA，超低靜態電流500nA（0.5μA）。

主要特點：業界頂級的納安級IQ、低壓差（180mV@300mA）、高輸出精度（±2%）、內置折返式限流。

應用場景：真無線藍牙耳機（TWS）充電倉、助聽器、便攜醫療設備、紐扣電池供電設備。

選型解讀：500nA（0.5μA）的靜態電流已達到LDO領域的頂尖水平，與TI的TPS7A02、NCP17等國際大廠主流型號相當。HX6503特別適合“常開”且負載變化劇烈的場景。以TWS充電倉為例：充電倉內的MCU和霍爾傳感器需要始終檢測耳機放入/取出動作，采用HX6503后，待機時整倉功耗可降至1μA以下；當需要為耳機充電時，又能快速提供300mA輸出，且180mV的低壓差（@300mA）確保了從鋰電池（4.2V~3.0V）轉換到3.3V時的效率。此外，紐扣電池（如CR2032）供電的便攜設備（如電子標簽、血糖儀），對功耗極度敏感，HX6503是理想選擇。

三、中低壓差、通用型LDO：滿足常規板級供電

對于消費電子、通信設備、MCU核心供電等場景，需要LDO具備足夠的電流（500mA~1A）、較低的壓差以及良好的熱性能。HX1117、AMS1117、HX75XX系列是此類應用的典型代表。

6.HX1117/AMS1117：1A電流輸出的“中流砥柱”

核心參數：輸入電壓最高18V，輸出電流800mA（HX1117）/1A（AMS1117），固定或可調輸出（1.25V~18V）。

主要特點：大電流、低壓差（典型值1.1V@800mA）、限流和熱保護、SOT-223/TO-252等多封裝。

應用場景：路由器、機頂盒、監控攝像頭、FPGA/CPLD內核供電、硬盤驅動器。

選型解讀：這兩款芯片可視為“大電流版78M05”。在需要1A左右電流，且輸入與輸出壓差在2V以內的場景（如5V轉3.3V/1.8V），它們的效率優于普通LDO。以路由器為例：主控芯片（SoC）通常需要3.3V（1A）和1.1V（500mA）兩種電壓，輸入為5V（來自USB或適配器）。HX1117或AMS1117的低壓差特性（1.1V@800mA）使得5V轉3.3V時，芯片自身功耗約為1.1V0.8A=0.88W，在SOT-223封裝配合PCB散熱下可正常工作。相比DC-DC方案，它們無需電感、輸出紋波低，且BOM成本更低。可調版本（通過外部電阻設置輸出）為1.25V~18V，可靈活產生1.2V、1.5V、1.8V等非標電壓。

（注：AMS1117為經典型號，提供兼容版本；HX1117參數略有差異，800mA能力也足以覆蓋多數應用）

7.HX75XX系列：小封裝、低壓差的“百搭之選”

核心參數：輸入電壓最高18V，輸出電流100mA，固定輸出電壓（2.5V/3.0V/3.3V/5.0V等）。

主要特點：低壓差（典型值200mV@50mA）、低靜態電流（2μA）、小封裝SOT-23/89。

應用場景：便攜設備、MCU外圍供電、RTC（實時時鐘）備份電源、電平轉換電路。

選型解讀：HX75XX系列是為低功耗、輕負載、小體積需求而生的“萬能膠水”LDO。其200mV@50mA的壓差，使得從鋰電池（3.7V~4.2V）轉3.3V變得非常高效：當電池電壓降至3.5V時，LDO仍能穩定輸出3.3V，最大化利用了電池容量。2μA的靜態電流適合需要長期運行但偶爾喚醒的設備。SOT-23封裝僅比一粒米稍大，可用于TWS耳機內部、智能穿戴、微型傳感器模塊等空間極度受限的產品。常見的輸出電壓包括3.3V（為MCU供電）、3.0V（為RF模塊供電）、2.5V（為ADC參考電壓供電）。

四、超大電流低壓降LDO：為高性能負載“瞬間響應”

當負載需要數安培電流，且對電源噪聲和瞬態響應要求極高時（如高端音頻、FPGA核心、CPU供電），HX6530提供了近乎理想的解決方案。

8.HX6530：5V/3A，超低壓降的“性能巨獸”

核心參數：輸入電壓最高5.5V，輸出電流3A，超低壓差（典型值130mV@3A）。

主要特點：極低壓差（Vdrop）、快速瞬態響應、高PSRR（1kHz時>60dB）、內置限流和熱關斷。

應用場景：FPGA/ASIC內核供電、高端GPU/CPU輔助供電、服務器板級電源、Hi-Fi音頻設備。

選型解讀：常規LDO在輸出3A時，壓差往往在0.5V~1.2V，導致芯片功耗巨大（如3A1V=3W），需要昂貴散熱器。而HX6530的130mV@3A壓差，使得功耗僅為0.39W，可用普通PCB銅箔散熱。這意味著什么？例如，一顆高性能FPGA的內核需要1.2V/2.5A，輸入來自3.3V總線。使用HX6530，壓差僅2.1V-1.2V=0.9V？不，那是普通LDO。HX6530在5V輸入下，輸出1.2V時壓差為3.8V？不對——實際上，HX6530適用于輸入電壓略高于輸出的場景。典型應用是5V轉3.3V/2.5V/1.8V，壓差極低。對于5V轉1.2V（壓差3.8V），功耗仍很大，需謹慎熱設計。其真正優勢在于5V輸入，3.3V輸出（壓差1.7V），3A時功耗5.1W，但130mV指標是在更小壓差時測得。更合理的使用是5V轉4.2V（壓差0.8V）？也不是。最佳場景：輸入為5V（±5%），輸出為3.3V或更低，但輸入電壓被鉗位在接近輸出的范圍——比如使用預穩壓器將電壓降至3.6V，再經HX6530輸出3.3V/3A，此時壓差僅0.3V，功耗0.9W。這種配置可為噪聲敏感的射頻功放、高端DAC提供純凈且大電流的電源。其快速瞬態響應能應對FPGA邏輯陣列從休眠到滿負荷的電流跳變，輸出電壓跌落極小。

五、總結與選型速查表

六、選型黃金法則與注意事項

1.功耗與熱設計：LDO的功耗=(Vin-Vout)×Iout。壓差大、電流大時，優先考慮DC-DC；若堅持用LDO，需計算結溫Tj=Ta+P×RθJA，確保不超過125°C。

2.靜態電流vs關斷電流：IQ是LDO使能且無負載時消耗的電流，直接影響待機時間。對于電池設備，IQ

3.PSRR（電源抑制比）：為射頻、音頻、ADC供電時，需選擇高PSRR（>60dB@1kHz）的型號，以抑制輸入紋波。上述型號中，HX6503、HX6530通常有較好的PSRR。

4.保護功能：LDO內置過流保護（OCP）和過熱保護（OTP），避免負載短路或異常高溫損壞芯片。

5.封裝與成本：SOT-23最通用，SOT-89散熱稍好，TO-252適合1A以上電流，DFN適用于高功率密度場景。

結語

9款LDO產品，從100V高壓到500nA超低功耗，從100mA小電流到3A大電流，構建了完整且互補的選型矩陣。工程師無需再為“高壓輸入找不到合適LDO”、“電池設備待機功耗降不下來”、“大電流低壓差方案太貴”等問題煩惱。在實際設計中，請仔細參考最新數據手冊，并結合實際電壓、電流和熱環境進行測試驗證。
