在開關電源、逆變器和變頻驅動等設備中，變壓器的工作狀態與環境溫度密切相關。溫度變化會導致變壓器繞組電阻漂移、磁芯損耗波動以及周邊元器件的電氣參數偏移，進而影響輸出電壓精度和系統穩定性。如果缺乏有效的環境溫度補償機制，設備在不同季節或地域的溫度變化下，輸出特性可能出現顯著偏差——這正是許多工業電源在戶外或高低溫環境中“水土不服”的根源所在。

東莞市平尚電子科技有限公司深耕被動元件領域多年，將車規級供應鏈中對溫度補償與信號調理的嚴苛理念引入各類變壓器場景，依托成熟的貼片NTC熱敏電阻與高精度貼片電阻產品線，為環境溫度補償電路提供從分壓網絡設計到參數匹配的完整解決方案。

一、分壓網絡的核心作用：將溫度變化轉化為電壓信號

環境溫度補償電路的工程本質，是將環境溫度的變化轉換為可供MCU或模擬控制器處理的電壓信號。最簡潔可靠的電路拓撲就是NTC熱敏電阻與貼片電阻串聯構成的分壓器。

當溫度升高時，NTC阻值下降，分壓點電壓隨之降低；溫度降低時則相反。MCU通過ADC采集這個電壓信號后，利用預設的Steinhart-Hart方程（1/T = A + B·ln(R) + C·(ln(R))3）反演出當前環境溫度，再根據溫度-補償曲線對變壓器的工作參數進行實時修正。這種電路結構無需復雜的運算放大器網絡，僅需一顆NTC熱敏電阻和一顆貼片電阻即可搭建完整的溫度采集通道，體積小、成本低，非常適合變壓器周邊有限的PCB空間。

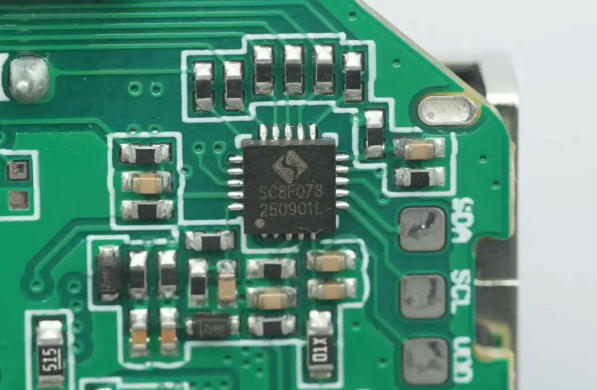

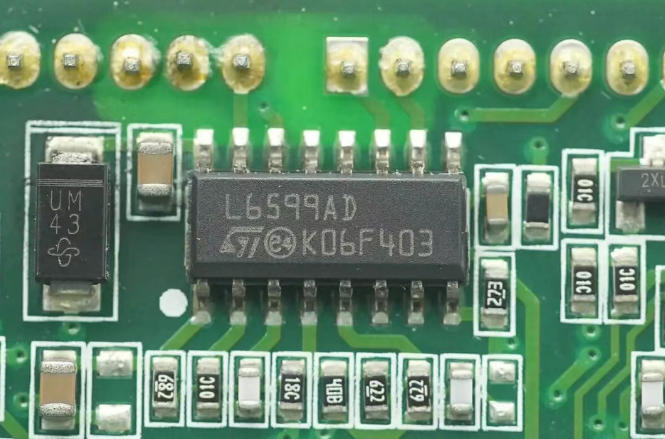

控制器

在變壓器應用中，分壓網絡的典型拓撲是將NTC熱敏電阻置于低壓側，與一顆精密固定電阻串聯接至穩定的基準電壓（如3.3V或5V）。選擇哪種電阻接VCC、哪種接地，取決于后續控制器需要的電壓變化方向。一般來說，將NTC接VCC、固定電阻接GND，可以獲得“溫度上升→電壓下降”的負斜率信號，與大部分MCU的ADC輸入特性天然匹配。

二、匹配設計：從阻值選定到線性化處理

在環境溫度補償電路中，貼片電阻的選型直接決定了分壓網絡的測溫精度和工作范圍。分壓電阻的阻值選擇有一個基本公式：R1 = √(R_NTC(T_min) × R_NTC(T_max))，其中T_min和T_max為需要補償的溫度區間端點。對于常用的NTC 10kΩ（B=3435K），若補償溫度范圍為-20℃至85℃，R1的推薦值約為8.2kΩ至12kΩ，可選用E96系列標準阻值。

精度匹配是另一個關鍵環節。環境溫度補償電路屬于高精度模擬信號采集通道，貼片電阻的精度應不低于±1%，建議選用E96系列的±0.5%或±0.1%精密電阻。若固定電阻自身精度不足，分壓點的電壓誤差將在溫度換算中被放大，最終導致補償偏差超出允許范圍。

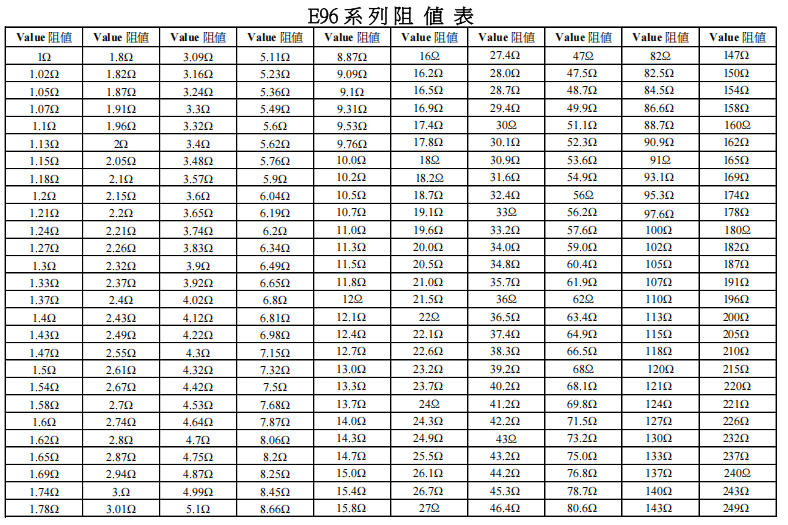

E96

溫度系數TCR同樣不可忽視。在戶外或工業環境中，變壓器周邊的溫度波動可能達到-40℃至+85℃。固定電阻若采用普通厚膜產品（TCR約±100至±200 ppm/℃），阻值漂移將在寬溫區內引入顯著的系統誤差。對于環境溫度補償電路，建議選用TCR≤±50 ppm/℃的薄膜貼片電阻，高精度測量場景可進一步要求TCR≤±25 ppm/℃。

對于NTC熱敏電阻自身的非線性，可采用串并聯電阻網絡進行線性化處理，在縮小變化幅度后再接入分壓器，使輸出電壓隨溫度變化的斜率在全量程內趨于均勻。以常見的10kΩ NTC為例，在工作溫度區間0℃至100℃之間，通過優化串聯電阻值可使輸出電壓的非線性誤差控制在±2%以內，大幅簡化了后端MCU的查表或擬合計算負擔。

三、案例：溫度補償電路在變壓器電源中的工程應用

在某工業變頻器廠商的電源模塊項目中，變壓器次級反饋環路因環境溫度波動（-20℃至60℃）導致輸出電壓漂移超過±3%，影響電機控制精度。原設計未采用溫度補償，僅靠常溫下的固定分壓電阻設定電壓基準。

平尚科技介入后，在反饋環路中增設了由貼片NTC熱敏電阻（10kΩ/3435K，0603封裝）與高精度貼片電阻（±0.5%，TCR±25ppm/℃） 構成的分壓補償網絡。NTC緊貼變壓器磁芯附近安裝，實時感知環境溫度變化。MCU采集分壓點電壓后，通過三點標定法擬合溫度-補償系數曲線，動態調整PWM占空比，實時修正因溫度變化導致的輸出電壓偏移。

貼片NTC熱敏電阻

整改后，在-20℃低溫箱和60℃高溫箱中分別進行滿載測試，輸出電壓波動從±3%壓縮至±0.8%，變頻器在全溫度范圍內穩定運行。關鍵參數選型依據如下：貼片電阻選用±0.5%精度確保分壓點電壓基準的可重復性；TCR±25 ppm/℃保證在-20℃至60℃全溫區內阻值漂移不超過0.2%，滿足溫度補償電路對固定電阻“穩定參照物”的要求。

四、貼片電阻的溫度系數：TCR與ppm的工程意義

貼片電阻的溫度系數TCR以ppm/℃為單位，表示每1℃溫度變化引起的阻值相對變化量。例如，一顆TCR=±50 ppm/℃的10kΩ電阻，在60℃溫差下阻值變化量為10,000 × 50 × 60 × 10?? = 30Ω，即變化約0.3%。在普通退耦或限流電路中，這一誤差可以忽略；但在環境溫度補償電路的分壓網絡中，固定電阻的阻值直接參與了溫度信號的數學變換，其任何漂移都將直接映射為補償誤差。因此，補償電路中的貼片電阻必須優先選用薄膜電阻，并確保TCR控制在±50 ppm/℃以內。

平尚科技的貼片電阻產品線覆蓋0402至2512全系列封裝，其中精密薄膜系列可提供±0.1%至±1%的精度選擇，TCR低至±10至±25 ppm/℃，為環境溫度補償電路的分壓節點提供了穩定、可追溯的“電壓參照基準”。

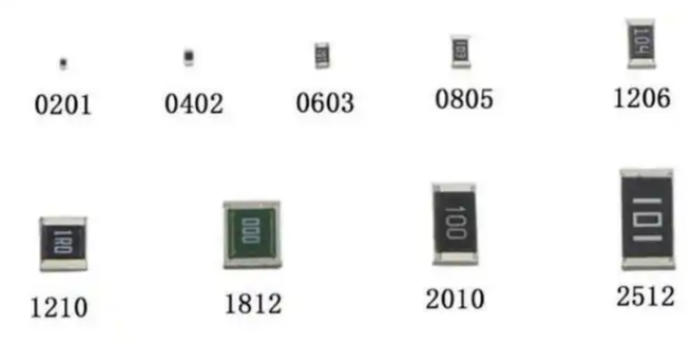

貼片電阻封裝

五、布局要點：溫度信號的真實傳遞

即使選用了高精度的NTC和貼片電阻，若安裝位置不當，采集到的溫度信號仍可能嚴重失真。在變壓器周邊安裝NTC熱敏電阻時，應遵循以下原則：緊貼變壓器磁芯或繞組區域安裝，間距控制在5mm以內；避免靠近功率管、整流橋等高發熱器件，防止熱耦合導致測溫結果偏離環境溫度；PCB走線應盡量短，建議分壓網絡的固定電阻緊鄰NTC布置，避免長走線引入的寄生電容和噪聲耦合。若NTC與MCU之間的PCB走線超過50mm，可在靠近ADC輸入端增加RC低通濾波網絡（R約1kΩ至10kΩ，C約100nF至1μF），有效抑制高頻開關噪聲對溫度信號的干擾。

變壓器環境溫度補償電路的設計，本質上是將物理世界中的溫度變化通過分壓網絡“翻譯”為控制器能夠理解的電壓信號。NTC熱敏電阻負責感知溫度，貼片電阻負責提供穩定參照，二者的協同配合決定了補償效果的最終上限。平尚科技依托成熟的貼片NTC熱敏電阻產品線（0402至1210全封裝，10kΩ/3435K±1%，熱時間常數τ＜3s）與高精度貼片電阻系列（±0.5%至±0.1%精度，TCR≤±25 ppm/℃），為國內變壓器廠商提供從分壓網絡計算、線性化匹配到布局優化的全流程技術支持——讓每一臺變壓器的環境溫度補償電路都能精準感知、可靠補償。
