“KiCAD Prism是一個開源、自托管式Web 平臺，旨在簡化電子設計項目的遠程協作與管理。該工具允許團隊成員直接在瀏覽器中原生渲染和查看KiCAD 的原理圖、PCB 布局及 3D 模型，無需額外安裝桌面軟件。它集成了在線批注功能，支持在設計圖紙上精準放置評論，極大地優化了設計評審的溝通流程。此外，該平臺還提供自動化工作流，可一鍵生成 PDF 和生產文件，并支持通過 Docker 進行部署和 Google 賬號身份驗證。作為一種類似于 Altium 365 的輕量化替代方案，它成功銜接了本地設計與團隊云端共享之間的缺口”

在硬件開發過程中，如何高效地進行設計評審（Design Review）一直是個痛點。對于使用 KiCAD 的團隊來說，以往通常需要導出 PDF、截圖，或者通過復雜的 Git 流程來溝通修改意見。

今天為大家介紹一個非常有意思的開源項目：KiCAD Prism。這是一款現代化的、高性能的 Web 端平臺，專為 KiCAD 項目的可視化、評審和管理而生。

它的目標很明確：填補桌面端 EDA 與 Web 原生工程協作之間的鴻溝，甚至在某種程度上，它是為了復刻 Altium Workspace 的功能而進行的開源嘗試。

什么是 KiCAD Prism？

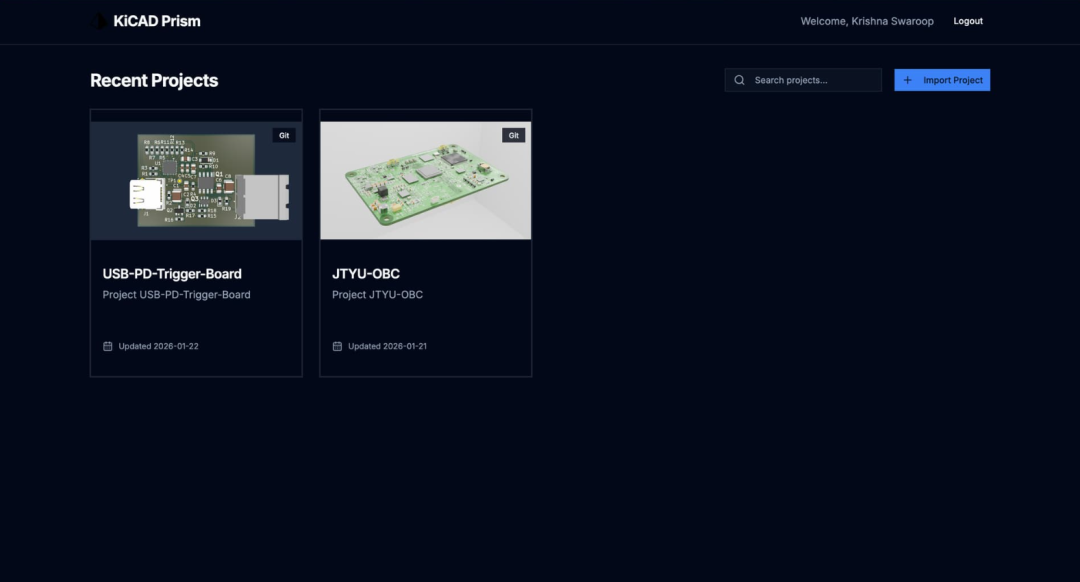

KiCAD Prism 是一個自托管的 Web 應用程序。它允許用戶直接在瀏覽器中管理 KiCAD 倉庫，通過異步任務從 GitHub 導入項目，并在統一的儀表盤中查看實時狀態。

簡單來說，它就像是為電子工程師打造的 Google Docs 或 Figma，讓你能夠在線查看原理圖和 PCB，并直接在設計圖上“指點江山”。

核心功能亮點

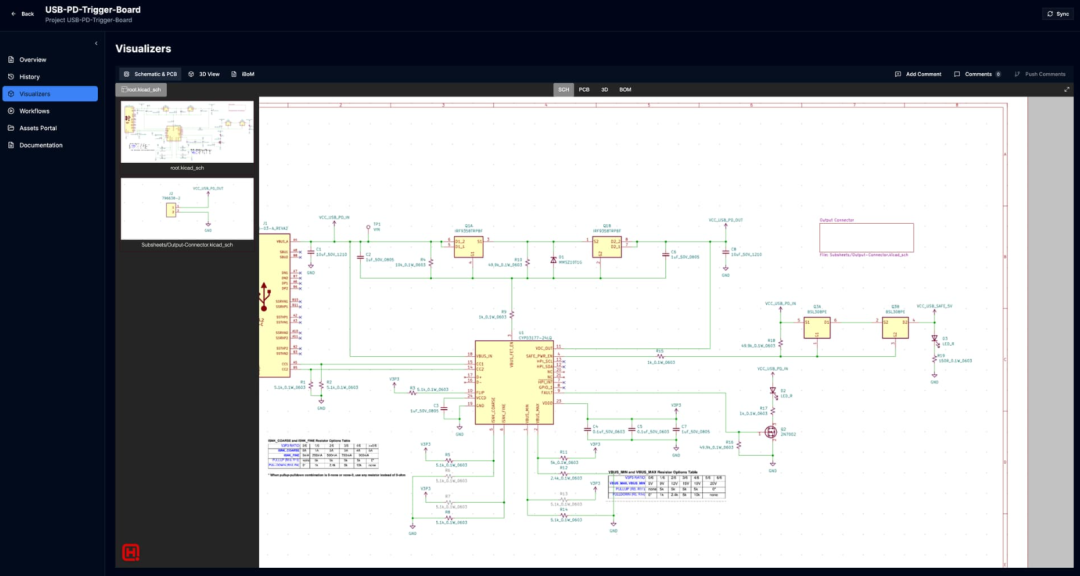

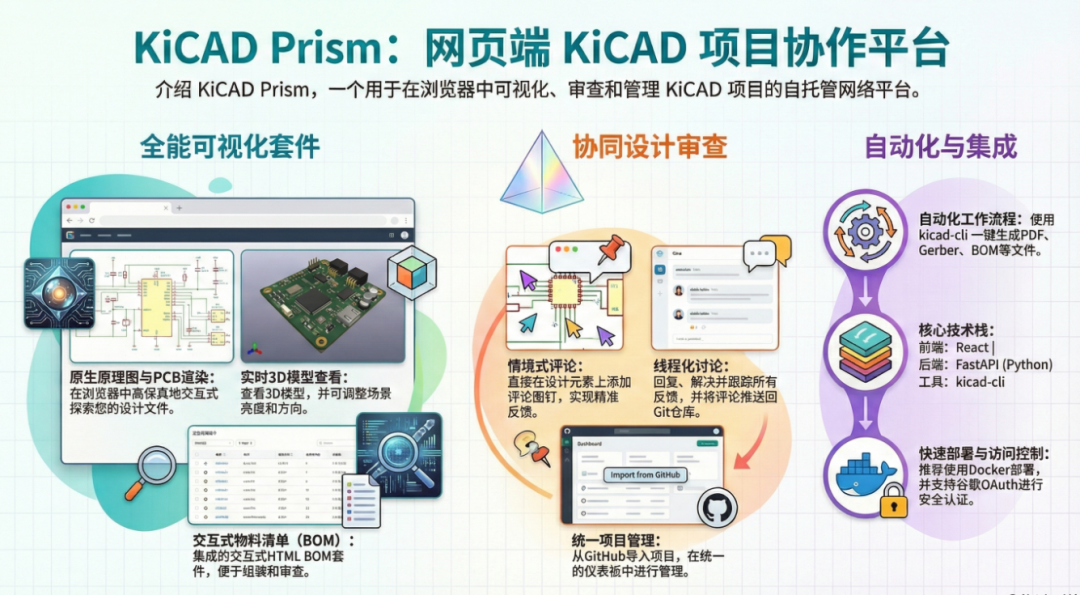

1. 強大的可視化套件 (Visualizer Suite)

KiCAD Prism 并沒有簡單地將設計轉換為 SVG，而是集成了ecad-viewer和KiCanvas，實現了原理圖和 PCB 的原生渲染,。

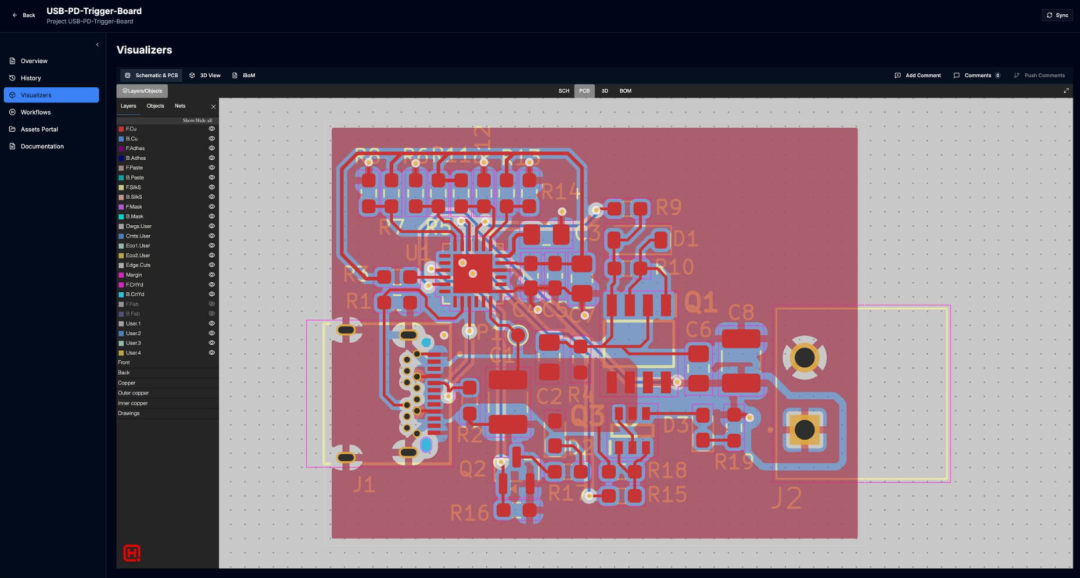

?高保真瀏覽：支持原理圖與 PCB 的交互式探索，甚至支持交叉探查（Cross-probing）。

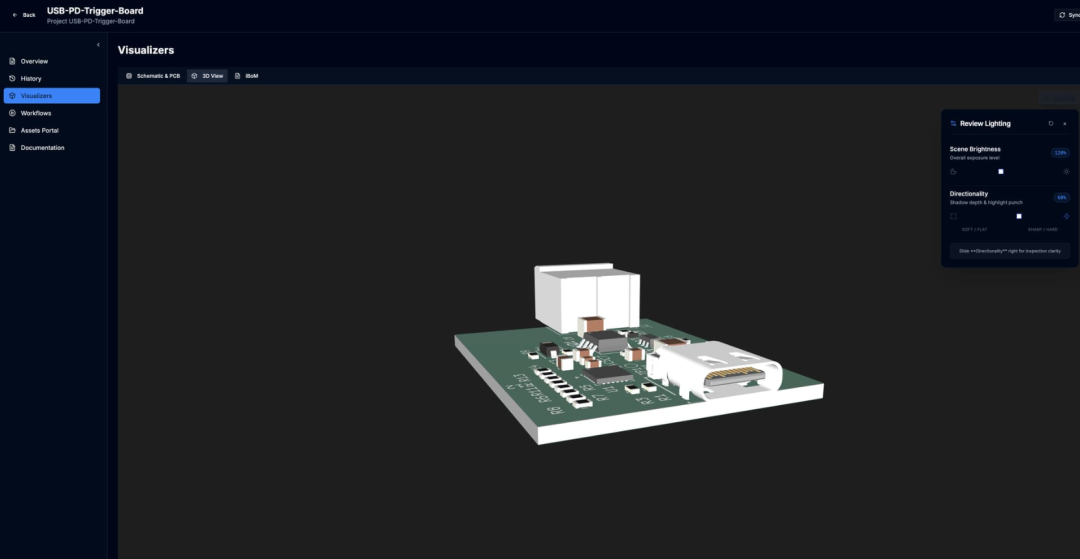

?3D 視圖：內置 Three.js 支持，可實時查看 PCBA 的 3D 模型，并調節場景亮度和光照方向,。

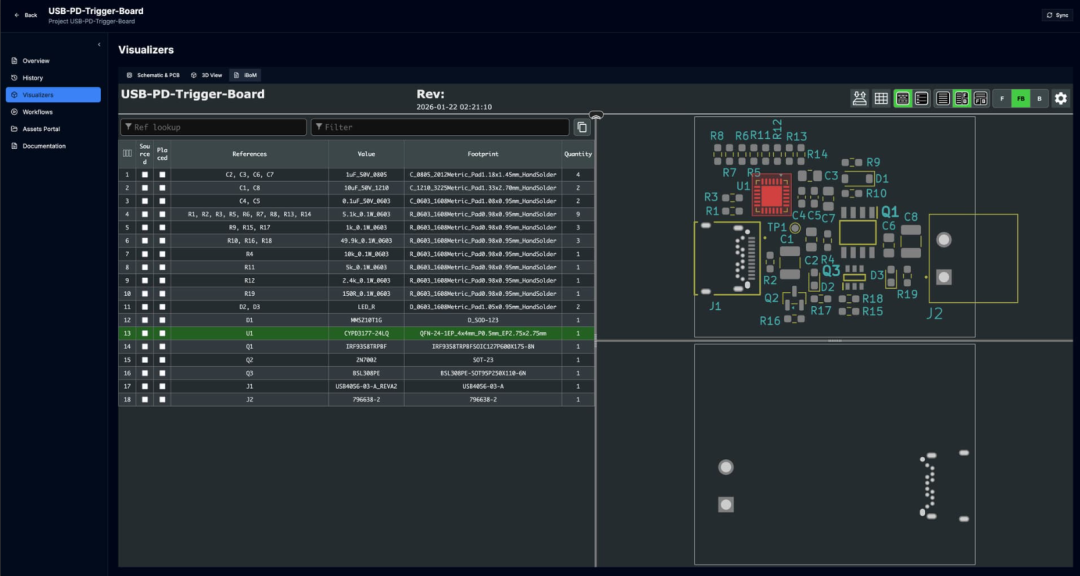

?交互式 BOM：集成了 Interactive HTML BOM 套件，方便進行物料核對與組裝審查。

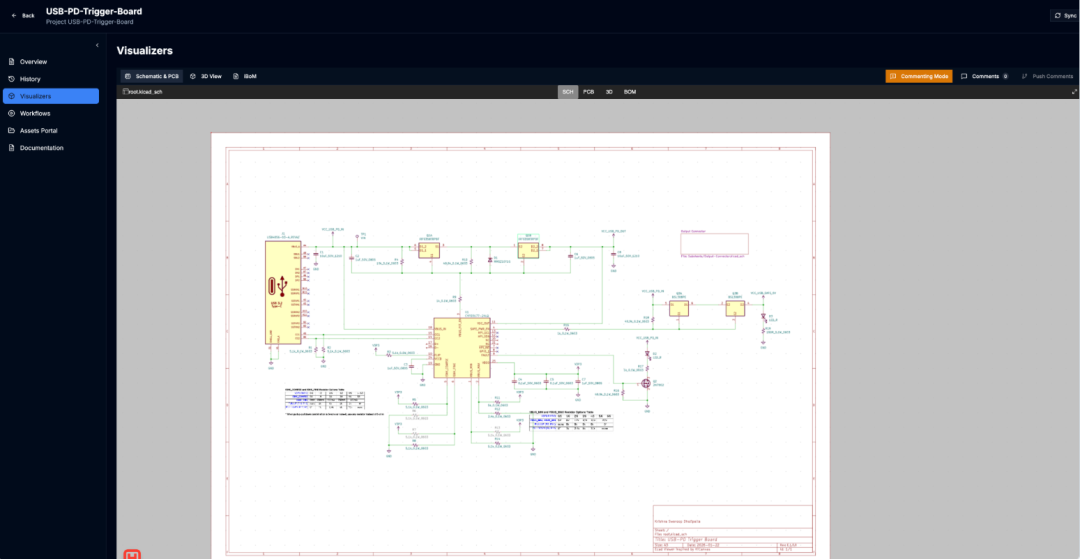

2. 上下文感知的交互式評審

這是 KiCAD Prism 最核心的價值所在。告別碎片化的反饋，現在你可以像在 Figma 中一樣：

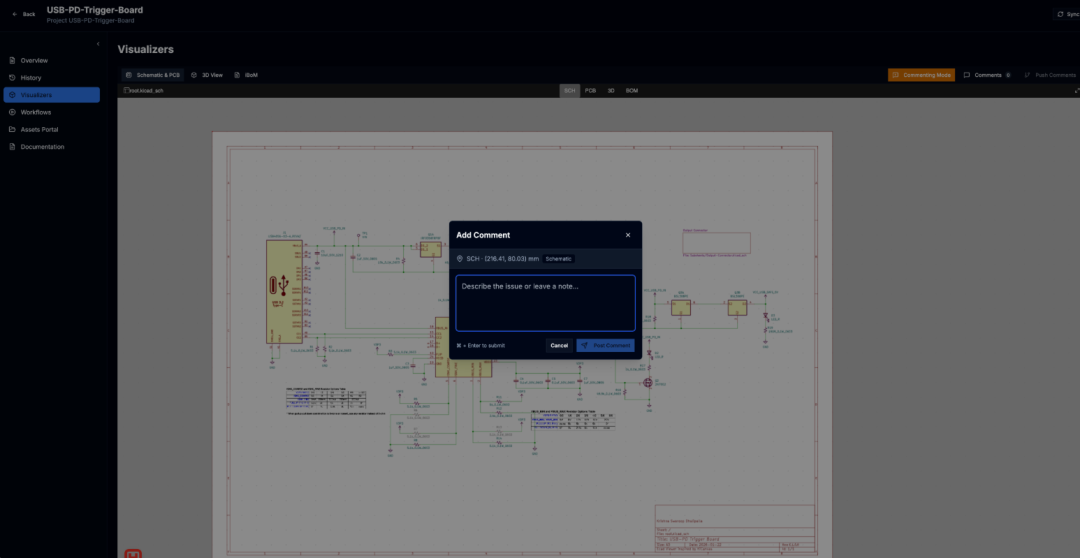

?打點評論：直接在原理圖或 PCB 的特定元件、網絡上添加上下文評論。

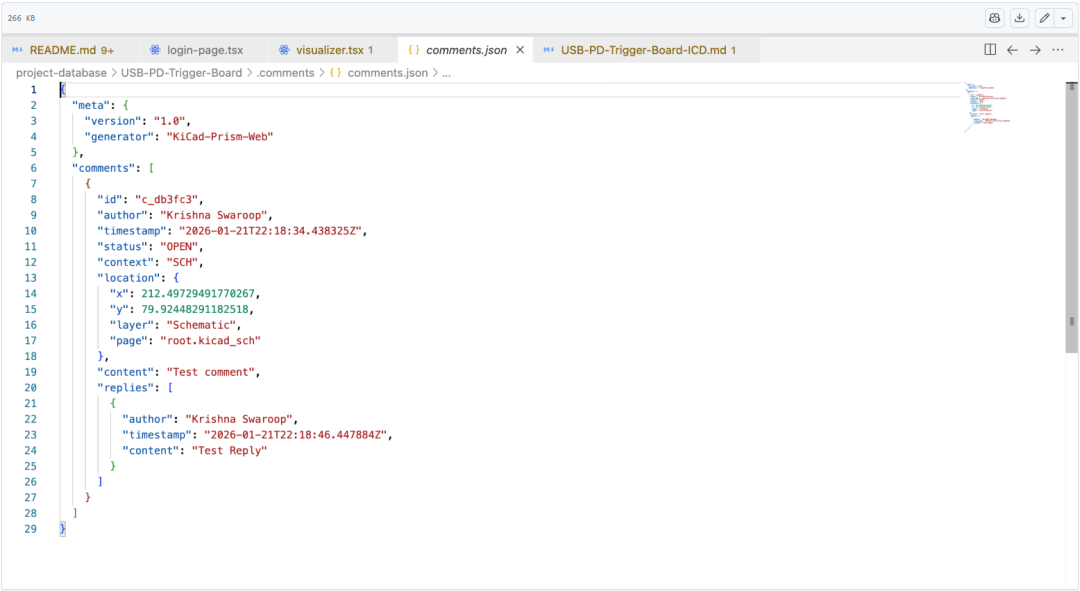

?Git 友好：評論數據以 JSON 格式存儲在倉庫的./comments/comments.json文件中。這意味著評論本身也是版本控制的一部分。

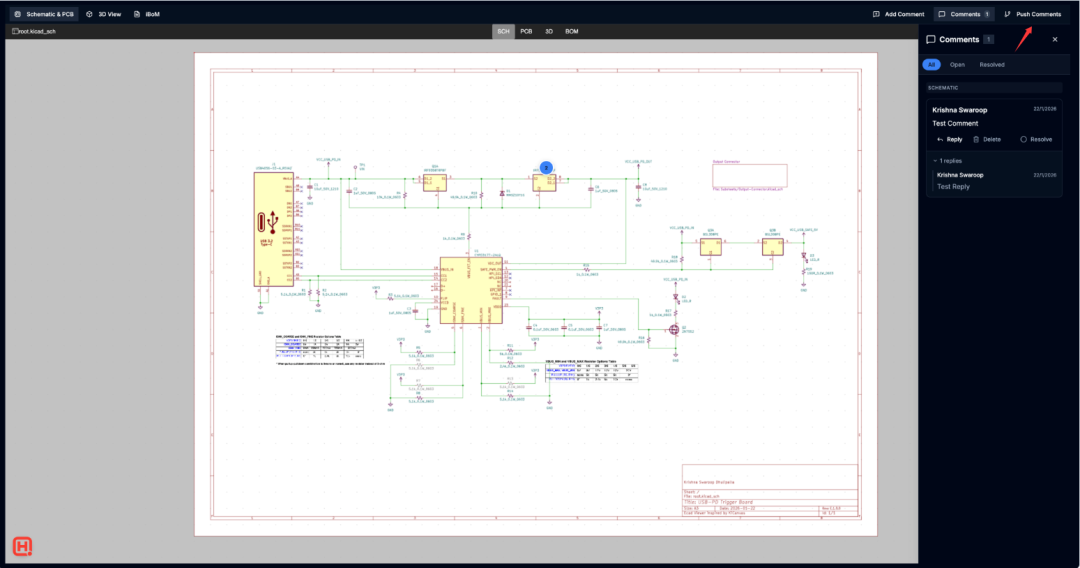

?雙向同步：在 Web 端點擊“Push Comments”按鈕，即可將評論提交并推送到遠程倉庫。

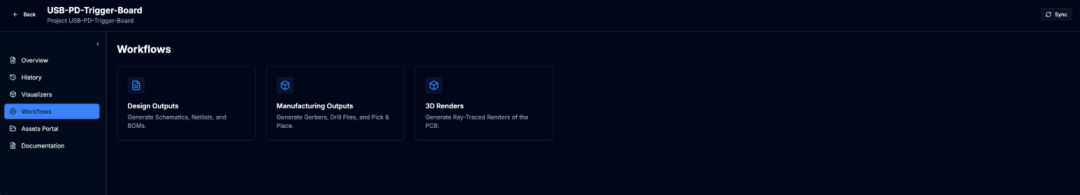

3. 自動化工作流 (Automated Workflows)

KiCAD Prism 允許用戶直接在瀏覽器中觸發基于kicad-cli(v9.0+) 的自動化任務。

? 自動生成最新的 PDF 原理圖。

? 生成交互式 BOM (iBOM)。

? 生成光線追蹤渲染圖。

? 用戶甚至可以自定義腳本來擴展這些工作流。

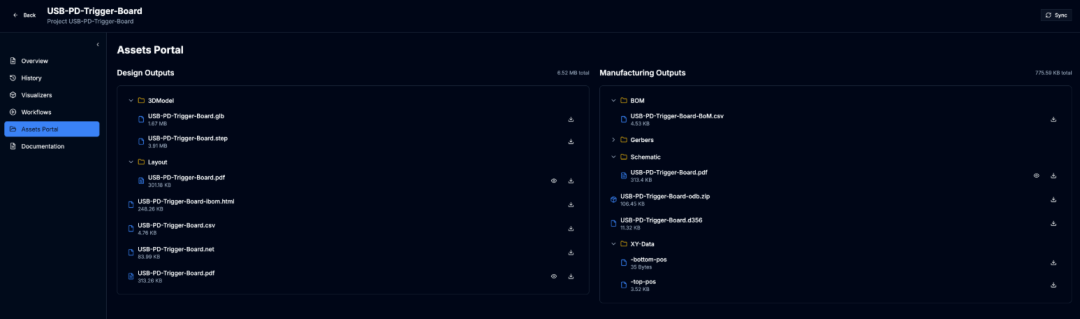

4. Asset 與文檔集成

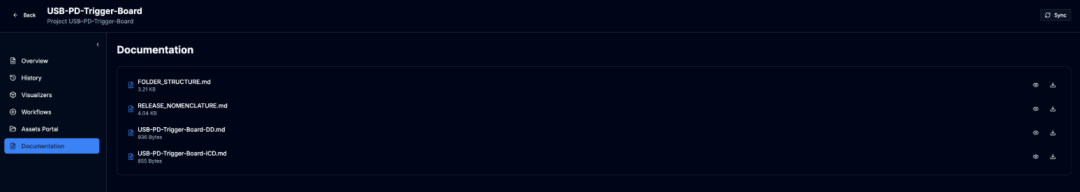

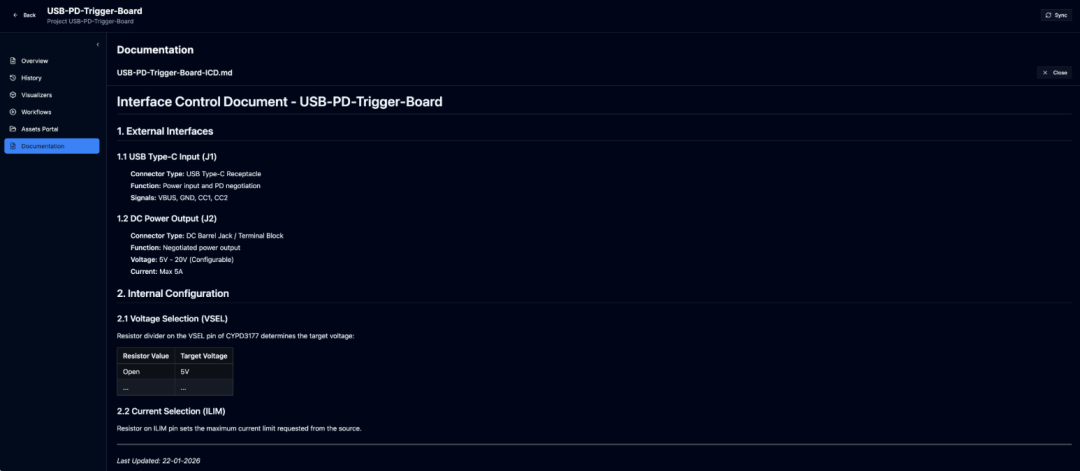

項目不僅包含設計文件，KiCAD Prism 提供了一個專門的 Asset 頁面，支持 Markdown 原生渲染，方便團隊查看項目規范、日志和嵌入的圖像。

技術棧解密

對于開發者而言，KiCAD Prism 的架構也非常現代化,：

?前端：React, Vite, Tailwind CSS, ShadCN UI。

?后端：FastAPI (Python 3.10+), GitPython。

?核心工具：kicad-cli, ecad-viewer, KiCanvas, Three.js。

?部署：支持 Docker 容器化部署。

如何快速上手？

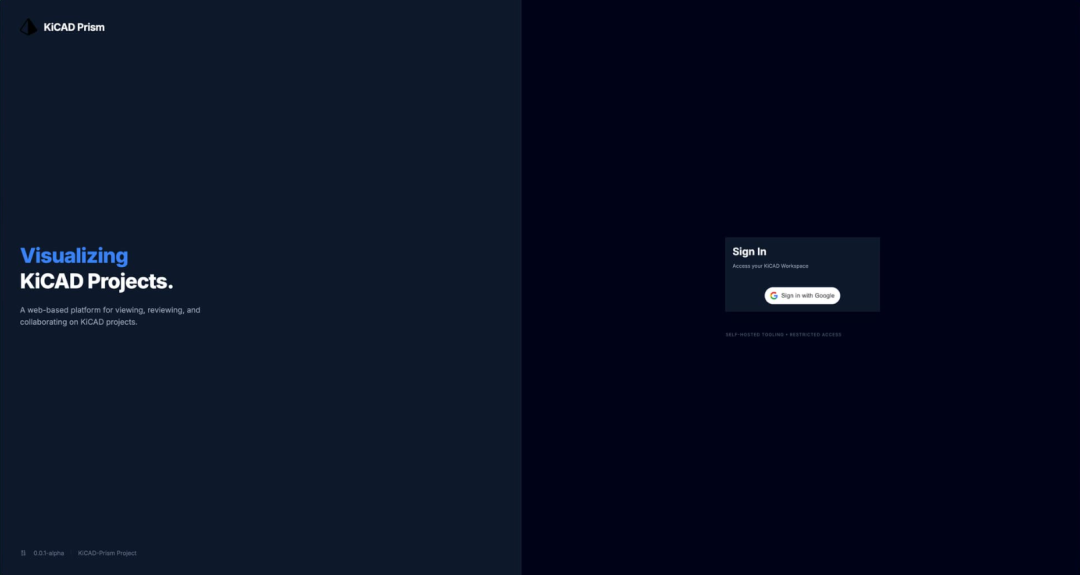

最簡單的運行方式是使用 Docker。該項目支持 Google OAuth 登錄，適合企業內部或個人私有化部署,。

Docker 快速啟動命令：

# 克隆倉庫
git clone https://github.com/krishna-swaroop/KiCAD-Prism.git
cd KiCAD-Prism

# 啟動應用 (默認開啟 Google 認證，需配置 .env)
# 如果僅用于本地測試，可關閉認證：
AUTH_ENABLED=false docker compose up -d --build

啟動后，訪問http://localhost即可看到你的 KiCAD 項目空間。

寫在最后

KiCAD Prism 目前由開發者 Krishna Swaroop 開源在 GitHub 上（Apache-2.0 協議）。作者坦言，雖然目前大部分組件已經能夠證明其價值和可用性，但他非常歡迎 TypeScript 開發者加入貢獻，使其更加成熟并達到生產級標準。

如果你正在尋找一種更優雅的 KiCAD 團隊協作方式，或者想搭建自己的“硬件 GitHub”，不妨去試一試！

項目地址： GitHub: krishna-swaroop/KiCAD-Prism
