摘要：本文深入分析8MHz、12MHz、24MHz三種常見晶振頻率的特點、應用場景及選型原則，幫助工程師在實際項目中做出合理選擇。

在數字電路設計中，晶振（Crystal Oscillator）是提供時鐘信號的核心元件。不同頻率的晶振對應著不同的功耗、性能和應用場景。本文將從技術角度分析三種常見頻率的晶振特點。

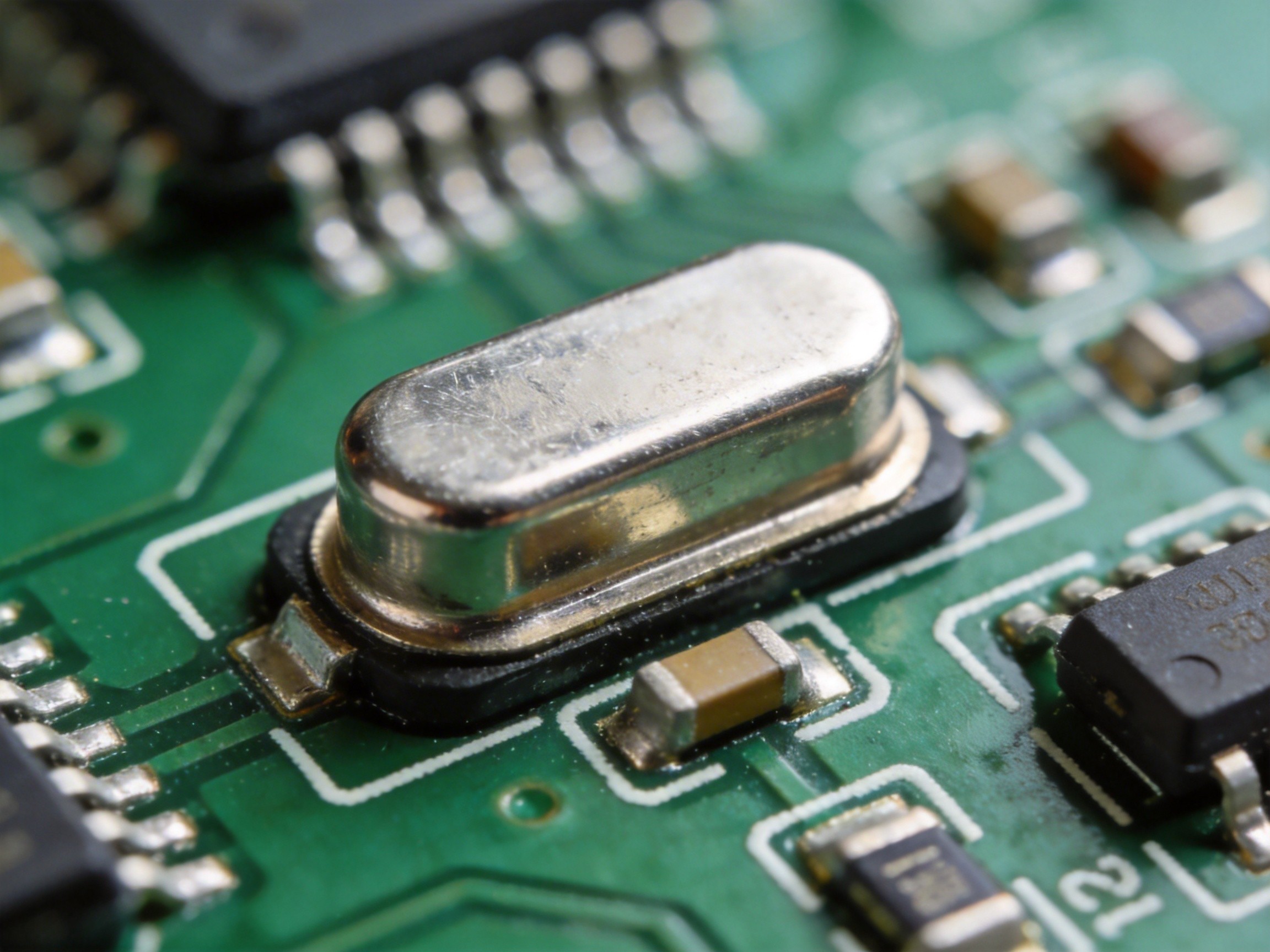

圖1：晶振元器件實物圖

一、8MHz：低功耗場景的經典選擇

8MHz晶振廣泛應用于早期的8051系列單片機以及現代低功耗MCU如MSP430。其核心優勢在于：

分頻特性：標準8051采用12分頻，8MHz ÷ 12 ≈ 666kHz，指令執行速度約0.67 MIPS

功耗優勢：適合電池供電設備，在休眠模式下可作為低速時鐘維持基本計時

成本控制：頻率較低意味著更低的EMI和電源要求

常見型號：NDK NX3225GD系列、KDS 1C208000系列、MURATA CSTLS系列

二、12MHz：串口通信的最佳拍檔

12MHz被稱為串口通信的"黃金頻率"，其技術原理如下：

波特率計算示例：
12MHz ÷ 16 = 750000
750000 ÷ 78 ≈ 9615 (接近9600bps)
誤差率 ≈ 0.16%（可接受范圍）

相比其他頻率，12MHz可以簡化波特率發生器設計，避免復雜的小數分頻器帶來的累積誤差。

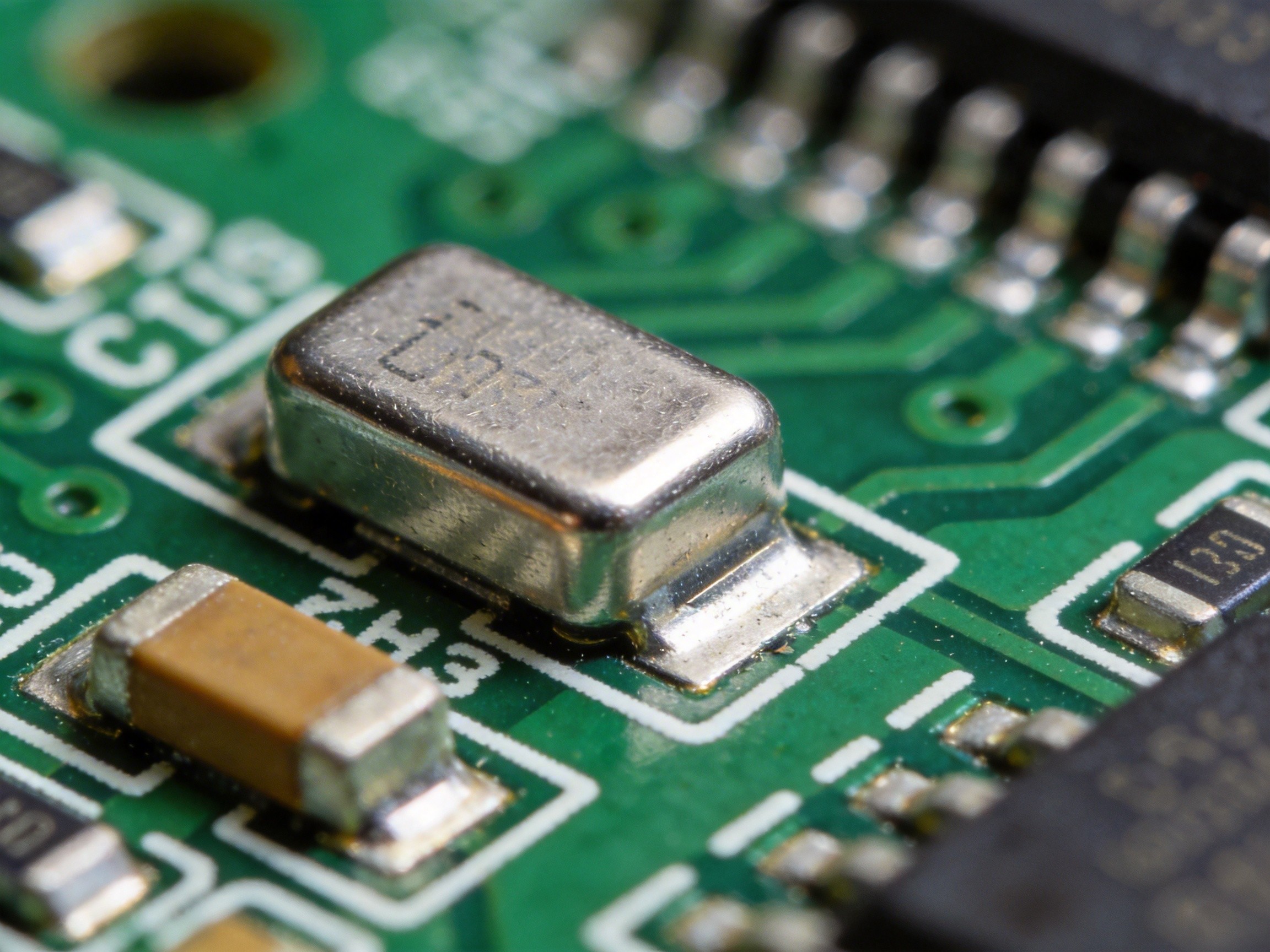

圖2：工業控制板上的晶振應用

三、24MHz：物聯網時代的主流選擇

24MHz是ARM Cortex-M0/M3、ESP8266/ESP32等主流MCU的典型外部時鐘，具有以下技術優勢：

性能提升：支持數字濾波、PID運算、圖像采集等中等負載任務

通信支持：I2C/SPI時鐘可達數MHz，滿足Wi-Fi/藍牙基帶處理需求

功耗平衡：相比48MHz，24MHz工作電流約2~5mA，在性能和功耗間取得平衡

圖3：物聯網開發板晶振應用

四、選型決策樹

晶振頻率的選擇需要綜合考慮任務需求、電源預算和芯片支持。更多MHz晶體產品信息可參考相關技術文檔。或咨詢元器貓客服
