圣邦微電子推出車規級線性穩壓器SGM70420xQ/SGM70430xQ系列，帶看門狗和電壓監控復位功能。該系列器件既可應用于獨立承擔小型ECU的供電與系統監控，又可為車載低功耗電源管理系統供電，充當待機電源，其中SGM70420xQ輸出電流能力為200mA，SGM70430xQ輸出電流能力高達300mA。

亮點一

專為OTA遠程在線升級優化

在汽車OTA遠程升級場景中，傳統看門狗可能因升級過程中的周期性復位導致升級失敗。SGM70420xQ提供了靈活的系統級Enable和單獨的Watchdog Enable功能，支持單獨關閉看門狗定時器，且完全不影響線性穩壓器的正常輸出。這一特性確保在ECU進行OTA升級時，系統不會被看門狗誤復位，從而大大提升在線升級的成功率和可靠性。

亮點二

超低待機功耗，輕松滿足ECU功耗嚴苛要求

SGM70420xQ的典型待機功耗超低，靜態電流僅23μA，極低的自身功耗使其能夠輕松滿足整車將單個ECU待機功耗控制在100μA以下的嚴苛要求，特別適用于對蓄電池續航敏感或長期休眠喚醒的汽車電子模塊。

典型應用場景

SG Micro Corp

場景一

獨立承擔小型ECU的供電與系統監控

SGM70420xQ/SGM70430xQ能夠獨立為車用小型ECU提供完整的供電及系統監控功能，一顆芯片即可解決電源監控復位與看門狗計時兩大需求。典型應用包括：

各類泵機控制器（如水泵、油泵）

熱處理系統（如PTC加熱器控制器）

天窗控制器

雨刮控制器

場景二

為車輛待機單元供電，充當待機電源

在汽車熄火或駐車狀態下，仍需為關鍵模塊供電，并滿足ISO 21848 / ISO 16750-2等汽車級低靜態電流（<100μA，甚至<30μA）要求。例如在座艙系統、車載遠程信息處理終端（T-BOX）、區域控制器（ZCU）等需要實時時鐘（RTC）保持走時、系統長期處于低功耗待命狀態的場景中，SGM70420xQ/SGM70430xQ可作為待機電源，確保系統在休眠時依然能夠精準計時，并在需要時快速喚醒。

基礎規格和可靠性

SG Micro Corp

寬工作條件：輸入電壓范圍3V至42V，工作溫度-40℃至+125℃，符合AEC-Q100 Grade 1標準；

高精度輸出：固定5.0V/3.3V輸出，精度±2%，具備高精度輸出電壓容差；

卓越低壓差：100mA負載時典型壓降僅115mV；

出色的穩定性：在汽車啟動工況下，即使VCC低至3V，只需在輸出端使用1μF陶瓷電容即可保持芯片輸出的快速響應和穩定；

可編程復位監控：內置復位電路監控輸出電壓，提供可編程欠壓復位閾值（最小2.5V）和可編程延遲時間；

符合環保理念的封裝：器件采用SSOP-14（Exposed Pad）綠色封裝。

SGM70420xQ/SGM70430xQ系列是汽車應用中兼具電壓監控、看門狗監控、支持OTA在線升級、超低功耗等諸多特色的理想線性穩壓器選擇。無論您是需要為泵機、天窗、雨刮等控制器提供可靠供電，還是為座艙、T-BOX、ZCU等系統搭建低功耗待機電源，SGM70420xQ/SGM70430xQ系列都能以一顆芯片滿足多重需求。

SGM70420xQ/SGM70430xQ系列在覆蓋車規應用的同時，都同步推出工規版本的SGM70420/SGM70430，歡迎咨詢。

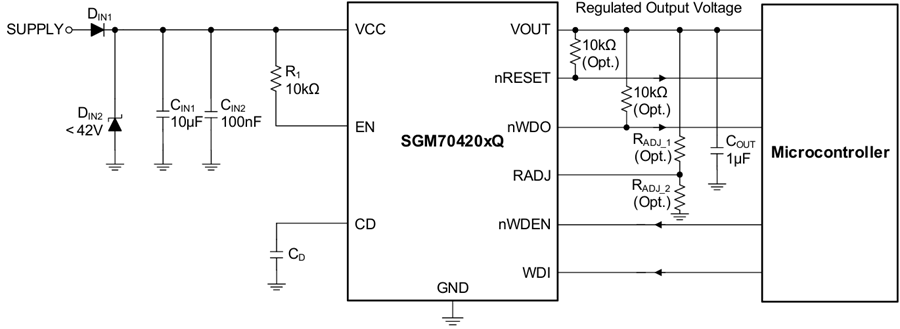

圖1 SGM70420xQ典型應用電路

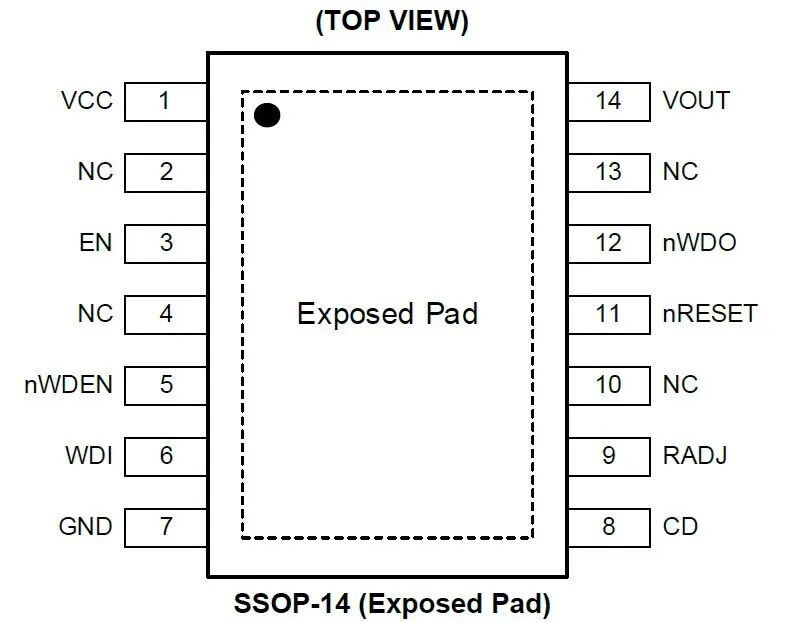

圖2 SGM70420xQ/SGM70430xQ封裝引腳圖
