很多工程師和電子愛好者實操時都會踩坑：明明輸入示波器的是標準正弦波信號，屏幕上卻只顯示出拉伸變形的長波，既沒有規整的正弦輪廓，還可能帶著模糊、拖影，嚴重影響測量精度。其實這不是示波器壞了，多半是信號同步、參數設置或硬件匹配出了小偏差，找對根源，幾分鐘就能恢復正常波形。

觸發設置不當，是最容易導致正弦波顯長波的原因，也是新手最常忽略的點。示波器的觸發功能就像“精準抓拍”，只有抓住信號的固定相位點，才能穩定顯示重復的正弦波形。要是觸發電平調得太高或太低，抓不到正弦波的峰值、谷值，也鎖不住過零點，示波器就會一直刷新不同相位的信號，最后呈現出來的就是拉伸、重疊的長波。除此之外，觸發源選錯也會出問題，比如誤選外部觸發，沒對準信號輸入通道，或者觸發模式一直停在“自動”，沒切換到“常態”，都會讓波形同步失效，出現長波異常。

時基與采樣率不匹配，會直接把正弦波“拉變形”，這和示波器的信號采集原理密切相關。時基旋鈕控制著屏幕水平方向的時間刻度，要是時基設置太大，單位刻度代表的時間太長，原本緊湊的正弦波周期就會被過度拉伸，變成平緩的長波；反過來，時基太小會讓波形壓縮重疊，同樣影響觀察。更關鍵的是采樣率不足，會出現“混疊效應”——當采樣率低于信號頻率的2倍（不滿足奈奎斯特準則）時，高頻正弦波會被誤判成低頻長波，這種失真單調時基沒用，必須把采樣率調到信號頻率的5倍以上才行。

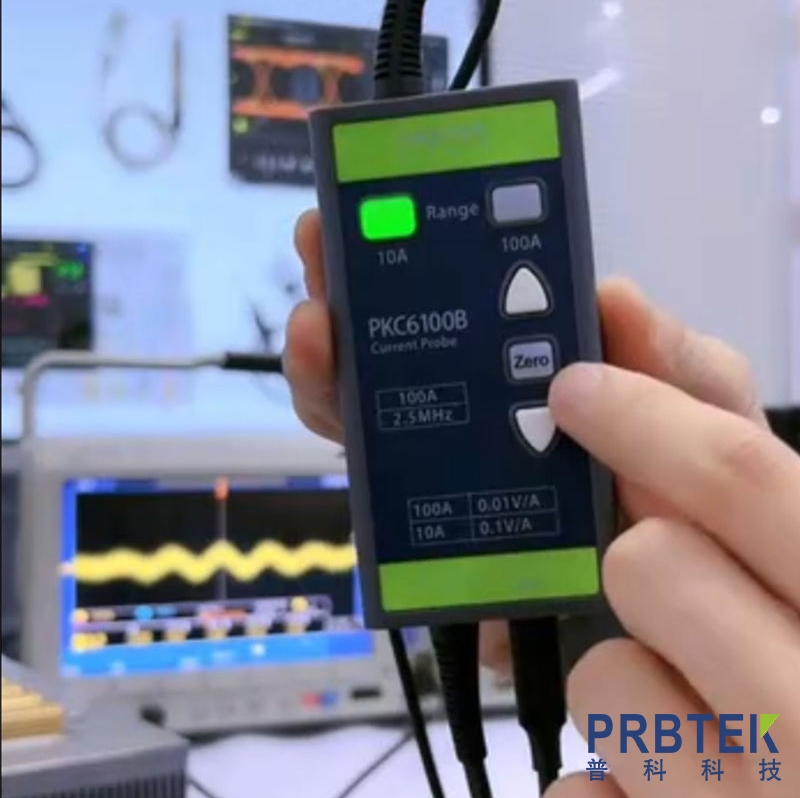

探頭與信號源的匹配問題，雖然容易被忽略，但對波形顯示的影響一點不小。示波器探頭有不同的阻抗規格，常見的10:1探頭，需要和示波器輸入阻抗（通常是1MΩ）匹配才行。要是用了阻抗不匹配的探頭，或者探頭衰減檔位設置錯誤，會導致信號衰減異常、相位偏移，正弦波自然會拉伸、畸變，看起來像長波。另外，探頭接觸不良、接地線太長，還會引入外部干擾，疊加在原始正弦波上，破壞波形規整度，讓人誤以為是波形被拉長了。

還有一種情況，不是示波器設置的問題，而是信號源本身不穩定。如果信號發生器輸出的正弦波存在頻率漂移、幅值抖動，或者被環境中的干擾信號疊加，哪怕示波器參數調得再對，也很難顯示穩定的標準波形，大概率會呈現拉伸、波動的長波形態。尤其是在高頻測量場景中，環境里的電磁干擾、電源噪聲，更容易影響信號源穩定性，讓波形異常更明顯。

解決這個問題不用復雜操作，按優先級排查就能快速搞定。先鎖定觸發設置，把觸發源切換到信號輸入通道，觸發電平調到正弦波的過零點或峰值位置，再把觸發模式換成“常態”，大部分情況下，波形就能快速同步。接著優化時基與采樣率，根據正弦波的頻率調整時基，確保屏幕上能顯示1-3個完整周期，同時把采樣率調到信號頻率的5倍以上，避免出現混疊失真。最后檢查探頭連接，確認探頭阻抗、衰減檔位和設備匹配，換成接觸良好的探頭，縮短接地線長度，就能排除大部分外部干擾。

其實示波器顯示的“長波”，本質是信號同步、采集或硬件匹配環節的偏差反饋，不是設備故障。只要掌握觸發、時基、采樣率的核心設置邏輯，做好探頭與信號源的匹配，就能輕松避開這類問題，讓示波器精準還原標準正弦波，為電子測量、電路調試提供可靠支撐。
