一、整體介紹

隨著直流微電網的研究發展，獨立光儲互補直流系統作為其中的一種可選擇拓撲，應用也變得較為廣泛。由于光伏電池的輸出功率容易受外界條件的影響，因此，配備儲能單元，平衡供需功率變得不可或缺。

為盡量提高太陽能的利用率，大部分情況下，光伏一般始終工作在最大功率處。當直流負載固定或變化時，難免會有光伏功率過大或過小的情況，通過加入儲能，當光伏發出的功率大于負載功率時，為維持直流電壓恒定，多余功率給儲能充電。反之，當光伏發出的功率小于負載功率時，儲能放電補充缺額功率。

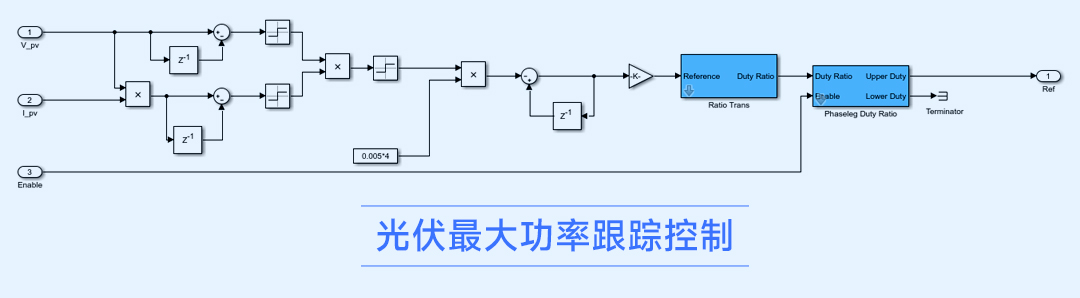

光伏通過boost電路實現最大功率跟蹤，最大功率從跟蹤采用介紹過的擾動觀察法。

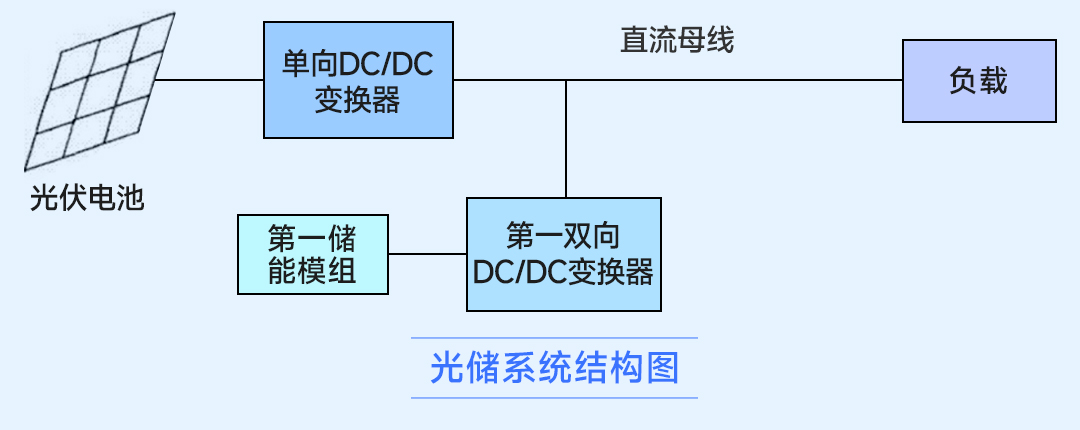

儲能通過雙向DC/DC升降壓電路實現充放電，整體電路結構如下圖所示：

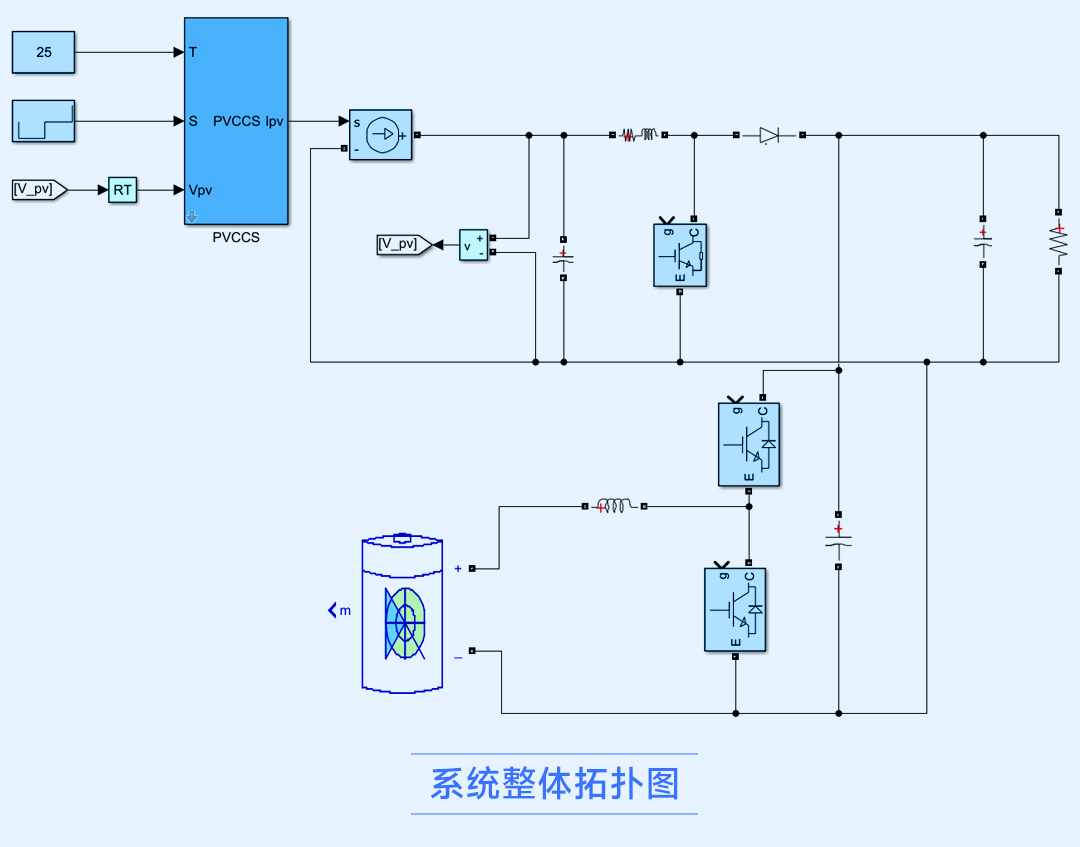

系統的整體拓撲結構如下圖所示：

二、離線模型

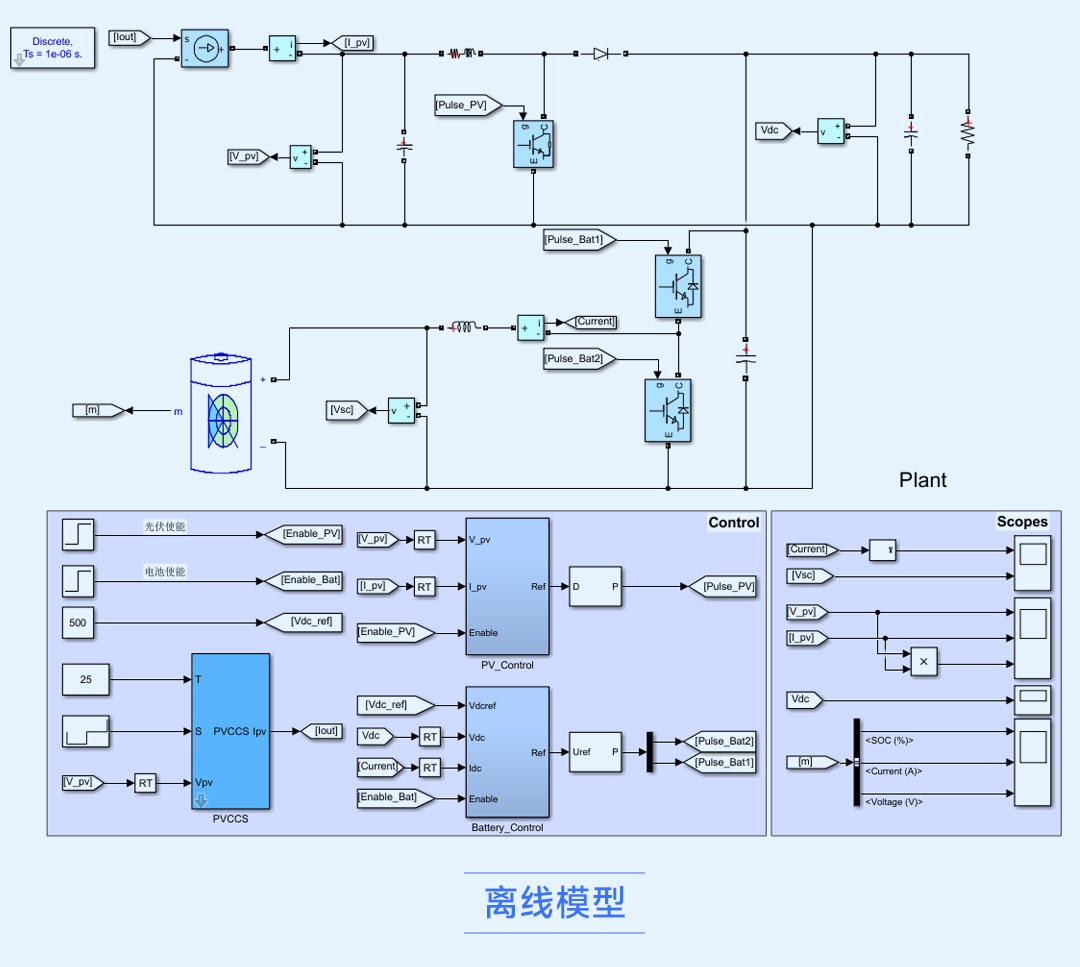

搭建光儲互補模型如下圖所示，光伏DC/DC（boost電路）的主要作用是實現光伏出口電壓的升壓以及最大功率跟蹤。最大功率跟蹤采用最常用的擾動觀察法（P&O），該方法實現過程簡單，跟蹤速度快。光伏額定功率20kW（光照1000，溫度25），直流側負載為純電阻性負載，大小為12Ω；儲能部分通過半橋雙向DC/DC升降壓電路與負載直流側鏈接，DC/DC控制采用雙閉環控制，外環直流電壓給定值為500。光伏電池開路電壓44.2V，短路電流5.2A，最大功率處電壓35.2V，最大功率處電流4.95A，整體串聯塊數為10，并聯塊數為12。

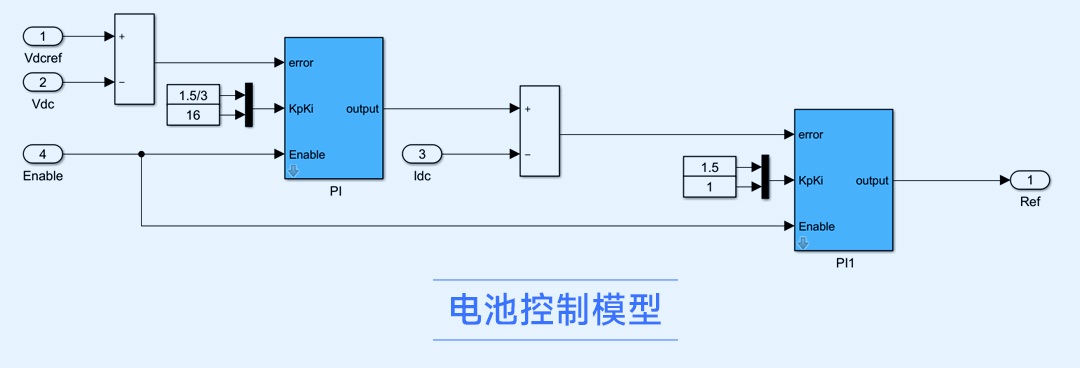

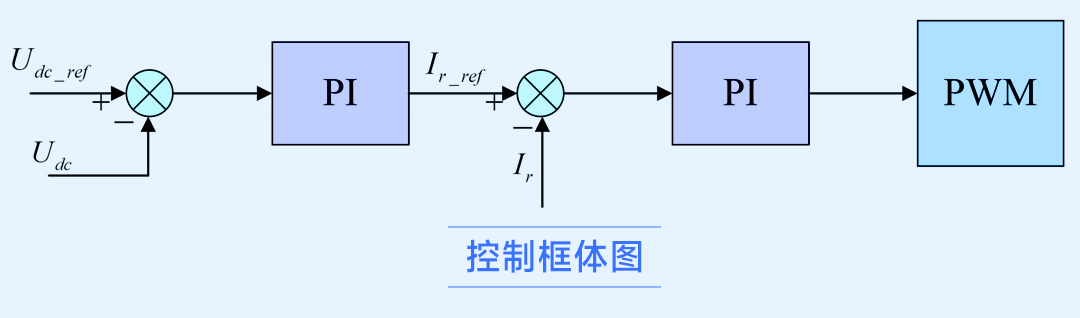

為維持逆變器直流側電壓恒定，外環采用定直流電壓控制，直流電壓參考值與直流電壓測量值比較，經過PI得到參考電流，參考電流與實際電流、直流電壓、電網電壓計算后，便可得出逆變器開關管的占空比：

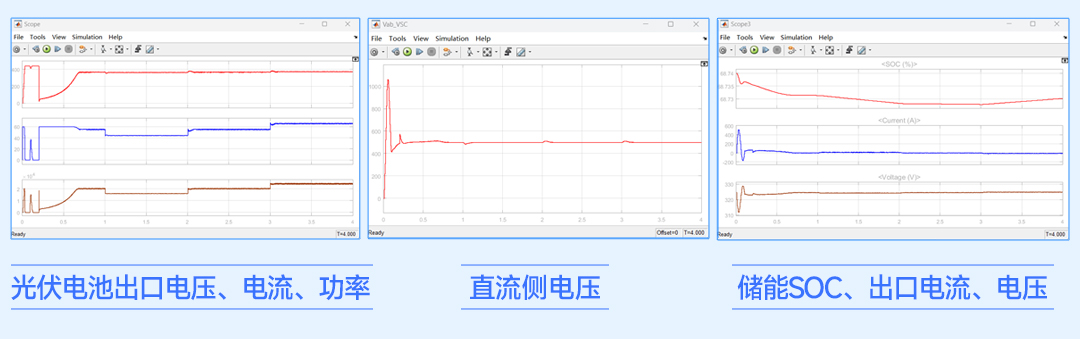

運行模型，0.1s啟動電池控制，0.2s啟動光伏控制，直流側電壓參考值設定為500V，設置光伏光照強度按1000-800-1000-1200的順序變化，直流側負載12Ω，則如果直流側電壓恒定，則負載功率P=500*500/12=20.83KW，仿真結果如下圖所示：

從波形可以看出，在光伏和電池控制啟動后，Vdc在短時間被控制到設定值500V，在光照強度為1000和800時，電池放電，在光照強度達到1200時，電池充電，光照強度變化時，系統也能快速跟隨變化，并維持電壓的穩定。

三、實時仿真

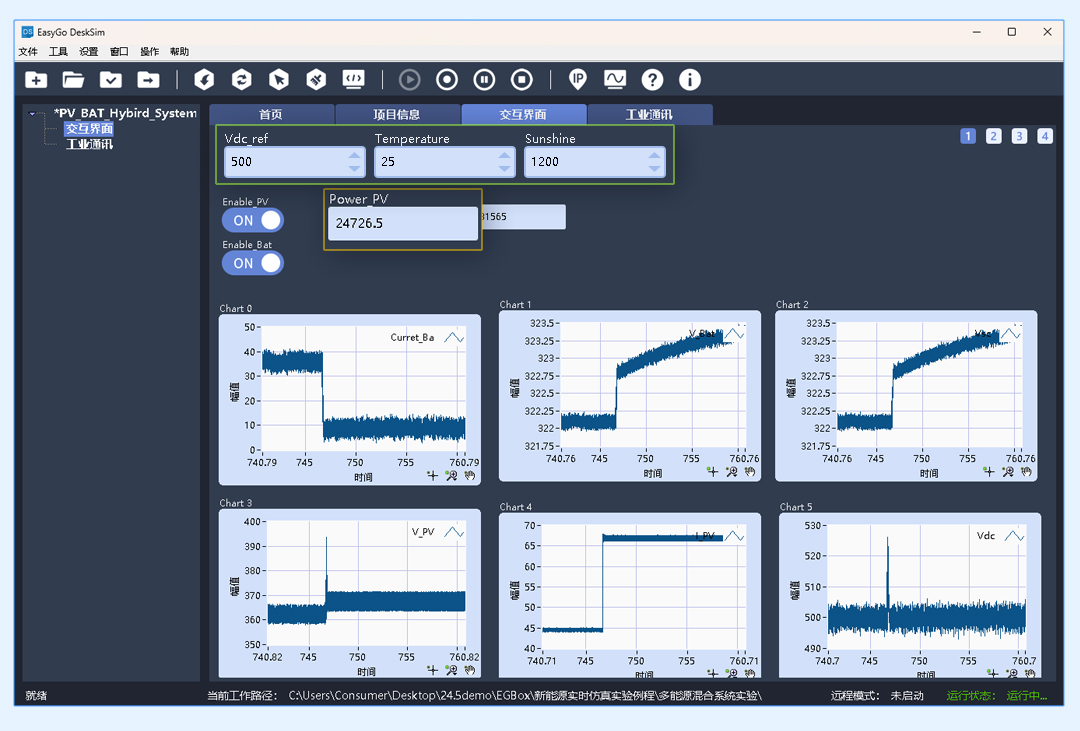

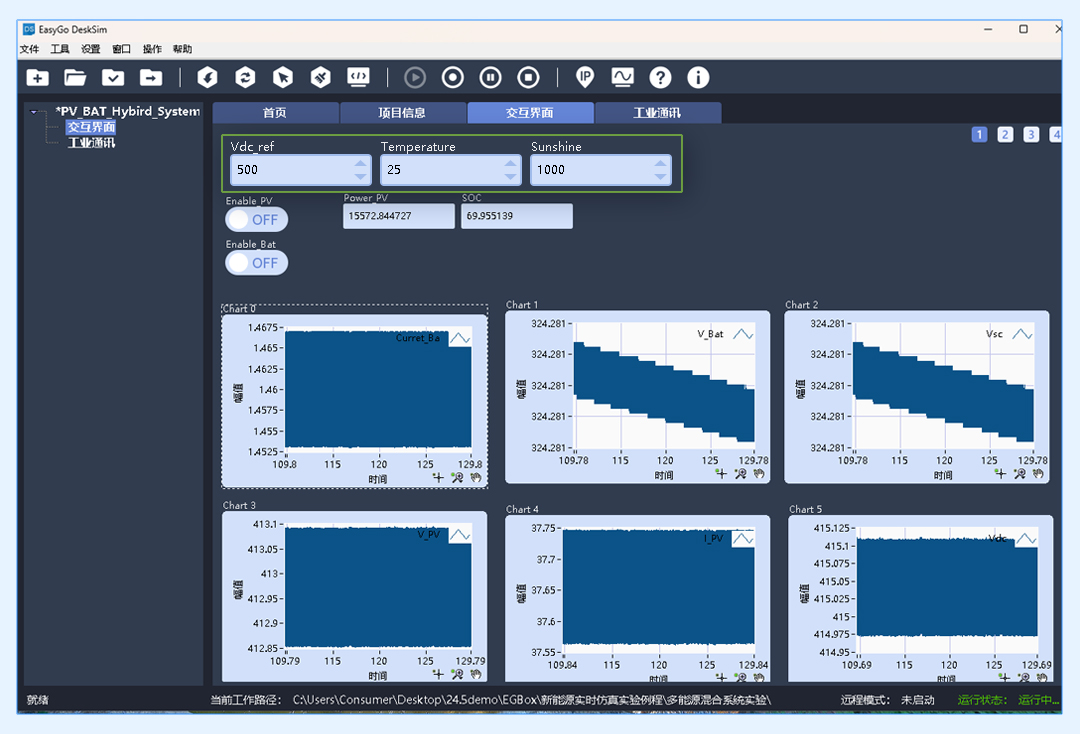

外環直流電壓給定值為500V，光照強度1000m3/℃，溫度25℃

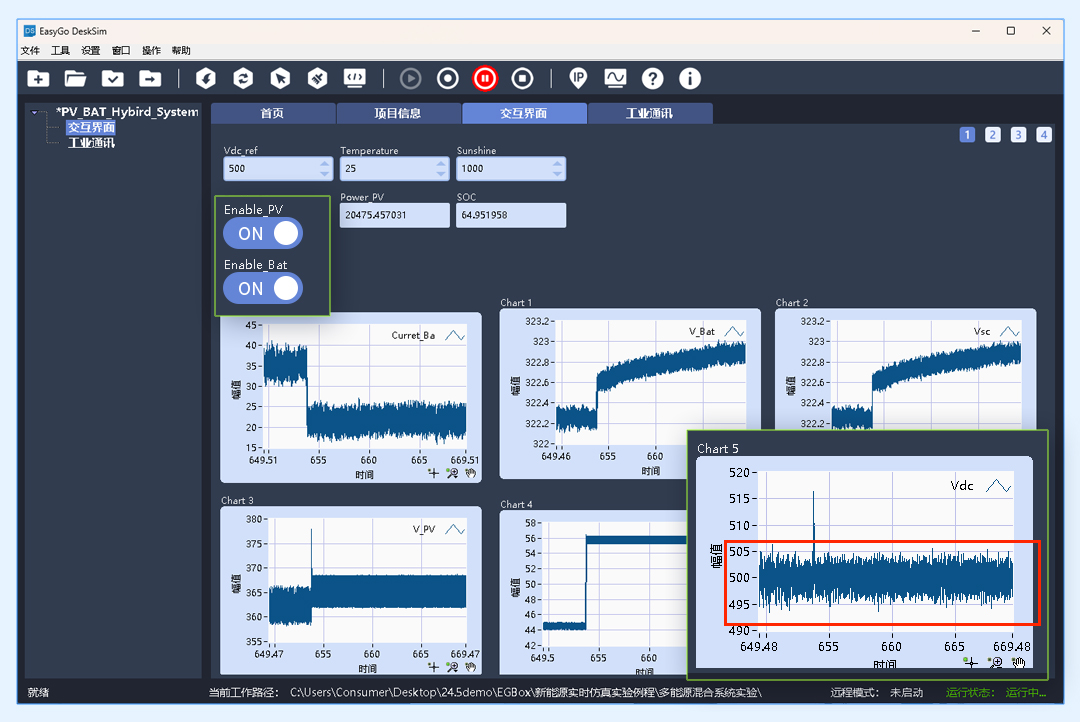

從波形可以看出，在光伏和電池控制啟動后，Vdc在短時間被控制到500V

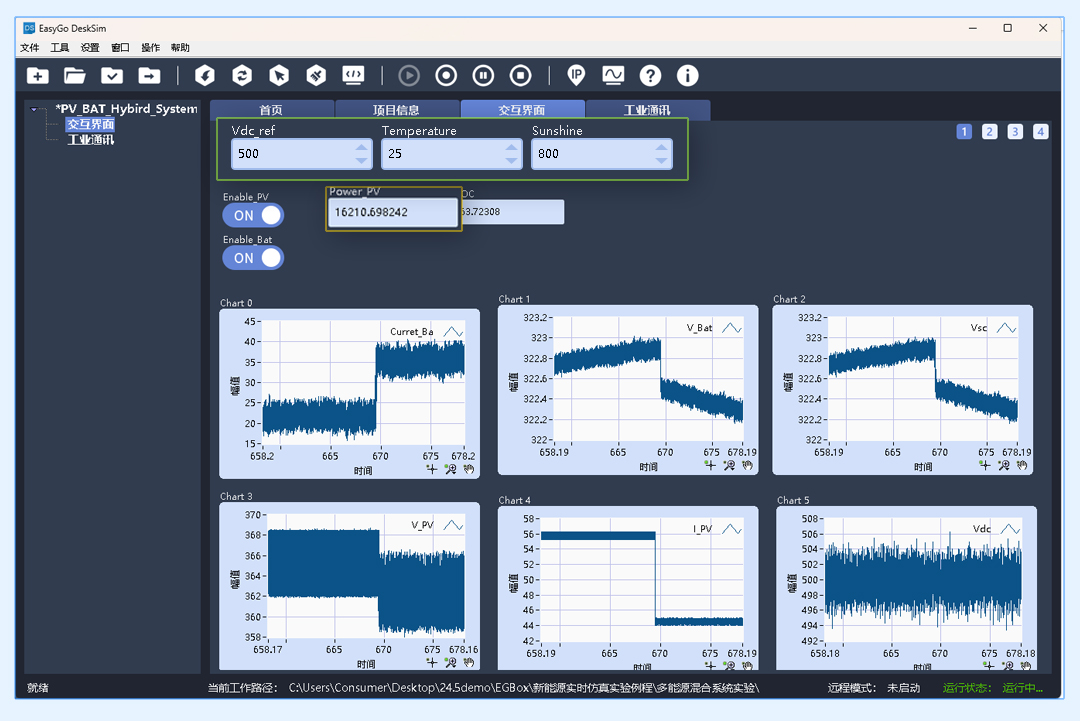

在光照強度為800時，發電功率降低，電壓電流也相應變化

在光照強度為1200時，發電功率降低，電壓電流也相應變化

從波形可以看出，在光伏和電池控制啟動后，Vdc在短時間被控制到設定值500V，在光照強度為1000和800時，電池放電，在光照強度達到1200時，電池充電，光照強度變化時，系統也能快速跟隨變化，并維持電壓的穩定，與離線結果一致。
