前言

在電源設計、LED驅動以及逆變器等產品的量產維護過程中，MOSFET的穩定供應直接決定了產品能否持續供貨。當原有設計方案面臨進口器件交期延長、價格波動甚至停產的風險時，尋找可靠的國產替代方案已成為工程師的核心技能。合科泰基于功率器件研發經驗，整理出600V高壓MOSFET替代選型中需要重點關注的七個檢查項。

一、耐壓等級與安全裕量

600V等級的MOSFET主要應用于AC-DC電源、PFC升壓電路以及LED驅動等領域。選型時，必須綜合考慮輸入電壓波動、開關電壓尖峰及電網浪涌等極端情況。核心原則是所選器件的漏源擊穿電壓不應低于實際工作電壓峰值的1.2倍。以220V交流輸入為例，整流后母線峰值電壓約311V，加上漏感尖峰可能超過500V，因此建議選擇如合科泰HKTD7N65的650V耐壓器件，為系統預留充足的安全裕量。

二、電流能力與降額設計

需要區分連續漏極電流ID與脈沖漏極電流IDM兩種工況。數據手冊中的ID值通常在理想條件下測得，實際應用中需考慮熱降額。對于環境溫度較高的工業應用，選擇ID不低于實際負載電流1.5倍的器件更為穩妥。務必通過結溫公式進行驗算，確保結溫在安全范圍內。

三、導通電阻與系統效率

導通電阻RDS(on)是決定導通損耗和發熱量的核心參數。在相同電流下，導通電阻RDS(on)越小，效率越高。需要注意的是，導通電阻RDS(on)具有約0.4%~0.8%/°C的正溫度系數，高溫下會顯著增大。選型時應采用工作結溫下的修正值進行損耗估算，避免低估實際發熱。

四、開關特性與柵極驅動

在高頻應用中，開關損耗尤為關鍵。柵極電荷Qg是衡量開關速度的關鍵指標，Qg越小，開關損耗越低，對驅動電路的要求也越低。對于如開關電源100kHz以上的高頻應用，應優

先選擇Qg小的器件。同時，需確保驅動電壓與器件的柵極閾值電壓VGS(th)匹配，驅動電壓應比柵極閾值電壓高出至少2V，并注意柵極閾值電壓的負溫度特性。

五、熱設計與封裝評估

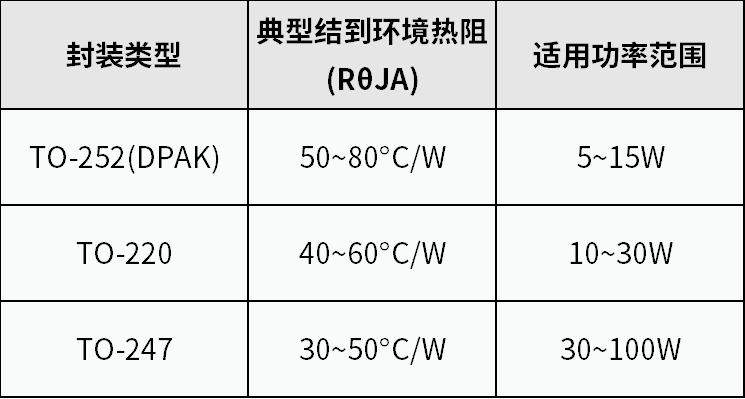

熱阻是衡量散熱能力的核心參數，不同封裝差異顯著。以下是常見封裝的熱阻與適用功率范圍參考：

對于采用TO-252封裝的HKTD7N65，需配合足夠的PCB銅皮面積散熱。熱設計驗證步驟計算功耗、估算總熱阻、計算結溫、確保結溫不超過最大值。

六、可靠性驗證與出廠測試

批量應用前，可靠性驗證不可或缺。除常規電參數測試外，應重點關注雪崩能量EAS，它直接關系到器件在關斷感性負載時承受電壓尖峰的能力。可靠的供應商應對每顆器件進行出廠全檢，包括熱阻、雪崩能量及閾值電壓分布測試，以保障批次一致性和應用可靠性。

七、封裝兼容性與PCB布局

替代選型時，封裝兼容性是首要考量，需確認引腳定義、封裝尺寸及安裝方式三者均與原器件匹配。TO-252封裝因其成熟的工藝和良好的散熱性，是該功率段的主流選擇，可直接兼容大多數現有PCB布局。在布局優化時，應縮短柵極驅動走線以減小寄生電感，并加大源極鋪銅面積以改善散熱和降低回路阻抗。

總結

科學的MOSFET替代選型，需系統性地審視參數匹配、熱安全和供應鏈保障這三個核心維度。參數匹配方面，耐壓、電流、導通電阻、柵極電荷等關鍵參數必須滿足設計要求，并預留合理裕量;熱安全方面，通過熱阻分析和結溫計算，確保器件在全工況下工作在安全范圍內;供應鏈保障方面，選擇具備自主可控產能和出廠全檢能力的國產原廠，才能確保長期穩定供貨。遵循以上七步檢查法，逐一核對，可以有效規避風險，實現從進口器件到國產優質器件的平穩、可靠替換。
