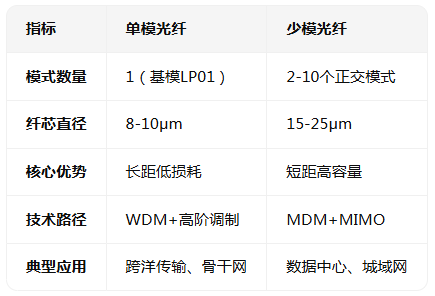

少模光纖的性能高度依賴其折射率分布與結(jié)構(gòu)設(shè)計(jì)。目前，行業(yè)主流制備工藝包括管內(nèi)化學(xué)氣相沉積法(MCVD)、微波等離子體化學(xué)氣相沉積法(PCVD)等。本文將深入解析少模光纖的制備流程，并對(duì)比不同工藝的優(yōu)劣，為技術(shù)選型提供參考。

制備流程：四步實(shí)現(xiàn)精密控制

原料提純與預(yù)制棒沉積：

原料選擇：以高純度四氯化硅(SiCl4)、四氯化鍺(GeCl4)為摻雜劑，通過精餾提純?nèi)コ饘匐s質(zhì)(如Fe、Cu)，確保光纖衰減系數(shù)<0.2dB/km。

沉積工藝：

MCVD法：將石英管旋轉(zhuǎn)加熱至1800℃，通過氧氣攜帶摻雜劑在管內(nèi)壁沉積形成芯層。該工藝適合制備階躍型折射率分布，但折射率控制精度較低(±0.005)。

PCVD法：利用微波等離子體激發(fā)氣體電離，實(shí)現(xiàn)納米級(jí)沉積層控制(可達(dá)3000層)。長飛光纖通過PCVD工藝制備的漸變型少模光纖，差分群時(shí)延(DGD)波動(dòng)<0.1ps/m，顯著優(yōu)于MCVD法。

預(yù)制棒熔煉與表面處理：

沉積完成后，將預(yù)制棒在2200℃高溫下熔縮，形成實(shí)心圓柱體。此階段需嚴(yán)格控制溫度梯度，避免氣泡與條紋缺陷。

表面處理包括酸蝕去除雜質(zhì)層、涂覆保護(hù)層(如碳涂層)以防止氫損。

拉絲與涂覆：

預(yù)制棒在2000℃拉絲塔中拉伸至125μm直徑光纖，拉絲速度達(dá)20m/s。

涂覆環(huán)節(jié)采用雙層結(jié)構(gòu)：內(nèi)層為丙烯酸酯(緩沖層)，外層為聚酰胺(保護(hù)層)，總涂覆直徑達(dá)245μm，確保光纖抗彎曲性能(彎曲半徑<10mm時(shí)損耗增加<0.1dB)。

質(zhì)量檢測(cè)與篩選：

光學(xué)檢測(cè)：使用光學(xué)時(shí)域反射儀(OTDR)測(cè)量衰減系數(shù)，要求1550nm波段下<0.22dB/km。

幾何檢測(cè)：通過激光干涉儀測(cè)量纖芯直徑(誤差<±0.5μm)、包層不圓度(<0.7%)。

模式測(cè)試：采用可調(diào)諧激光器與模式分解器，驗(yàn)證光纖支持的模式數(shù)量與正交性。

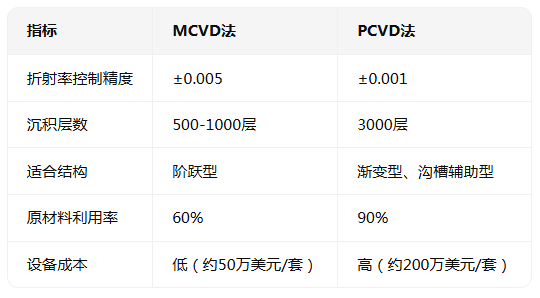

工藝對(duì)比：MCVD vs. PCVD

案例分析：

階躍型少模光纖：Corning采用MCVD法制備的FM SI-2光纖，芯徑14μm，支持LP01與LP11雙模傳輸，DGD為1.9ps/m，適用于短距數(shù)據(jù)中心場(chǎng)景。

漸變型少模光纖：長飛光纖通過PCVD工藝制備的FM GI-2光纖，芯徑20μm，支持四模傳輸，DGD波動(dòng)<0.1ps/m，滿足長距骨干網(wǎng)需求。

未來趨勢(shì)：智能化與綠色制備

AI輔助工藝優(yōu)化：通過機(jī)器學(xué)習(xí)模型預(yù)測(cè)沉積參數(shù)(如溫度、氣體流量)對(duì)折射率的影響，將控制精度提升至納米級(jí)。例如，烽火通信已實(shí)現(xiàn)PCVD沉積過程的實(shí)時(shí)閉環(huán)控制，產(chǎn)品合格率提高15%。

低能耗制備技術(shù)：采用氫氧焰替代傳統(tǒng)電阻加熱，降低拉絲塔能耗30%。同時(shí)，回收利用沉積尾氣中的SiCl4，減少原料浪費(fèi)。

柔性化生產(chǎn)線：模塊化設(shè)計(jì)拉絲塔，支持快速切換不同類型少模光纖的生產(chǎn)(如從兩模切換至四模)，縮短交貨周期至7天。

結(jié)語

少模光纖的制備工藝是決定其性能的核心環(huán)節(jié)。從MCVD的成熟穩(wěn)定到PCVD的精密控制，行業(yè)正通過工藝創(chuàng)新滿足多樣化應(yīng)用需求。未來，隨著AI與綠色技術(shù)的融合，少模光纖的制備將邁向智能化、高效化，為全球光通信產(chǎn)業(yè)提供堅(jiān)實(shí)支撐。

審核編輯 黃宇
