該文獻研究并設計了一套專用于臨床神經調制研究的低強度聚焦超聲脈動（LIFUP/tFUS）集成系統。其核心功能是實現安全、精準且參數可溯源的經顱腦神經刺激。為實現此功能，系統由高度協同的子系統構成：刺激器生成經精確計算的電信號；換能器將其轉化為低頻（650kHz）聚焦超聲波以優化顱骨穿透；可調固定器與MRI可見基準標記共同實現換能器在頭皮上的穩定安裝與在影像中的初始空間配準；嚴格的逐件水聽器校準體系確保從電信號到超聲輸出的物理參數準確、可重復；最終，通過與fMRI的同步兼容設計，系統能以激活的腦區血流信號作為生物反饋，形成“計劃-刺激-驗證”的閉環。該設計的整體優勢在于其高度集成與易用性、軟硬件結合的多重安全冗余、對“不可見”超聲束的創新靶向解決方案，以及為多中心臨床研究提供的標準化、可重復的輸出基礎。

圖1：tFUS系統整體架構示意圖

圖1以框圖形式展示了完整的LIFUP系統三大組成部分：刺激器（Stimulator）、換能器（Transducer）及MRI安全固定器（Holder），并描繪了它們與受試者頭部、MRI設備之間的連接與空間關系。

作用與意義：作為全文的“總覽圖”，它直觀地建立了讀者對系統物理構成和工作場景的宏觀理解，明確了各子模塊的角色與關聯。

HUIYING

刺激器 (Stimulator) 子系統：系統的“大腦”與“安全衛士”

功能：產生參數精確可控的超聲驅動電信號，并執行多重安全監控。

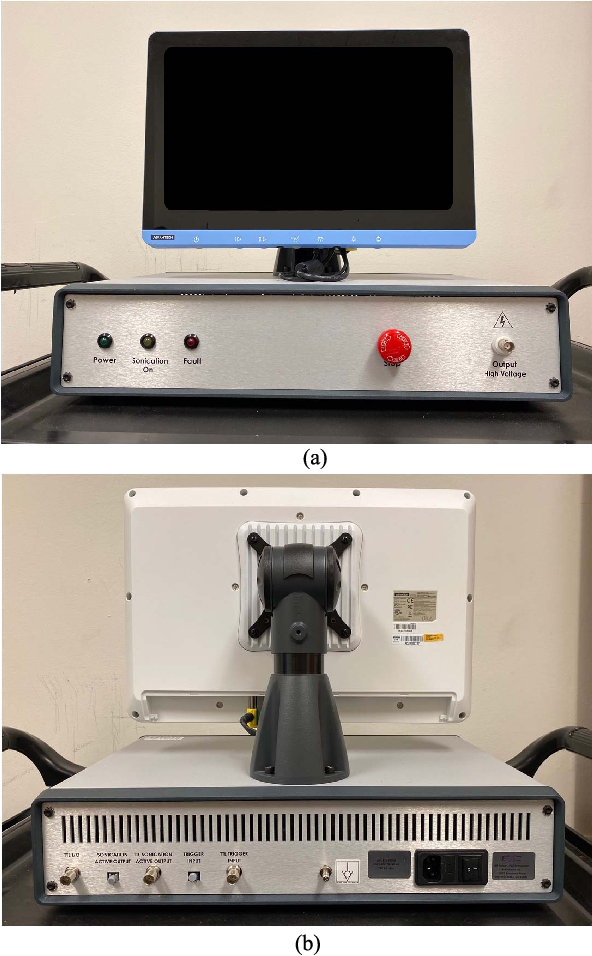

圖2：刺激器硬件外觀與接口圖

圖2展示了刺激器設備的前面板實物圖，包含超聲輸出BNC接口、狀態指示燈（如故障指示）、電源開關等，還有后視圖或側視圖顯示散熱、其他接口（如USB、光纖同步端口）。

作用與意義：提供設備的物理形態和用戶交互界面參考，強調其集成化、便攜式的設計特點。

設計與實現：

核心架構：以復雜可編程邏輯器件（CPLD）為實時控制核心，搭配直接數字頻率合成芯片，可生成頻率（250kHz-1.25MHz，當前固定使用650kHz）、脈沖寬度（步進20μs）、脈沖重復頻率（3Hz-1.5kHz）均可獨立編程的準正弦波脈沖序列。

功率輸出：采用雙級可切換開關電源設計，支持低壓大電流（1.5-15V, 1A）與高壓小電流（15-50V, 0.2A）模式，以在不同占空比下維持穩定的平均輸出功率（最大6W）。

多重安全監控：

硬件獨立監控：通過模擬比較器實時監測電壓，一旦超限立即硬件切斷輸出。

軟件監控：ADC持續采樣電壓，軟件驗證輸出是否符合設定。

“看門狗”定時器：要求上位機每秒發送復位信號，否則硬件自動禁用發射，防止軟件死機導致意外。

圖3：刺激器內部電子系統框圖

圖3為詳細的電路系統框圖，核心包括CPLD控制器、雙級可編程開關電源、DDS頻率合成器、輸出級H橋電路、隔離變壓器，以及關鍵的硬件安全監控回路（電壓比較器、看門狗定時器）。

作用與意義：從工程角度揭示刺激器的“大腦”和“神經系統”，解釋其如何生成可控信號并實現多重安全保護，是理解系統可靠性的關鍵。

HUIYING

換能器 (Transducer) 子系統：能量的“聚焦發射器”

功能：將電信號高效轉化為機械能，并形成穿透顱骨后仍能精準聚焦的超聲場。

設計與實現：

參數優化：采用單元素、球面聚焦設計，工作頻率固定為650kHz。此頻率是權衡穿透力（顱骨衰減較低）與聚焦能力后的最優選擇。提供55mm、65mm、80mm三種焦距型號，以靶向不同深度的腦區。

結構設計：孔徑61mm，使用1-3壓電復合材料，帶寬約21%。前匹配層略凸，便于排除耦合凝膠中的氣泡。

MRI兼容性：外殼為聚甲醛（Delrin），整體被評定為MR Conditional，可在3T MRI環境中安全使用。

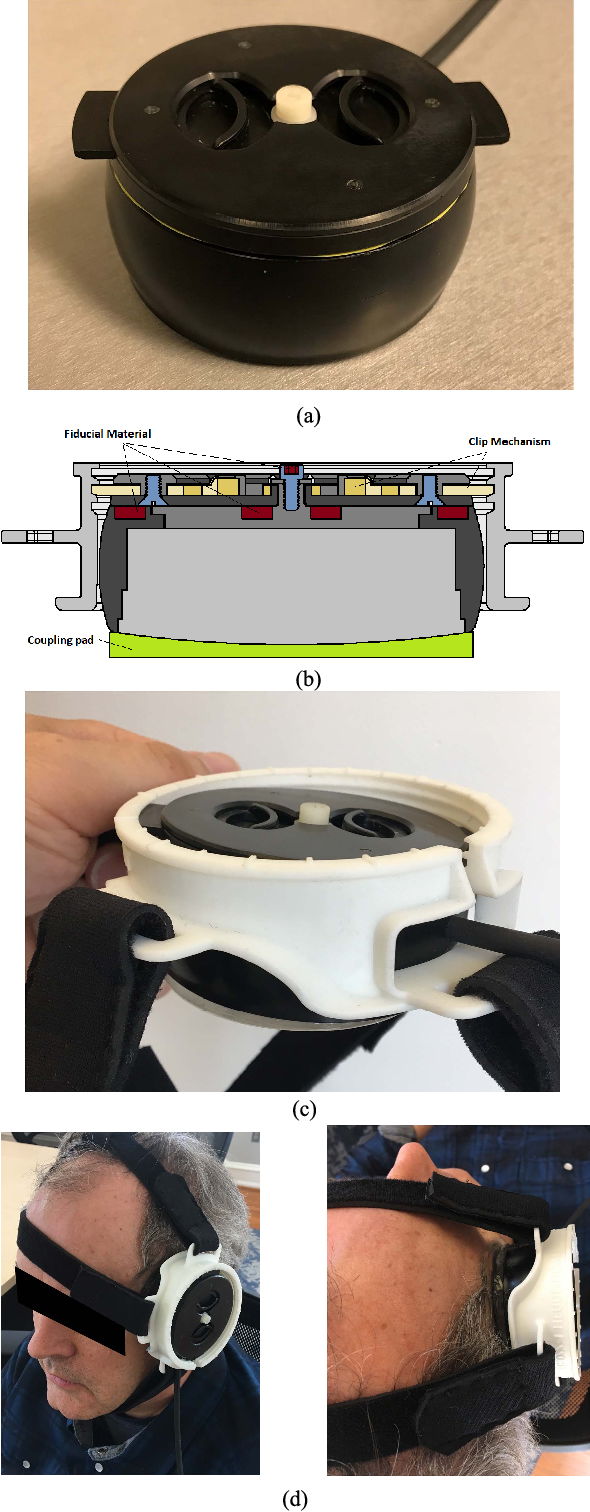

圖4：換能器、固定器及佩戴示意圖

圖4包含多個子圖：4(a)：三種不同焦距（55mm, 65mm, 80mm）的單元素聚焦換能器實物照片。4(b)：固定器與換能器背部彈簧夾機構的分解或剖面圖，展示如何通過卡槽實現機械連接。4(c)：示意圖解釋換能器在固定器內實現0°, 2.5°, 5°角度調節的機械原理。4(d)：換能器通過固定器和頭帶，穩定佩戴于受試者顳部（太陽穴附近）的實際照片。

作用與意義：全面展示能量發射終端及其人機接口設計，突出其模塊化、可調節和穿戴友好的特性。

HUIYING

換能器固定器與定位系統：穩定的“機械接口”與“空間信標”

功能：實現換能器在患者頭部的穩定、可重復安裝，并提供在MRI坐標系中的可視化解剖參考。

設計與實現：

可調角度固定器：采用3D打印（聚氨酯甲基丙烯酸酯）的MR安全材料制成。換能器背部設計有彈簧夾機構，可卡入固定器內不同角度的凹槽，實現0°, 2.5°, 5°三種傾角的調節，以適應個體頭型并優化聲束入射角度。圖4(b)(c)詳細展示了固定器結構、彈簧夾機構及角度調節原理。圖4(d)顯示了換能器佩戴在顳部的實際位置。

定制化耦合墊：預成型水凝膠墊（基于Aquaflex）具有相應角度，內嵌塑料環以鎖定在換能器表面，確保聲耦合界面一致。

圖5：定制化聲耦合凝膠墊

圖5展示預成型、帶角度的水凝膠墊的示意圖或實物圖，應顯示其與換能器表面曲率的匹配設計，以及內嵌的固定環。

作用與意義：強調為保障聲能高效、一致地從換能器傳遞至皮膚而進行的細節設計，是確保實驗可重復性的重要輔助組件。

MRI可見基準標記：換能器背部嵌入兩圈高MRI可見性的材料環，中心固定螺絲也包含該材料，構成獨特的空間基準標記。

HUIYING

校準與輸出控制體系：確保可重復性的“標尺”

功能：建立從數字控制命令到最終超聲輸出的精確、可追溯的物理量傳遞關系，確保不同設備間參數的一致性。

設計與實現：

電子校準：首先在固定脈沖寬度下，測量全范圍數字控制碼與實際輸出電壓的關系，生成校準文件。

聲學校準：每個換能器與指定線纜組合，在消聲水箱中使用校準過的水聽器進行掃描。測量項目包括：峰值壓力位置、空間峰值脈沖平均強度（Isppa）、-6dB焦斑體積，并計算換能器效率（壓力/電壓比）。所有數據存入該換能器獨有的校準文件。

用戶操作：研究者僅需設定目標聲學參數（如壓力、強度），系統軟件自動調用校準文件，反向計算出所需的驅動電壓并執行，屏蔽了硬件差異。

HUIYING

顱骨穿透與精準靶向：應對“不確定信道”的工程策略

功能：在無法直接測量顱內聲場的情況下，實現刺激靶點的最大化精準定位。

設計與實現：

承認不確定性：系統明確其輸出的壓力/強度值基于水中校準，不預測具體的顱內值（文獻指出經顳窗顱骨平均衰減約16dB）。

初始靶向：利用MRI基準標記。在定位MRI掃描中，標記清晰可見。通過圖像后處理，確定標記環的平面和中心螺絲，即可在影像中勾勒出超聲束的軸線。結合換能器的水中焦距數據，可估算焦點在腦內的初始位置。

圖文結合：圖6(a)(b)展示了MRI圖像中換能器基準標記的顯影情況，以及如何通過圖像處理確定聲束軸線。圖6(c)演示了如何將水中測得的焦區輪廓疊加到MRI圖像上，為操作者提供直觀的靶區體積參考。

圖6：MRI基準標記與靶向驗證圖像

圖6包含關鍵的MRI掃描子圖：6(a)：橫斷面或冠狀面MRI圖像，顯示換能器（低信號）佩戴在頭部，其位置與耳廓的解剖關系清晰可見。6(b)：一系列處理后的MRI圖像，重點展示換能器背部的高亮同心圓基準標記。通過圖像后處理軟件，繪制出標記平面（紅線）和垂直于該平面并通過中心螺絲的聲束軸線（藍/綠線）。6(c)：將圖6(b)與水中水聽器掃描獲得的-6dB焦區輪廓進行融合疊加的示意圖，直觀顯示預估的刺激區域相對于腦解剖結構的位置。

作用與意義：這是解決“不可見”超聲束顱內靶向問題的核心可視化證據。展示了如何利用工程設計的物理標記，在醫學影像中實現坐標轉換和初始定位。

HUIYING

fMRI兼容性與同步設計：實現“生物反饋”的閉環

功能：使超聲刺激能與fMRI同步進行，實現刺激施加與效應驗證的同時空采集。

設計與實現：

同步觸發：刺激器提供光纖輸入接口，接收MRI掃描儀發出的序列觸發信號，確保超聲脈沖與BOLD圖像采集精確同步。

輸出標記：刺激器同時提供光纖或TTL輸出信號，可用于標記EEG記錄中的刺激起始時刻。

閉環驗證：將刺激施加于預設靶點后，立即采集fMRI數據。觀察到的BOLD信號變化區域即為超聲刺激產生的生物效應區，從而驗證靶向準確性并研究神經功能連接。

總結：該tFUS系統通過上述子系統的精密耦合，成功將一項復雜的物理干預技術，工程化為一個輸出標準化、安全有冗余、靶向可視化、驗證可閉環的臨床研究工具。其設計哲學不在于追求對顱內復雜聲場的完美預測，而在于通過對設備端所有可控環節的極致把控，并結合獨立的生物成像反饋，為神經科學研究提供了一個可靠且強大的平臺。

HUIYING

臨床轉化路徑

該系統為LIFUP從實驗室走向臨床，構建了一條漸進、可控的轉化路徑。

第一步：安全性驗證（工具本身）：系統設計嚴格遵循診斷超聲安全標準，通過多重硬件/軟件監控、體外顱骨測試、以及與fMRI兼容的特性，為在人體上進行非侵入性神經調制研究提供了基本的安全保障。

第二步：初步探索性研究：文獻提及了使用該設備進行的早期臨床探索：

癲癇患者安全性研究：在癲癇手術前對病灶區進行LIFUP刺激，術后組織學分析未發現超聲引起的損傷。

意識障礙個案報告：對一名嚴重腦損傷后最小意識狀態患者進行靶向丘腦的LIFUP刺激后，觀察到臨床神經功能的顯著改善（但作者謹慎指出不能排除自發性恢復）。

作用機制研究：通過fMRI證實，LIFUP不僅能直接激活焦點腦區，還能調制其功能連接網絡（圖9(b)）。

轉化路徑特點：

風險可控：初始研究在“非重大風險”框架下進行，使用健康志愿者或作為現有治療（如癲癇手術）的附加研究。

效果可視化：依賴fMRI提供客觀的、空間明確的生物標志物（BOLD信號變化），而非僅依賴主觀行為報告，增強了科學性。

參數標準化：嚴格的校準體系確保了不同研究間治療參數的一致性，為未來多中心臨床試驗和數據比對奠定了基礎。

HUIYING

總結

本文獻所描述的LIFUP系統，代表了一種將前沿神經調控技術工程化、產品化的典范。它通過集成化設計降低了使用門檻，通過冗余安全監控和嚴格校準確保了可靠性與一致性，通過創新的MRI基準標記和fMRI兼容性解決了經顱超聲靶向與驗證的關鍵瓶頸。該系統不僅是一個“黑箱”工具，更提供了一套完整的方法論，包括從設備校準、患者定位、安全施用到效果驗證的全流程。它為安全、系統性地探索LIFUP在神經精神疾病（如文獻展望的抑郁、焦慮、疼痛等）治療中的潛力，搭建了一個堅實且可擴展的技術平臺。
