研究背景

隨著“超越摩爾”范式的演進，微機電系統(MEMS)作為集成多種傳感和執行功能的關鍵技術，已成為下一代智能傳感應用的核心。然而，高性能MEMS生物/化學傳感芯片的晶圓級制造一直面臨一個“魚和熊掌不可兼得”的難題：高性能納米功能材料往往與硅基加工工藝(如強堿性腐蝕液TMAH)不兼容。傳統“先制造結構，后轉移材料”模式，極易導致納米薄膜厚度不均勻或傳感器件結構受損，嚴重制約了芯片的靈敏度和一致性。長期以來，如何將高性能納米材料可靠地集成到三維懸浮MEMS架構中，實現晶圓級規模的兼容制造，一直是制約高性能MEMS生化傳感芯片發展的重大挑戰。

內容簡介

華中科技大學段國韜等開發了定制化自組裝裝備，實現了SnO?納米球在水-空氣界面的單層有序自組裝，并將完整薄膜無損轉移至8英寸硅片表面。所得單層膜呈致密六方排列結構，厚度均一，為高一致性器件制造奠定基礎。隨后，在平面晶圓階段完成光刻與lift-off圖形定義，實現敏感區域的精準控制。然而在TMAH釋放懸臂梁過程中，研究發現納米膜并非被直接溶解，而是因下方SiO?絕緣層被侵蝕而整體脫落。針對這一機制，研究團隊引入約10.5 nm厚的ALD HfO?界面鈍化層。該層有效抑制OH-與Si界面反應，避免界面破壞，使納米膜在長時間濕法腐蝕后仍保持完整結構。基于上述工藝，團隊在8英寸晶圓上成功制備Pd/SnO? MEMS H?傳感芯片，實現從材料合成、自組裝轉移、圖形化、界面保護到懸浮釋放的全流程晶圓級制造。

圖文導讀

I自組裝單層構筑：從粉體到晶圓級均勻薄膜

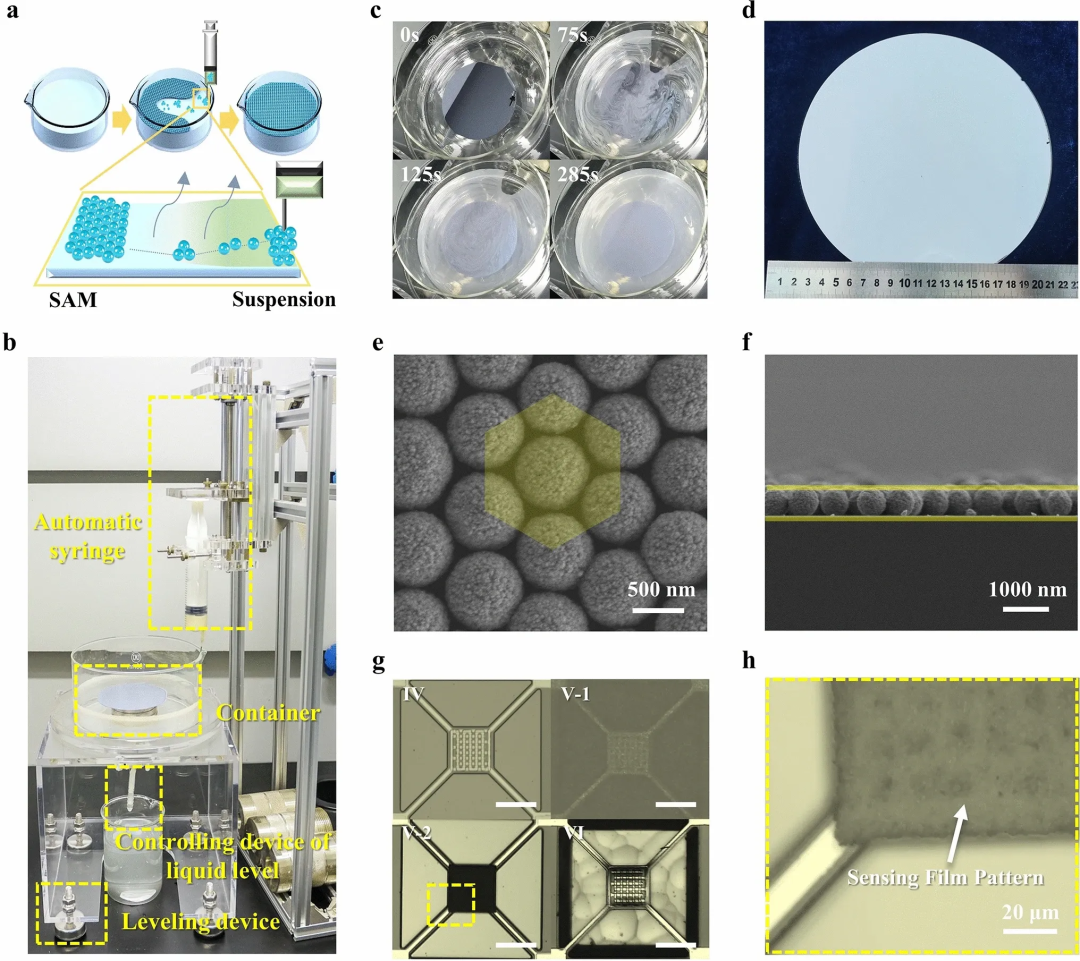

如圖1所示，研究團隊首先從界面物理機制出發，構建了可動力學調控的納米顆粒自組裝體系。在水-空氣界面上，SnO?納米球在界面張力梯度驅動與顆粒間靜電排斥力協同作用下，自發形成六方緊密排列的單層結構。與傳統滴涂或旋涂方式不同，該方法通過精確控制注射速率以及液面下降速度，實現界面組裝過程的可控演化，從而避免多層堆積與局部塌陷。基于此，單層薄膜在8英寸晶圓上實現轉移。光學顯微與SEM統計結果顯示，納米顆粒排列高度有序，薄膜厚度均一。該結果證明，自組裝不僅可以實現微觀有序結構構筑，也能夠滿足晶圓級制造對宏觀均勻性的嚴苛要求，為納米材料規模化應用奠定關鍵工藝前提。

圖1.在8英寸晶圓上進行納米材料的自組裝和集成。

II界面鈍化護航：破解濕法腐蝕失效機制

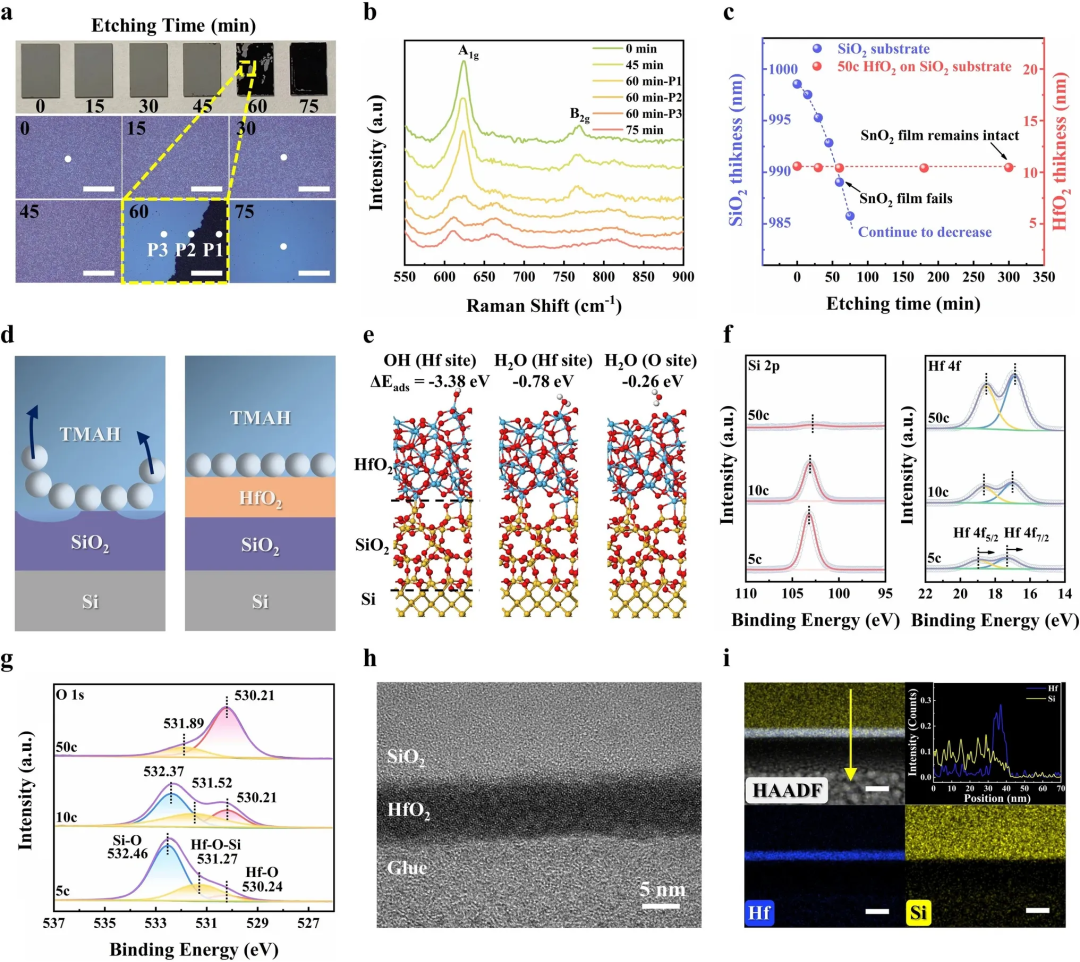

如圖2所示，在TMAH濕法腐蝕釋放懸浮MEMS結構過程中，研究發現納米薄膜并非因自身溶解而失效，而是腐蝕液穿透多孔結構后侵蝕下方SiO?絕緣層，導致界面脫附與整體剝離。截面表征與時間序列腐蝕實驗表明，界面破壞是限制納米膜兼容MEMS工藝的根本原因。

針對這一機制，團隊引入約10.5 nm厚的ALD HfO?鈍化層，構建致密阻隔界面。HfO?層有效抑制OH-向Si界面的擴散與反應，在長時間腐蝕后仍保持界面完整。腐蝕前后結構對比顯示，鈍化層存在時納米膜形貌保持穩定，無明顯脫落或裂紋擴展。該策略不僅提升單層自組裝膜的耐腐蝕能力，也支持多層結構與不同納米材料體系的穩定存在，體現出良好的材料普適性與工藝兼容性。

圖2.SnO?薄膜失效機理分析及HfO?鈍化保護作用。

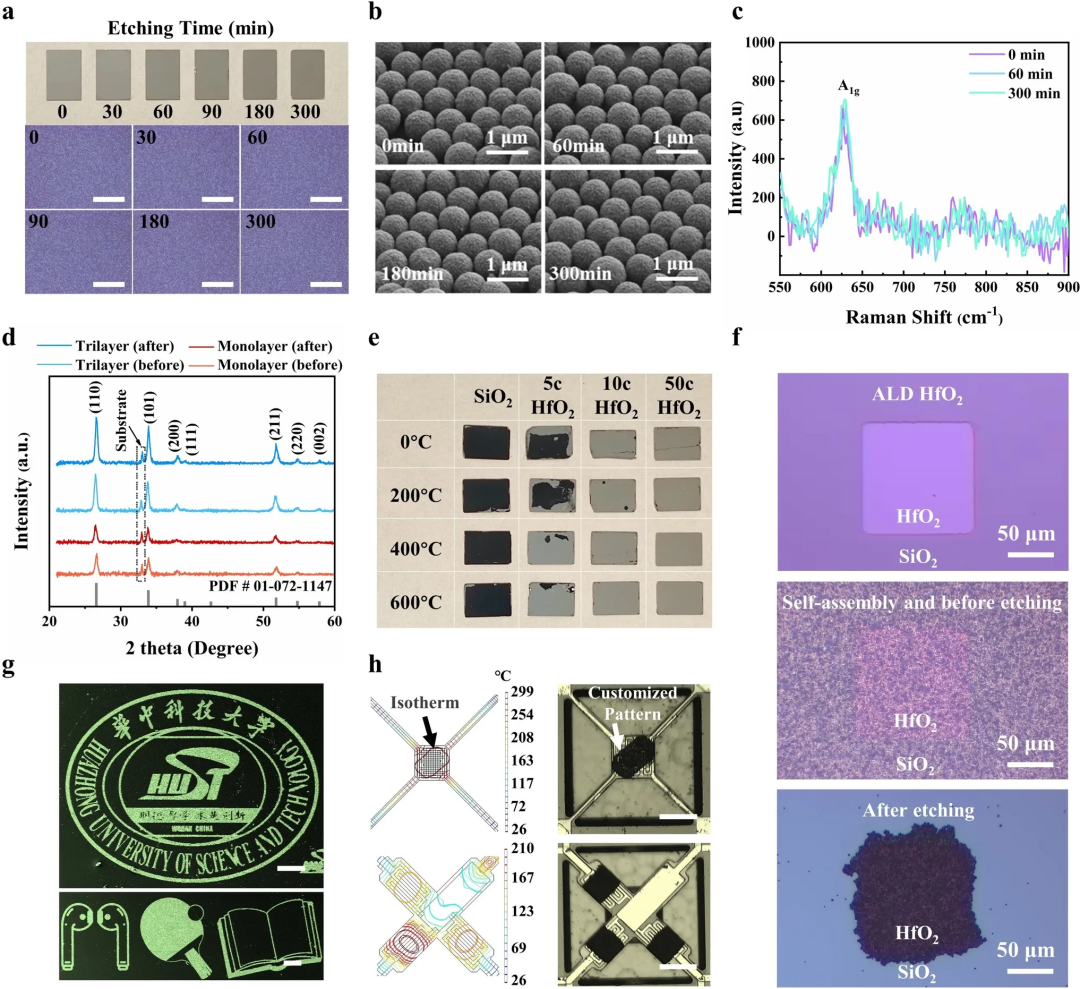

如圖3所示，本研究采用成膜-圖形化-釋放的工藝重構路徑。在平面階段完成光刻定義，避免懸浮結構導致后續光刻膠塌陷或光刻膠引發懸浮結構膜層斷裂等問題。圖形化后的敏感區域與微加熱器實現精準對位，顯著提升器件結構完整性與良率。結果驗證了晶圓級自組裝與界面鈍化技術在實際器件層面的可制造性與可靠性。

圖3. HfO?界面鈍化圖案化技術的保護效果。

III晶圓級制造示范與規模化潛力

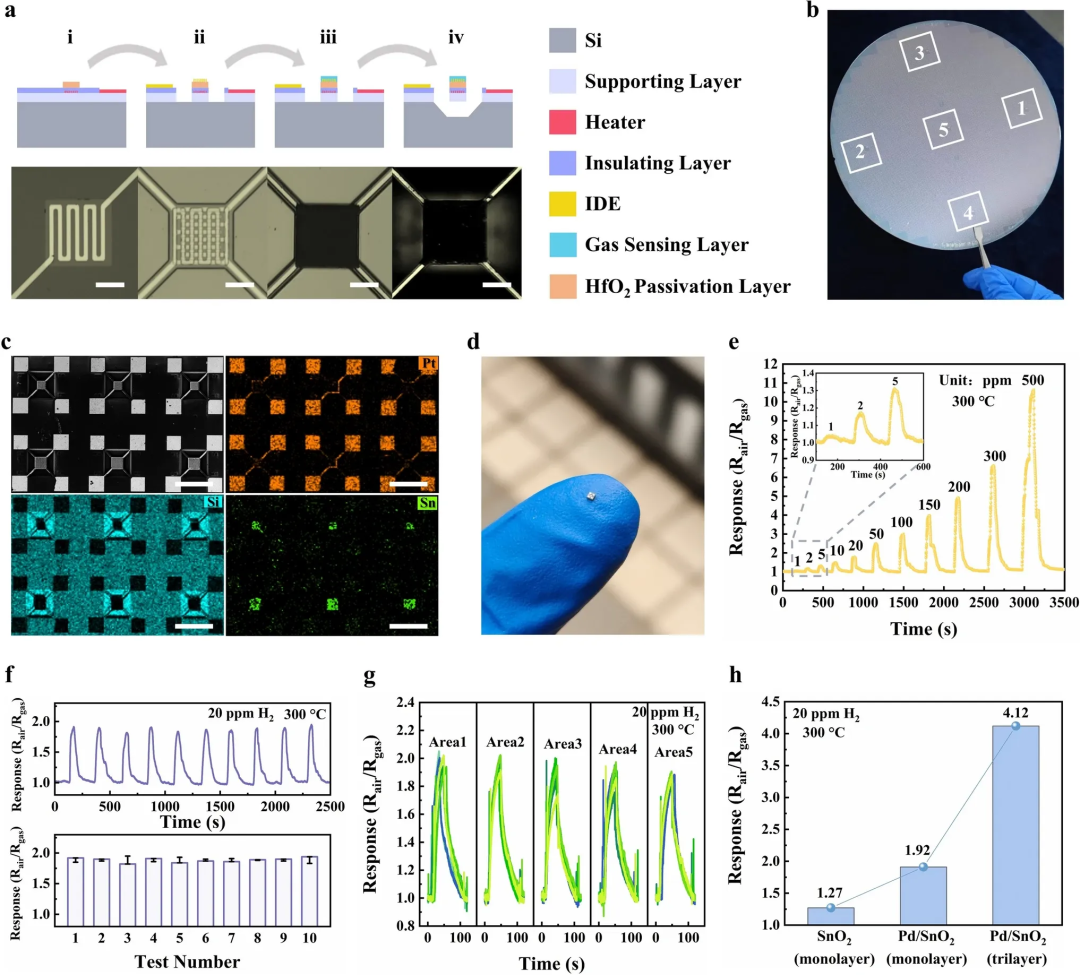

如圖4所示，團隊在8英寸晶圓上成功完成Pd/SnO? MEMS氫氣傳感芯片的批量集成制造。晶圓級加工過程實現從材料構筑、圖形化、界面鈍化到結構釋放的完整閉環。不同區域芯片性能分布均勻，說明工藝在晶圓尺度具備良好穩定性。實驗測試表明，芯片在300 °C工作條件下響應穩定，線性范圍覆蓋1–500 ppm氫氣濃度區間。統計25個隨機選取器件，其響應偏差低于5%，顯示出優異的一致性與可重復性。

圖4.MEMS H?傳感芯片的制造工藝及性能評估。

IV總結

本研究提出了一種適用于納米材料兼容三維MEMS傳感芯片的晶圓級自組裝與界面鈍化圖形化集成技術。通過構建“film-first, cantilever-later”的工藝策略，實現了納米材料在MEMS結構釋放前的圖形化定義，從而避免了懸浮結構階段轉移材料帶來的結構損傷與工藝不穩定問題。

在晶圓級自組裝過程中，SnO?納米球在水-空氣界面形成均勻單層薄膜結構，并成功轉移至8英寸晶圓，實現大面積、高一致性的功能薄膜構筑。針對TMAH濕法腐蝕釋放過程中納米膜失效問題，研究系統揭示了腐蝕液穿透多孔膜后侵蝕下方SiO?界面層是導致整體脫落的根本原因。為此，引入ALD HfO?界面鈍化層有效抑制OH?擴散與界面反應，顯著提升了納米膜在濕法腐蝕過程中的結構穩定性。

基于上述技術路線，成功實現Pd/SnO? MEMS氫氣傳感芯片的晶圓級制造。器件表現出良好的線性響應、較快的響應速度以及優異的一致性，驗證了該集成策略在實際MEMS傳感器制造中的可行性與可靠性。

總體而言，本研究建立了一種兼具可圖形化、可擴展性與工藝兼容性的納米材料晶圓級集成方法，為高性能MEMS傳感芯片的規模化制造提供了有效技術路徑。

來源：納微快報
