實驗名稱：磁耦合諧振天線無線傳輸測試

研究方向：低頻通信

實驗內容：在發射端，由信號發生器產生的信號經過功率放大器放大并饋入磁耦合諧振天線，從而輻射磁場；在接收端，使用有源環形天線將接收到的磁場信號轉換為電信號，并分別使用鎖相放大器與頻譜分析儀分析接收信號的時域與頻域特征。

測試設備：ATA-4052C高壓功率放大器，任意函數發生器，有源環形天線，鎖相放大器，頻譜分析儀等。

實驗過程：

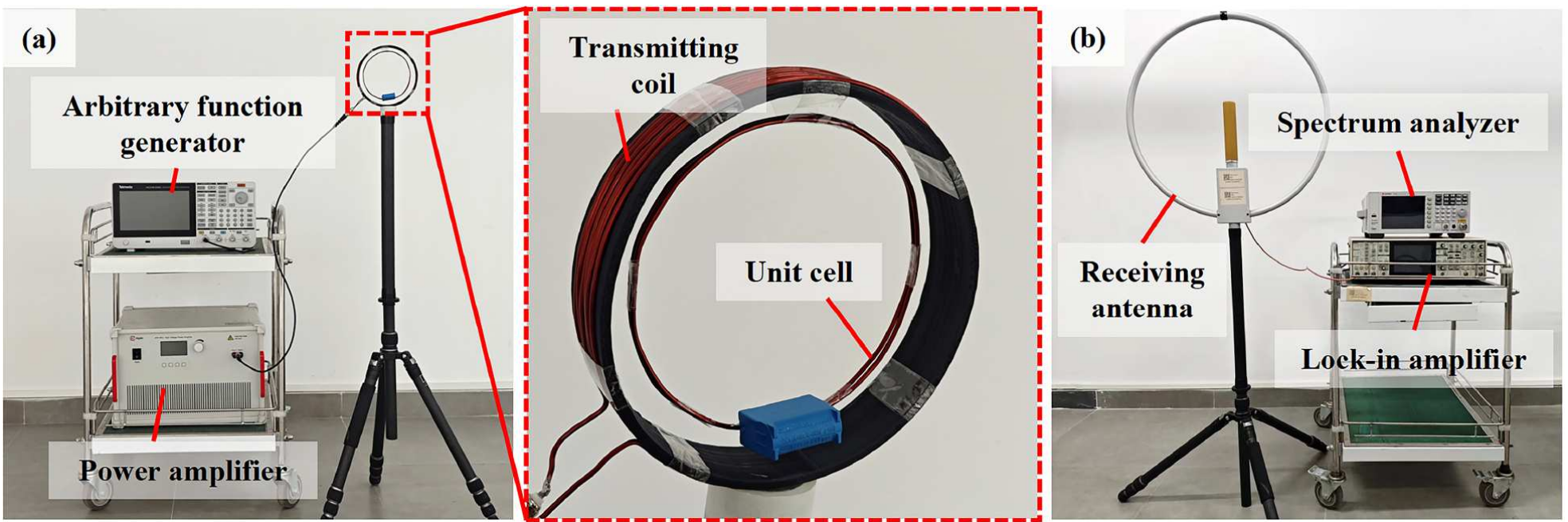

圖1：實驗測試系統圖

1、頻譜測試：首先由任意函數發生器生成掃頻信號，并使用功率放大器將信號進行放大，放大后的信號饋入天線；記錄并分析頻譜儀接收到的頻域信號，完成磁耦合諧振天線的頻率響應測試。

2、遠距離傳輸測試：首先進行信號調制，采用ASK調制方案，通過任意函數發生器生成50%占空比的ASK信號，并使用功率放大器將調制信號的電壓（電流）放大到儀器承受最大值，高功率信號饋入天線；根據鎖相放大器接收到的時域信號失真程度移動接收端位置，測量最遠有效傳輸距離。

實驗結果：

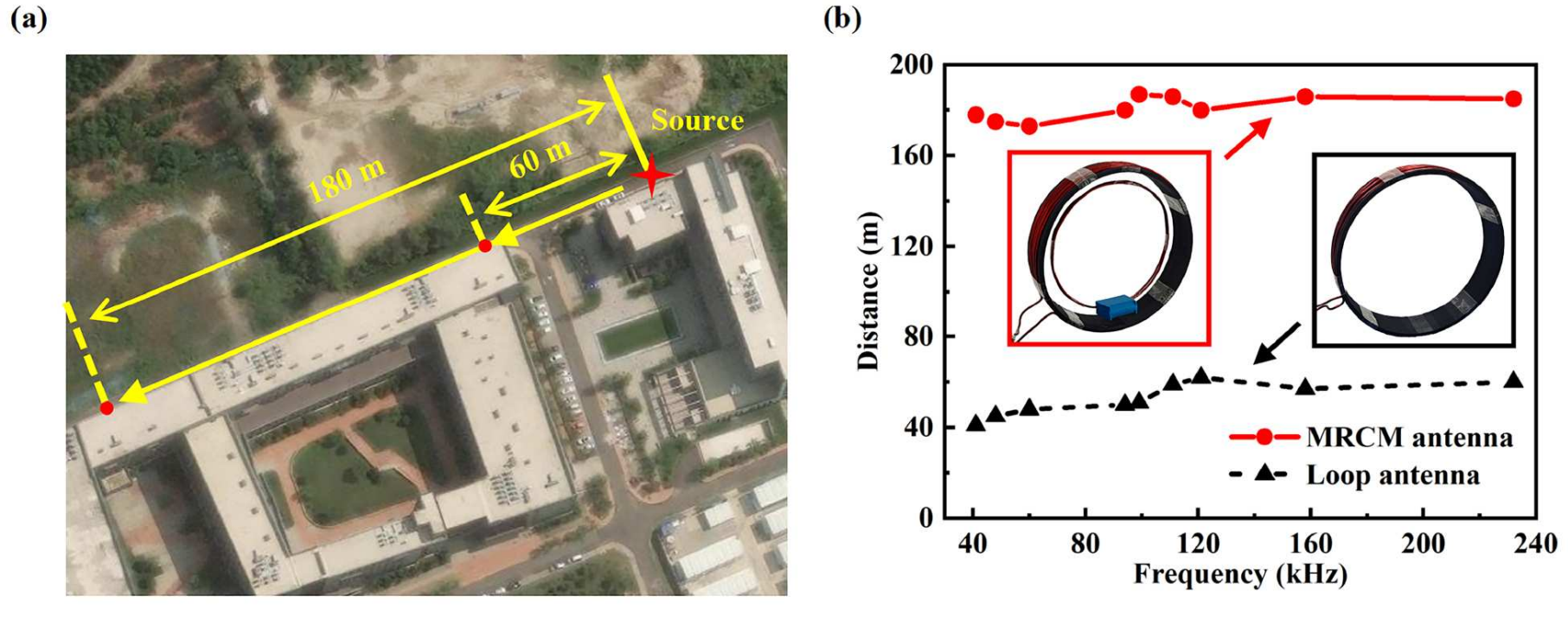

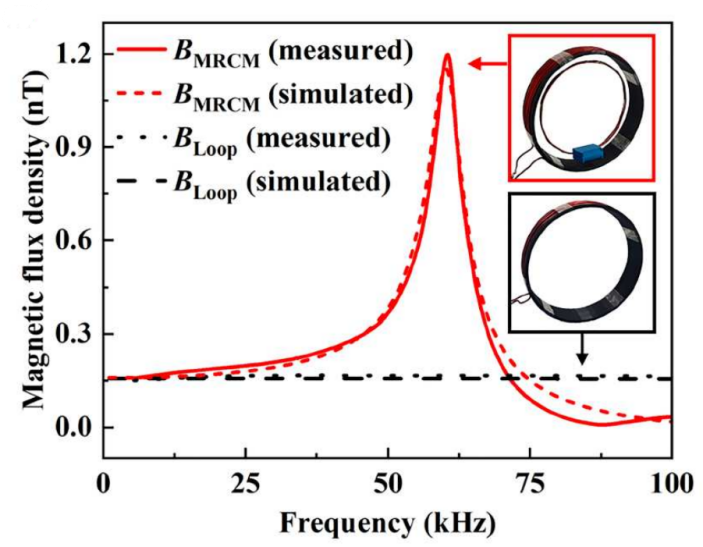

圖：實驗結果

1、磁耦合諧振天線在諧振頻率磁場輻射獲得顯著增強，同等測試條件下為傳統環形天線的7倍；

2、在200W輸入功率下成功實現180m遠距離傳輸，是傳統環形天線的3倍。

功率放大器推薦：ATA-4052C高壓功率放大器

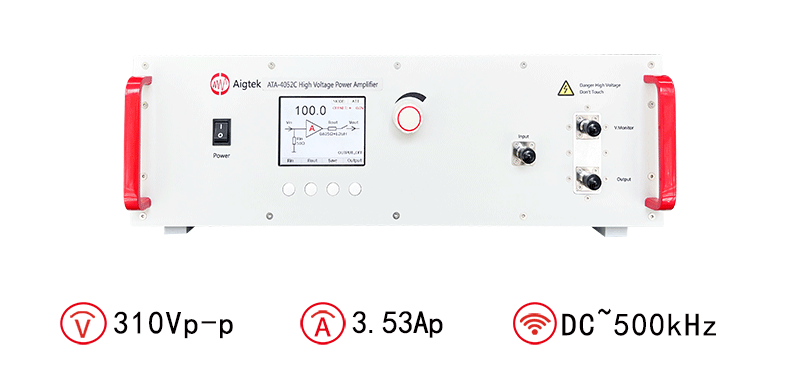

圖：ATA-4052C高壓功率放大器指標參數
