之前給大家簡單介紹了如何通過電流、制冷量等重點參數來選擇符合需求的TEC型號，今天再用一個具體的應用案例來加深認識。

先讓我們來復習一下之前介紹過的5個重點參數：

Qcmax（最大制冷量）

定義：TEC在最大溫差ΔTmax為0時的最大制冷能力。

選型建議：我們應當根據應用場景中的實際制冷需求進行計算，同時再增加一定裕量。

ΔTmax（最大溫差）

定義：當半導體制冷器接通最大電流值Imax 時，TEC放熱面和吸熱面之間的溫差。

選型建議：實際選型時ΔTmax應略高于應用需求的溫差。但需要注意的是，溫差越大，COP、Qc等參數往往會越低。

Imax（最大工作電流）

定義：實現最大制冷量Qcmax時所需的電流。

選型建議：我們應當根據供電系統能力，選擇能夠匹配電源輸出的TEC，避免超過電流限制。

Umax（最大工作電壓）

定義：實現制冷量Qcmax時所需的電壓。

選型建議：確保電源電壓范圍覆蓋TEC的最大電壓，避免無法驅動TEC達到設計性能。當超過建議的最大電壓時，產品效率會大幅下降。

COP（性能系數）

定義：TEC的能效指標，COP = Qc/Pin，值越高越節能。

選型建議：在滿足性能需求的前提下，建議選擇COP高的TEC，對降低能耗很有幫助。

接下來是選型必須考慮到的幾個步驟：

01 明確應用需求

制冷需求（Qc）：比如希望在1分鐘內將目標物體冷卻到5℃。

工作溫差（ΔT）：比如環境溫度為35℃，需將冷端維持在15℃，由于冷片工作時熱面溫度會上升，冷片冷熱面間溫差會增加，因此ΔT≥25℃。

可提供電源：比如實際能夠提供12V恒壓電源，最大功率為40W。

確認外界是否存在其他熱源等。

02 計算相關參數

根據目標物體的參數進行計算，明確所需的制冷量、是否存在其他熱負荷、TEC與目標物體的接觸方式等。

03 根據需求選擇TEC型號

根據需求進行選型及對比，優先選擇符合電流、電壓和熱量需求的型號。電壓和電流通常為Imax/Vmax的70%-80%。如TEC-12706，31℃下Vmax為15.4V，推薦使用的電源電壓為12V左右。如果有多個TEC型號符合實際應用中的參數需求，可通過對比各型號曲線圖做出最優選擇。

04 評估散熱方案

TEC的性能與熱端散熱效率密切相關，選型時需確保散熱方案能滿足TEC熱端的散熱需求（例如選擇合適的散熱器和風扇），散熱方案的散熱能力必須≥制冷片發熱量。

最后是實踐時間，這次以某品牌的脫毛儀為例：

01 明確應用需求：

某品牌脫毛儀需要在半分鐘內將一塊30*30*8mm的人造藍寶石由室溫25℃冷卻至10℃，目的是為了降低使用者在使用過程中的不適感。客戶可提供一款5V恒壓電源供電，最大功率不超過10W，且TEC安裝空間不超過30*30mm。

02 計算相關參數：

藍寶石所需制冷量Qc計算公式：

Qc=（c*m*?T）/t

c為藍寶石比熱，室溫下（25℃）約0.7788J/(g*℃)；質量m為11.52g；溫差?T取20℃；工作時間t取30s。Qc=(0.7788*11.52*20)/30=5.98W，在不考慮熱阻的情況下，選擇Qc ≥5.98W，長寬均小于30*30mm的TEC。

03 根據需求選擇TEC型號：

如有多個TEC型號可滿足以上需求，接下來需要通過對比不同型號的曲線圖做出最優選擇。以下是TEC-07103的四大性能曲線：

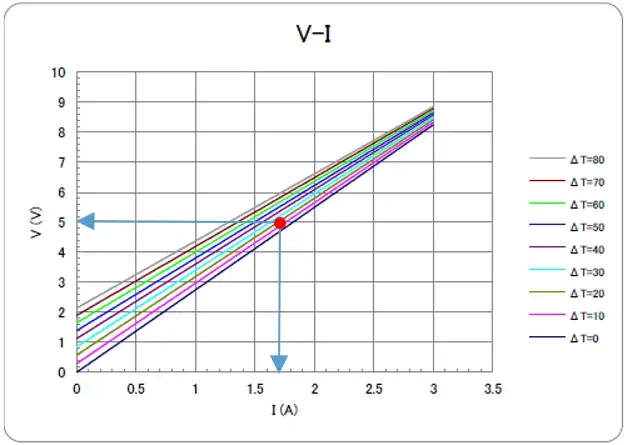

首先查看V-I曲線：在20℃溫差下，5V電壓對應的電流約1.7A，未超過電源電流上限。

V-I曲線圖

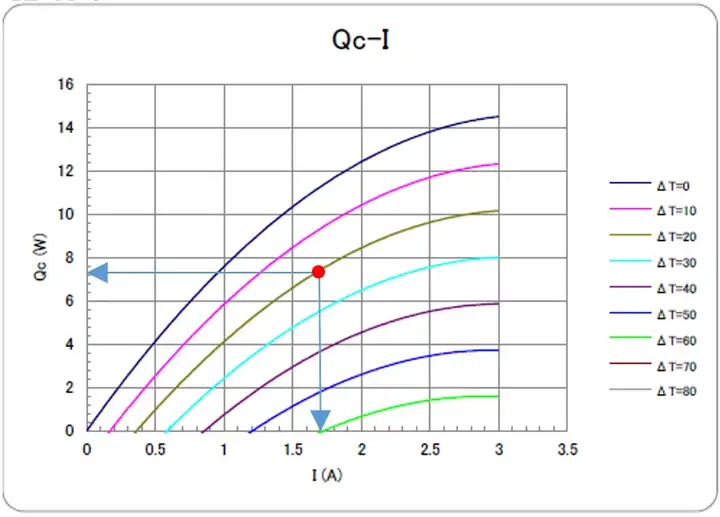

再根據電流查看Qc-I曲線：20℃溫差下Qc約7.3W，滿足制冷量需求。

Qc-I曲線圖

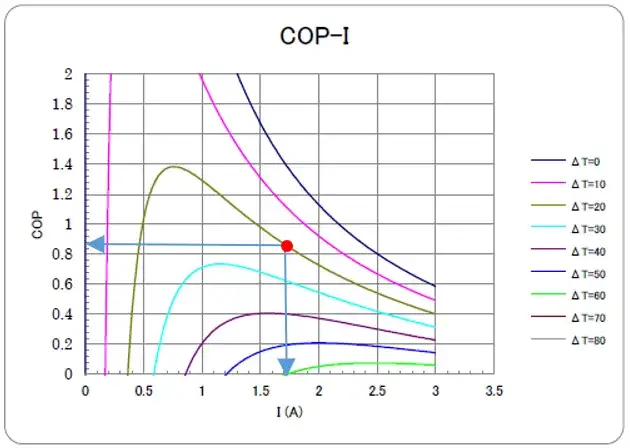

接著查看COP-I曲線：在此工況下COP值約為0.9。

COP-I曲線圖

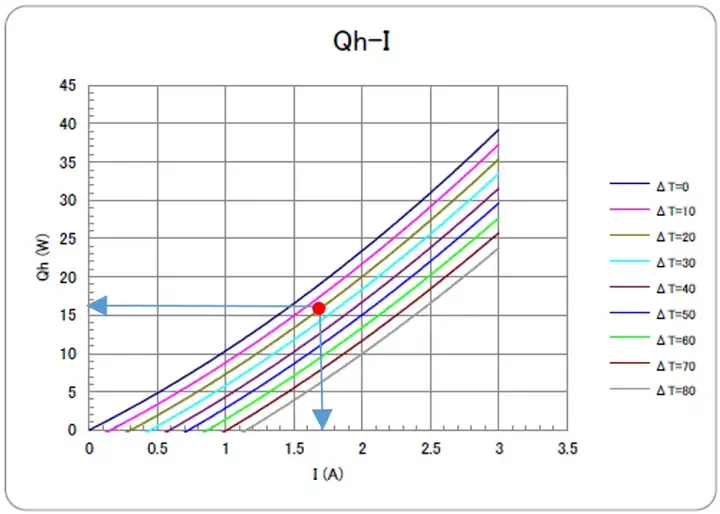

最后查看Qh-I曲線：1.7A電流對應的Qh約16W。也可以通過計算公式獲取發熱量

Qh=U*I+Qc=5V*1.7A+7.3W=15.8W。

Qh-I曲線圖

04 評估散熱方案：

完成選型后，為了保證散熱效能，我們需要選擇導熱性能優良的散熱片與控制電路：即風扇和翅片的散熱能力必須大于冷片的發熱量15.8W，否則會導致冷片工作時熱面熱量堆積，造成制冷效果降低甚至制冷片損壞。

TEC選型時注意避免常見誤區：

1.過度追求ΔTmax ：高溫差往往伴隨低COP，導致效率下降。2.忽視散熱問題：熱端散熱不足會顯著降低TEC性能，甚至造成故障。3.只關注參數，不考慮品牌與質量：劣質制冷片可能存在壽命短、性能不穩定的問題。

以上就是詳細的TEC選型教程。總之，如何正確選擇半導體制冷片是一個平衡性能、能效和成本的過程。掌握Qmax、ΔTmax、Imax、Umax這些核心參數的應用技巧，可以有效幫助你找到適合的型號。另外，選型完成后別忘了評估散熱方案（之后也會進行詳細的講解說明），否則系統的整體性能和穩定性會受到影響哦~
