系統集成常用溫濕度傳感器/變送器技術特性與集成應用分析

摘要：針對工業自動化、智慧建筑、物聯網等領域的系統集成需求，本文對10款主流溫濕度傳感器/變送器（含RS485、RJ45、WiFi、ZigBee、NB-IoT、LoRa、GPRS信號輸出及復合接口類型）進行技術拆解。通過分析其通信原理、傳輸特性、功耗表現、集成要點及適用場景，結合實測數據與行業案例，構建多維度選型評估體系。研究表明：單一信號輸出產品適用于特定場景，復合接口與POE供電產品憑借部署靈活性成為系統集成主流，低功耗廣域網（LPWAN）類傳感器在遠距離監測場景中優勢顯著。本文可為系統集成商提供技術選型參考，推動環境監測系統的標準化與高效化部署。

關鍵詞：溫濕度傳感器；系統集成；通信協議；傳輸特性；選型分析

1 引言

溫濕度監測是環境感知系統的核心環節，傳感器/變送器的信號輸出方式直接決定系統集成效率、數據可靠性及運維成本。當前市場主流產品涵蓋有線（RS485、RJ45、POE）與無線（WiFi、ZigBee、NB-IoT、LoRa、GPRS）兩大類別，部分產品采用復合接口設計以適配復雜集成場景。本文聚焦10款系統集成高頻應用產品，從技術原理到工程實踐進行全方位解析，為不同場景下的選型決策提供理論支撐與實踐指導。

2 核心技術原理與集成特性分析

2.1 單一信號輸出類傳感器/變送器

2.1.1 RS485信號輸出型【可疊加開關量信號控制輸出+溫濕度數據記錄】

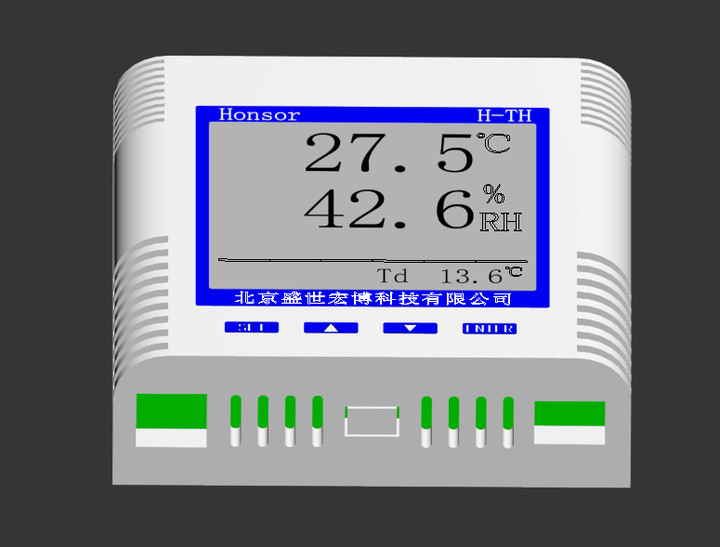

RS485信號輸出

RS485信號輸出溫濕度傳感器/變送器核心特性如下：

? 通信原理：基于差分信號傳輸技術，遵循EIA/TIA-485標準，通過兩根信號線（A/B）實現數據雙向傳輸，支持多點組網（最多32個節點），抗干擾能力較強。

? 集成特性：傳輸距離單段最大1200米（需匹配阻抗），支持中繼擴展；數據速率可在100kbps（1200米）至10Mbps（10米）之間自適應；主流支持Modbus RTU協議，部分兼容Profibus協議；供電要求為DC 12-24V，待機功耗5-15mA。

? 集成要點：需配置終端匹配電阻（120Ω），避免總線反射導致數據失真；布線需遠離強電磁干擾源，推薦使用屏蔽雙絞線，提升信號傳輸穩定性。

? 典型應用：工業車間、冷鏈倉儲、大型機房等場景的本地組網監測，適配中遠距離、多點集中監測需求。

2.1.2 RJ45信號輸出型【可疊加開關量信號輸入采集+開關量信號控制輸出+溫濕度數據記錄】

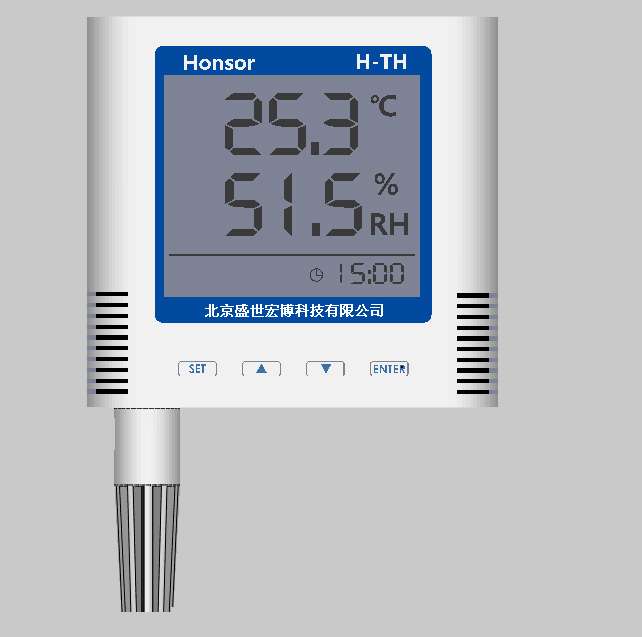

RJ45以太網信號輸出溫濕度變送器

RJ45信號輸出溫濕度傳感器/變送器（可POE供電）核心特性如下：

? 通信原理：基于以太網傳輸協議（TCP/IP），通過RJ45接口實現數據全雙工交互，可直接接入局域網，兼容性強。

? 集成特性：采用標準Cat5e/Cat6線纜時，傳輸距離可達100米；數據速率支持10/100Mbps自適應；支持Modbus TCP、SNMP、HTTP等多種協議；供電方式可選擇獨立DC 12V或POE供電（需選用兼容型號）。

? 集成要點：可直接接入現有局域網，通過路由器實現遠程訪問與數據管控；需配置IP地址與子網掩碼，確保與系統網關兼容，避免網絡沖突。

? 典型應用：智慧建筑、數據中心、實驗室等場景的網絡化監測，適配需要遠程管控、高速數據傳輸的需求。

2.1.3 WiFi信號輸出型【可疊加開關量信號控制輸出+溫濕度數據記錄】

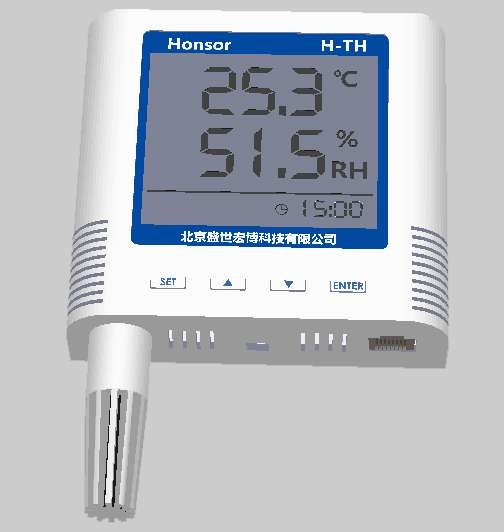

WiFi溫濕度傳感器

WiFi信號輸出溫濕度傳感器/變送器核心特性如下：

? 通信原理：遵循IEEE 802.11b/g/n/ac標準，工作于2.4GHz/5GHz頻段，通過無線AP實現數據傳輸，無需布線，部署靈活。

? 集成特性：傳輸距離室內30-100米、室外開闊地300米；數據速率最高可達9.6Gbps（WiFi 6型號）；支持TCP/IP、MQTT、WebSocket等協議；待機功耗1W，工作功耗300-800mW。

? 集成要點：需配置WiFi SSID與密碼，支持DHCP自動獲取IP；需考慮現場信號遮擋與電磁干擾問題，信號薄弱區域可增加AP中繼增強覆蓋。

? 典型應用：智能家居、小型辦公區、臨時監測點等場景的無線組網，適配布線不便、監測點位靈活調整的需求。

2.1.4 ZigBee信號輸出型【可疊加開關量信號控制輸出+溫濕度數據記錄】

添加圖片注釋，不超過 140 字（可選）

ZigBee信號輸出溫濕度傳感器/變送器核心特性如下：

? 通信原理：基于IEEE 802.15.4標準，采用Mesh自組網技術，支持星型、樹型拓撲結構，可實現多節點協同傳輸。

? 集成特性：傳輸距離50-300米，支持多跳擴展，覆蓋范圍可靈活延伸；數據速率20-250kbps，適配低速率數據傳輸需求；支持ZigBee HA/SE協議，兼容Modbus協議；待機功耗0.1W，工作功耗5-20mW，功耗較低。

? 集成要點：需部署協調器（Coordinator）管理整個傳感器網絡，單網絡最多支持65535個節點，適合大規模組網；適配低速率、低功耗的監測場景。

? 典型應用：智能家居、農業大棚、工業傳感器集群等場景的低功耗組網，適配多點、分散式監測需求。

2.1.5 NB信號輸出型（NB-IoT）【可疊加開關量信號控制輸出+溫濕度數據記錄】

添加圖片注釋，不超過 140 字（可選）

NB-IoT信號輸出溫濕度傳感器/變送器核心特性如下：

? 通信原理：基于蜂窩網絡的低功耗廣域網技術，工作于授權頻段，依賴運營商基站覆蓋，無需自建網關，部署成本低。

? 集成特性：傳輸距離可達1-10公里（深度覆蓋，適配復雜地形）；數據速率20-200kbps，適合非實時數據傳輸；支持CoAP、MQTT、LwM2M協議；待機功耗0.02W，工作功耗50-200mW，電池續航可達3-5年。

? 集成要點：需插入NB-IoT SIM卡，支持電信、移動、聯通主流頻段；數據傳輸延遲較高（10-100ms），不適用于實時監測場景，需結合需求選型。

? 典型應用：智慧城市、遠程抄表、戶外無人值守監測點等場景，適配遠距離、低功耗、無人運維的需求。

2.1.6 LoRa信號輸出型

添加圖片注釋，不超過 140 字（可選）

LoRa信號輸出溫濕度傳感器/變送器核心特性如下：

? 通信原理：采用擴頻調制技術，工作于433/868/915MHz免授權頻段，支持LoRaWAN協議棧，抗干擾能力強，傳輸距離遠。

? 集成特性：傳輸距離城市環境2-5公里、開闊地20公里，覆蓋范圍廣；數據速率0.3-37.5kbps，適配低速率遠距離傳輸；支持LoRaWAN（OTAA/ABP激活）協議；待機功耗0.01W，工作功耗30-100mW，電池續航可達8-10年。

? 集成要點：需部署LoRa網關（Gateway）對接網絡服務器（如TTN、ChirpStack）；支持全球多頻段，適配跨區域項目部署，可根據現場環境選擇合適頻段。

? 典型應用：農業監測、油田礦區、大型園區等場景的遠距離低功耗監測，適配大范圍、分散式、無人值守的監測需求。

2.1.7 GPRS信號輸出型【可疊加開關量信號控制輸出+溫濕度數據記錄】

添加圖片注釋，不超過 140 字（可選）

GPRS信號輸出溫濕度傳感器/變送器核心特性如下：

? 通信原理：基于GSM蜂窩網絡，通過GPRS（通用分組無線業務）實現數據分組傳輸，依賴運營商基站覆蓋，無需自建傳輸網絡。

? 集成特性：傳輸距離依賴基站覆蓋（理論無上限），適配偏遠無其他網絡覆蓋區域；數據速率最高171.2kbps；支持TCP/IP、PPP協議；功耗中等，待機50mW，工作300mW，電池續航6-12個月。

? 集成要點：需插入GSM SIM卡，支持2G/3G網絡（部分型號兼容4G）；數據傳輸成本高于NB-IoT，適合無NB-IoT覆蓋的偏遠區域。

? 典型應用：偏遠地區監測、移動設備監測、應急通信等場景，適配無其他無線網絡覆蓋的特殊需求。

2.2 復合接口與特殊設計類

2.2.1 RS485信號輸出+RJ45接口型

添加圖片注釋，不超過 140 字（可選）

RS485信號輸出+RJ45接口型溫濕度傳感器/變送器核心特性如下：

? 技術特點：本質為RS485傳感器，采用RJ45接口替代傳統接線端子，兼容網線傳輸差分信號，兼顧RS485的穩定性與RJ45接口的便捷性。

? 集成優勢：布線便捷，可利用現有網線資源，大幅降低施工成本；網線屏蔽層可提升信號抗干擾能力，保障數據傳輸穩定；RJ45接口標準化程度高，便于插拔維護，降低運維成本。

? 集成要點：需明確接口引腳定義（通常1-2腳為A/B信號，3-6腳為GND/VCC），避免與以太網信號混淆，防止接線錯誤導致設備故障。

? 典型應用：工業自動化系統、舊設施改造項目的RS485網絡升級，適配原有網線資源、需提升維護便捷性的場景。

2.2.2 POE網線供電以太網信號輸出型

添加圖片注釋，不超過 140 字（可選）

POE供電溫濕度傳感器/變送器核心特性如下：

? 通信原理：融合POE供電（Power over Ethernet）與以太網通信技術，遵循IEEE 802.3af/at標準，通過單根網線同時傳輸電力與數據，簡化部署流程。

? 集成特性：供電參數為輸出電壓44-57V DC，功率15.4W（af標準）/30W（at標準）；傳輸距離100米（Cat5e/Cat6線纜）；測量精度較高，溫度±0.1-0.5℃，濕度±2-3% RH；支持POE與DC雙供電切換，具備冗余設計，提升設備可靠性。

? 集成優勢：部署效率提升40%，無需單獨部署供電線路，減少布線成本30-50%；維護成本降低65%，設備安裝與檢修無需單獨斷電；兼容現有以太網架構，支持即插即用，適配高密度監測場景。

? 典型應用：數據中心、智能樓宇、冷鏈物流等場景的高密度監測點，適配布線空間有限、需高效部署與運維的需求。

2.2.3 雙RJ45數字接口+RS485信號輸出（磁吸式）

雙RJ45數字接口+RS485信號輸出（磁吸式）溫濕度傳感器/變送器核心特性如下：

? 技術特點：配備雙RJ45接口實現冗余通信（主備鏈路切換），同時支持RS485信號傳輸，采用磁吸式安裝設計，部署靈活。

? 集成優勢：通信冗余設計可保障數據傳輸可靠性，支持鏈路故障自動切換，避免數據丟失；磁吸式安裝無需打孔固定，適合臨時部署或頻繁移動的監測場景；同時支持RS485總線與以太網擴展，兼容性強，適配復雜集成環境。

? 集成要點：需配置主備RJ45接口的IP/地址參數，確保主備鏈路協同工作；磁吸安裝需確保吸附面平整，承重需≥2kg，防止設備脫落。

? 典型應用：設備機房、臨時監測區域、需要快速部署的應急場景，適配監測點位靈活調整、對數據傳輸可靠性要求高的需求。

3 性能對比與實驗驗證

3.1 關鍵參數對比

3.2 多場景性能測試

選取4款代表性產品（RS485、WiFi、LoRa、POE）進行實測，測試環境涵蓋工業車間（強干擾）、戶外園區（遠距離）、智能樓宇（高密度），測試結果如下，為實際集成選型提供數據支撐：

? 工業車間場景：RS485與POE產品抗干擾性最優，數據丟包率低于1%；WiFi產品受車間強電磁干擾影響，數據丟包率達8%，不適用于強干擾工業環境。

? 戶外園區場景：LoRa產品在3公里距離內數據傳輸穩定，延遲＜1s，無需中繼設備；RS485產品需部署3級中繼才能覆蓋同等距離，部署成本增加40%。

? 智能樓宇場景：POE產品部署效率最高，單個監測點位施工時間不超過10分鐘，且可利用現有以太網布線；WiFi產品因AP覆蓋范圍限制，需額外增加30%的網關設備，才能實現全樓宇覆蓋。

4 系統集成選型決策矩陣

5 結論與展望

5.1 結論

? 有線傳輸類（RS485、RJ45、POE）憑借高可靠性、低延遲的優勢，仍是工業自動化、數據中心等對數據穩定性要求高的場景的首選方案。

? 無線傳輸類中，LoRa與NB-IoT憑借遠距離、低功耗的特性，在戶外無人值守、大范圍監測場景中占據主導地位；WiFi與ZigBee則更適合中短距離、小范圍組網，適配布線不便的場景。

? 復合接口與POE供電產品通過簡化布線流程、提升設備兼容性，成為當前系統集成的主流趨勢，其在部署效率與長期維護成本上的優勢尤為突出。

? 系統集成選型需綜合考慮傳輸距離、設備功耗、現場干擾環境、成本預算四大核心因素，避免單一指標導向，確保選型方案與實際應用場景高度匹配。

5.2 展望

未來溫濕度傳感器/變送器將向三大方向迭代發展：一是低功耗與高精度深度融合，例如LoRa傳感器測量精度有望提升至±0.1℃，兼顧遠距離傳輸與數據準確性；二是多協議兼容升級，支持有線與無線雙模切換，提升設備在復雜場景中的適配能力；三是智能化賦能，集成邊緣計算與AI預警功能，實現溫濕度數據的實時分析與異常預警，降低運維成本。系統集成商應重點關注技術標準化進展（如LoRaWAN協議的普及應用），推動不同品牌、不同類型設備的互聯互通，降低異構系統的集成成本，助力環境監測系統向標準化、高效化、智能化升級。
