音頻解碼器的核心作用是將?數字音頻信號轉換為模擬音頻信號?，以便通過耳機、揚聲器等設備播放出可聽的聲音。其工作原理涉及兩個關鍵階段：?數字音頻解碼（解壓縮）?和?數模轉換（DAC）?。

?工作原理：

讀取與解析?：解碼器讀取數字音頻文件或流媒體數據，解析文件頭信息（如采樣率、比特率、聲道數等）。

解壓縮（若適用）?：

-對于有損格式（如MP3、AAC），進行?反量化?和?熵解碼?，恢復近似原始采樣值；

-對于無損格式（如FLAC、ALAC），進行?無損還原?，完全恢復原始PCM數據。

數模轉換（DAC）?：將處理后的?PCM數字信號?通過?數模轉換器?轉化為連續的模擬電信號。

輸出驅動?：模擬信號經放大電路驅動耳機或揚聲器發聲。

音頻編解碼芯片-CJC8988

由工采網代理的CJC8988是一顆超低功耗的雙路ADC和DAC的音頻編碼器芯片，有2個耳機放大器或立體聲輸入輸出接口的AD/DA轉換器。專門為低功耗、便攜式設備設計開發的；具備靜音功能和可編程音量調節。

芯片采用成熟的0.18μCMOS工藝，工作電壓1.8V，成本低廉，整個音頻芯片所有通路工作時的總功耗為9mW，錄音和回放通路的信噪比大于96db，總諧波失真大于85dB。音頻數據接口有I2S、24bit/20bit/16bit、 Left Right justified,DSP多種格式；包括，音量控制、靜音、去加重、電源管理、3D增強等功能。

CJC8988在電源電壓降至1.8V時工作，數字核心可以在電壓降至1.5V時工作以節省電力，并且所有電源的zui大電壓為3.3伏。芯片的不同部分也可以在軟件控制下斷電；提供了一個非常小和薄的4x4mmCOL包，理想的用于手持和便攜式系統。

高質量音頻編解碼器芯片：

支持兩路立體聲輸入，即可支持線性輸入也可支持麥克風輸入，單端輸入或者差分輸入可選，當采用差分輸入可顯著提高電源抑制比取得更好的錄音效果。采用帶有自動增益控制的可調增益放大器能保證恒定的錄音音量。

支持多路混音來應對復雜的應用環境，DAC回放和模擬混音功能保證了芯片的靈活應用。

采用去pop聲的設計和上電配置順序，可使得POP聲的影響基本忽略不計。

不同的音頻采樣率，如96 kHz，48 kHz，1 kHz，直接從主時鐘產生不需要外部PLL。

DAC采用3階4bit DSM調制器，SC濾波器和重構濾波器來完成數模轉換。

采用動態校準；classAB兩級運放并要仔細的選擇偏置電流，以保證在盡量低的偏置電流下避免交越失真同時保證THD諧波失真。

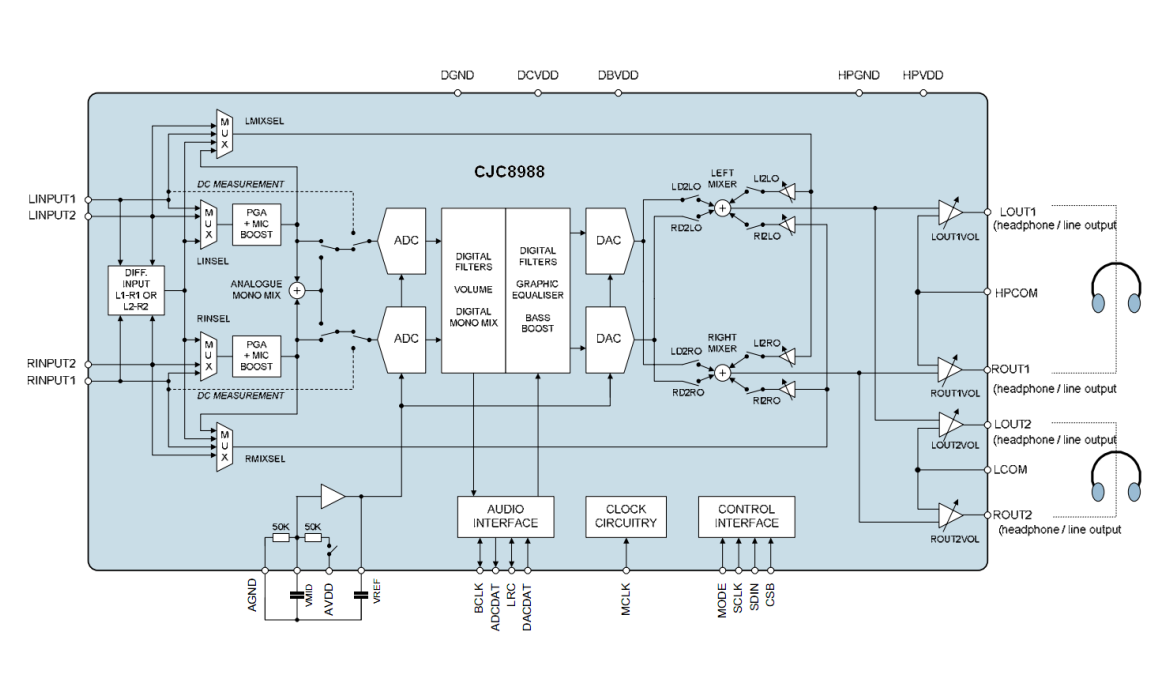

結構圖：

結構圖

Codec芯片 - CJC8988的特性：

DAC信噪比93 dB(“A”加權)，T高清-87dB在48 kHz，1.8V
ADC信噪比91 dB(“A”加權)，THD-81dB在48 kHz，1.8V
2個芯片上的耳機驅動程序
-THD-78dB，信噪比93 dB，16Ω負載Hz，1.8V
數字圖形均衡器
低倍（顯微鏡）
-7.8mW立體聲播放器（1.8V電源）
-16.8mW記錄和回放（1.8V電源）
低電源電壓
-模擬1.8V至3.3V
-數字機芯：1.5V到3.3V
-數字輸入I/O：1.8V至3.3V
256fs/384fs或USB主時鐘速率：12MHz，24MHz
音頻采樣率：8、11.025、16、22.05、24、32、44.1、48、88.2、96個kHz

從內部從主時鐘產生88.2,96kHz主時鐘

4x4mmCOL包裝

典型應用場景:

高端多媒體播放器：低功耗高性能，支持長時間高音質播放

智能手機與平板：小封裝尺寸，豐富信號處理功能提升通話和音樂體驗

手持游戲設備：3D音效增強游戲沉浸感，低功耗延長游戲時間

錄音筆與便攜音頻接口：高質量ADC與可調PGA，適應不同錄音環境
