在射頻系統構建中，同軸電纜與BNC接頭的連接點往往是整個信號鏈路中最脆弱的環節。作為德索連接器（Dosin）的技術工程師，我們發現超過**70%**的回波損耗（Return Loss）異常并非源于產品本身的質量，而是由于連接工藝中的阻抗突變引起的。

阻抗匹配：微觀層面的“平滑過渡”

同軸傳輸線的特征阻抗是由導體直徑比與介質介電常數決定的。在理想狀態下，信號從電纜進入BNC接頭時，其物理結構應保持高度的連續性。

然而，在實際組裝過程中，任何剝線尺寸的偏差或壓接形變，都會在連接點產生寄生電容或電感。這種微小的電抗變化會引發反射波，即回波損耗。回波損耗越高，意味著傳輸到負載端的有效能量越少。

組裝偏差對回波損耗（RL）的深度測算

為了量化連接工藝的重要性，德索實驗室針對同一規格的50Ω BNC連接器，在不同組裝質量下進行了回波損耗對比（數值越高代表性能越好）：

注： 回波損耗 20dB 意味著僅有 1% 的能量被反射；而當 RL 降至 10dB 時，反射能量則飆升至 10%。

? 降低回波損耗的四大核心技巧

要實現極致的阻抗匹配，在操作過程中需掌握以下關鍵技巧：

剝線尺寸的“克米級”控制：

使用高精度剝線鉗，確保電纜的外皮、屏蔽層、介質層和中心芯線嚴格遵循規格書要求。過長的芯線會導致感抗增加，而過短則可能在內部產生空氣間隙，引發阻抗躍變。

焊接熱量的“瞬時控制”：

在焊接中心針時，應遵循“高溫短時”原則。過長時間的加熱會使電纜的物理介質（如PE或PTFE）受熱熔化，改變中心導體的軸心位置，造成同軸結構的破壞。

屏蔽層的360°全環繞端接：

確保電纜屏蔽網均勻分布在連接器尾部的壓接套筒上。任何“漏網”或堆疊都會導致屏蔽完整性受損，不僅引入EMI干擾，更會造成特征阻抗在末端的失控。

壓接模具的精準匹配：

必須使用與連接器規格配套的六角壓接工具。不均勻的壓接變形會導致外導體截面變橢圓，從而產生不連續的電磁場分布。

德索連接器：工藝友好型設計的領先者

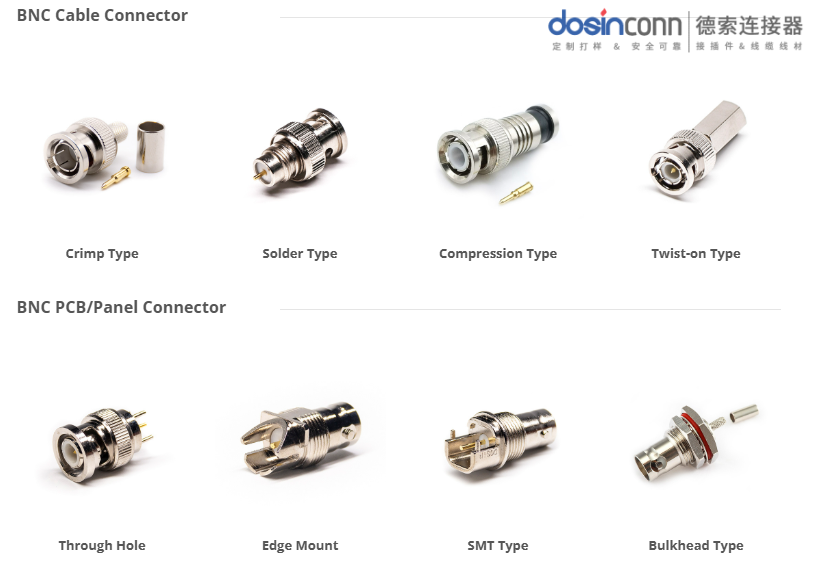

為了幫助客戶降低對人工熟練度的依賴，德索連接器（Dosin）在產品設計上引入了多項降低損耗的創新。我們的BNC系列采用了**“自定位中心針”**結構，通過內部階梯限位確保芯線插入深度百分之百準確。

同時，德索連接器的尾部套筒經過特殊的韌性處理，在壓接時能產生均勻的形變壓力，最大程度地保持了同軸結構的圓度。針對企業端的高精度需求，德索不僅提供優質的射頻硬件，更提供全套的組裝工藝標準建議書。這種從零件生產到終端應用的全鏈路支持，確保了您的每一處射頻連接都能維持極低的回波損耗，為整個系統的信號穩定性保駕護航。
