前言

做便攜設備、IoT 模塊總被電源問題難住?鋰電池充電怕過充過放，電壓不穩影響設備運行，單獨搭充電、保護、升降壓電路又太麻煩?大神直接整出開源全能鋰電池 BMS，三合一集成充電、保護、DC-DC 升降壓功能，3-5V 靈活穩壓輸出，電子愛好者和硬件開發者直接省大功夫!

可能有人要說了 —— 這不就是個普通的電池管理板嗎?哼哼，可沒那么簡單!

功能介紹

「三合一」核心全能：一站式集成充電管理 + 電池保護 + DC-DC 升降壓轉換，不用單獨搭建多套電路，便攜設備、IoT 模塊的鋰電池電源管理需求一次滿足

精準鋰電充電：專為單節鋰電池設計線性充電方案，可通過外部電阻自定義充電電流，還集成狀態指示二極管，充電狀態一目了然

四重安全防護：經典保護芯片組合加持，實現過充、過放、過流、短路全場景保護，異常時自動切斷電池通路，鋰電池使用壽命更有保障

自動升降壓穩壓：單電感同步升降壓設計，電池電壓低時自動升壓、電壓高時自動降壓，穩定輸出 3-5V 電壓，完美適配 3.3V/5V 的便攜設備、IoT 模塊

低功耗高轉換效率：輕載時自動進入 PFM 低功耗模式，靜態電流僅 19μA，續航超友好;升降壓轉換效率最高達 96%，電能利用率拉滿

畢竟從零搭充電、保護、升降壓電路又費時間又費精力，有了這個開源全能 BMS，直接復刻就能用，大幅縮短開發周期!

核心功能模塊 & 芯片方案

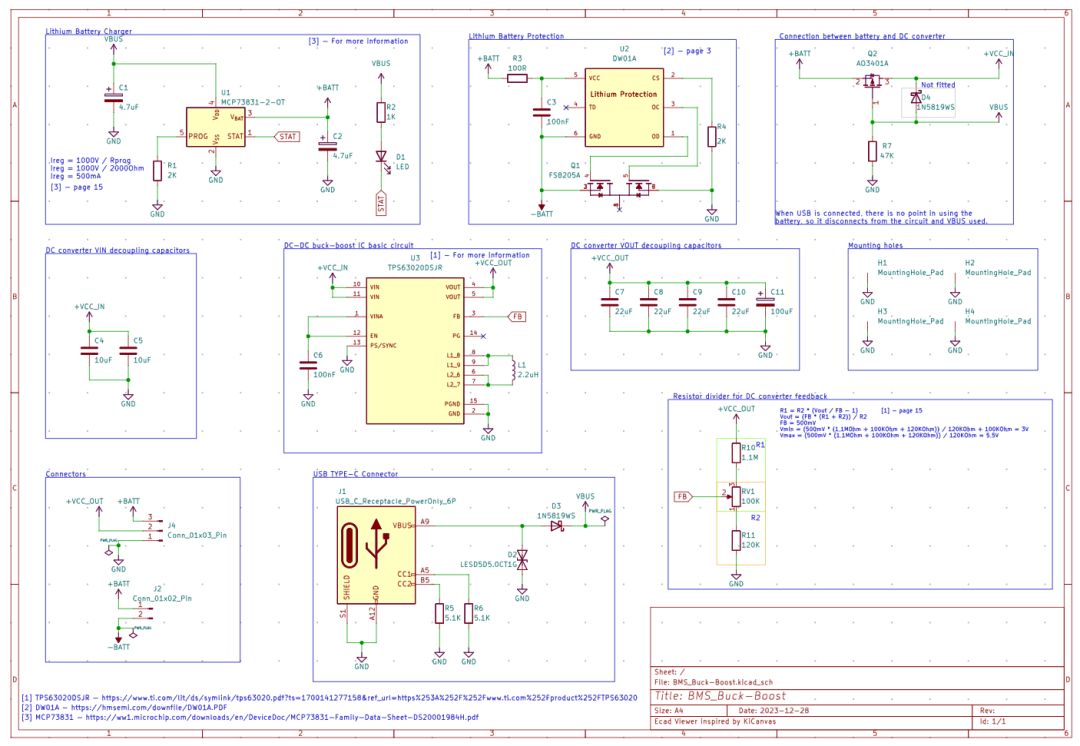

PCB圖&原理圖

開源資料

想了解更多開源項目的小伙伴去華秋開源硬件社區查看!歡迎大家來復刻，有商業訴求的，請聯系項目的作者。

項目地址：https://p.eda.cn/d-1356569555542999040

結語

怎么樣，看完這款全能鋰電池 BMS 的設計和功能，電子愛好者、硬件開發者是不是已經心動了?不管是做小型便攜設備、IoT 模塊開發，還是想學習鋰電池電源管理電路設計，這款開源項目都超合適，省掉從零設計的大把時間!

有沒有 “硬核玩家” 想要復刻一下?甚至在原基礎上拓展多節鋰電適配、更大電流輸出功能?哈哈～

這些設計文件，包括原理圖、PCB 文件、BOM 清單，作者都已開源，歡迎前往開源網址了解更多詳情～～
