在電子工程領域，脈沖信號是一種常見且重要的信號形式。無論是數字電路中的時鐘信號、開關電源的PWM波形，還是音頻測試中的標準信號，脈沖無處不在。我們常常需要對周期性脈沖信號進行測量，但有時會遇到測量結果不準確，嚴重時還會損壞測量儀器。接下來我們深入探討周期性脈沖信號測量的神秘之處。

一、周期性脈沖信號的“真面目”

根據傅里葉變換，任何周期性脈沖(包括方波)都由基波和無數個諧波組成。基波為正弦波（脈沖頻率即基波頻率），諧波為無數個偶/奇次諧波（頻率為2f、3f、4f、5f......）。

脈沖信號兩大重要數值分別為基波頻率和帶寬，如圖一。人們常常存在誤區，測量時只關注基波頻率(重復頻率)，不在乎上升時間（脈沖帶寬），而脈沖上升時間正是反映了脈沖信號的諧波分量，如果系統響應速度遠達不到脈沖信號的上升時間，導致脈沖信號諧波分量中有用信號不能被完整測量，那么測量結果將不準確。所以在測量脈沖信號時，我們需要考慮脈沖信號的帶寬是否滿足系統的帶寬要求。

圖一

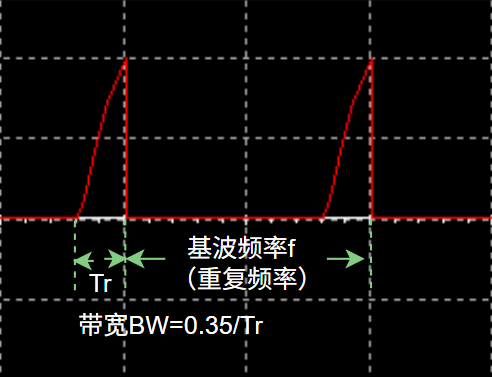

脈沖信號的帶寬和頻率

二、為什么普通測量儀器會“不準確”？

測量儀器的帶寬限制

脈沖信號含有大量的高頻成分，測量儀器的帶寬很難覆蓋脈沖信號全部攜帶的信號頻率，有可能導致有用信號被濾掉。

例如，一個帶寬2kHz的萬用表測量1kHz的方波，它會試圖測量方波中1kHz的基波信號，但無法處理方波中的那些高頻諧波（3kHz、5kHz等），如上文描述的，儀器的帶寬限制，導致諧波分量不能被完整測量，結果就是，它要么顯示一個完全錯誤的讀數，要么讀數跳變不穩定，因為它把大部分有用的信號信息都濾掉了。

測量原理不匹配

平均值響應型儀器的測量原理：它是先把交流信號整流成直流，測量出平均值，再乘以一個固定的系數（波形因數）來換算出有效值并顯示。

圖二

正弦波與方波對比

一個為測量正弦波交流信號而設計的儀器，其設置的波形因數為1.111。

測量峰值1V正弦波時：平均值0.637V*1.111=0.707V，正確；測量峰值1V方波時：平均值1V*1.111=1.111V，錯誤，理應是1V。所以儀器的測量原理不一樣，也會導致測量結果偏差。

綜上，測量脈沖信號的儀器理應選擇帶寬至少為信號基頻的10倍，確保大部分有用的諧振分量也被測量；測量原理為真有效值響應。

三、為什么持續脈沖信號會損壞儀器

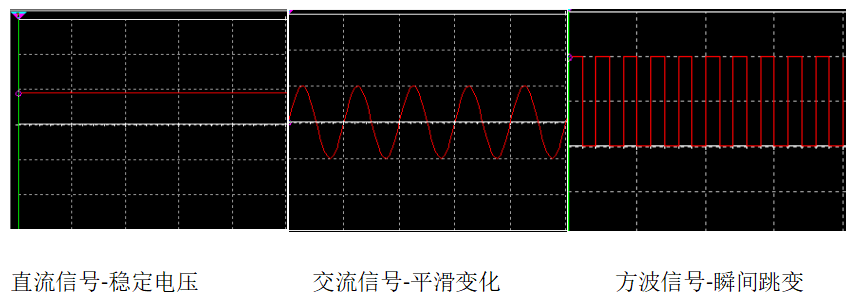

相較直流和交流信號持續的脈沖信號更容易損壞儀器，主要原因是脈沖信號攜帶的高頻分量、極大的電壓變化率和儲能疊加所導致。

高頻分量與寄生參數的耦合效應

測量內部存在寄生電容和寄生電感。在直流或低頻交流下，這些寄生參數影響很小。但當脈沖的高頻分量通過時，寄生電容會形成低阻抗路徑，導致高頻能量直接耦合到敏感信號或元件上，造成擊穿。如圖：

極高的電壓變化率

脈沖信號具有極大的dV/dt(電壓變化率)，根據電流i=CdV/dt，所以會產生極大的電流。這個瞬間電流可能遠遠超過儀器輸入保護電路的承受能力，直接沖擊內部元器件半導體結，導致其永久性擊穿。

平均功率與峰值功率的差異

對于脈沖信號，能量高度集中，雖然平均功率可能在設備承受范圍內，但峰值功率是平均功率的幾十甚至幾百倍，高能量的脈沖會在極短時間內注入大量熱量，導致局部瞬間過熱，引起熱擊穿。

四、測量高壓持續脈沖信號的關鍵

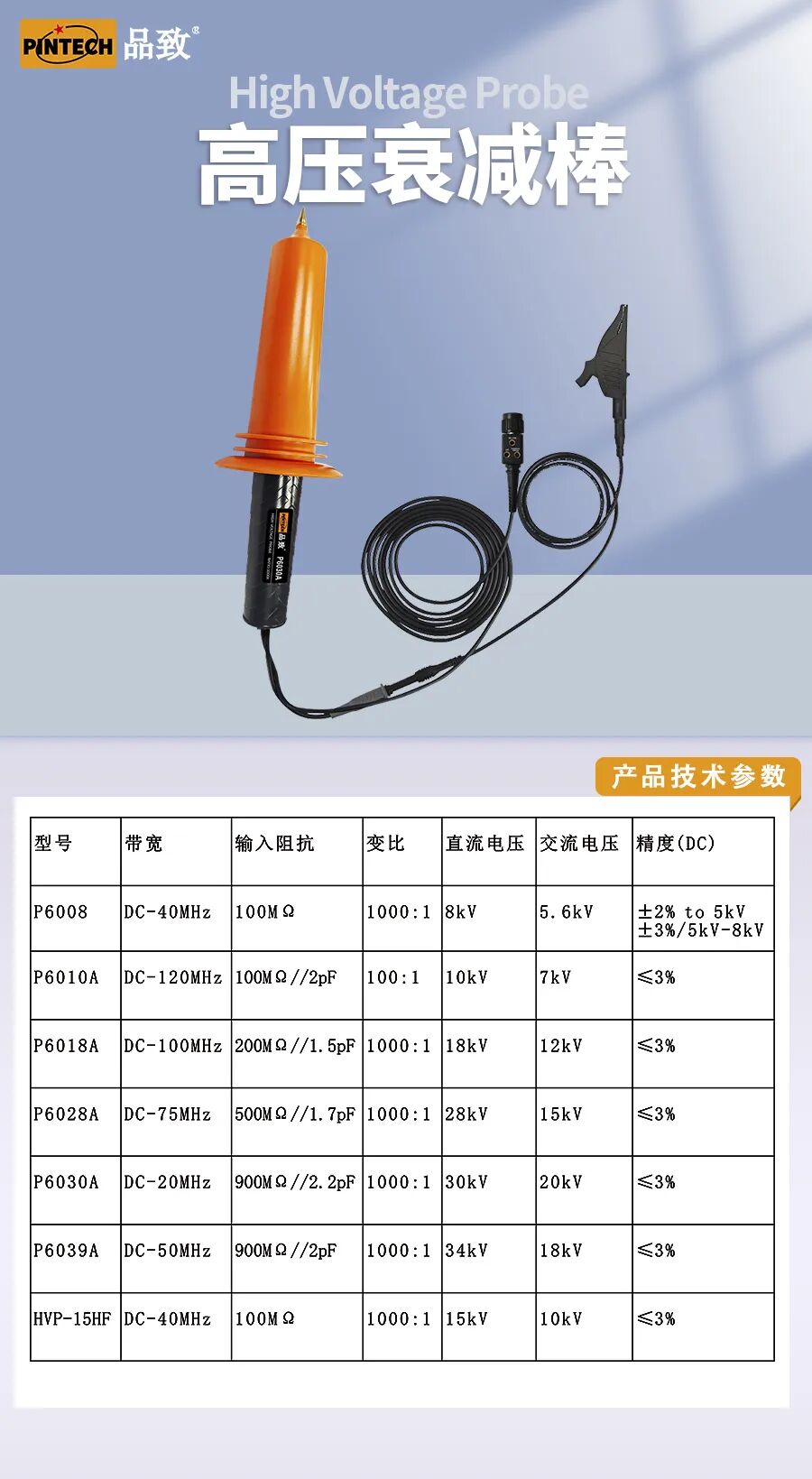

脈沖信號最具破壞性的三個特征：高電壓、高能量沖擊和高頻過沖。對于測量高壓持續脈沖信號，如果不采用輔助工具，直接測量將是對儀器有非常大挑戰。此時我們引入輔助工具---高壓衰減棒。

高壓衰減棒利用自己能承受高熱量和高電壓應力，來保護后端儀器，同時通過物理隔離和能量緩沖來解決高壓脈沖信號對儀器的損壞。

能量消耗：把脈沖的"破壞力"轉化成熱量

脈沖信號之所以容易損壞設備，是因為它攜帶了瞬間的高峰值功率。高壓衰減棒內部有一串大功率電阻。脈沖的高能量在通過R1時，根據焦耳定律轉化為熱量散發到空氣中。只有極小的一部分能量（對應低壓區的電壓）才會到達示波器。這相當于用衰減棒的物理發熱，換取了示波器前端芯片的生存。

緩沖 dV/dt：吸收瞬間的沖擊電流

容性負載的緩沖：高壓衰減棒內部不僅有電阻，還有補償電容。在脈沖到來的瞬間（即上升沿時刻），電容相當于短路，它先把這個瞬間的沖擊電流吸收進來，進行充電。隨后，電容再平穩地釋放能量給后端的電阻分壓網絡。這樣就把一個尖利的、破壞力強的電流沖擊，變成了一個平緩的、可控的信號流。

頻率選擇：保護寬帶放大器

示波器前端的放大器非常靈敏，但也非常脆弱。高頻分量如果直接注入，容易燒毀柵極氧化層。雖然衰減棒設計上力求平坦響應，但其物理結構（尤其是電阻的寄生電感和并聯電容）天然形成了一個低通濾波器。它會將脈沖中那些能量極高但并非必要測量的極高頻分量（比如超出帶寬的部分）進行濾除或衰減，防止這些高頻噪聲干擾并損壞放大器。

結論：脈沖作為一種包含豐富高頻信息的信號，對測量儀器提出了更高的要求。普通儀器之所以“不行”，不是因為它們壞了，而是因為它們的設計目標（測量工頻正弦波）與脈沖波的本質特性（包含大量高頻諧波）不匹配。采用不匹配的儀器測量方波，反而會損壞儀器。對于需要測量高壓脈沖信號，我們需要引入輔助工具。
