爐后AOI的警報聲又一次響起。

看著屏幕上那個0201電容像墓碑一樣直立在板面上，張工的眉頭擰成了一個疙瘩。這已經是這批試產訂單的第70個立碑不良了——7%的不良率，意味著每100顆電容就有7顆報廢。

更讓他頭疼的是，0201元件實在太小了，人工維修難度極大，鑷子稍微一抖，旁邊比頭發絲還細的線路、比芝麻還小的器件就跟著遭殃。維修報廢、效率低下，工單延期交付已成定局。而試產階段的這批PCB報廢、元件損耗、交期延后，最終換來了一張3000元的罰款單。

“究竟是哪里出了問題？”

“

爐后立碑，兩個隱藏的“殺手”

張工把問題板帶到分析室，開始了一場“破案”。

殺手一：焊盤內間距小了0.05mm

他測量了0201焊盤之間的內間距為0.2mm，翻開IPC-7351標準一看，建議值是0.23mm-0.25mm。

別小看這0.05mm的差距。內間距過小，焊膏印刷后，回流焊時兩個焊盤的表面張力會疊加得過于集中。原本焊錫熔化后應該幫助元件“自對中”乖乖歸位，結果張力疊加反而把元件拉偏甚至立起來。

殺手二：兩端焊盤“冷熱不均”

再看PCB設計，張工發現問題更隱蔽了，電容一端的焊盤連接了寬大的銅皮（寬度>0.4mm），直接通往內層大銅皮的電源層；而另一端焊盤僅僅通過一根0.15mm的細線連接到IC引腳。

后果是什么？在回流焊爐中，連接大銅皮的那一端散熱極快，熱容量大，升溫慢；另一端細線連接的焊盤升溫快。兩端焊錫不同時熔化，先熔化的那一端產生的表面張力，直接把元件“拽”了起來，形成了那座墓碑。

“

改板兩次，不如上線一個工具

張工意識到，這類問題靠人工經驗排查，既慢又不全面。0201、01005等微小元件，對PCB設計的細節要求極高，任何一個參數偏離都可能造成批量不良。

后來，他引入了一款工具——華秋DFM。只需要把PCB文件拖進去，軟件就會自動執行三項檢查：

1、內間距強制鎖定：0201封裝內距自動鎖定為0.23mm，不達標無法通過審核；

2、焊盤尺寸規范：焊盤長度鎖定0.3mm、寬度鎖定0.3mm，杜絕尺寸偏差；

3、熱平衡檢測：自動識別連接到大面積銅皮的焊盤，開啟熱平衡檢查，預警冷熱不均風險。

改版后的PCB再次上SMT試產線，結果令人驚喜：0201元件的立碑與虛焊不良率，從7%直降到0.05%以下！

更長遠的價值在于，張工把這個案例中的三項規則：“0201焊盤內距檢查”、“焊盤大小檢查”、“熱平衡檢查”，固化到了公司的DFM規則庫中。此后，所有涉及0201等高密度封裝的導入項目，必須通過華秋DFM審核，才能投板。

“

為什么你的SMT線總在“立碑”？

很多工程師把立碑、虛焊歸咎于貼片機精度、回流焊溫度曲線，卻忽略了最根本的源頭——PCB設計本身。

0201、01005這類微小元件，對焊盤內距、熱平衡、焊盤尺寸極度敏感。設計階段的一點點偏差，到了爐后就是批量報廢。

而人工審核一份PCB設計，動輒兩三個小時，還容易遺漏細節。

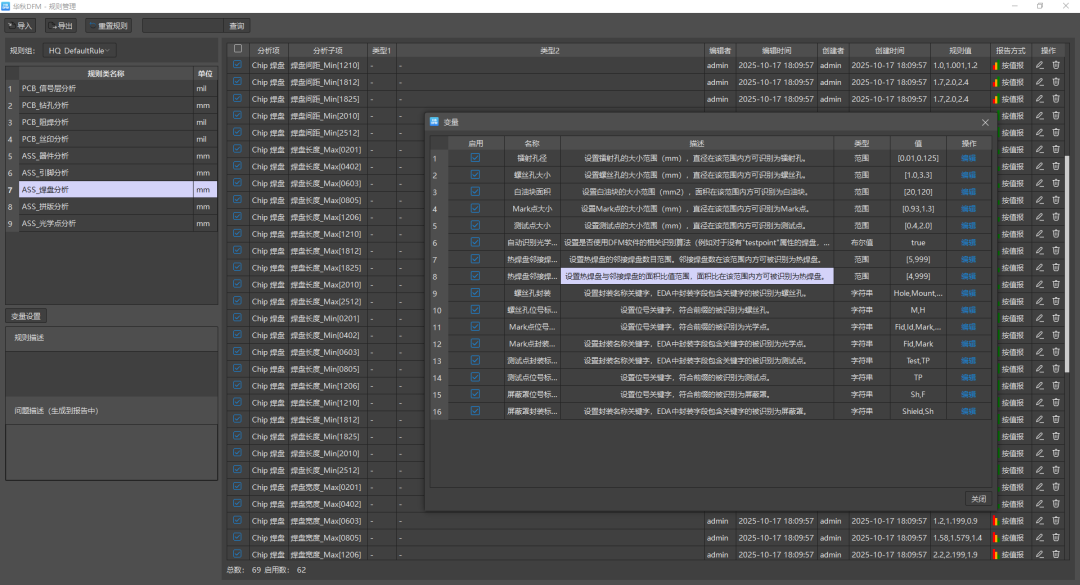

華秋DFM可以把這些經驗規則自動化、標準化：

1、一鍵導入Gerber/PCB文件，秒級輸出檢測報告；

2、內置IPC標準及行業主流封裝規則庫，支持自定義熱平衡檢測、焊盤內距檢查、元器件干涉分析……1200+細項規則全覆蓋。

“

免費下載體驗，別再為立碑交罰款

張工的3000元罰款，買來一個教訓：DFM審核不是可選項，而是微小元件批量生產的必選項。

如果你也在被0201、01005的立碑、虛焊困擾，不妨試試華秋DFM——全功能免費使用，下載登錄即用。
