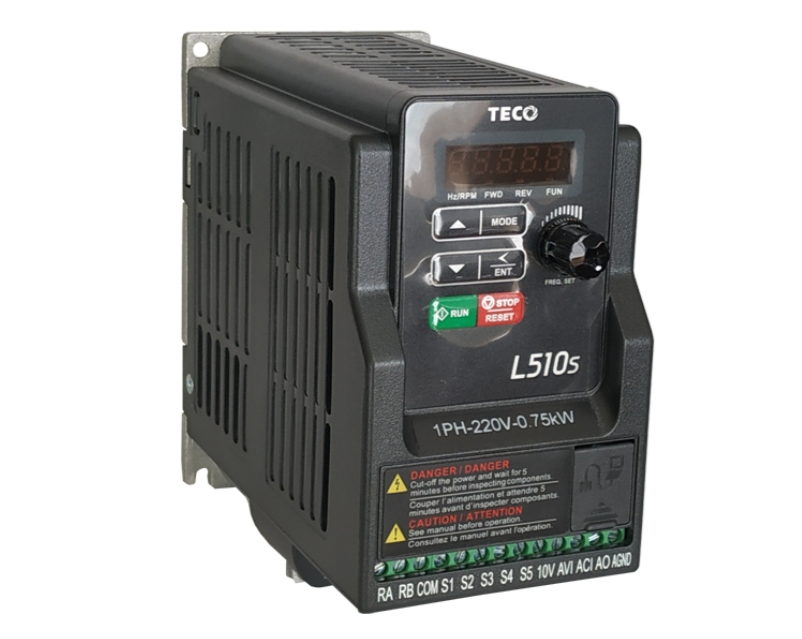

矢量控制下的抖動問題確實挺讓人頭疼的，這通常意味著變頻器、電機和負載之間的“配合”出了點問題。要解決它，需要一個系統性的排查思路。

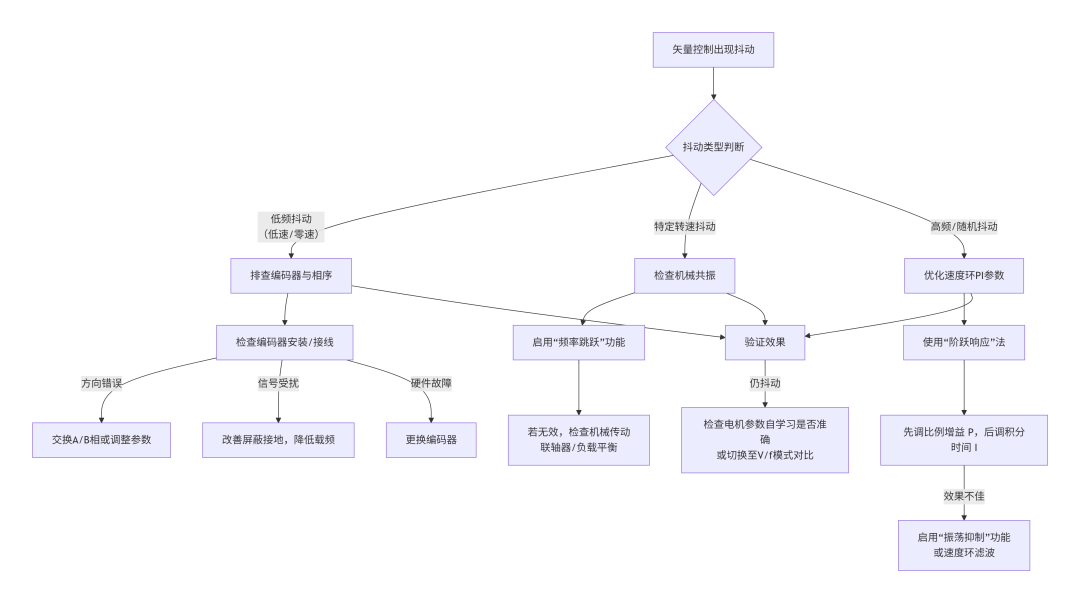

我整理了下面這張流程圖，可以幫你快速理清排查步驟，然后再看后面的詳細說明。

原因分析：為什么會抖動？

矢量控制抖動的根源，可以從以下幾個方面來理解：

控制回路“水土不服” (最常見)：矢量控制依賴速度環和電流環的精密調節，不合理的速度環PI（比例-積分）參數是振蕩的主要原因。P值過大或I值過小，會使系統反應過激，引發轉速超調和震蕩。

編碼器反饋出問題 (閉環控制專屬)：有編碼器反饋的矢量控制（FVC），系統對反饋信號極其敏感。

方向錯誤：若編碼器反饋方向與電機實際旋轉方向相反，系統會錯誤地增加轉矩，導致電機飛車或劇烈抖動。

信號干擾：編碼器信號線如果受到電磁干擾，或物理分辨率不夠，也會造成速度反饋值波動，引起抖動。

電機參數不準：自動優化的前提是電機銘牌參數（如額定功率、電流）準確。如果基礎數據有誤，自學習給出的等效模型也會偏離實際，導致控制偏差。

特殊工況與參數沖突：

輕載或空載：電機在輕載時，系統容易在電動和發電狀態間切換，引發電流或轉矩振蕩。

大功率系統：對于大功率（如>55kW）系統，不當的“振蕩抑制”功能反而可能形成正反饋，加劇振蕩。

機械共振：電機運行時產生的振動，若頻率接近機械系統自身的固有頻率，會引發共振，使抖動被異常放大。

診斷與解決方案：五步排查法

遇到抖動，請按照下面的步驟來系統排查，這也是業內最有效的方法。

步驟一：快速模式切換，鎖定問題范圍

將控制模式臨時改為V/f控制。

如果V/f模式下抖動消失→ 說明問題很可能出在矢量控制的參數、編碼器或電機模型上。

如果V/f模式下依然抖動→ 則問題更可能來自機械故障（如聯軸器磨損、負載不平衡）或變頻器硬件本身。

步驟二：檢查基礎設置與電機參數

核對電機參數：確保變頻器中設定的電機參數與電機銘牌完全一致。

執行參數自學習：執行變頻器的電機參數自學習（電機辨識），讓它自動測量電機內部的關鍵參數。務必在熱機狀態下進行，并確認學習成功。

步驟三：排查編碼器 (閉環控制專用)

檢查接線：重點排查編碼器的A、B相信號是否接反，導致反饋方向錯誤。

檢查抗干擾：

屏蔽與接地：確保編碼器線使用雙絞屏蔽線，且屏蔽層單端可靠接地。

降低載波頻率：適當降低變頻器的載波頻率參數，能有效減少對外輻射和對信號線的干擾。

步驟四：整定速度環PI參數 (核心步驟)

這是最關鍵的一步，目的是找到一組“最佳”參數，讓系統響應快又穩。

獲取基準參數：先利用變頻器的自動優化（自動整定）功能，讓它生成一組初始參數。

調整比例增益 (P)：從較小的P值開始逐步增加，直到電機在加減速時出現輕微超調或振蕩，記下此時的臨界值。最終使用的P值可取這個臨界值的30%-70%。

調整積分時間 (I)：在確定的P值基礎上，從較大的I值開始逐步減小，直到系統能快速消除靜差且不振蕩。

啟用雙PI參數：許多變頻器支持雙套PI參數。為低速區設置較低的P和較大的I（求穩），為高速區設置較高的P和較小的I（求快），能有效改善全速度范圍的穩定性。

進階技巧：觀察轉速波動曲線。周期性波動通常是PI參數問題；無規律波動則可能是電磁干擾，可嘗試啟用速度環濾波。

步驟五：利用輔助功能解決特定問題

啟用振蕩抑制：如果系統在高速空載時抖動（如>60%額定頻率），可以嘗試調大“振蕩抑制”功能的參數。

設置頻率跳躍：如果抖動只發生在某個固定轉速，可在變頻器中設置“頻率跳躍”功能，讓系統避開這個共振點。

啟用轉矩提升：若問題集中在低速重載啟動時，可適當增加“轉矩提升”參數，補償低頻時的轉矩輸出不足。

安全操作提示

斷電操作：進行電氣接線、參數修改（尤其是涉及安全功能時）或執行電機自學習前，務必確認設備已完全斷電并釋放殘余電壓。

確認機械準備好：在嘗試電機自學習或試運行前，確保電機與負載的聯軸器已安全連接或脫開（視自學習要求而定），機械部分無卡阻。

急停可用：調試前，務必確認設備的緊急停止按鈕功能正常。

總結

解決矢量控制抖動問題，關鍵在于系統性地排查。可以遵循以下原則：

先機械，后電氣：用V/f模式快速排除機械故障的可能性。

先自動，后手動：善用變頻器的自動優化功能獲取基準，再精細手動調整。

先簡單，后復雜：從核對電機參數、檢查編碼器接線入手，最后再處理復雜的控制環路。

建議你可以先按照“步驟一：快速模式切換”來定位問題的大致方向。如果在排查過程中遇到特定情況，比如調整參數后效果仍不理想，關注我，一起學習。
