?一. 頭戴式耳機方案概述

本方案面向專業對講設備廠商，設計了一款基于全雙工通信的無線對講耳機系統。系統將我司自主研發的SA618F30無線音頻模塊 集成于頭戴式耳機與可旋轉麥克風的一體化結構中。

相較于傳統半雙工對講設備不同，本方案無需外接主機，即可支持最多 8人全雙工實時通話，并實現遠距離清晰語音對講。其"即戴即用"的耳機形態實現了免提操作，可在復雜應用場景中提升溝通效率與使用便捷性。

二、該對講方案主要功能特點

• 全雙工對講：支持最多8人同時在線，實現無需按鍵的實時通話，通信延遲低（2信道約120ms）。
• 16個可選信道：通過編碼開關調節信道，支持多組獨立通話，組間互不干擾。
• 線性音量調節：配備旋轉電位器，支持音量平滑調節。
• 觸摸式模式切換：長按觸摸鍵可在對講模式、優先級模式和靜音模式間循環切換，并伴有語音提示。
• 麥克風桿開關：將麥克風桿旋轉至45°開機，旋轉至180°關機。
• 低電量提醒：電量過低時，系統每分鐘進行一次語音提示，并在自動關機前發出提示。
• 遠距離傳輸：內置彈簧天線，在空曠環境下通信距離可達500米。
• 充電與續航：內置1100mAh聚合物鋰電池，使用Type-C接口充電約1.5小時可充滿，支持超過8小時的連續工作。
• 狀態語音播報：開機、信道切換、模式切換等操作均提供中/英文語音反饋。
• Type-C充電接口：支持正反插，充電時紅燈常亮，充滿后轉為綠燈。

三、系統拓撲結構

無優先級全雙工通信架構

該架構為去中心化通信模式，適用于平等溝通場景（如團隊協作、戶外作業等）。

全互聯拓撲：任意兩個節點間均建立雙向實時語音鏈路，所有用戶可同時收聽和發言，無需等待信道空閑。

并發通信：所有在線用戶可同時進行語音發送和接收，實現多方實時雙向溝通。

去中心化網絡：該網絡無中心主控節點，不涉及信道占用和等待。每個用戶的語音數據流被獨立傳輸，并在其他用戶的接收端進行混合。此架構最多支持8名用戶在覆蓋范圍內進行低延遲的實時互動。

以下圖示，詳細介紹了以5用戶為例，展示了無主從優先級架構下的全雙工語音網絡。

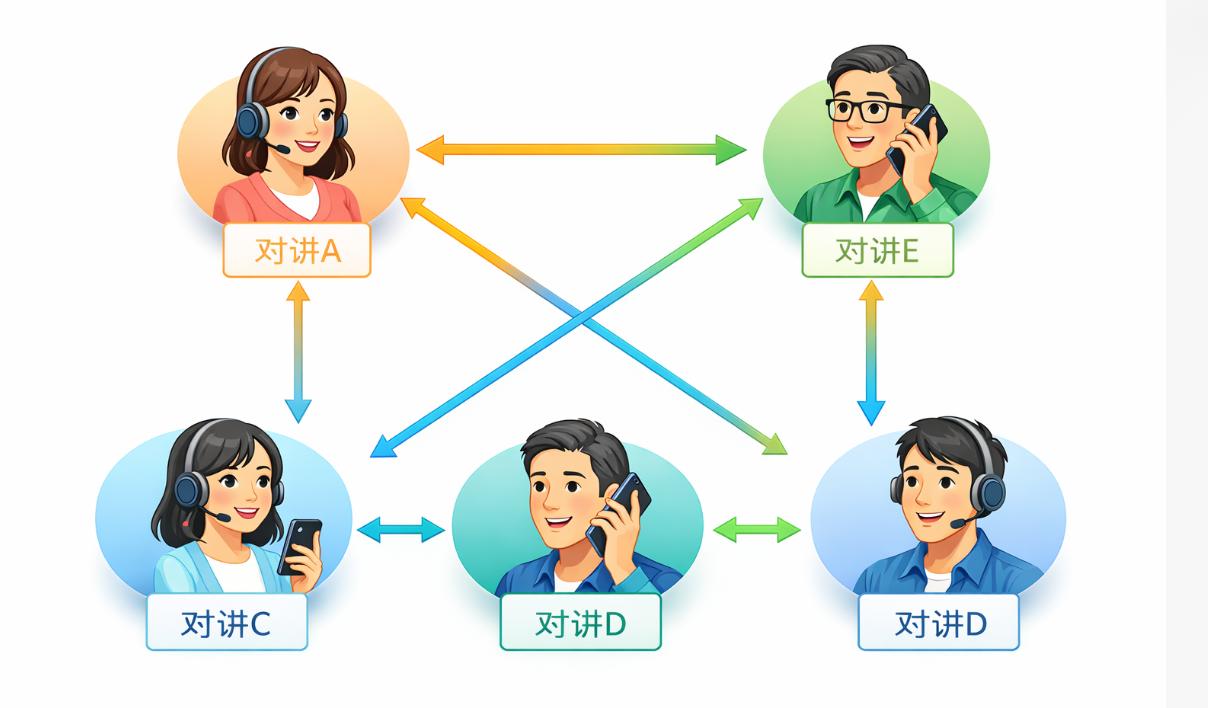

無優先級五人全雙工對講拓撲示意圖

優先級控制通信架構

該模式適用于具有明確指揮層級的應用場景（如調度指揮、安全管理等）。

主控權限：網絡中預設一臺設備（如，指揮官A）擁有最高通信優先級。

強制靜音機制：當主設備激活麥克風通話時，系統將自動抑制所有從屬設備（用戶B、C、D等）的麥克風輸入，使其進入"僅接收"狀態。

避免信號干擾：此模式可有效避免因多人同時發言造成的信號混疊，確保關鍵指令能被清晰、無中斷地傳達給所有成員，適用于有明確指令層級要求的指揮、調度場景。

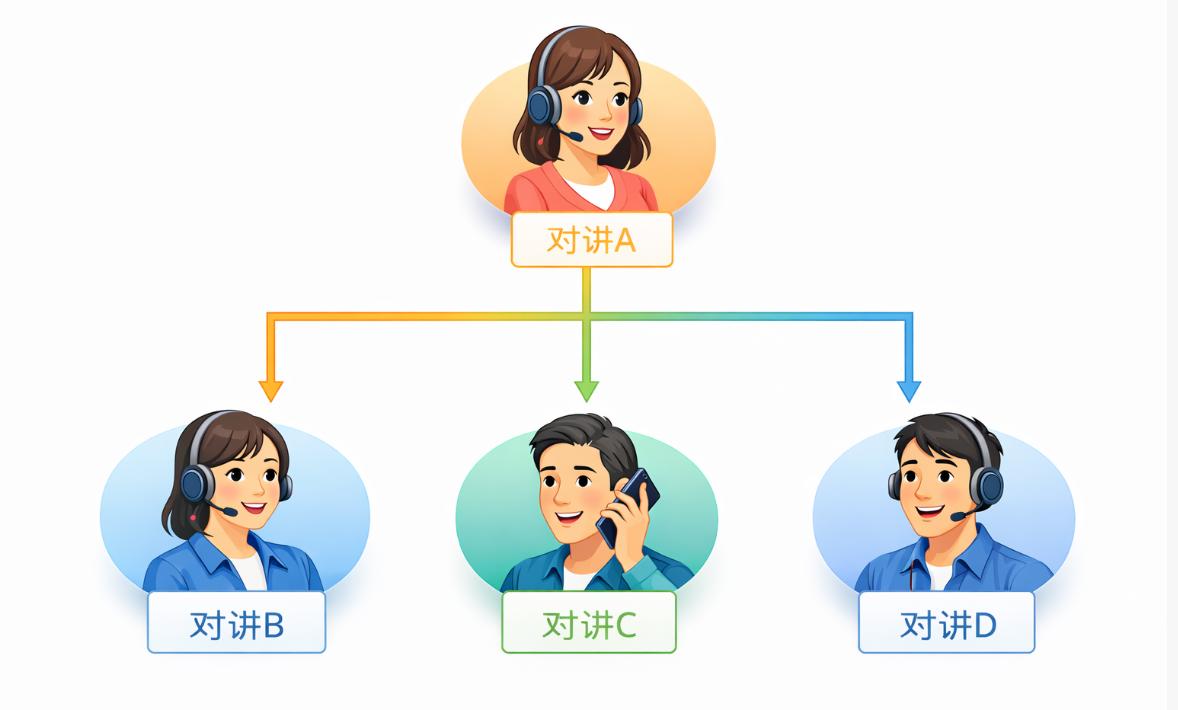

優先級模式對講模式拓撲示意圖

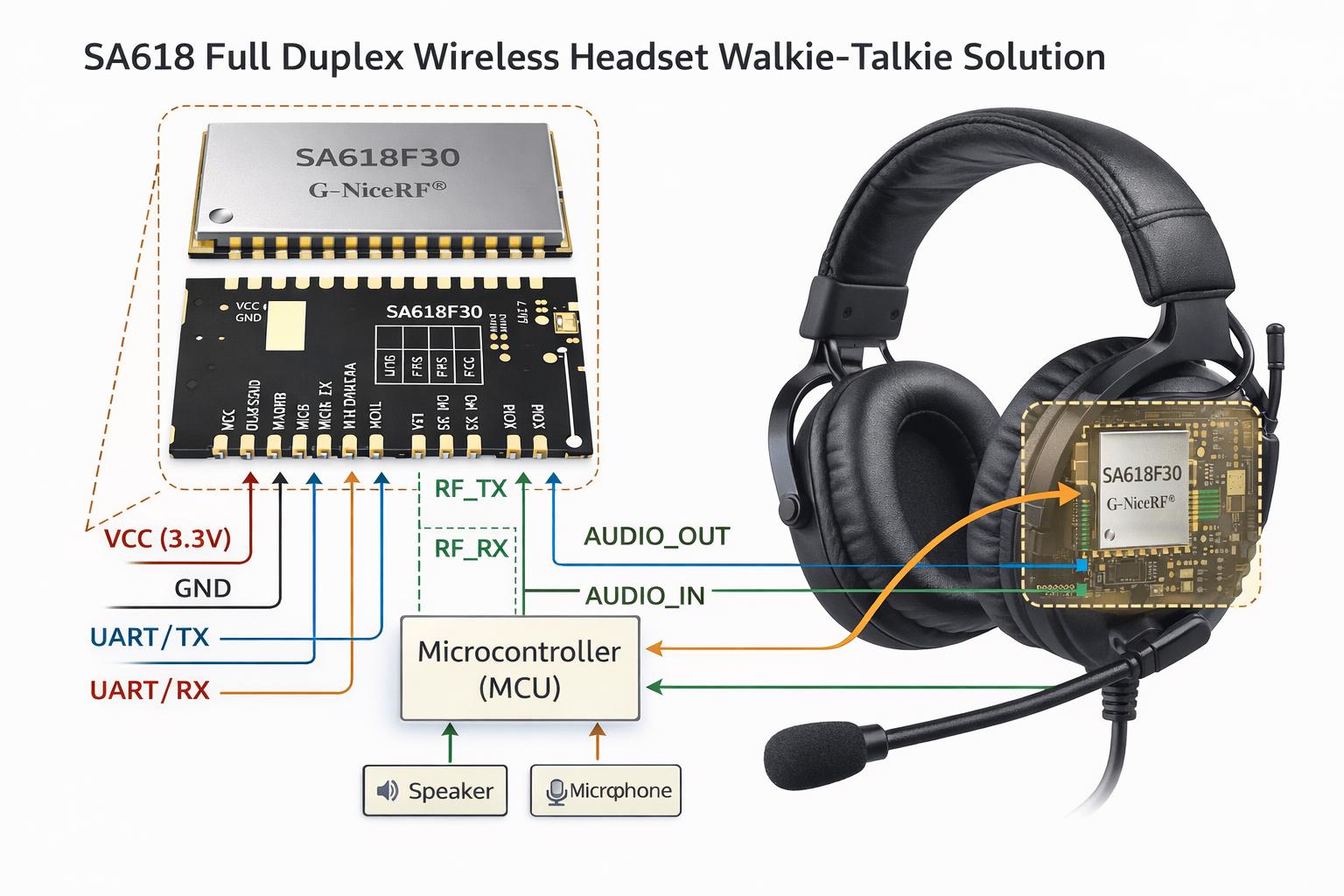

四、硬件系統框圖說明

系統主要由以下功能模塊組成：

核心模塊：SA618F30無線音頻模塊

主控單元：MCU（微控制器）

音頻鏈路：麥克風（MIC）→ 音頻編解碼器（Codec）→ SA618F30 → 揚聲器（SPK）

電源管理：電池（1100mAh Li-Polymer）→ 電源管理單元（PMU）→ 各模塊供電

充電接口：Type-C充電口 → PMU

人機交互：編碼開關（信道選擇）、旋轉電位器（音量）、觸摸按鍵（模式切換）、麥克風桿（開關機）

無線接口：SA618F30 → 彈簧天線（RF）

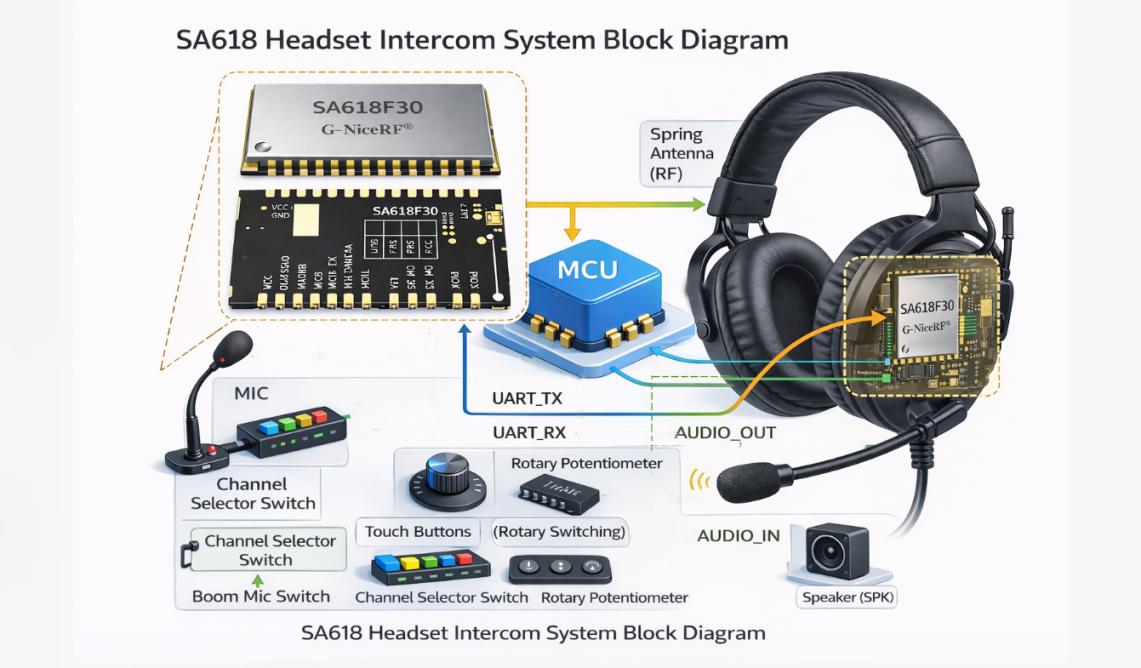

SA618耳機對講系統硬件框圖

此模式可有效避免多人同時發言造成的信號混疊，確保關鍵指令能夠清晰、無中斷地傳達至所有成員，適用于有明確指令層級要求的指揮、調度場景。

唯一主控權： 網絡中預設一臺設備（對講A）擁有最高通信優先級，在其激活發言期間，具有獨占的語音發射權。

強制靜音機制：當對講A激活麥克風通話時，系統自動將其余所有從屬設備（對講B～D）的麥克風輸入切換至靜音，使其進入"僅接收"狀態。

避免信號干擾：此模式可有效避免多人同時發言造成的信號混疊，確保關鍵指令能夠清晰、無中斷地傳達至所有成員，適用于有明確指令層級要求的指揮、調度場景。

五、說明（工程參數說明）

本方案中涉及的通信距離、延遲及續航等參數為我司典型測試值，實際性能可能受使用環境、電磁干擾、天線配置及使用方式影響。
