當無線充電的標準從Qi1.3邁向Qi2.0，對于工程師和產品開發者而言，最直接的挑戰往往不是協議本身，而是如何將那顆關鍵的發射端控制芯片，轉化為一塊簡潔、高效、可靠的電路板。英集芯的IP6802，作為國內首批同時滿足Qi1.3和Qi2.0認證的芯片，恰好為我們提供了一個絕佳的觀察窗口。今天，我們不談宏大的市場趨勢，只聚焦于電路圖上的方寸之間，看看這顆芯片在不同標準下的應用案例，究竟帶來了哪些外圍電路上的精妙差異。

從整體架構來看，IP6802是一顆無線充電發射端控制SOC芯片，采用QFN32封裝。它集成了電壓和電流解調、支持Q值檢測、兼容C和NPO電容，并且內置了H橋驅動。這意味著，在構建無線充電發射器時，你無需再為復雜的驅動電路費神，只需搭配外置的MOS管，即可搭建起核心的功率傳輸通道。這種高集成度的設計，為后續的方案演進奠定了簡潔的基礎。

讓我們先進入Qi1.3的世界。基于IP6802的Qi1.3應用方案，其核心框架清晰而經典。方案主要由四個NMOS管組成的H橋、LC諧振網絡、采樣電阻以及一些必要的阻容元件構成。與更早的Qi標準相比，Qi1.3的一個重要變化是增加了鑒權芯片，以確保充電過程的安全性與合規性。然而，得益于IP6802的高度集成，外圍器件得以精簡。工程師需要做的，是圍繞芯片搭建起標準的電磁感應式能量發射鏈路：H橋負責將直流電轉換為交流電，LC諧振電路（線圈與電容）負責產生交變磁場，采樣電阻則用于反饋關鍵的電流信息。整個方案追求的是在滿足新標準認證要求的同時，保持電路的穩定與高效。

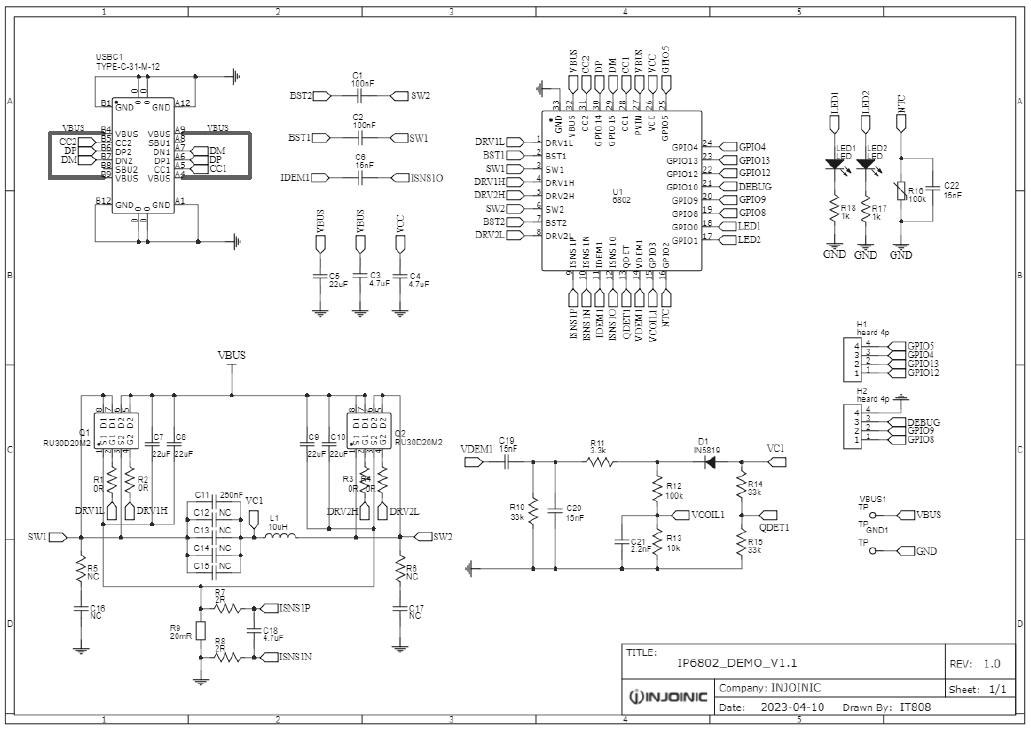

然而，當標準升級到Qi2.0，電路圖上的故事開始有了新的篇章。Qi2.0方案與Qi1.3方案最顯著的差異，體現在輸入端和諧振部分的兩處關鍵新增模塊上。首先，在輸入端，Qi2.0方案增加了一個DC-DC BOOST模塊。這個模塊的作用是進行“電頻調壓”，它能夠靈活地調整輸入到后續電路的電壓，為更精確的功率控制和更高的能效轉換提供了硬件基礎。其次，在決定無線充電頻率與效率的諧振電容部分，工程師們引入了MOS管進行切換。這種設計允許電路根據不同的充電狀態和對象，動態調整諧振參數，從而優化能量傳輸?shù)钠ヅ涠取?/p>IP6802 應用電路圖

因此，一個完整的IP6802 Qi2.0方案，其核心部件清單就變成了：IP6802主控芯片、鑒權芯片、由外置MOS管構成的H橋、帶有可切換MOS的LC諧振網絡、新增的DC-DC BOOST模塊，以及采樣電阻等基礎元器件。這些新增的模塊，并非簡單的累加，而是為了滿足Qi2.0標準對更高功率傳輸效率、更佳異物檢測（FOD）能力以及更智能充電體驗所做出的針對性硬件強化。它們使得方案在向前兼容的同時，具備了面向未來的擴展能力。

除了標準演進帶來的變化，IP6802自身的一些特性也在不同方案中發揮著穩定作用。例如，它集成的H橋驅動，無論是對于Qi1.3還是Qi2.0方案，都大幅簡化了功率級的設計，降低了布板難度和元器件數量。再如其對PD3.0以及多種DP&DM快充協議輸入的支持，這意味著采用IP6802的無線充電器，可以方便地接入各種支持快充的電源適配器，從源頭保障充電速度，這種兼容性在設計多功能充電座或大功率無線充電板時顯得尤為重要。

縱觀從Qi1.3到Qi2.0的方案演變，我們可以清晰地看到一條技術路徑：在芯片集成度不斷提高、核心功能日益強大的同時，外圍電路正在針對新標準、新需求進行“精準增配”。IP6802的應用案例就像一份清晰的藍圖，告訴我們，升級并非推翻重來，而是在成熟的架構上，通過增加BOOST調壓、諧振電容切換等模塊化設計，實現標準的平滑過渡與性能的階梯式提升。

這種電路層面的差異，最終會轉化為產品端的真實體驗。更高效的電壓調節意味著更少的能量損耗和發熱，更靈活的諧振匹配則能提升充電速度和對不同設備的兼容性。對于終端品牌和消費者而言，他們或許不會去深究電路圖上的一個MOS管或一個電感，但他們一定能感受到充電更快、發熱更小、兼容性更好的切實提升。

無線充電的戰場，從來都不只在協議文本里，更在每一塊精心設計的電路板上。從IP6802的兩種方案對比中，我們看到的不僅是技術的迭代，更是一種設計哲學：用核心芯片的“高集成”來奠定簡潔基礎，用外圍電路的“模塊化”來應對標準進化。這或許就是當下硬件創新的一個縮影——在確定性的平臺上，進行面向不確定未來的、靈活而優雅的擴展。下一次當你把手機放在無線充電板上時，或許可以想一想，這便捷的背后，是無數個如IP6802這樣的芯片，以及它們所承載的、不斷演進的電路智慧。
