前 言

在有源電力濾波器（APF）系統中，功率器件的選擇直接影響整機的濾波性能、效率與可靠性。隨著電網電能質量要求日益提高，APF需要具備更高的開關頻率、更低的損耗以及更強的過載能力。碳化硅功率器件以其優異的高頻、高溫特性，正成為提升APF性能的關鍵技術路徑。

本文將系統介紹基本半導體碳化硅產品及配套驅動解決方案在APF中的應用，通過仿真數據與產品分析，展示其在提升效率、功率密度和運行可靠性方面的顯著優勢。

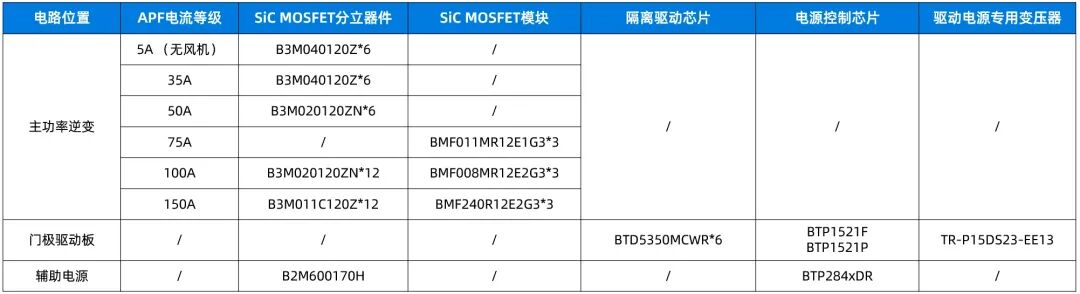

01碳化硅MOSFET和集成電路在APF應用中的選型

在APF這類需要快速動態響應、高頻開關的應用中，碳化硅MOSFET的低開關損耗、高開關頻率特性顯得尤為重要。基本半導體提供從分立器件到模塊的全系列碳化硅MOSFET產品，并搭配自主研發的隔離驅動與電源芯片，為APF系統提供高性能、高可靠的整體解決方案。

02E2B半橋模塊BMF240R12E2G3和單管B3M013C120Z在APF應用中的仿真數據

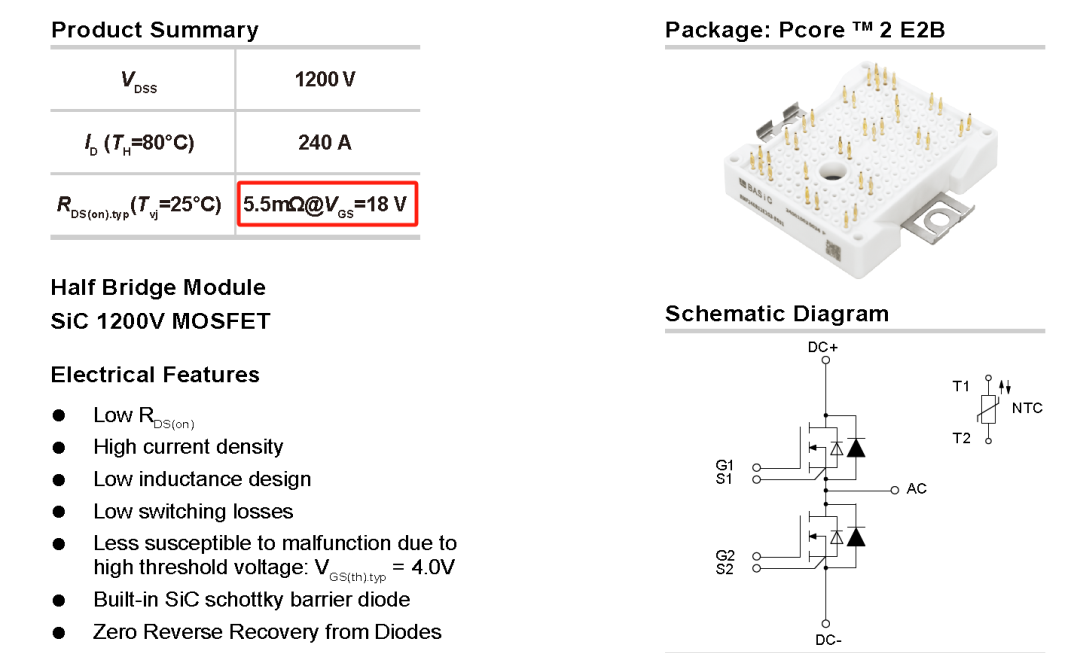

1) 模塊BMF240R12E2G3介紹

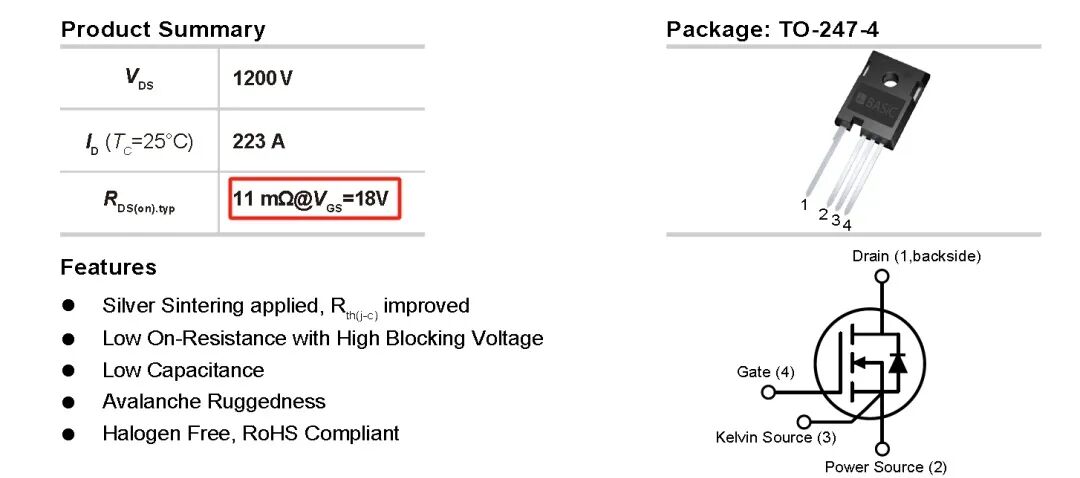

2) 單管B3M011C120Z介紹

3) 仿真情況

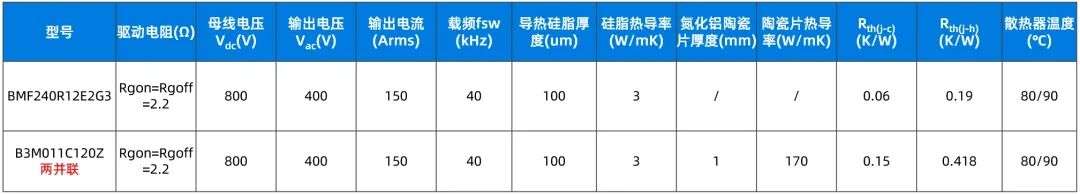

仿真條件

APF拓撲：兩電平全橋

散熱器溫度：在80℃、90℃下仿真

母線電壓800Vdc，輸出電壓400Vac

評估其在輸出相電流150A時的總損耗和最高芯片結溫

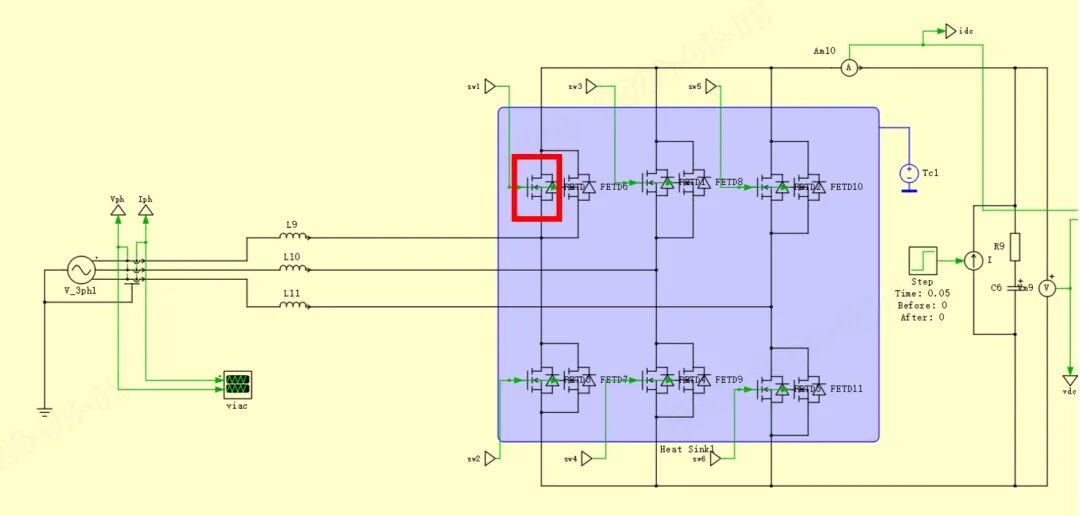

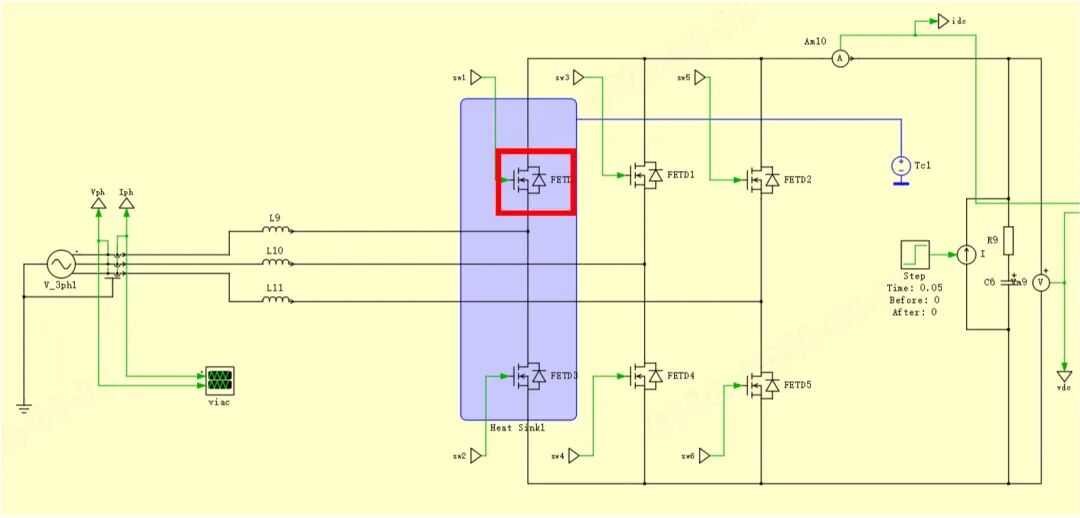

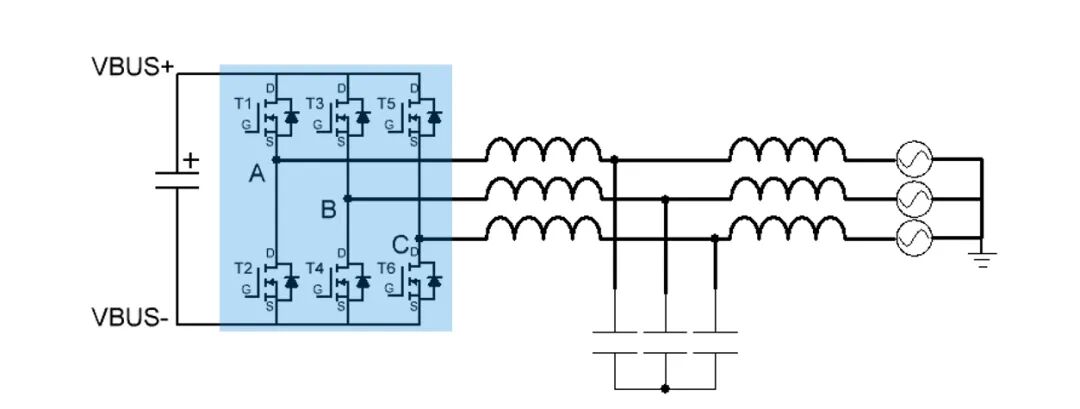

APF仿真拓撲

紅框為溫度和損耗監控碳化硅MOSFET位置，其他碳化硅MOSFET完全對稱，數據不做展示

E2B半橋模塊 BMF240R12E2G3單機用3只

單管 B3M011C120Z單機用12只APF感性無功仿真數據

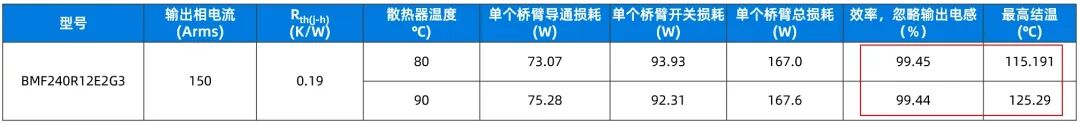

模塊BMF240R12E2G3 仿真方案

輸出無功功率=150A*400V*3*1=180kVar

等效效率（%）=輸出無功功率/（輸出無功功率+器件總損耗功率）=180kVar/180kVar+(0.167*6)kW=99.45%

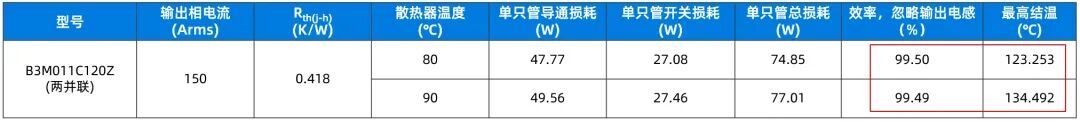

b. 單管B3M011C120Z兩并 仿真方案

輸出無功功率=150A*400V*3*1=180kVar

等效效率（%）=輸出無功功率/（輸出無功功率+器件總損耗功率）=180kVar/180kVar+(0.07485*12)kW=99.50%

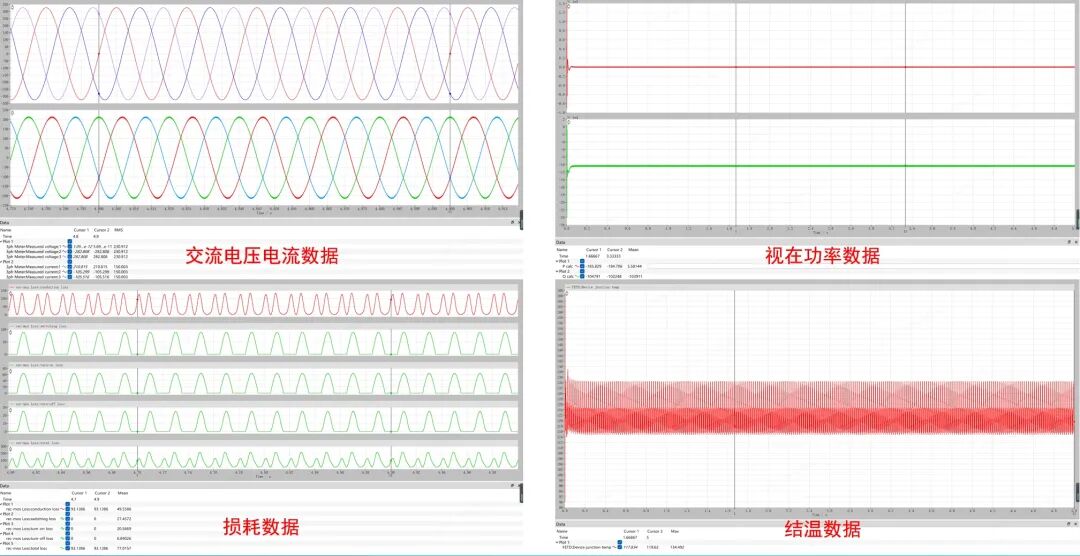

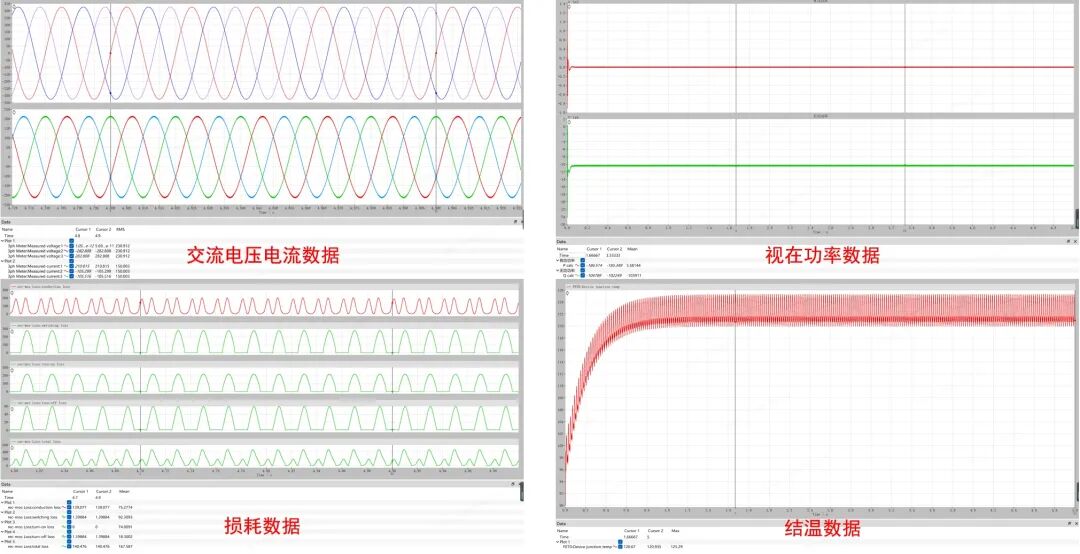

c. E2B半橋模塊 BMF240R12E2G3 TH=90℃ Iout=150Arms工況仿真波形

d. 單管B3M011C120Z TH=90℃ Iout=150Arms工況仿真波形

仿真結果表明，即使在80℃、90℃高溫的嚴苛條件下，BMF240R12E2G3模塊和B3M011C120Z單管兩種方案均能保持合理的結溫與損耗水平，充分驗證了其在高頻、高負載APF應用中的優異性能與可靠性。

APF系統開發商可根據系統成本、裝聯方式、散熱條件自行選擇模塊或者單管解決方案。

03碳化硅MOSFET產品系列

基本半導體碳化硅MOSFET系列產品基于高性能晶圓平臺開發，在比導通電阻、開關損耗及可靠性等方面表現卓越。產品涵蓋工業模塊與分立器件，封裝形式多樣，可滿足不同功率等級和拓撲結構的APF設計需求。

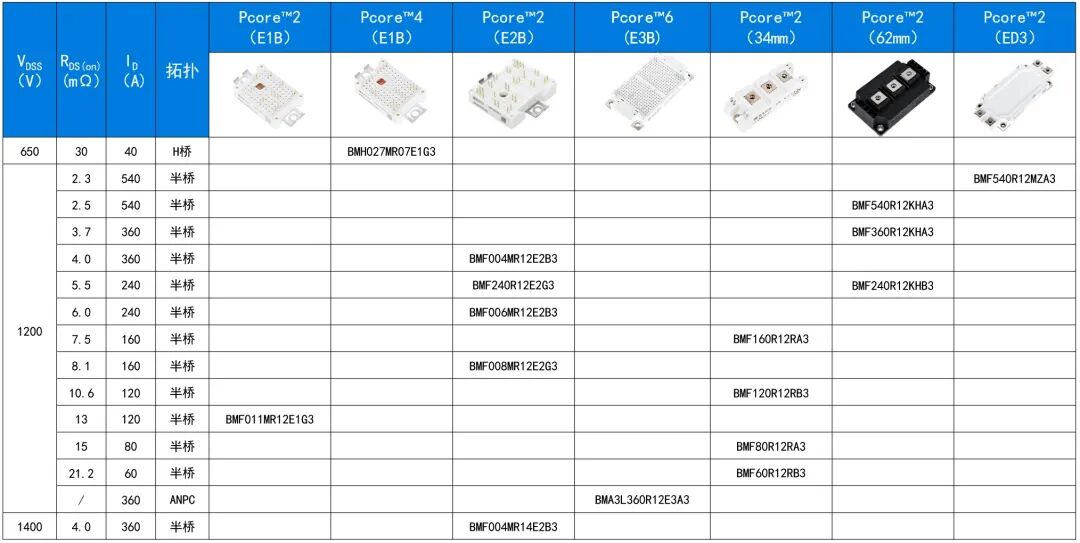

1) 工業級碳化硅MOSFET功率模塊

2) 不同陶瓷覆銅板的性能對比

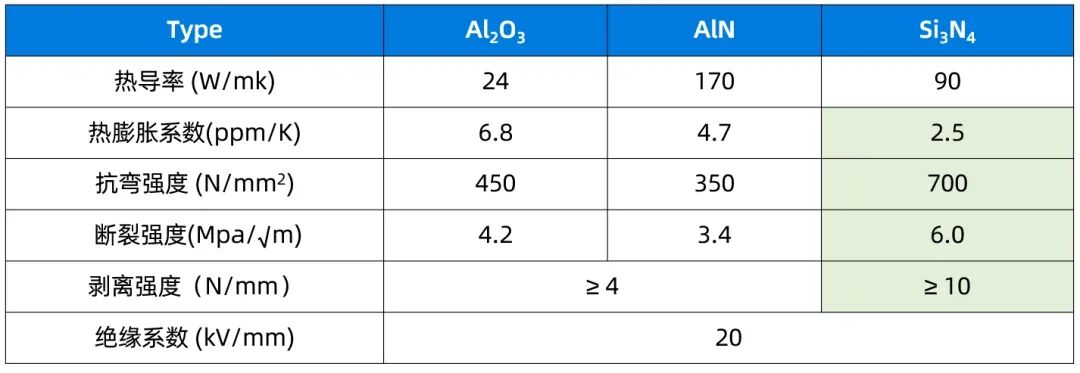

模塊的可靠性很大程度上取決于基板材料。以下是常用陶瓷覆銅板（DCB）的性能比較：

AI2O3——導熱率最低，DCB的成本也最低

AlN——導熱性最好，但抗彎強度差，而且厚度應稍高一些（典型厚度630um）

Si3N4——導熱性比AlN差，但抗彎強度要好得多，因此厚度可以更低（典型厚度360um）

經過10次溫度沖擊后，AI2O3/AlN在垂直面上剝落，而Si3N4則在1000次溫度沖擊試驗后保持了良好的接合強度，所以Si3N4非常適合碳化硅MOSFET模塊

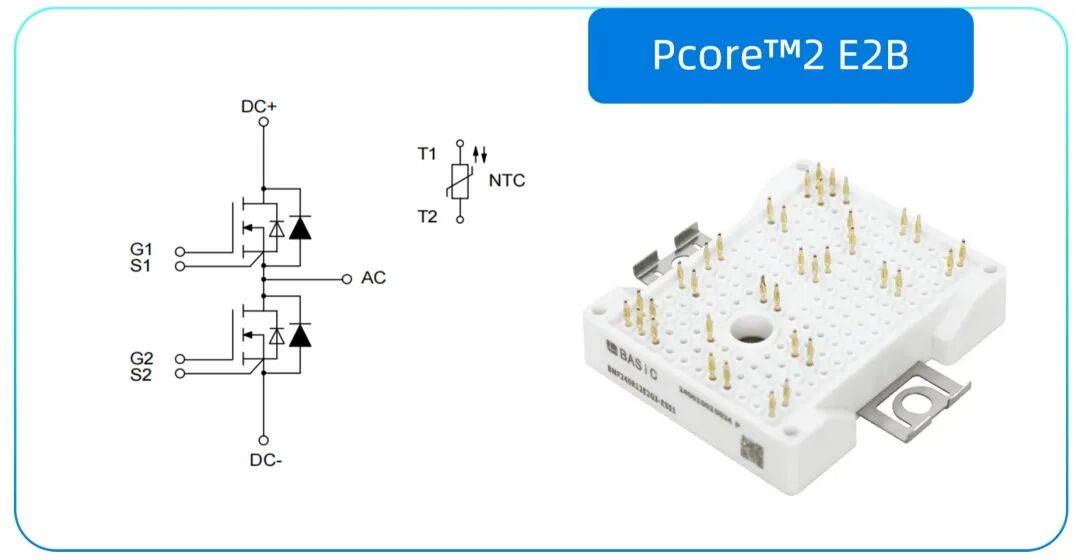

3) Pcore2 E2B系列碳化硅MOSFET模塊

產品亮點

低導通電阻，高溫RDS(on)表現優異

內部集成碳化硅SBD，管壓降低且基本沒有反向恢復行為

低開關損耗，開關損耗隨溫度上升反而下降

高閾值電壓，降低誤導通風險

高性能Si3N4AMB和高溫焊料引入，提高產品可靠性

支持Press-Fit壓接和Soldering焊接工藝

集成NTC溫度傳感器

應用領域

大功率快速充電樁

150A有源濾波器APF

125kW工商業儲能PCS

高端工業電焊機

高頻DCDC變換器

電機驅動控制

產品列表

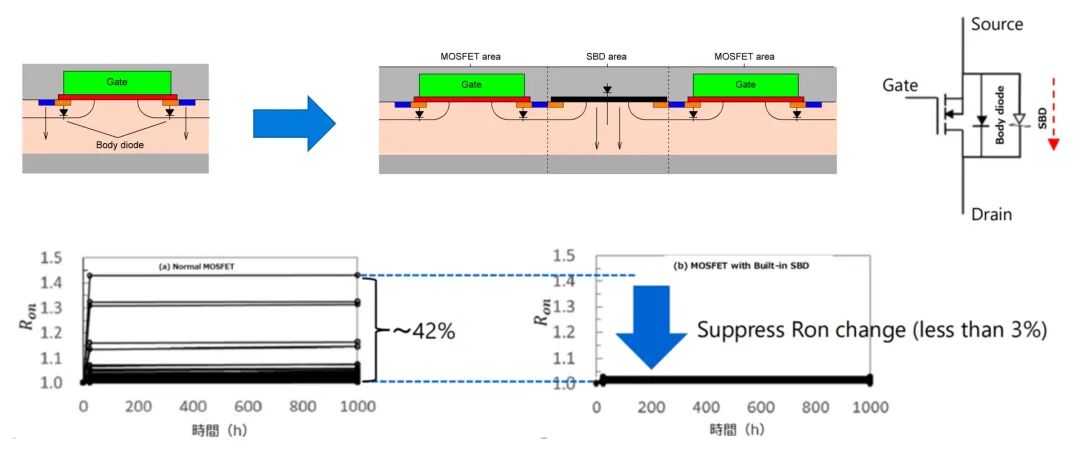

4) 碳化硅MOSFET模塊內部內置碳化硅SBD優勢

內置SBD實現了更高的可靠性，降低RDS(on)實驗前后的變化：

在普通碳化硅MOSFET 中，體二極管導通運行1000小時后導通內阻RDS(on)波動高達42%，而本產品的RDS(on)變化率在3%以內

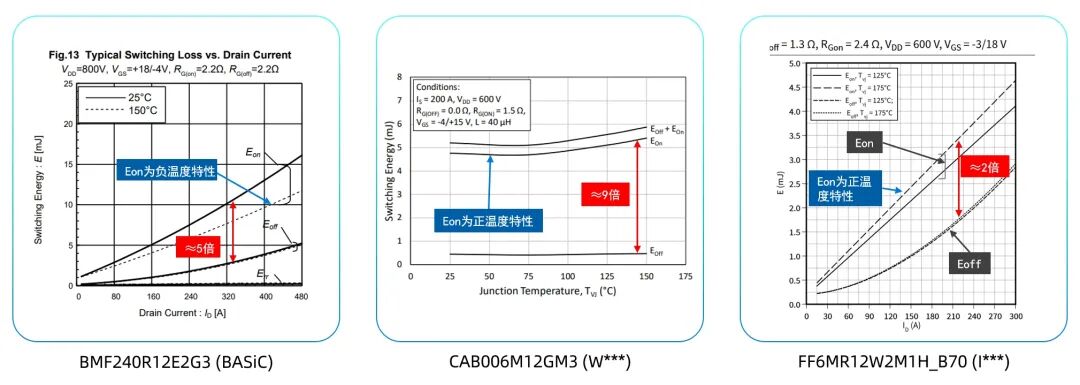

5) BMF240R12E2G3的開通損耗Eon隨溫度升高而降低

從以下各品牌曲線圖得出，碳化硅MOSFET的Eon的數值遠大于Eoff，Eon占總損耗Etotal的60~80%左右

FF6MR12W2M1H_B70 (I***)和CAB006M12GM3(W***)的Eon顯示正溫度特性，隨著溫度上升Eon變大

BMF240R12E2G3的Eon呈現負溫度特性，隨著溫度上升Eon變小，這使得高溫時開關損耗會下降，而Eon的權重很高，所以高溫重載時，整機效率就顯得很出色，尤其在硬開關的拓撲中，這個特征在PCS應用中很有價值

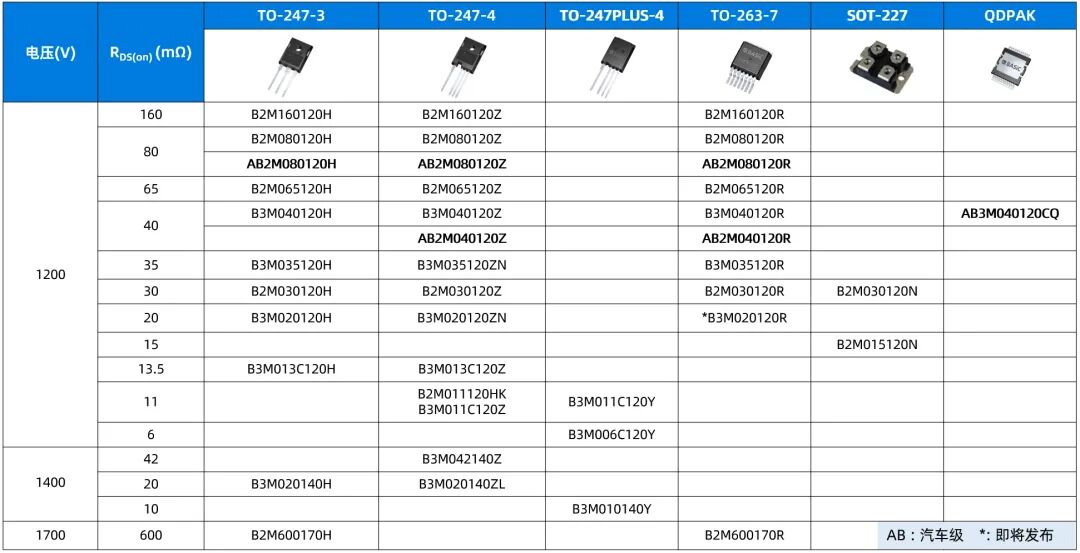

6) 碳化硅MOSFET分立器件

04

使用碳化硅MOSFET

的驅動板整體解決方案

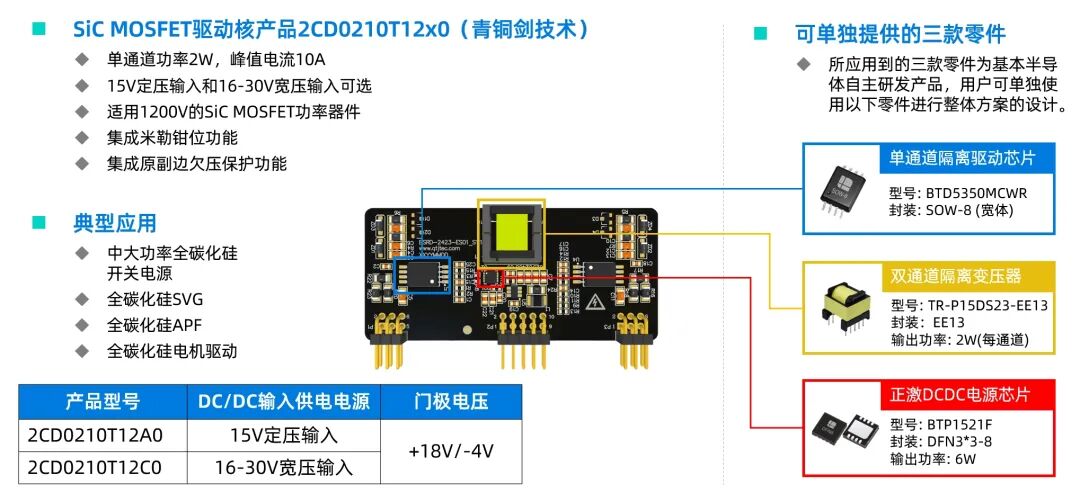

基本半導體提供碳化硅MOSFET驅動板及其零件

結 語

碳化硅功率器件憑借其高頻、高效、高溫特性，為有源電力濾波器（APF）的性能提升提供了強勁支持。基本半導體憑借在碳化硅技術領域的深厚積累，提供從功率模塊、分立器件到驅動電源芯片的完整解決方案。仿真與實測表明，其產品在高溫、過載等嚴苛條件下表現優異，能有效提升APF系統的可靠性、效率與功率密度。

隨著碳化硅成本的持續優化與產業鏈的完善，其在電能質量治理領域的應用將不斷深化。基本半導體將持續投入創新，致力于為客戶提供高性能、高可靠的碳化硅產品，共同推動綠色電網與智能電能管理技術的發展。
