在新型電力系統建設與能源轉型的關鍵階段，固態變壓器憑借高功率密度、高轉換效率的技術優勢加速產業化，成為電力電子領域核心發展方向。實時仿真是其研發測試驗證的關鍵手段，直接影響研發效率與落地進度。受固態變壓器高開關頻率、大拓撲級聯特點影響，傳統仿真技術難以兼顧精度與實時性，EasyGo實時仿真解決方案為破解這一行業技術瓶頸提供了高效可行的全新路徑。

一、固態變壓器的現狀與發展前景

在能源轉型與算力爆發的時代浪潮下，固態變壓器正從實驗室走向產業前沿，成為重構電力系統的核心智能樞紐。憑借碳化硅等寬禁帶半導體與高頻磁材的技術突破，固態變壓器實現了效率、功率密度與可控性的飛躍，整機效率已突破98%，體積較傳統方案縮小60%-90%，完美契合高密度數據中心、新能源并網及超充網絡對高效、緊湊供電的極致需求。市場已進入規模化商用前夜，2025年全球市場規模突破35億美元，中國以42%的份額領跑全球，成為最大單一市場；海關數據顯示上半年出口額同比暴漲320%，海外高端訂單已排期至2026年。行業共識將2026年視為產業化元年，預計2028年全球產值規模將邁向千億級，在“東數西算”工程與新型電力系統建設的雙重驅動下，固態變壓器正從標桿示范加速滲透至全場景應用，開啟一條確定性的高增長賽道。

二、固態變壓器的典型拓撲

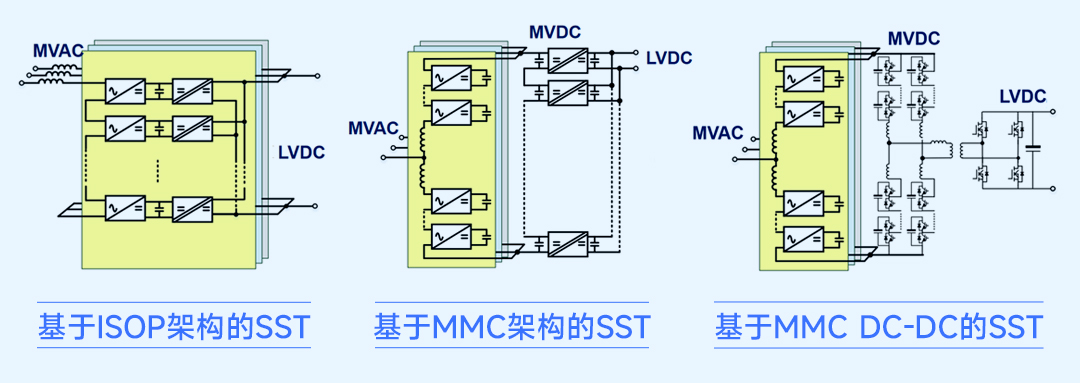

基于ISOP（輸入串聯輸出并聯）架構的固態變壓器，其單相結構通常在前端采用多個AC-DC功率單元級聯的方式，各單元均配有獨立的直流母線，后級接入隔離型DC-DC變換器，并將所有DC-DC輸出端并聯。將三個相同的此類單相鏈式單元在交流側以Y型（星形）或Δ型（三角形）連接，低壓側并聯后，即可適配三相中壓交流電網。

基于MMC（模塊化多電平換流器）架構的固態變壓器，則以前級模塊化多電平換流器為核心，首先完成中壓交流至中壓直流的變換，再通過后級的隔離DC-DC變換器實現中壓直流到低壓直流的轉換。該結構因設置了共用的中壓直流母線，便于直接接入中壓直流配電網。

若采用基于MMC的DC-DC級聯拓撲，還可顯著減少所需的中壓高頻變壓器數量。然而，MMC型拓撲通常較難實現開關器件的軟開關特性，且其子功率單元多采用半橋或全橋結構，需使用大量子模塊，系統結構相對復雜。

三、固態變壓器實時仿真的挑戰

1、實時仿真技術現狀

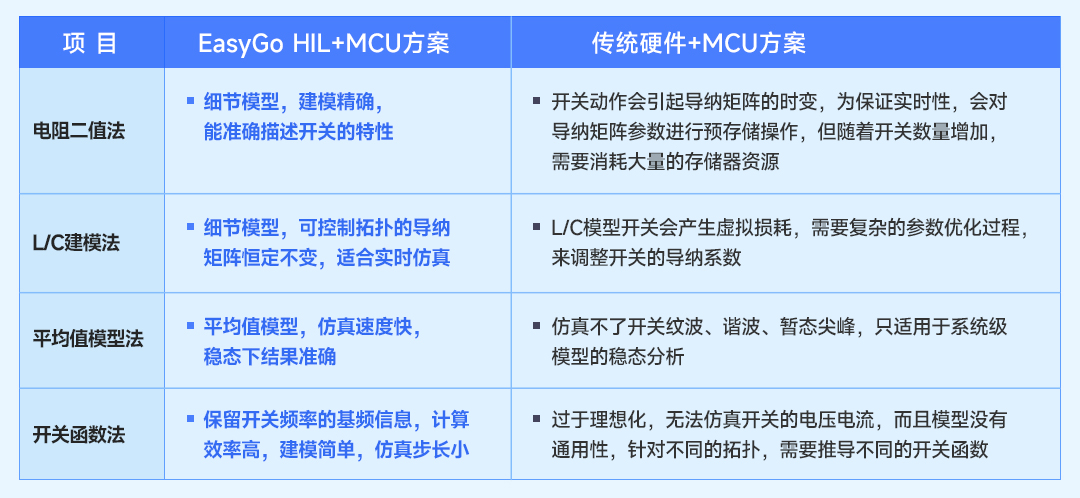

在實時仿真領域，對于電力電子拓撲的仿真建模，通常采用電阻二值法，L/C建模法，平均值模型法，開關函數法。這些方法的區別都在于對于開關建模方式的不同處理，因此它們之間存在著顯著優缺點區別：

2、固態變壓器仿真的挑戰

高開關頻率

固態變壓器的開關頻率通常高達數十甚至上百千赫茲。為了精確模擬功率開關器件的通斷暫態過程，其仿真時間步長往往需要控制在100ns量級。如此精細的仿真步長，對電磁暫態仿真算法的數值穩定性、計算效率，以及仿真硬件的處理能力與數據吞吐量，都構成了嚴峻的挑戰。

拓撲規模大

固態變壓器的級聯數量可以在幾十個以上，并且有增長的趨勢。龐大的仿真拓撲和極小的仿真步長之間，在傳統實時仿真技術模式下是一種“不可兼得”的矛盾。因此，需要針對固態變壓器的拓撲進行特殊化建模處理。

3、傳統實時仿真建模技術的缺陷

電阻二值法：由于其涉及到導納矩陣的時變，切換導納矩陣的延時使其仿真步長難以達到100ns的量級；

L/C建模法：高開關頻率會導致高的虛擬開關損耗，使得仿真結果不準確；

平均值模型法：無法還原真實的開關紋波、諧波、暫態尖峰；

開關函數法：針對不同的拓撲，需要推導不同的開關函數。

四、固態變壓器實時仿真解決方案

面對傳統實時仿真技術在固態變壓器建模中的局限性，EasyGo 提出了一種基于組合建模的解決方案，可有效實現固態變壓器的高精度實時仿真。

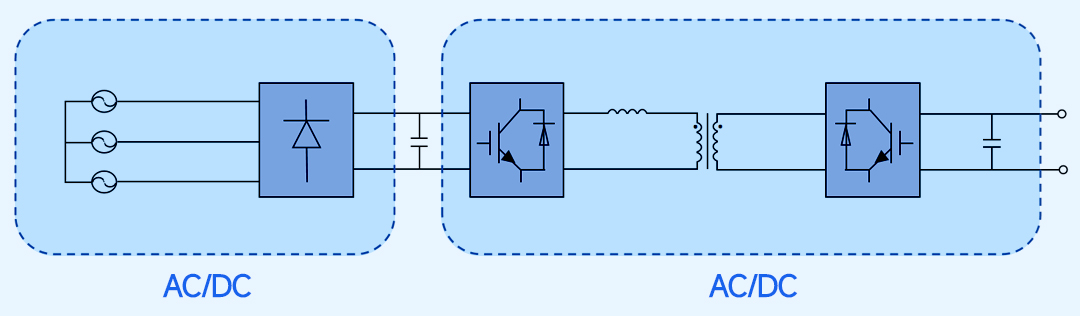

前級整流部分開關頻率通常不高，采用傳統的電阻二值法或者L/C建模法都可以實現，仿真步長在1us左右，可以滿足多模塊級聯的仿真需求。

后級DC/DC模塊部分的開關頻率可高達數十甚至上百千赫茲，針對這部分拓撲則需要進行特殊化建模處理，使其仿真步長可以達到100ns的量級。

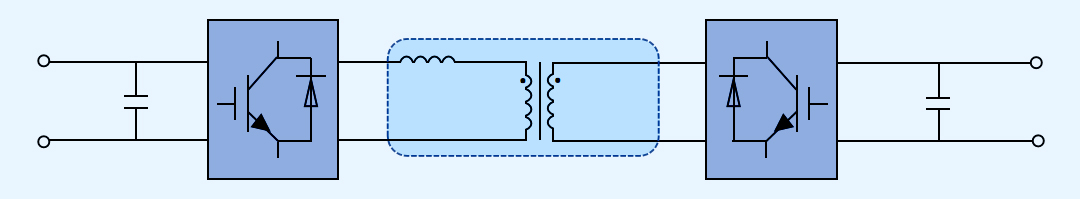

后級的DC/DC模塊部分，通常可以分成DC/AC電路，高頻變壓器電路和AC/DC電路。其中DC/AC和AC/DC均為單相電路，通常有全橋和半橋電路。

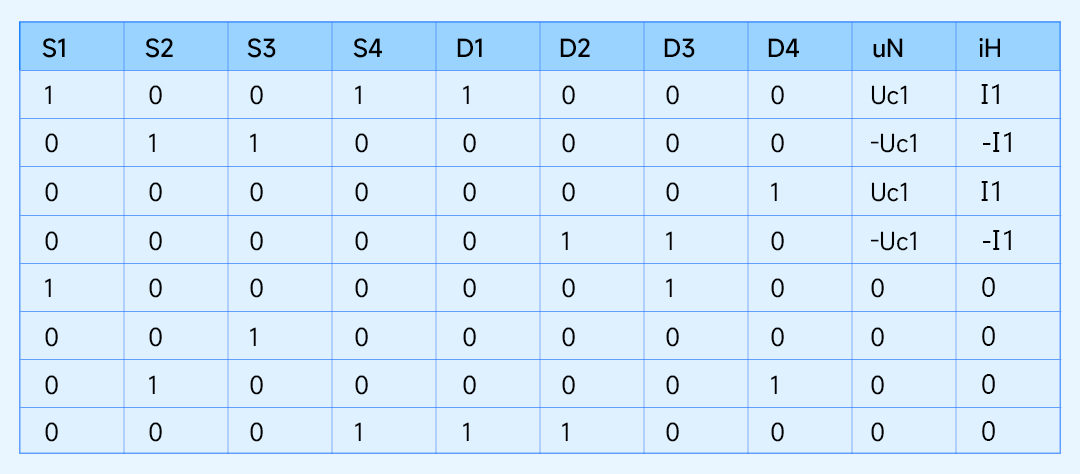

其中，DC/AC電路和AC/DC電路部分可以采用開關函數的建模方式，以實現其高速仿真。

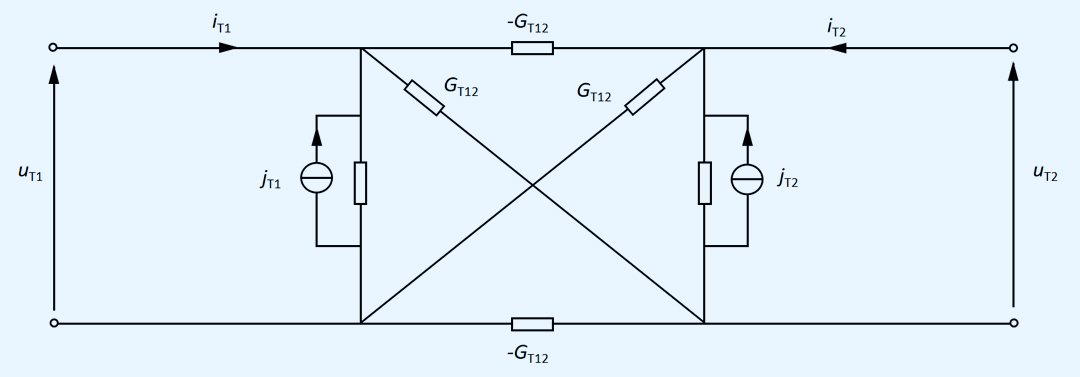

高頻變壓器電路部分，采用等效的離散模型和節點電壓法，以實現其高速仿真。

EasyGo實時仿真

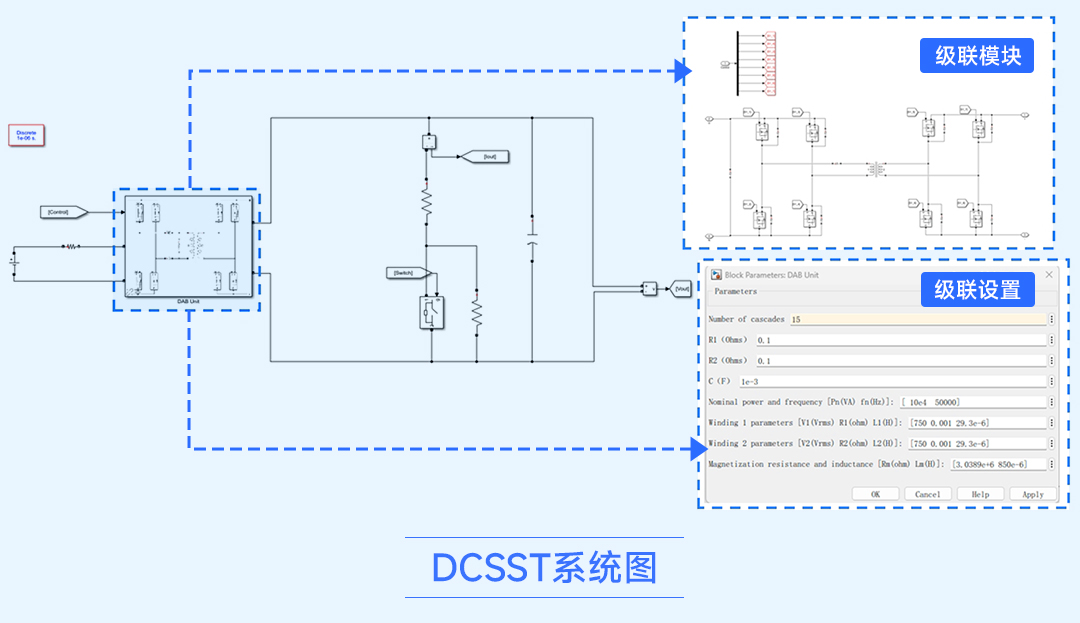

仿真基于由15個DAB模塊組成的DCSST系統，輸入側額定電壓為2000V，輸出側額定電壓為500V。其中DAB級聯模塊為EasyGo平臺的定制模塊，可以自定義設置級聯數量與相關參數。控制開關頻率50kHz。仿真對象聚焦于輸出電壓閉環控制，通過調節移相比實現電壓穩定。具體拓撲如下圖所示：

載入實時仿真模型后，EasyGoDeskSim會自動解析該模型，用戶只需要對IP地址進行配置，并配置交互界面即可。

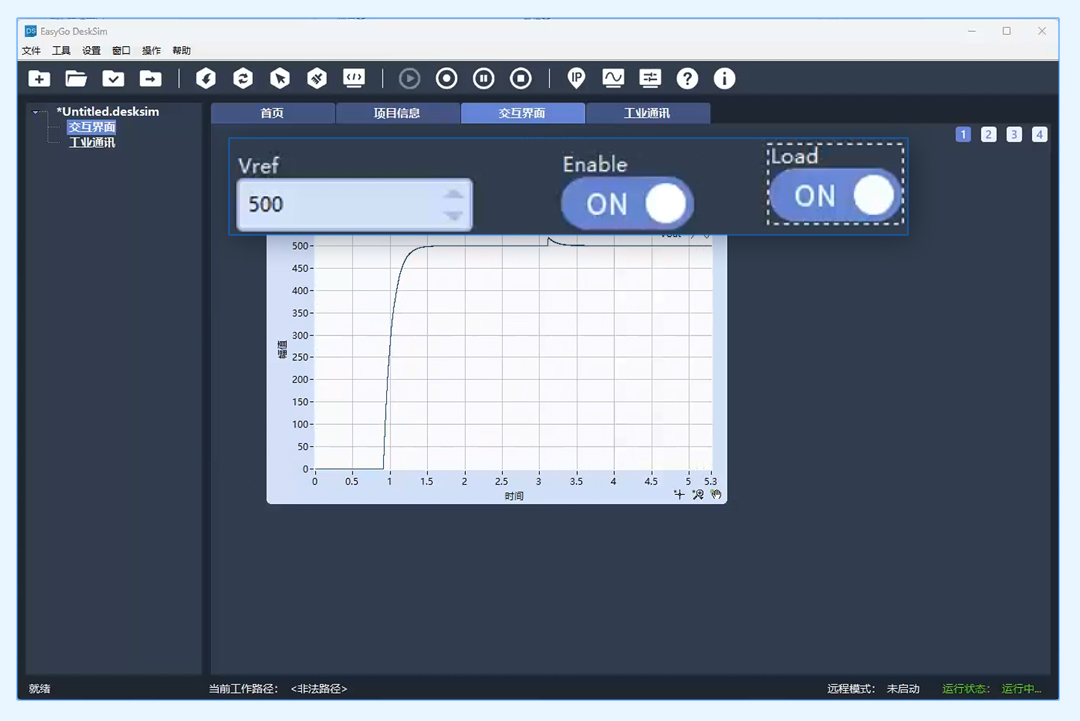

通過自定義交互界面，將使能按鈕和負載突變按鈕調出來，設定目標電壓為500V，啟動使能后，輸出電壓很快來到了500V，接著再開啟負載突變工況，電壓經過短暫的變化后，回歸500V。整體效果與離線一致，其輸出電壓波形如下圖所示。

EasyGo實時仿真采用差異化建模策略，搭配優化算法，實現100ns量級高精度實時仿真，且仿真效果與離線仿真完全一致，有效解決了自身仿真過程中精度與實時性難以兼顧的核心問題，提供了精準可靠的仿真支撐。

固態變壓器作為新型電力系統的核心設備，其高開關頻率、大拓撲規模的特性給實時仿真帶來了巨大挑戰。EasyGo實時仿真方案針對其仿真難點，通過高性能硬件架構與優化算法，實現了ns級高精度實時仿真，為其產業化階段的研發、測試與驗證提供了可靠的技術支撐，也為電力電子設備實時仿真技術的發展提供了新的思路，助力固態變壓器在多場景的快速落地與應用。
