在電子電路設計領域，磁環共模電感作為抑制電磁干擾的重要元件，其選型直接影響設備的EMC性能。本文將從工程應用角度，解析磁環共模電感選型中需要重點關注的參數指標及其工程意義，幫助工程師建立科學的選型思路。

一、阻抗特性曲線的工程價值

磁環共模電感的阻抗并非恒定值，而是隨頻率變化的曲線。選型時應重點關注100MHz頻點下的阻抗值，這個參數直接反映元件對高頻共模干擾的抑制能力。不同磁材材質的阻抗曲線差異明顯，錳鋅鐵氧體在低頻段表現優異，鎳鋅鐵氧體則更適合高頻環境。工程師需根據干擾頻譜特征，選擇在目標頻段具有較高阻抗的型號。

二、額定電流的溫升考量

額定電流參數需結合溫升數據綜合判斷。當工作電流超過額定值30%時，磁環可能進入磁飽和狀態，導致電感量驟降。建議在額定電流基礎上預留20%的余量，并通過實際溫升測試驗證。對于電源線路的共模濾波，需要特別關注低頻大電流工況下的電感穩定性。

三、直流電阻的能效關聯

直流電阻(DCR)每增加10mΩ，在5A電流下就會產生0.25W的功率損耗。在便攜設備等注重能效的應用中，應選擇線徑更粗、圈數更少的磁環方案。需要注意的是，降低DCR往往伴隨著電感量的減小，需要在能效和濾波效果間尋找平衡點。

四、漏電感的結構設計智慧

磁環結構本身產生的漏感可形成差模電感，這個特性在某些濾波電路中能簡化設計。通常漏感值控制在共模電感的0.5%-2%之間較為合適。通過調整繞線工藝和磁環結構，可以控制漏感參數，實現共模差模一體化濾波。

五、耐壓特性的安全邊界

額定電壓參數需要考量疊加干擾脈沖后的峰值電壓。對于市電應用場景，建議選擇耐壓值達到工作電壓2.5倍以上的產品。多層繞組結構的磁環需特別注意層間絕緣處理，避免高壓擊穿風險。

在實際選型過程中，建議建立參數權重矩陣：將阻抗特性作為首要篩選條件，其次考量電流與溫升的匹配度，優化DCR與成本的平衡。對于高頻通信設備，還應增加分布電容的評估環節。

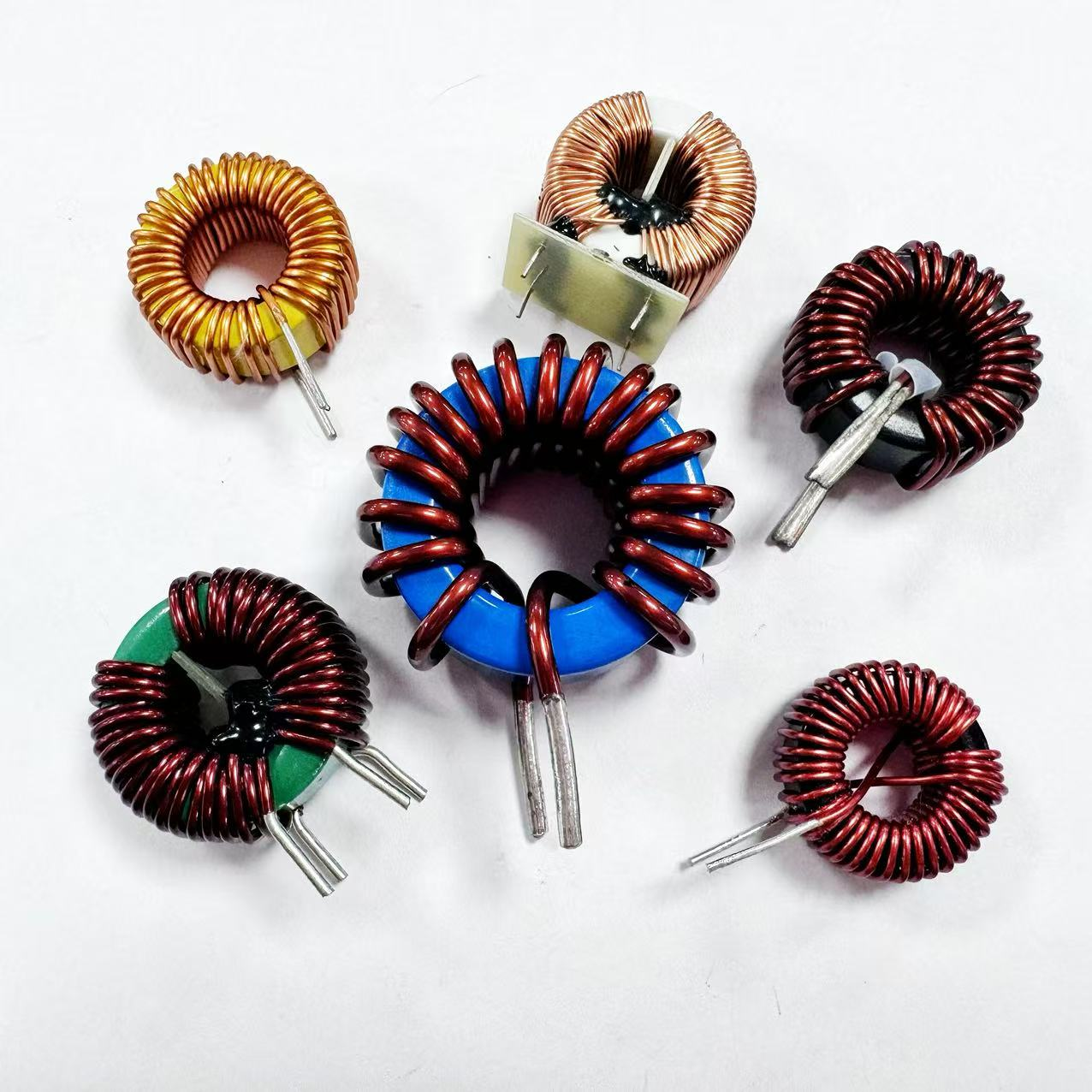

蘇州谷景電子有限公司深耕電感元件領域，建立了完整的磁環共模電感產品體系。公司擁有多材質磁芯材料供應鏈，可提供從錳鋅到鎳鋅全系列磁材方案。通過引進自動化繞線設備和磁環測試系統，確保批次產品參數一致性控制在±5%以內。針對特殊應用需求，工程團隊可提供阻抗曲線定制、耐壓等深度服務，協助客戶完成從參數選型到系統驗證的全流程開發。
