全固態變電站(Solid-State Substation):架構革新、數字孿生運維與底層核心半導體技術的深度系統級研究
宏觀愿景與配電網架構的范式轉移
在全球能源低碳轉型、高比例分布式可再生能源接入以及終端交通全面電動化的大背景下,傳統交流配電網正面臨著前所未有的動態穩定性與潮流調度挑戰。傳統的電力變電站高度依賴于基于低頻電磁感應原理的硅鋼工頻變壓器,以及基于機械觸頭分離與滅弧室物理拉弧的機械式斷路器。這些傳統電氣設備雖然在過去的一百年中支撐了電網的發展,但其固有的物理局限性——體積龐大、重量驚人、響應速度處于毫秒乃至秒級、無法實現能量的雙向主動路由、且缺乏對電能質量的深層治理能力——使其越來越難以適應新型電力系統對于微秒級動態響應和全息數字感知的苛刻要求 。

在這一歷史性的技術交匯點上,以傾佳電子楊茜為代表的行業先鋒,正在積極推動“全固態變電站(Solid-State Substation)”這一顛覆性概念的落地 。全固態變電站的愿景勾勒出了一幅充滿科幻色彩卻又建立在堅實工程基礎之上的藍圖:未來的變電站將徹底告別傳統的機械時代,整個系統架構中將不再包含任何旋轉部件或機械物理觸頭 。取而代之的,是由海量先進大功率半導體器件構成的固態電力電子變換矩陣。傾佳電子力推BASiC基本半導體SiC碳化硅MOSFET單管,SiC碳化硅MOSFET功率模塊,SiC模塊驅動板,PEBB電力電子積木,Power Stack功率套件等全棧電力電子解決方案。?
傾佳電子楊茜致力于推動國產SiC碳化硅模塊在電力電子應用中全面取代進口IGBT模塊,助力電力電子行業自主可控和產業升級!

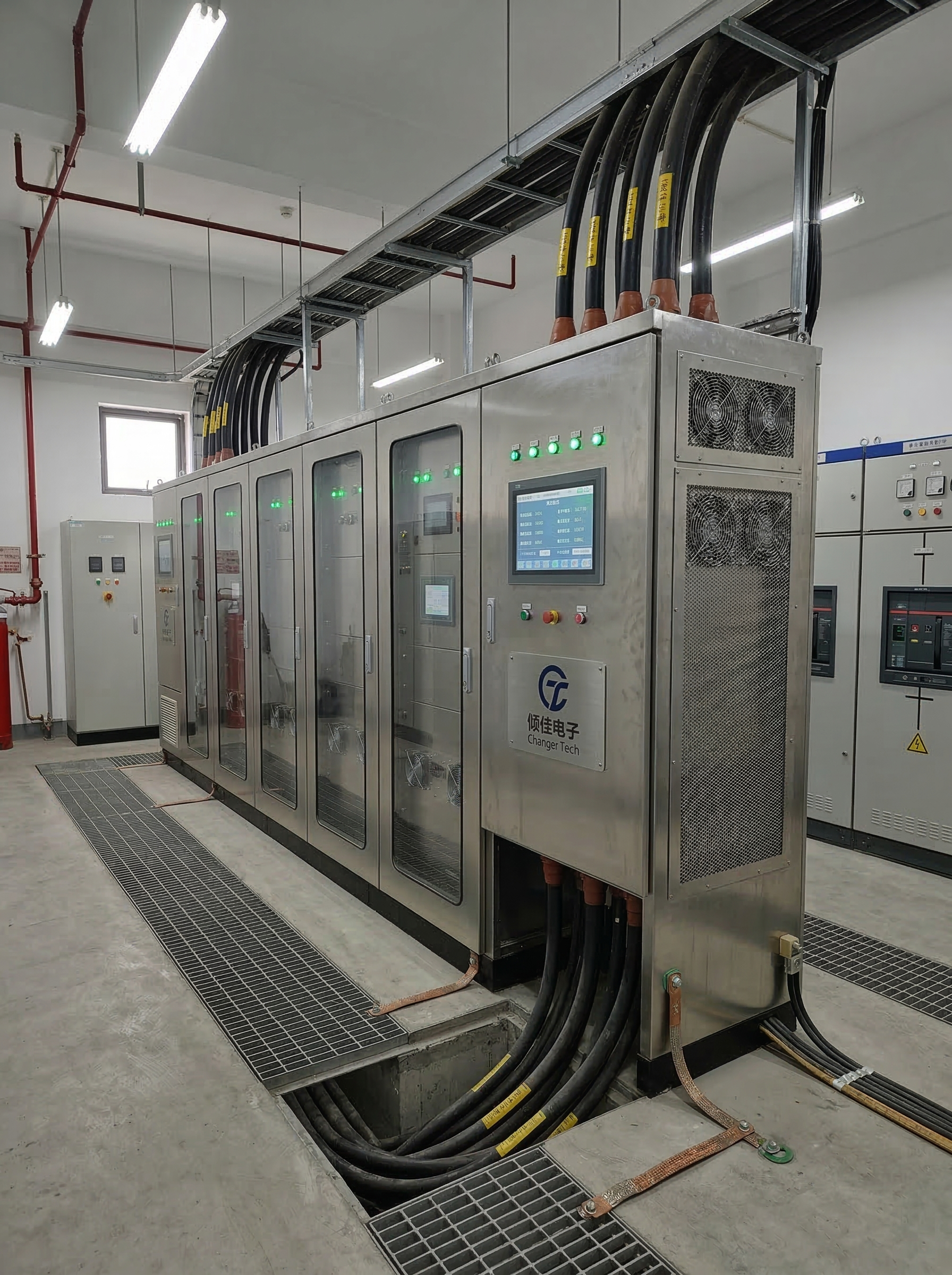

在這一全新架構中,固態變壓器(Solid-State Transformer, SST,簡稱固變)將取代沉重的工頻變壓器,負責實現高低壓網絡之間的電壓變換、電氣隔離、能量雙向路由以及全方位的電能質量主動治理 。與此同時,固態斷路器(Solid-State Circuit Breaker, SSCB,簡稱固斷)將取代機械斷路器,承擔起微秒級極速故障隔離的重任 。這兩種核心設備的系統級深度集成,不僅從物理層面上重構了電網節點,更賦予了變電站全數字化的原生特征。基于這種全數字化特征,變電站的運行狀態可以被完美映射到虛擬空間中,從而支持基于數字孿生(Digital Twin)技術的遠程預測性運維系統 。傾佳電子楊茜及其團隊預測,隨著底層核心器件——特別是碳化硅(SiC)寬禁帶半導體——技術的成熟與制造成本的非線性下降,全固態變電站預計將在2030年跨越技術與商業的臨界點,進入大規模商業普及期 。本報告旨在全面剖析全固態變電站的核心系統級集成架構,深入探討數字孿生運維的實現機制,并以基本半導體(BASIC Semiconductor)及其參股的青銅劍技術(Bronze Technologies)的產業鏈布局為例,詳盡論述第三代半導體技術在推動這一宏大愿景中所做出的不可替代的底層貢獻。
核心物理層:固變SST與固斷SSCB的架構解析
全固態變電站并非是單一設備的簡單技術升級,而是通過高度復雜的電力電子變流系統對電能傳輸路徑的徹底重構。其核心物理架構由固態變壓器與固態斷路器兩大模塊組成,二者在電氣拓撲和控制邏輯上實現了深度的相互交織。
固態變壓器(SST):軟件定義電能的能量路由器

傳統的工頻變壓器依靠鐵芯和繞組的電磁耦合傳遞能量,其體積與工作頻率成反比。由于工作在50Hz或60Hz的低頻區間,傳統變壓器異常笨重,且其電壓調節依賴于機械式的有載調壓分接開關,響應極其緩慢,對于電網側的電壓暫降、諧波污染等問題無能為力。固態變壓器(SST)則是一種由高頻隔離變壓器和多級電力電子變換器組成的多端口網絡節點 。
在面向中高壓配電網(如10kV或35kV接入)的應用場景中,受限于單一功率半導體器件(即使是目前最先進的高壓SiC器件)的耐壓極限,固變SST通常采用輸入串聯-輸出并聯(Input-Series Output-Parallel, ISOP)的級聯拓撲架構 。在ISOP架構中,系統通過串聯多個標準化的“級聯基本單元(Power Cell)”來共同分擔高壓側的電網電壓,而在低壓側則通過并聯輸出以提供大電流。
每一個支持能量雙向流動的SST級聯基本單元,其內部通常包含復雜的三級或兩級電力電子變換結構。第一級為交流-直流(AC-DC)有源前端整流級,最典型的拓撲是級聯H橋(Cascaded H-Bridge, CHB)。該級的主要功能是將電網的交流高壓切片分解為多個穩定的低壓直流母線,并強制實現功率因數校正(PFC),確保設備從電網吸收或向電網注入的電流為完美的正弦波,從根本上隔離了負載側產生的諧波污染 。第二級為直流-直流(DC-DC)高頻隔離變換級,通常采用雙向有源全橋(Dual Active Bridge, DAB)或諧振型(如LLC)變換器。在這一級中,直流電被逆變?yōu)閿?shù)十千赫茲乃至上百千赫茲的高頻交流電,通過體積僅為傳統工頻變壓器幾分之一的高頻變壓器實現電氣隔離,隨后再整流為低壓直流電 。高頻變壓器的引入使得固變SST的體積和重量相較于同等功率的傳統變壓器可削減50%至75% 。第三級(若直接輸出直流則不需要)為直流-交流(DC-AC)逆變級,用于將低壓直流電轉換為用戶側所需的低壓交流電。
通過這種多級變換架構,固變SST不再是一個被動的電磁元件,而成為了一個能夠主動控制有功和無功功率流動、提供直流并網接口(極大地便利了光伏、儲能和直流快充樁的接入)、并在微電網孤島模式下提供穩壓穩頻支撐的“能量路由器”。

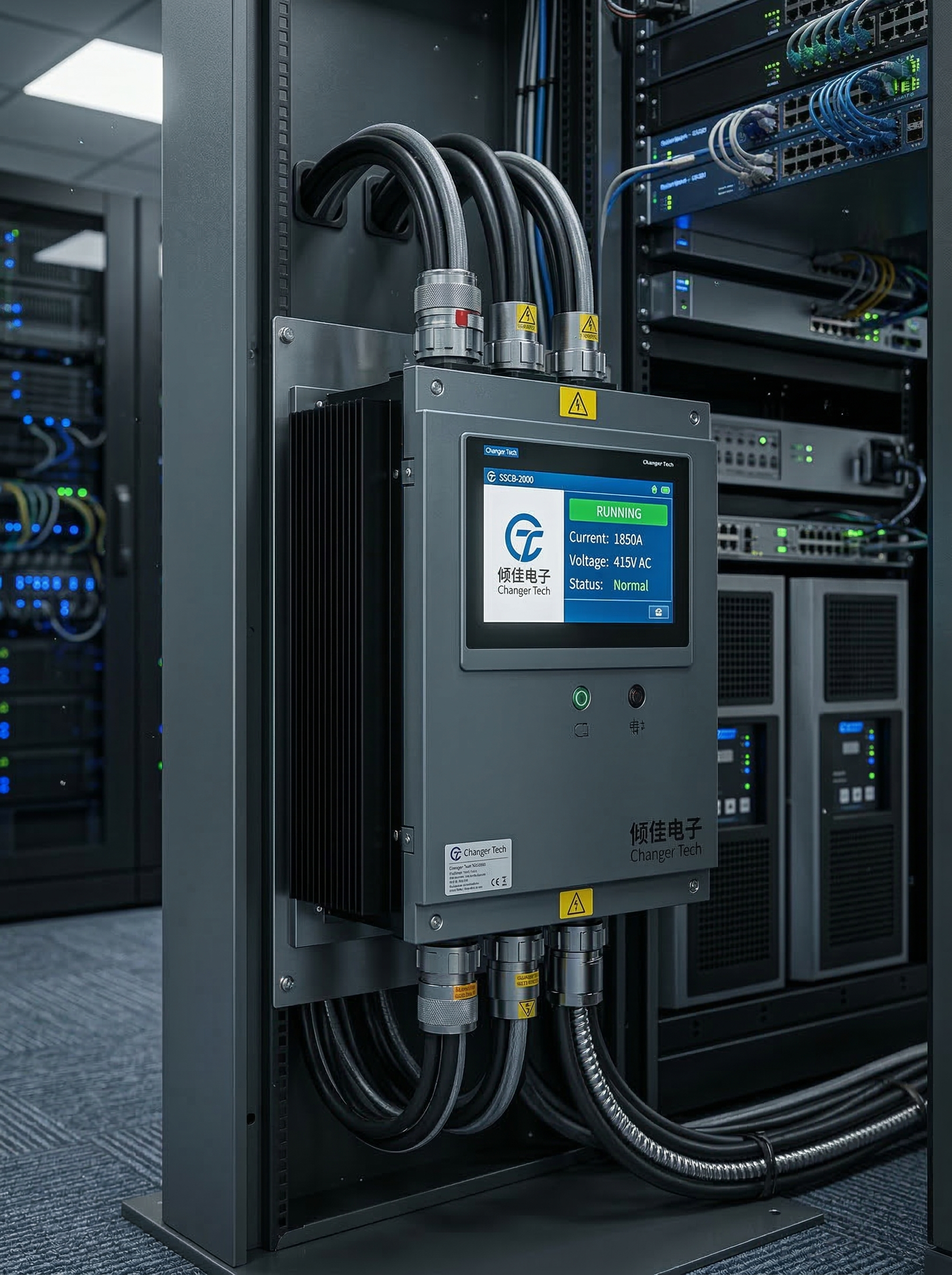

固態斷路器(SSCB):終結物理電弧的極速保護器

全固態變電站的另一大支柱是固態斷路器(SSCB)。傳統的機械式交流斷路器在開斷短路電流時,必須依靠機械傳動機構拉開動靜觸頭。在觸頭分離的瞬間,極高的電場會擊穿空氣或SF6氣體,形成溫度高達數千度的高能電弧。機械斷路器必須等待交流電流自然過零點時才能通過滅弧室徹底熄滅電弧,這一純物理過程通常耗時數十毫秒。在直流電網(如固變SST內部的直流母線系統)中,由于電流沒有自然過零點,機械斷路器的滅弧變得異常困難和龐大 。這種緩慢的開斷速度對于脆弱的電力電子器件而言是致命的。
固態斷路器徹底摒棄了機械觸頭,利用IGBT或碳化硅(SiC)MOSFET等全控型功率半導體器件的關斷特性來切斷故障電流 。當智能控制系統的傳感器在極短時間內(通常小于1微秒)識別到短路或嚴重過載的電流變化率(di/dt)異常時,門極驅動電路會迅速將半導體器件拉至截止狀態。
在固斷SSCB的應用中,SiC MOSFET展現出了相較于傳統硅基器件的壓倒性優勢。研究和實驗測試表明,采用SiC MOSFET構建的直流固斷SSCB不僅能夠完全無電弧地切斷電路,實現本質安全,而且其反應速度和切斷時間遠快于基于Si IGBT的固斷SSCB 。這種極速響應能力(通常在幾微秒內完成)能夠?qū)⒍搪冯娏縻Q位在其上升期的極低水平,極大地減小了故障對電網的沖擊。此外,通過精心設計的RCD緩沖電路(Snubber)和續流路徑優化,基于SiC的SSCB能夠在關斷巨大電流時有效吸收和抑制由于線路雜散電感引發的瞬態電壓尖峰(L*di/dt),從而避免了器件的過壓擊穿風險 。
固變SST與固斷SSCB的系統級耦合與協同
在全固態變電站中,SST與固斷SSCB必須進行深度的系統級集成。固變SST由于內部含有大量的直流母線薄膜電容和半導體開關管,其抗短路電流沖擊的能力(即熱容量I2t)遠遠低于含有海量絕緣油和粗大銅排的傳統工頻變壓器。如果全固態變電站的外部饋線發生嚴重短路,SST內部的電容將瞬間劇烈放電,短路電流在幾微秒內就會超過半導體器件的最大承受閾值,導致器件因熱失控而爆炸。
因此,全固態架構要求在固變SST的交流輸入端、直流母線級聯層以及交流輸出端全面部署固斷SSCB 。二者通過變電站內部的高速確定性通信總線實現微秒級的保護協同。當發生區外故障時,固斷SSCB充當了固變SST的“防彈衣”,在故障電流攀升至破壞性水平之前將其無情阻斷;而在區內故障時,固變SST的控制核心能夠聯動相關節點的固斷SSCB實現精準的故障區域重構,保證非故障區域的不間斷供電。
全數字化底座與數字孿生(Digital Twin)的工程實現
全固態變電站取消了所有的機械和旋轉部件,意味著電網節點的所有能量轉換過程都受控于底層的數字信號處理器(DSP)和現場可編程邏輯門陣列(FPGA)。這種“軟件定義電能”的架構,為電網賦予了前所未有的全數字化特征,并為數字孿生技術提供了完美的物理寄托 。
高頻度全息數據采集與云端映射
在傳統變電站中,狀態監測依賴于外掛的獨立傳感器(如變壓器油溫計、瓦斯繼電器、SF6氣體壓力表等),這些傳感器采樣頻率低,且只能反映設備的宏觀物理表征,存在巨大的監測盲區。相比之下,全固態變電站中的SST和固斷SSCB在正常運行中,其控制回路本身就必須以數十千赫茲甚至兆赫茲的頻率對電壓、電流進行高精度采樣,以實現閉環控制。此外,先進的智能門極驅動芯片還能實時向主控單元反饋功率半導體的去飽和(DESAT)狀態、柵極電壓波動以及封裝內部NTC熱敏電阻的實時結區溫度數據 。
這意味著全固態變電站本質上是一個極其龐大的高密度數據采集矩陣。這些海量的微秒級運行數據通過工業以太網或5G低延時網絡實時推送到云端服務器,在數字空間中構建出一個與物理實體完全映射的“虛擬變電站”——即數字孿生體。
基于數字孿生的預測性運維與模型驗證
借助實時數字仿真器(Real-Time Digital Simulator, RTDS)和控制器硬件在環(Controller-Hardware-in-the-Loop, CHIL)技術,數字孿生系統可以對全固態變電站的穩定性進行高維度的分析與運維 。
數字孿生在全固態變電站中的核心應用體現在以下幾個維度:
首先,是電熱耦合建模與壽命預測。大功率半導體器件的失效模式主要集中在芯片結溫(Tj?)的劇烈波動導致的封裝層面的機械疲勞(如鍵合線脫落、焊料層老化)。物理環境中的芯片結溫是無法直接測量的隱蔽變量。而數字孿生模型可以通過實時的電壓電流數據精確計算出芯片當前的開關損耗與導通損耗,并結合高精度的熱阻抗網絡(Foster或Cauer熱模型),實時推演計算出變電站內部成千上萬個SiC芯片的瞬態結溫。通過累積記錄結溫的波動幅度和頻率,結合Coffin-Manson等疲勞壽命預測模型,系統可以在元器件真正發生開路或短路災難前數月發出精準的預警,將“事后搶修”徹底轉變?yōu)椤邦A(yù)測性維護”。
其次,是復雜工況下的系統穩定性邊界驗證與參數自整定。SST作為一個高度非線性的動態系統,在面對電網電壓暫降、孤島模式切換或指令不確定性時,容易誘發控制回路的諧振失穩。研究表明,利用數字孿生平臺可以構建包含各類不確定性(如SST電流指令不確定性、直流母線電壓不確定性等)的復雜系統模型,通過Mu分析等魯棒控制理論進行驗證測試 。在不影響實際物理電網供電的前提下,可以在數字孿生體中極限注入各種惡劣的電網故障,以檢驗并優化SST控制算法的魯棒性,隨后將優化后的參數通過OTA(Over-the-Air)遠程下發至物理變電站。
核心推動力:碳化硅(SiC)的物理突破與必然趨勢
全固態變電站的宏大愿景雖然在理論上極具吸引力,但過去受制于傳統硅(Si)基功率半導體器件的物理極限,長期難以逾越商業化鴻溝。對于動輒兆瓦級的變電站應用,傳統的硅基IGBT或IGCT在阻斷數千伏高壓時,必須加厚漂移區,但這會導致導通壓降急劇升高;同時,作為雙極型器件,IGBT在關斷時存在嚴重的少數載流子復合“拖尾電流”現象,導致極高的開關損耗 。這使得基于硅器件的SST開關頻率通常只能限制在幾千赫茲,整體系統效率難以突破97%,且需要配置極其龐大的水冷散熱系統,最終喪失了相較于傳統變壓器的體積與成本優勢 。
第三代寬禁帶半導體碳化硅(SiC)技術的成熟,是支撐全固態變電站邁向2030年大規模商用的絕對底層基石 。碳化硅材料的物理特性從根本上改寫了電力電子設計的游戲規則:
| 材料物理特性對比 | 傳統硅(Si) | 碳化硅(4H-SiC) | 系統級應用優勢 |
|---|---|---|---|
| 禁帶寬度 (eV) | 1.12 | 3.26 | 極低的漏電流,允許在超高壓應用中穩定運行,是變電站級電壓應用的前提。 |
| 臨界擊穿場強 (MV/cm) | 0.3 | 3.0 (約10倍于Si) | 允許在極薄的漂移區阻斷高壓,使得高壓器件的導通電阻 (RDS(on)?) 大幅下降,極大降低導通損耗 。 |
| 熱導率 (W/cm?K) | 1.5 | 4.9 (約3倍于Si) | 器件具備極強的熱傳導能力,系統可以使用更小巧的散熱器,并耐受更高的工作結溫 。 |
| 電子飽和漂移速率 (107cm/s) | 1.0 | 2.0 (約2倍于Si) | 支持超高頻開關動作,沒有IGBT的拖尾電流,徹底釋放高頻潛力 。 |
表格數據來源:基本半導體物理特性對比資料
基于上述無可比擬的物理優勢,傾佳電子楊茜前瞻性地提出了全固態架構下的“三個必然趨勢”:第一,SiC碳化硅MOSFET模塊全面取代傳統IGBT模塊和IPM模塊是必然趨勢;第二,SiC單管全面取代IGBT單管和大于650V的高壓硅MOSFET是必然趨勢;第三,在特定應用中,650V SiC器件全面取代傳統的超結(SJ)硅MOSFET和高壓氮化鎵(GaN)器件也是必然趨勢 。在SST應用中,采用SiC功率器件能夠?qū)崿F(xiàn)97.1%甚至更高的卓越能效水平,使設備的體積減小50%,重量銳減75%,并能在更為極端的環境溫度下保持冷態運行 。此外,由于SiC器件優異的特性,整個配電網級SST的直流母線電容需求也可大幅降低,進一步提升了系統負載能力并優化了并網性能 。
基本半導體(BASIC Semiconductor):全固態愿景的核心支撐者
在推動全固態變電站落地的產業鏈中,作為中國第三代半導體行業領軍企業的基本半導體(BASIC Semiconductor)扮演著至關重要的角色。基本半導體構建了涵蓋碳化硅外延生長、晶圓制造、芯片設計、模塊封裝以及先進驅動測試的全產業鏈自主可控體系 。針對全固態變電站SST級聯單元的嚴苛需求,基本半導體推出了一系列大功率、高可靠性的SiC MOSFET工業模塊,為變電站架構革新提供了源源不斷的“硬件彈藥” 。
拓撲適配與封裝材料的顛覆性革新
全固態變電站在長達數十年的生命周期中需要24小時不間斷運行,電網負荷的劇烈波動會引起模塊內部半導體芯片產生極大的熱循環(Thermal Cycling)。不同封裝材料之間的熱膨脹系數(CTE)若不匹配,將導致傳統基于氧化鋁(Al2?O3?)或普通氮化鋁(AlN)的陶瓷覆銅板基板發生分層、翹曲甚至碎裂,進而引發散熱失效和器件燒毀。
針對這一致命挑戰,基本半導體在其Pcore?2、Pcore?4、Pcore?6系列模塊(覆蓋34mm、62mm、E1B、E2B、E3B及ED3等工業級標準化封裝)中,進行了深刻的材料學革新 。特別是在其主推的BMF540R12MZA3(1200V/540A,ED3封裝)和BMF540R12KHA3(1200V/540A,62mm封裝)模塊中,全面引入了代表當前最高技術水平的氮化硅(Si3?N4?)活性金屬釬焊(AMB)陶瓷覆銅板技術 。
| 陶瓷覆銅板物理與機械性能對比 | 氧化鋁 (Al2?O3?) | 氮化鋁 (AlN) | 氮化硅 (Si3?N4?) | 變電站級應用評估 |
|---|---|---|---|---|
| 熱導率 (W/mK) | 24 (最低) | 170 (最高) | 90 (優異) | 滿足大功率SiC模塊苛刻的散熱路徑要求。 |
| 熱膨脹系數 (ppm/K) | 6.8 | 4.7 | 2.5 | 極低的熱膨脹系數,與硅和碳化硅芯片高度匹配。 |
| 抗彎強度 (N/mm2) | 450 (較脆) | 350 (最脆) | 700 (極其堅韌) | 避免模塊在組裝應力或熱膨脹下發生基板斷裂 。 |
| 斷裂強度 (MPa√m) | 4.2 | 3.4 | 6.0 (遠超其他) | 防止微裂紋在長生命周期內擴展 。 |
| 銅箔剝離強度 (N/mm) | ≥4 | 未標明 | ≥10 (強力結合) | 1000次熱沖擊后無分層現象,保障全壽命導熱穩定性 。 |
基于Si3?N4?基板和先進的高溫焊料工藝,基本半導體模塊不僅實現了極低的熱阻,更經受住了超過1000次極度嚴酷的溫度沖擊試驗。實驗證實,Al2?O3?和AlN基板在同等條件下均出現了嚴重的銅箔剝離分層現象,而Si3?N4?基板依然保持了極高的接合強度,這種極致的高可靠性與高功率密度特性,完美契合了全固態變電站SST的深遠需求 。
解決雙極性退化痛點:內置 SiC SBD 的創新設計
在SST內部的DC-DC諧振變換級或AC-DC有源前端中,由于感性負載的客觀存在,半導體模塊中的體二極管常常需要頻繁參與反向續流過程。普通SiC MOSFET原生體二極管的正向?qū)▔航担╒F?)偏高,且更嚴重的是,長期處于續流導通狀態時極易誘發致命的“雙極性退化(Bipolar Degradation)”效應。在此過程中,電子與空穴在器件體內復合釋放的能量會導致晶格內的基面位錯(Basal Plane Dislocation)逐步擴展為層錯(Stacking Fault),使得器件導通內阻發生不可逆的急劇上升,最終引發整個級聯單元的熱失控爆炸 。
為一勞永逸地解決這一長期困擾業界的頑疾,基本半導體在如BMF240R12E2G3(1200V/240A,Pcore?2 E2B封裝)等關鍵半橋模塊內部,獨辟蹊徑地并聯集成了獨立的SiC肖特基勢壘二極管(SBD) 。這一設計帶來了直擊工程痛點的三重系統級優勢:
徹底抑制雙極性退化:由于SiC SBD的導通閾值電壓顯著低于MOSFET自身的體二極管,在反向續流期間,絕大部分大電流被強制從獨立的SBD路徑分流,極大地降低了流經MOSFET體內的載流子數量。耐久性加速實驗數據顯示,在普通SiC MOSFET體二極管持續導通運行1000小時后,其導通內阻(RDS(on)?)波動漂移幅度竟高達驚人的42%;而內置SBD的基本半導體模塊,在歷經同樣嚴酷的1000小時老化測試后,其RDS(on)?的變化率被死死鎖定在微不足道的3%以內。這保證了全固態變電站在長達數十年的生命周期內,其底層電氣參數的絕對穩定性與可預測性 。
極度降低續流損耗與提升效率:內置的SiC SBD大幅度降低了續流期間的整體管壓降,有效降低了逆變或整流死區時間內產生的額外能量損耗 。
近似于零的反向恢復特性:SiC SBD屬于純多數載流子器件,幾乎不產生任何反向恢復電荷(Qrr?)。這不僅根除了另一側開關管開通時由于反向恢復電流所引發的極高電流尖峰,同時極大地降低了開關總損耗,賦予了SST向更高工作頻率進軍的硬件潛力 。
極致能效驗證:PLECS電熱聯合仿真與參數標定
為了量化證明基本半導體SiC模塊對于系統級設計的顛覆性改進,研究人員基于PLECS軟件平臺,以SST的核心節點——三相并網有源前端為應用場景,將基本半導體的BMF540R12MZA3模塊與國際主流的900A/1200V級IGBT模塊(如英飛凌FF900R12ME7、富士2MB1800XNE120-50)進行了嚴謹?shù)碾姛狁詈下?lián)合仿真對比 。
| PLECS 電機驅動/逆變器應用系統級熱損耗聯合仿真對比 | 基本半導體 SiC MOSFET | 富士 IGBT | 英飛凌 IGBT |
|---|---|---|---|
| 模塊型號 | BMF540R12MZA3 | 2MBI800XNE120-50 | FF900R12ME7 |
| 仿真工況參數 | Vdc=800V, 相電流=400Arms, 頻率=8kHz, 散熱器溫度=80°C | 同左側工況 | 同左側工況 |
| 單開關位置導通損耗 (W) | 254.66 | 209.48 | 187.99 |
| 單開關位置開關損耗 (W) | 131.74 | 361.76 | 470.60 |
| 續流二極管總損耗 (W) | (包含在MOSFET內部一體計算) | 189.24 | 179.92 |
| 模塊單相總發熱損耗 (W) | 386.41 (極低發熱) | 571.25 | 658.59 |
| 估算系統運行最高結溫 (°C) | 129.4 | 115.5 | 123.8 |
| 估算系統整體換流效率 (%) | 99.38% | 98.79% | 98.66% |
備注:數據摘自基本半導體ED3模塊技術參考資料,旨在展示8kHz載頻下相同輸出電流的熱行為差異 。
仿真分析深刻地揭示了這樣一個物理事實:在輸出相同的378kW有功功率時,傳統IGBT系統為了追求較低的導通損耗,不得不忍受極高的開關損耗,導致其整體單橋臂總損耗高達570W至650W。而基本半導體SiC模塊的總發熱量比IGBT系統驟降了近一半。雖然二者在數字上的整機效率差異僅有約0.62%至1.21%的提升,但在動輒兆瓦級別的全固態變電站陣列中,這百分之一的效率鴻溝代表著數萬瓦特絕對廢熱的消散。這意味著基于SiC的SST系統能夠徹底拋棄昂貴且易漏液的水冷系統,轉而采用更加可靠的風冷架構,或者進一步將散熱片體積縮小50%,從根本上契合了變電站小型化、緊湊化并融入城市地下設施的時代要求 。即使設計者追求極致的被動元器件(磁性元件、電容)小型化,將基本半導體SiC模塊的開關頻率強行翻倍至16kHz運行,其單橋臂總發熱量(528.98W)依然低于在8kHz下掙扎的傳統IGBT系統 。
除了系統級熱仿真外,在微觀的動態雙脈沖測試平臺上,基本半導體的產品參數同樣表現出了驚人的競爭力。以62mm封裝的BMF540R12KHA3模塊為例,在Vds=600V、Id=540A、Rgoff=2Ω的極限滿載斷開測試中,基本半導體的關斷能量損耗(Eoff)僅為19.73mJ至20.46mJ,優于國外同行的對標產品,充分印證了其在短路關斷和高頻操作下的卓越潛力 。
青銅劍技術(Bronze Technologies):賦予全固態變電站智能保護的神經元
在大功率且極高工作頻率的SiC MOSFET應用中,電能傳輸?shù)谋澈箅[藏著兇險的寄生效應。SiC器件由于其自身電容極小且載流子無拖尾,其開關瞬間的電壓變化率(dv/dt)動輒超過30kV/μs乃至逼近60kV/μs。在全橋或半橋拓撲中,這種令人咋舌的高dv/dt極易誘發臭名昭著的“米勒現象(Miller Effect)” 。
當橋臂的上管以極高速度開通時,橋臂中點處會產生極其陡峭的電壓階躍。這一階躍電壓將通過處于關斷狀態的下管的柵漏寄生電容(米勒電容,Cgd?)強行注入一股瞬態位移電流,其大小公式為 Igd?=Cgd?×(dv/dt)。這股位移電流別無出路,只能流過下管的門極關斷電阻(Rgoff?)并最終流入負電源軌。此時,根據歐姆定律,這股電流會在下管的柵源兩端憑空制造出一個巨大的瞬態正向電壓尖峰(Vgs_spike?=Igd?×Rgoff?) 。由于SiC MOSFET的開啟閾值電壓(VGS(th)?)本身就相對較低(通常在2V至4V之間,且會隨著結溫升高而進一步負向漂移),一旦這個瞬態米勒電壓尖峰越過閾值,原本應該保持死寂關斷狀態的下管就會被幽靈般地“誤導通”,從而導致上下兩管直接發生災難性的橋臂直通短路,瞬間燒毀昂貴的SST和變電站設備 。
為了徹底斬斷這一物理層面的隱患,并滿足全固態變電站對于固斷SSCB和SST底層驅動邏輯的高可靠性訴求,基本半導體參股的青銅劍技術(Bronze Technologies)為行業提供了一套極致安全、高度定制化的全數字化驅動與保護解決方案屏障。通過其BSRD系列參考設計、2CP/2CD系列即插即用驅動板(例如專為62mm模塊設計的2CP0220T12,或適配ED3封裝的2CP0225Txx系列產品),青銅劍將智能保護的觸角直接延伸到了物理層面的最前沿 。
1. 物理隔絕誤導通:有源米勒鉗位(Active Miller Clamp)機制
青銅劍驅動芯片(如主打的BTD5350MCWR等系列產品)內嵌了極其精密的有源米勒鉗位專用引腳(Clamp)。其運作機理堪稱精妙:在SiC MOSFET處于關斷周期時,驅動芯片內部的高速比較器會毫秒不差地監視門極電壓電平。一旦偵測到門極電壓安全回落至2V(相對芯片內部地)的閾值以下,高速比較器便會立即翻轉輸出電平,毫無保留地打開一條內部低阻抗旁路MOSFET通道 。這條新通道相當于為狂暴的米勒電流(Igd?)修建了一條極其寬闊的泄洪道,直接將其引入負電源軌,從而完美繞開了外部的Rgoff?電阻。
實驗測試臺上的波形數據以無可辯駁的方式展示了這一設計的威力:在同等高dv/dt(約14.7 kV/μs)的惡劣開關工況下,如果不使用米勒鉗位功能,下管不可避免地承受了高達7.3V的恐怖串擾電壓尖峰,這足以讓任何SiC器件處于失控的誤導通邊緣;而當青銅劍驅動啟用米勒鉗位功能后,該電壓尖峰被死死鉗制在2V甚至被徹底抹平(0V或更低的負壓) 。從物理學層面而言,這種設計徹底清除了全固態變電站中致命的直通短路頑疾。
2. 微秒級神經反射:極速短路保護與軟關斷技術
固態斷路器(SSCB)和固態變壓器(SST)在應對外部電網極其惡劣的短路工況或極大的浪涌電流時,其生存概率完全取決于驅動器對于故障的感知和響應速度。青銅劍的智能驅動板深度集成了去飽和檢測(DESAT)短路保護神經反射回路 。當檢測電路敏銳地發現半導體器件因為承受巨大過流而脫離歐姆區、進入高壓降的飽和狀態時,驅動器會在不到數個微秒的時間內自動接管控制權。
不僅如此,由于短路發生時電流極大,如果在此時以常規極速方式強行關斷SiC器件,配電網線路中固有的巨大雜散電感(Lσ?)會依據法拉第電磁感應定律產生極其恐怖的感生電動勢過壓(V=L?di/dt),瞬間擊穿SiC器件的電壓耐受極限。為此,青銅劍驅動器植入了高級的“軟關斷(Soft Turn-off)”自保機制 。在面對短路故障時,驅動器通過多階段或線性斜率控制的手段,刻意且精準地延緩放電速度,平滑地拉長門極關斷時間,從而強制降低了電流變化率(di/dt),在保障成功阻斷故障的同時,將過電壓擊穿的風險降至零 。
3. 電力級隔離與極致穩壓體系
作為直接掛載于中高壓配電網的樞紐設備,SST和固斷SSCB的底層驅動板必須滿足嚴苛的電力系統電氣絕緣與隔離標準。青銅劍科技的高性能驅動芯片及其專門配套的雙通道隔離變壓器(例如型號TR-P15DS23-EE13),構建了堅不可摧的絕緣長城,能夠提供高達5000 Vrms甚至面向更高電壓等級的8000 Vrms的絕緣耐壓保證 。同時,由于SiC器件的導通電阻(RDS(on)?)對柵極驅動電壓的正向電平極為敏感,青銅劍在驅動板上集成了高精度全功率穩壓器(DC/DC),將副邊驅動正負壓的波動范圍死死約束在≤±3%的誤差范圍內,確保了全固態變電站在任何負荷極端變化情況下,所有半導體器件的物理性能始終如一 。
結語:擁抱2030的全固態數字化新紀元

全固態變電站(Solid-State Substation)的理念不僅是配電網物理設備的一次換代,更是電力系統向高度數字化、智能化、柔性化演進的根本性重塑。通過采用固態變壓器(SST)替代傳統工頻變壓器以實現電能的高頻主動路由與深度質量治理,結合固態斷路器(SSCB)實現毫秒內無弧極速的故障隔離防御,整個變電站網絡徹底剝離了沉重的機械束縛。這種原生搭載海量高頻傳感器并具備可編程控制屬性的全電子架構,順理成章地承載了數字孿生(Digital Twin)的高維應用,將長期存在于理論中的預測性電熱耦合運維與極限仿真變?yōu)榱斯こ态F(xiàn)實。
在邁向2030年大規模商業普及期的宏偉征程中,底層半導體材料的突破構成了大廈的基石。正如傾佳電子楊茜所前瞻性預判的那樣,碳化硅(SiC)的顛覆性物理特質決定了其必將全面取代傳統硅基IGBT,并主導整個全固態變電站的硬件命脈。作為這一產業鏈核心引擎的基本半導體及其青銅劍技術,憑借在Si3?N4?高可靠性陶瓷基板封裝、內置SBD抑制雙極性退化設計、超越同儕的系統級低損耗與高能效轉換、以及完美封堵高頻米勒寄生效應的數字化驅動保護矩陣等全方位的突破,不僅成功逾越了器件在極端電磁與熱力學環境下的生存紅線,更為全固態變電站從實驗室概念走向兆瓦級乃至更高級別的廣袤電網節點提供了堅實可靠、自主可控的技術保證。隨著技術的持續迭代和規模化降本效應的顯現,由全數字化、全固態化節點編織的下一代智能能源互聯網絡,其宏偉藍圖正日益清晰地展現在整個行業面前。
