1引言

在工業自動化領域，EtherCAT（Ethernetfor Control AutomationTechnology）已經成為最具影響力的實時工業以太網技術之一。它以其超高的通信效率、靈活的拓撲結構和低廉的成本優勢，廣泛應用于工業機器人、CNC機床、自動化產線等場景。

睿擎派3562作為一款基于瑞芯微RK3562處理器的高性能開發板，內置了EtherCAT主站功能，配合AMP混合部署模式，可以實現高性能的工業控制應用。本文將帶您深入了解睿擎派3562的EtherCAT主站功能，掌握從硬件連接到軟件配置的全流程。

2EtherCAT技術簡介

EtherCAT是一種基于以太網的實時工業現場總線技術，具有以下特點：

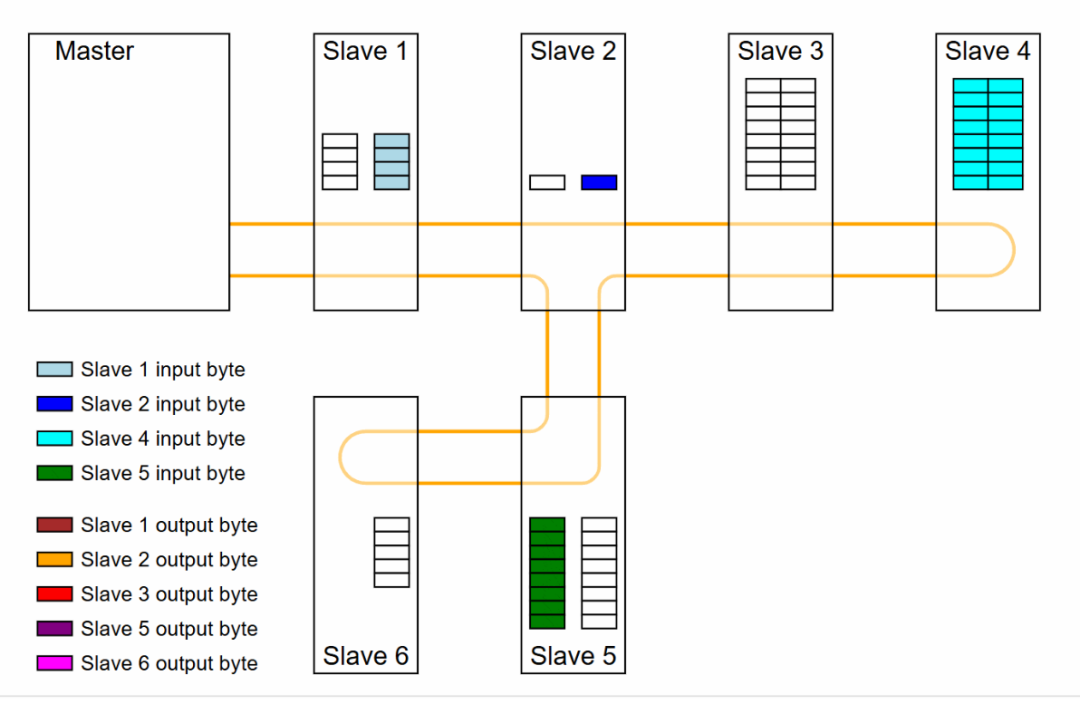

●高速通信：采用“processingon thefly”技術，數據在傳輸過程中被從站設備直接處理，延遲極低

●靈活拓撲：支持線性、樹形、環形等多種拓撲結構，最大可連接65535個從站

●高精度同步：支持分布式時鐘（DC），實現微秒級同步精度

●成本優勢：使用標準以太網硬件，無需專用網卡

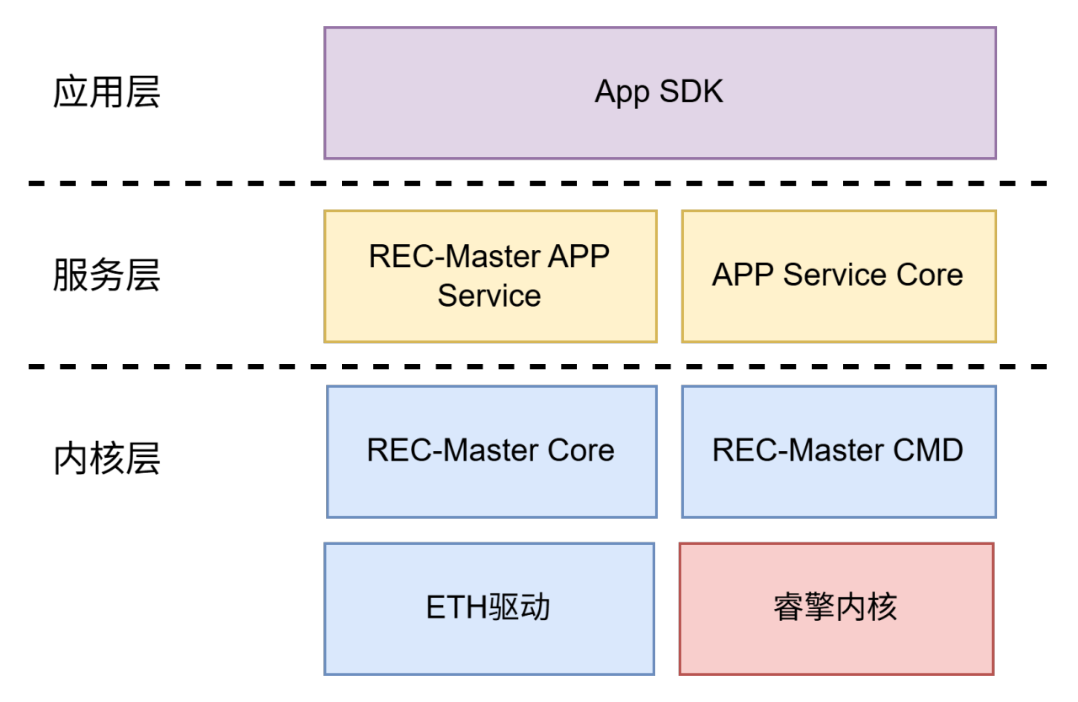

3睿擎派3562EtherCAT主站特性

睿擎派3562開發板內置了完整的EtherCAT主站功能，支持多種運行模式：

●CSP（周期同步位置模式）：適用于需要精確位置控制的場景，如工業機器人

●CSV（周期同步速度模式）：適用于速度控制場景

●CST（周期同步力矩模式）：適用于力矩控制場景

3.1核心技術參數

睿擎派3562的EtherCAT主站具有以下技術特點：

●通信周期：主循環支持250us，滿足高精度控制需求

●分布式時鐘：支持DC同步，實現微秒級同步精度

●多從站支持：可同時連接和控制多個EtherCAT從站設備

●CIa402協議：支持標準伺服電機控制協議，兼容主流伺服驅動器

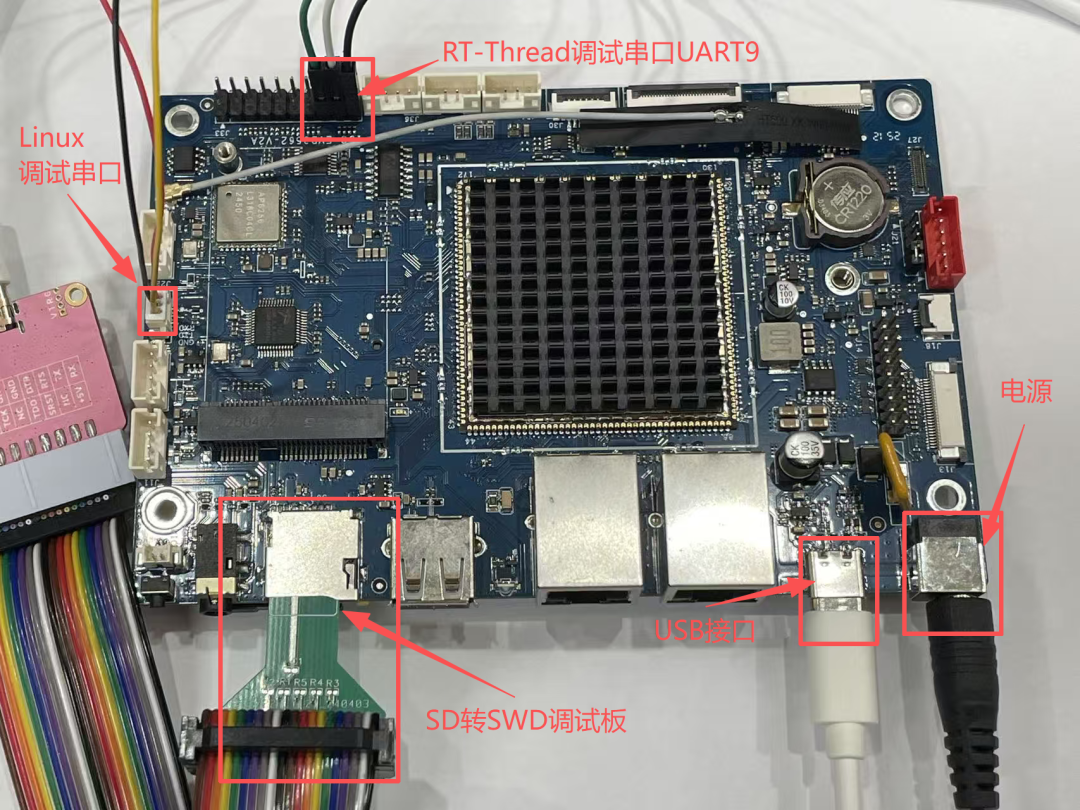

4硬件連接

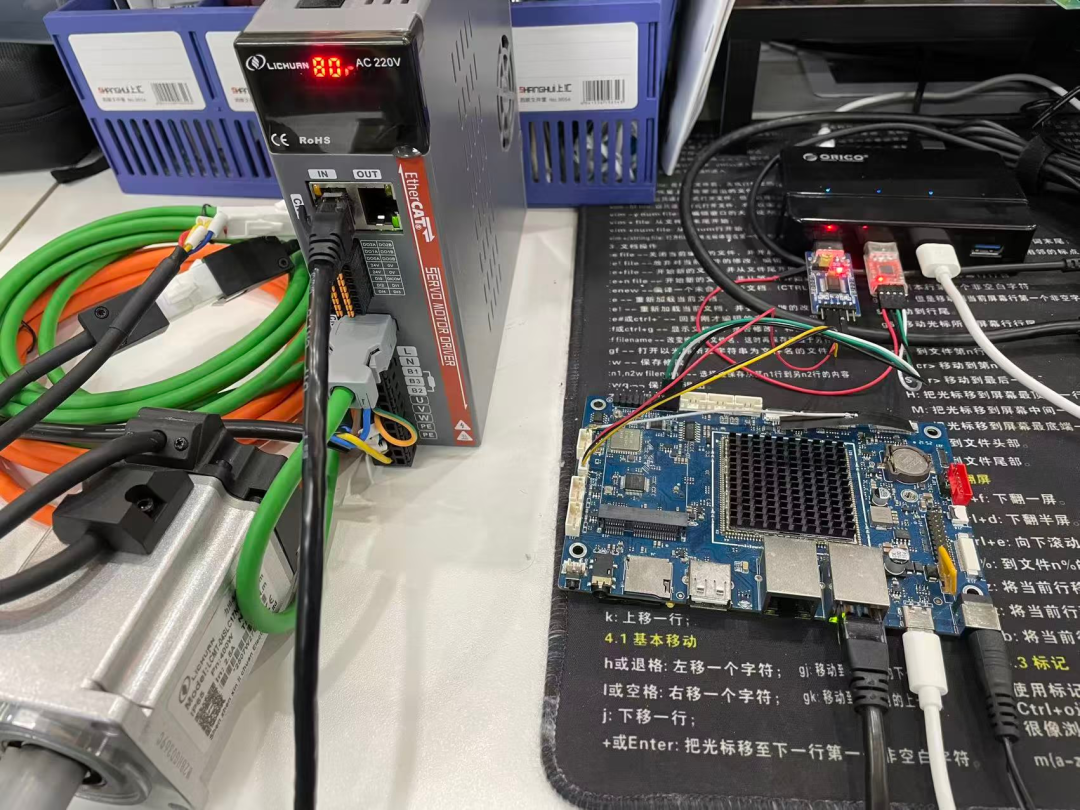

EtherCAT通信需要使用網線將睿擎派3562與EtherCAT從站設備（如伺服驅動器、IO模塊等）連接。

典型的連接拓撲如下：

1.將睿擎派3562的網口通過網線連接到第一個EtherCAT從站的EtherCATIN接口

2.從第一個從站的EtherCATOUT接口連接到下一個從站的EtherCATIN接口

3.依此類推，形成鏈式拓撲結構

5軟件配置與實現

5.11.創建工程

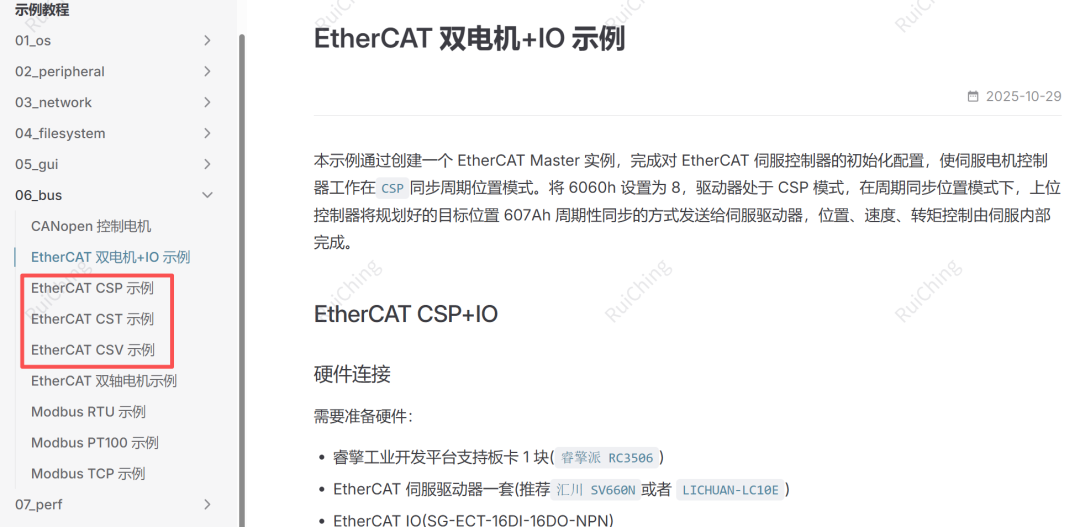

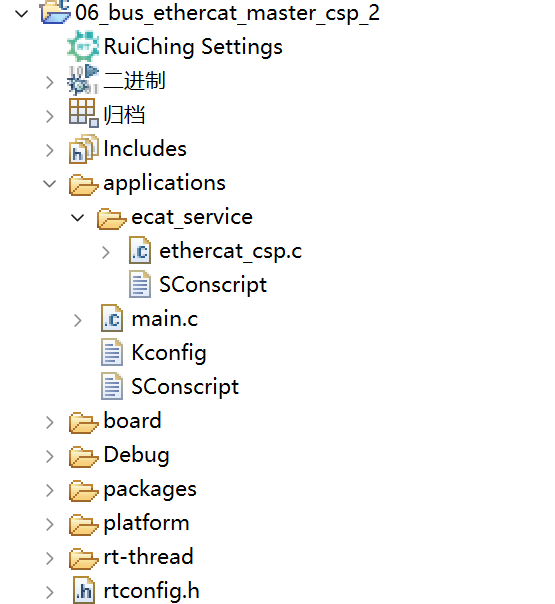

在RuiChingStudio中創建新的工程，選擇EtherCAT主站CSP示例模板。實際工程結構如下：

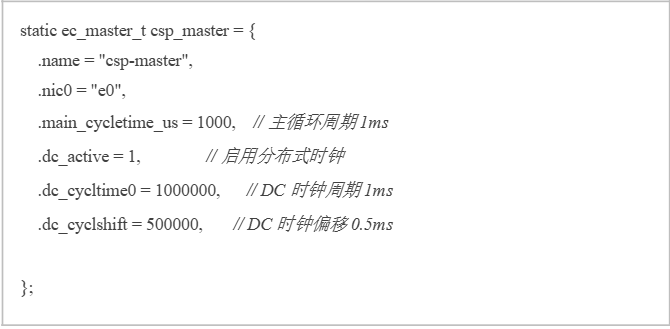

5.22.主站初始化配置

工程中使用的EtherCAT主站配置參數如下：

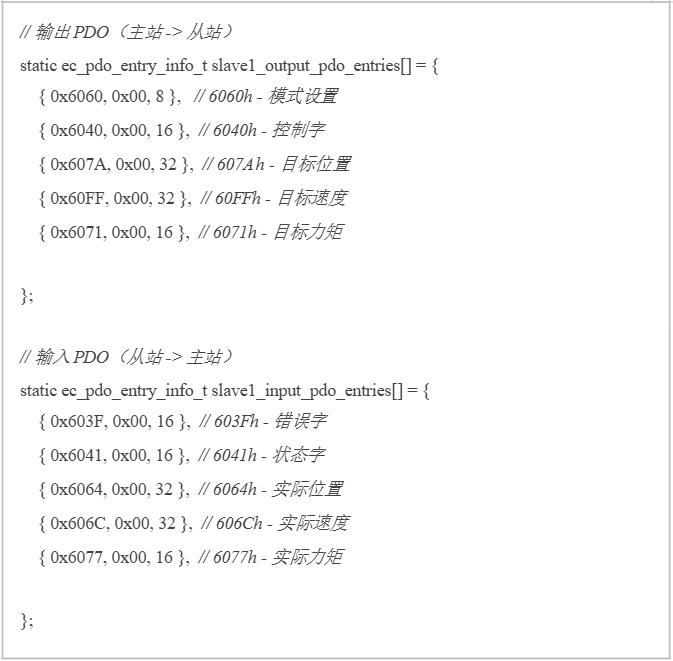

5.33.PDO映射配置

CSP模式使用的PDO映射包括控制字、目標位置、目標速度、目標力矩等參數：

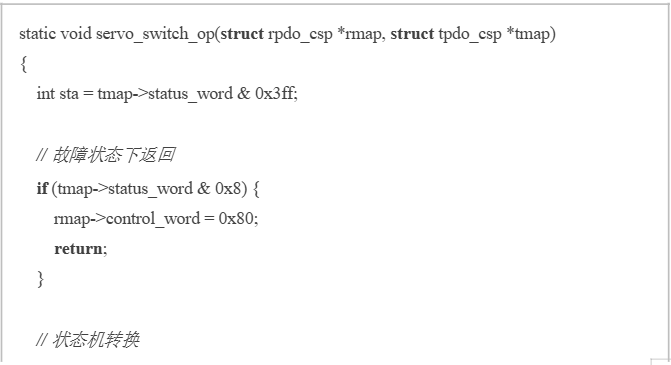

5.44.CSP模式控制實現

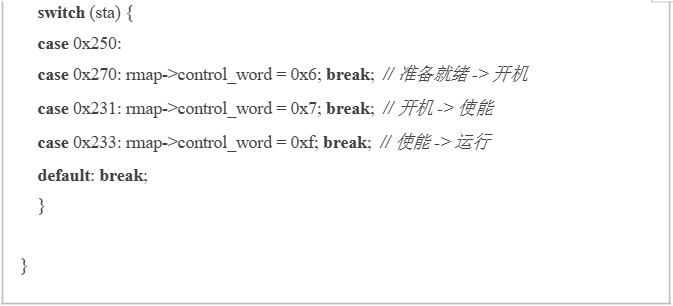

實際工程中實現了完整的CSP位置控制，包括伺服使能、模式切換和位置控制：

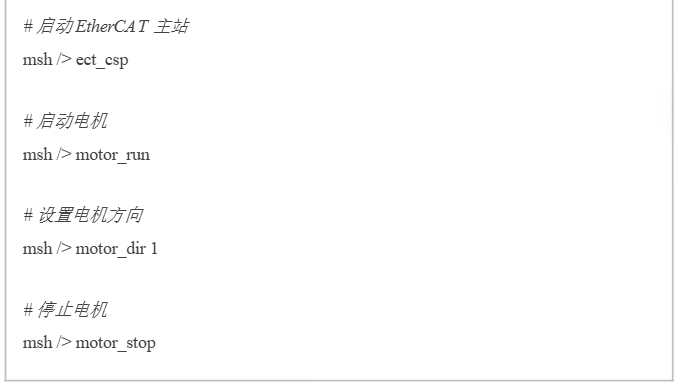

5.55.位置控制命令

工程提供了MSH命令行接口，方便調試和控制：

6典型應用場景

6.11.工業機器人

EtherCAT的高精度同步特性使其非常適合多軸工業機器人控制。睿擎派3562可以同時控制多個伺服電機，實現精確的位置和速度控制。

6.22.CNC數控機床

在CNC機床應用中，EtherCAT可以確保多軸運動的嚴格同步，保證加工精度。

6.33.自動化產線

EtherCAT的靈活拓撲和高速通信特性，使其成為自動化產線的理想選擇，可以連接大量的IO模塊和執行器。

7常見問題與解決方案

7.11.從站無法識別

●問題：EtherCAT從站設備無法被主站識別

●解決方案：

undefined檢查網線連接是否正確

undefined確認從站設備的EtherCATIN/OUT接口方向

undefined檢查從站設備的EtherCAT配置是否正確

7.22.通信不穩定

●問題：EtherCAT通信出現丟幀或延遲

●解決方案：

undefined檢查網線質量，建議使用工業級網線

undefined確保電源供應穩定

undefined減少從站數量或降低通信周期

7.33.同步精度不足

●問題：多軸同步精度達不到要求

●解決方案：

undefined啟用分布式時鐘（DC）同步功能

undefined優化控制周期參數

undefined檢查從站設備的同步能力

8總結

睿擎派3562內置的EtherCAT主站功能為工業自動化應用提供了強大的支持。配合AMP混合部署模式（Ubuntu+RT-Thread），可以在Linux系統上運行復雜的控制算法，同時利用RT-Thread的實時性保證控制指令的精確執行。

無論是工業機器人、CNC機床還是自動化產線，睿擎派3562都能提供穩定可靠的EtherCAT通信解決方案。如果您正在尋找一款支持EtherCAT的國產開發板，睿擎派3562絕對值得考慮。
