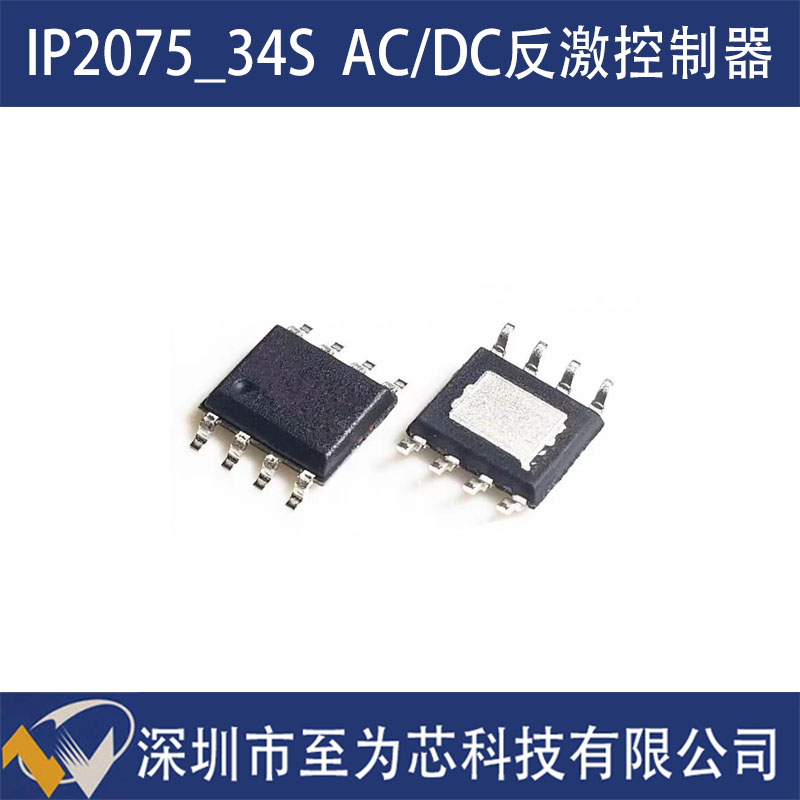

英集芯IP2075_34S是一款應用于快充適配器、電源轉換器、智能家居等方案的AC/DC反激轉換器。集成700V耐壓的GaN FET，支持高電壓輸入，減少外部元件數量，降低系統成本。支持寬輸入電壓范圍，且輸出電壓穩定。結合頻率折返與谷底導通技術，減少開關損耗。輕載/空載時進入突發模式，工作電流低至160μA。支持準諧振（QR）、PFM、CCM模式，適應不同負載場景。內置抖頻電路，降低輻射干擾與共模噪聲，簡化EMI設計流程。采用SOP8封裝，緊湊設計，適合高功率密度應用。

一、技術特性：氮化鎵與多模式控制的巧妙融合
1. 集成氮化鎵功率管，提升效率表現
IP2075_34S采用先進的氮化鎵（GaN）技術，內置700V耐壓的GaN FET。相較于傳統硅基MOSFET，它具備更高的開關速度和更低的導通損耗。這一特性讓芯片在高頻工作時仍能保持較低的發熱，有效提升電源轉換效率。
2. 多模式控制技術，適配多樣負載場景
芯片支持準諧振（QR）、PFM（脈沖頻率調制）和CCM（連續導通模式）三種工作模式，可根據負載情況動態切換：
輕載/空載：進入突發模式（Burst Mode），工作電流低至160μA，待機功耗小于75mW，符合CoC V5和DoE VI等能效標準。
中負載：采用QR模式，在效率與響應速度之間取得平衡。
重載：切換至CCM模式，通過斜坡補償避免次諧波振蕩，保障輸出穩定性。

3. 寬電壓輸入與自適應頻率調節
IP2075_34S支持90 - 265V寬電壓輸入，能覆蓋全球電網標準。其開關頻率范圍為40 - 300kHz，可根據負載自動調節頻率，優化輕載與滿載效率。
4. 低EMI設計，簡化認證流程
內置抖頻電路通過頻率調制分散EMI能量，降低輻射干擾與共模噪聲，有助于充電器快速通過FCC、CE等國際認證。這一特性在工業控制設備和家用電器中較為關鍵，可減少外部濾波元件數量，降低BOM成本。

二、應用場景：廣泛覆蓋消費電子與工業設備領域
1. 消費電子快充適配器

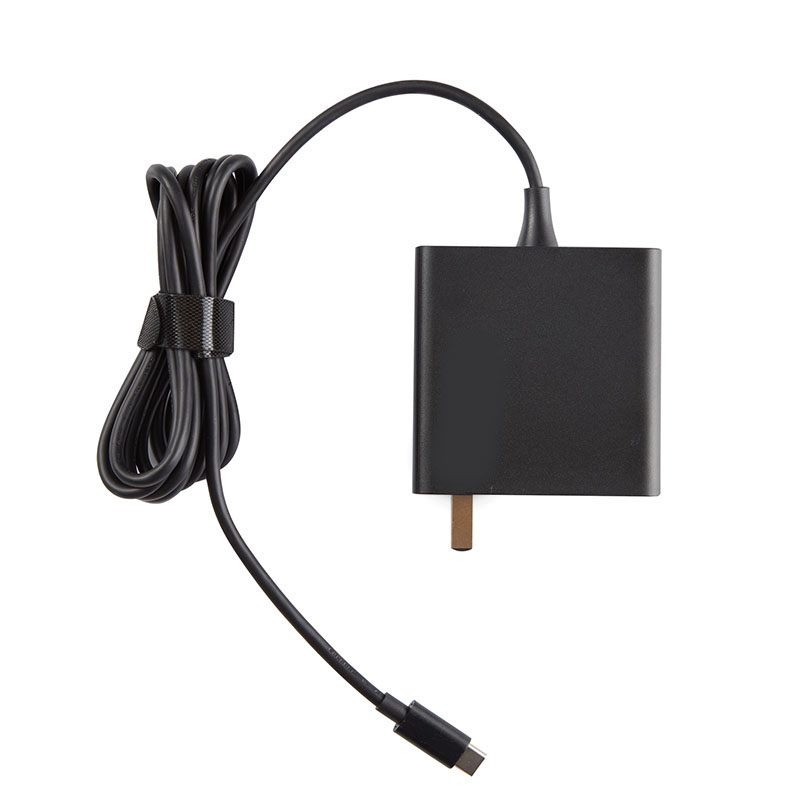

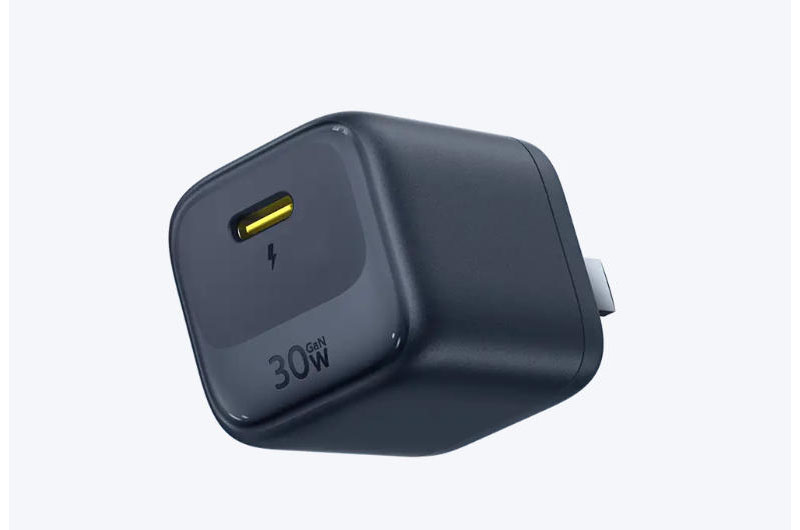

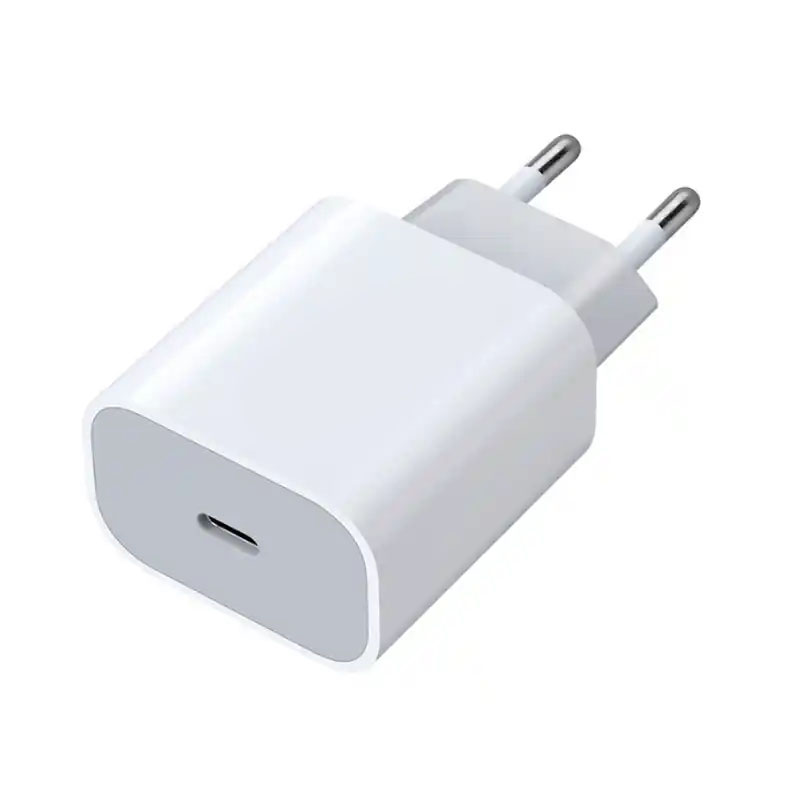

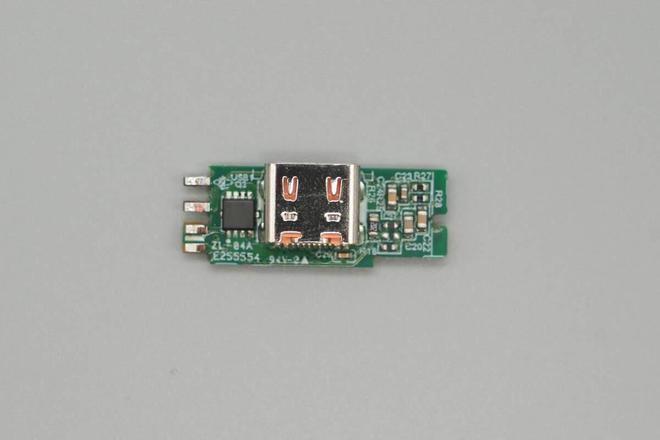

IP2075_34S是手機、平板電腦、筆記本電腦等設備快充適配器的核心控制芯片。
2. 高功率密度輔助電源
在工業設備、通信基站等場景中，IP2075_34S可為控制電路提供穩定供電。其低待機功耗特性（小于75mW）適用于需長期待機的設備，同時支持雙繞組變壓器設計，簡化變壓器結構，降低整體物料成本。
3. 智能家居與IoT設備
隨著智能家居設備的普及，小型化、低功耗的電源需求日益增長。IP2075_34S通過高度集成設計（內置GaN FET、啟動電路和保護模塊），減少外圍元件數量，助力智能音箱、路由器等設備實現緊湊化設計。

三、設計優勢：簡化電路與提升可靠性的雙重保障
1. 高度集成，減少外圍元件

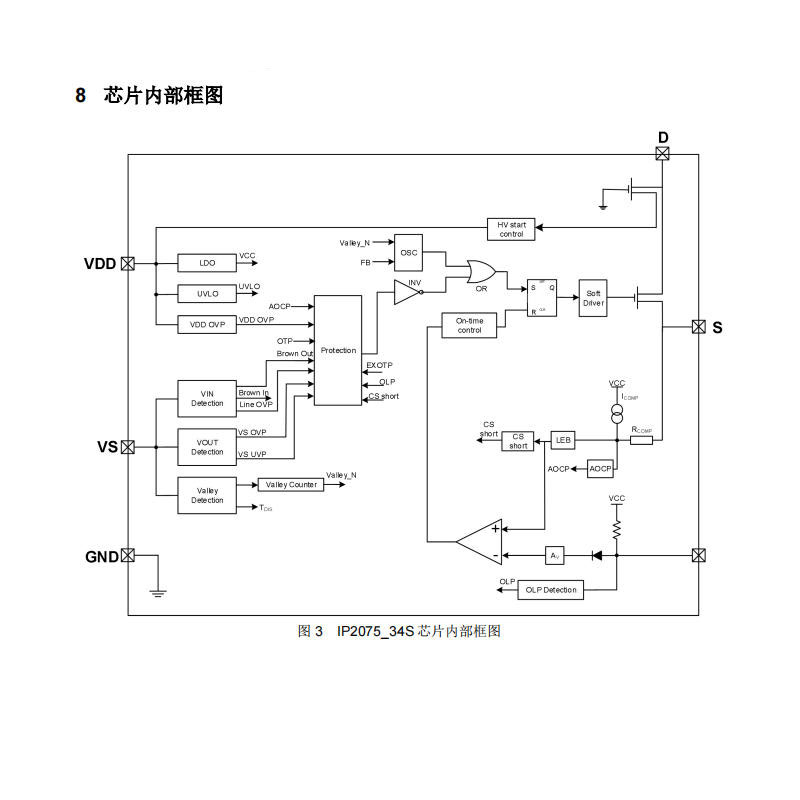

IP2075_34S采用自供電架構，無需輔助繞組和外部檢流電阻，變壓器僅需主繞組和次級繞組。芯片集成GaN FET、啟動電路、電流采樣功能及多重保護機制，外圍電路簡潔，便于高密度PCB布局。例如，在典型應用電路中，輸入部分僅需整流橋和電容濾波，反饋控制可通過光耦或輔助繞組實現閉環調節。
2. 多重保護機制，保障系統安全
芯片內置輸入/輸出過壓保護（Line_OVP/VS_OVP）、欠壓保護（VS_UVP）、VDD過壓保護（VDD_OVP）、過溫保護（OTP）和帶補償?shù)倪^功率保護（OLP）。在異常工況下（如輸出短路或過載），芯片自動關閉MOSFET，防止設備損壞，延長產品使用壽命。
3. 高可靠性設計，適應復雜環境
IP2075_34S支持 - 40℃至 + 125℃工作溫度范圍，滿足工業級應用需求。其封裝形式為DFN18L（6×8mm），緊湊設計適合高功率密度應用。此外，芯片通過HBM 8kV ESD防護測試，抗干擾能力較強，適用于電磁環境復雜的場景。

四、市場表現：獲主流認可，推動快充發展
1. 技術認證：通過UFCS融合快充標準
英集芯IP2736（與IP2075_34S同系列協議芯片）已通過UFCS（融合快速充電）功能認證，支持PD3.0、PPS、QC4 +等多協議兼容。這一特性使得IP2075_34S在跨品牌設備充電中具有一定優勢，滿足消費者對“一充多用”的需求。
2. 成本優勢：助力快充技術推廣
通過高度集成設計和簡化外圍電路，IP2075_34S有效降低BOM成本。

結語：快充領域的創新典范
英集芯IP2075_34S憑借其氮化鎵技術、多模式控制、高集成度和多重保護機制，成為30W功率段快充方案的創新典范。從消費電子到工業設備，從高效充電到安全可靠，這款芯片以技術突破重新定義了快充體驗。
