英集芯IP2073是一款應用于快充適配器、電源轉換器、智能家居等方案的AC/DC反激轉換器。內置650V高壓MOSFET，直接承受輸入電壓，減少外部元件數量。支持連續導通模式（CCM），避免次諧波振蕩，穩定輸出。無需外部檢流電阻，通過內部電路實現電流采樣與控制。待機電流僅140μA，空載時進入間歇工作模式，待機功耗<75mW。集成自供電功能，無需輔助繞組，通過內部電路從主繞組獲取能量，簡化變壓器設計，降低成本。采用SOP8 封裝：小巧緊湊，適合高密度PCB布局。

一、核心特性：注重節能與集成設計
1、具備節能特性，符合主流能效要求
IP2073在節能方面進行優化設計，支持快速啟動并具備較低的待機功耗，待機電流為140μA。在空載狀態下，芯片可自動進入間歇工作模式（Burst Mode），使待機功耗低于75mW，能夠滿足如DoE Level VI、CoC V5等現行能效標準的要求。同時，芯片內置低壓自供電功能，無需輔助繞組，可直接從主繞組獲取能量，有助于簡化變壓器設計并降低物料成本。

2、高度集成設計，有助于減少外圍元件
IP2073內部集成了650V高壓MOSFET，可直接承受輸入電壓，減少外部元件數量。電流控制功能內置于芯片內部，無需外部檢流電阻，通過內部電路實現精確的電流采樣與控制，有利于節省PCB空間。此外，內置斜坡補償功能支持連續導通模式（CCM），有助于避免次諧波振蕩，保障輸出穩定性。
3、多重保護機制，提升系統可靠性
IP2073內置多種保護功能，以應對不同工作條件下的異常情況。輸出側支持過壓保護（VS_OVP）和欠壓保護（VS_UVP）；電源端具備VDD過壓保護（VDD_OVP）；過溫保護（OTP）通過內部溫度檢測實現，溫度異常時自動關閉MOSFET；過功率保護（OLP）具備補償特性，可適應不同負載條件，防止過載損壞。

二、應用場景：可適配多種終端設備
1、快速充電設備：適配多種快充需求

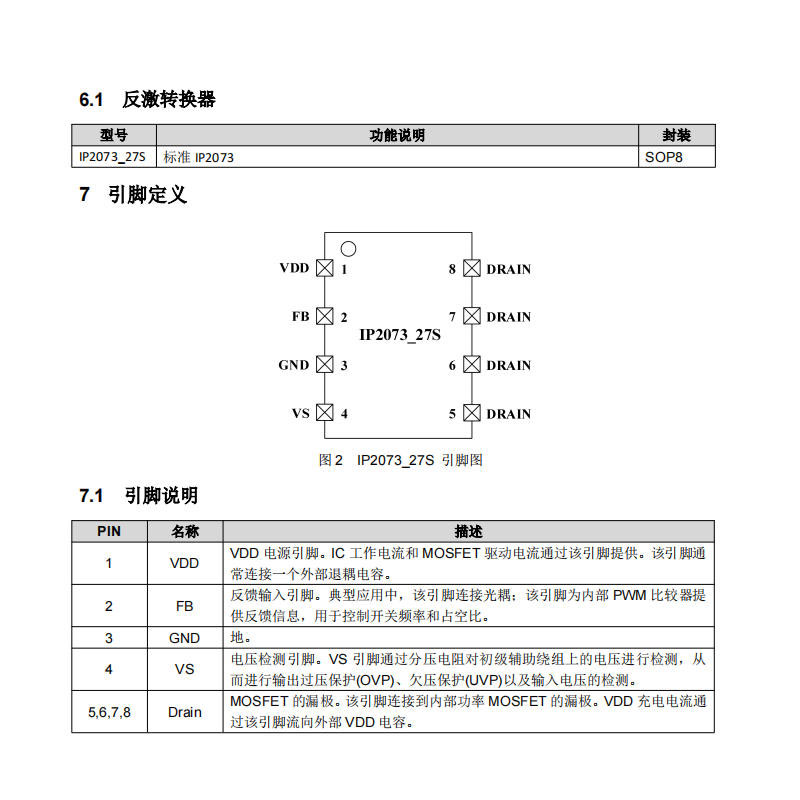

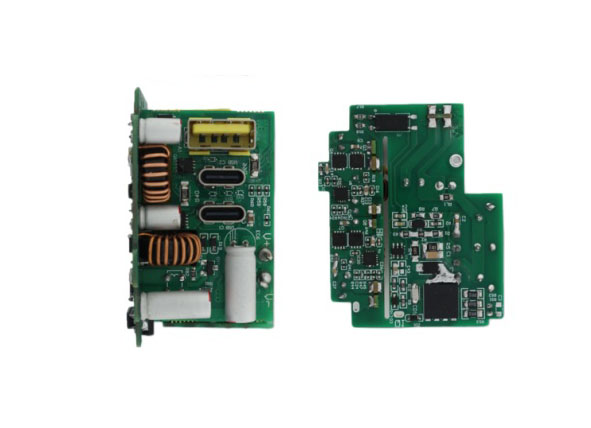

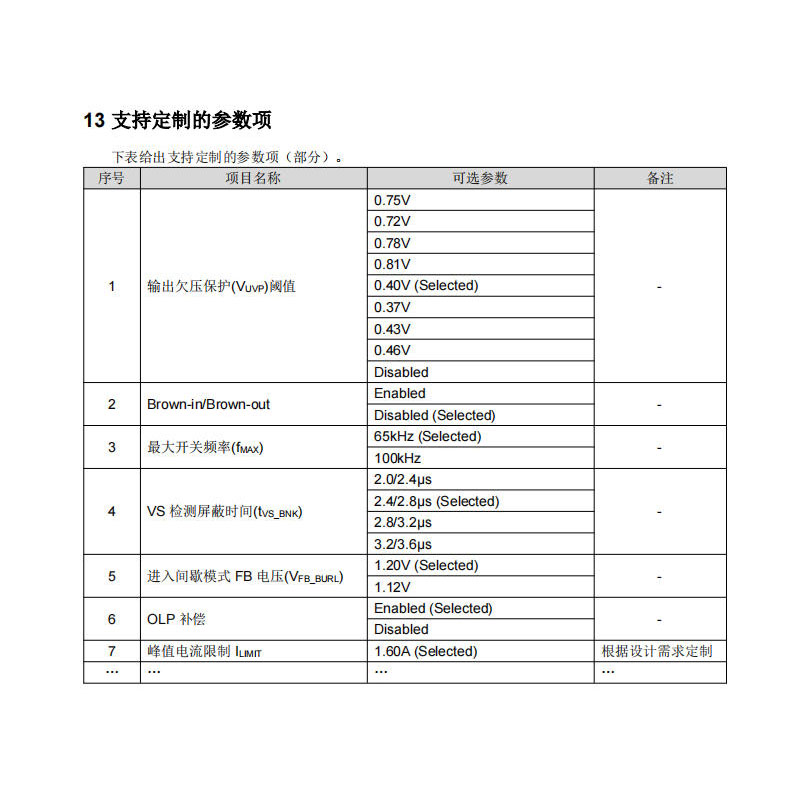

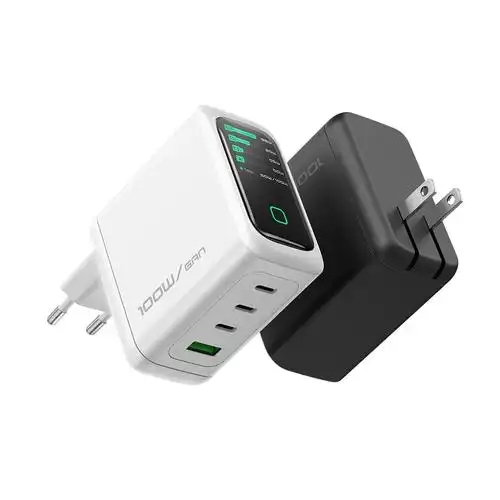

在快速充電器應用中，IP2073支持較寬的輸出電壓范圍，如5V/9V/12V，可適配常見快充協議。得益于內部集成的MOSFET和自供電設計，外圍元件數量減少，有助于實現充電器的小型化設計。

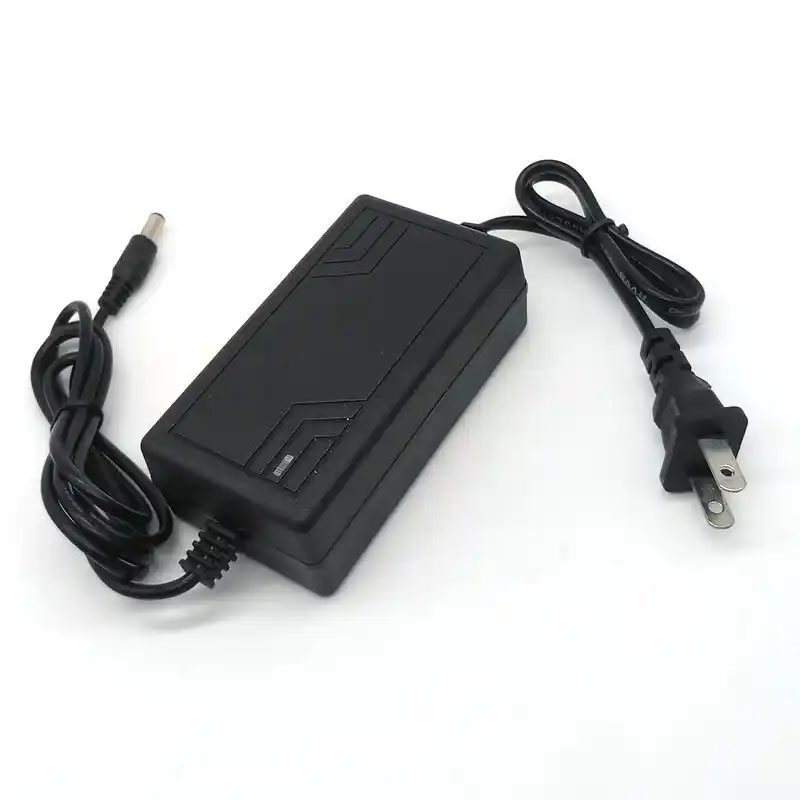

2、低功耗輔助電源：適用于工業與家用設備
在工業控制設備和家用電器中，IP2073可為控制電路提供穩定供電。其低待機功耗特性適用于需長期待機的應用場景。同時，芯片支持雙繞組變壓器設計，有助于簡化變壓器結構，降低整體物料成本。

三、技術特點：兼顧簡化設計、運行穩定與成本控制
1、外圍電路簡潔，便于布板與設計

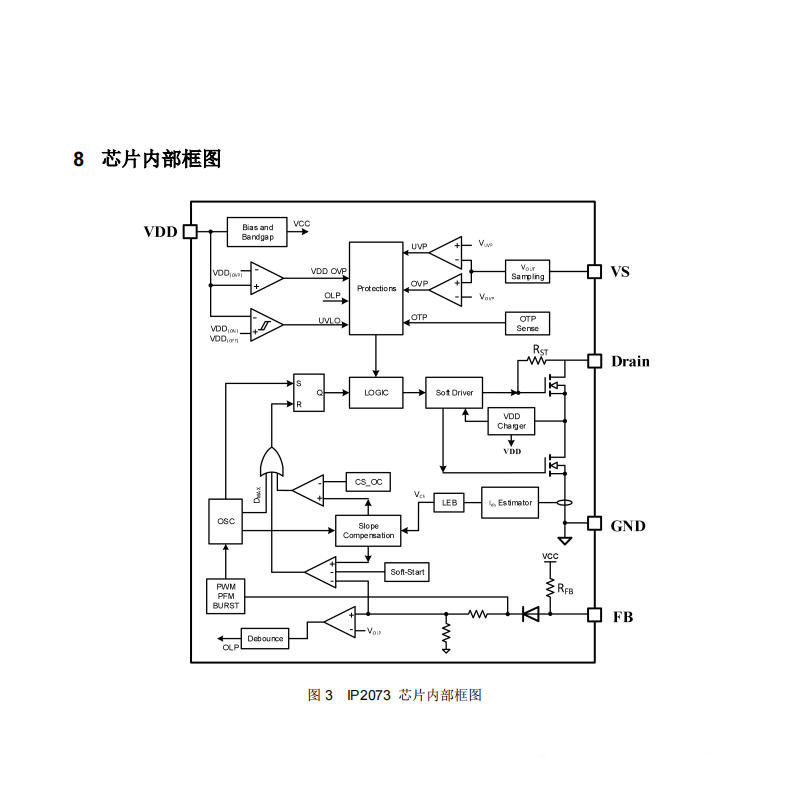

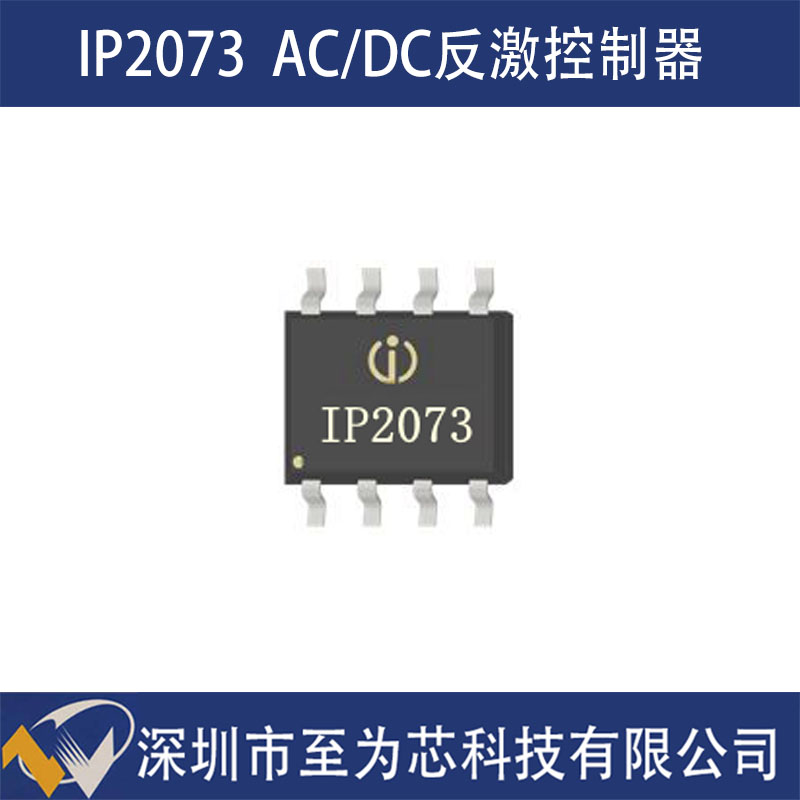

IP2073采用自供電架構并集成MOSFET，變壓器僅需主繞組和次級繞組，無需輔助繞組和外部檢流電阻，整體外圍電路較為簡單。芯片采用SOP8封裝，適合高密度PCB布局，便于空間受限的設計應用。

2、運行效能良好，適應不同負載條件
芯片在輕載條件下可進入Burst Mode，降低開關頻率，減少開關損耗，提升輕載效率。在中大負載條件下，CCM模式與斜坡補償功能協同作用，有助于維持系統穩定，減少音頻噪聲產生的可能性。
3、成本結構優化，利于產品競爭力提升
由于減少了外部元件并簡化變壓器設計，IP2073有助于降低整體BOM成本。雙繞組變壓器相較于三繞組結構成本更低、生產更高效，可為制造商提供一定的成本優勢。

四、典型應用電路：結構簡潔，便于實現
IP2073的典型應用電路設計較為簡潔。輸入部分，交流電經整流橋和電容濾波后接入芯片VDD引腳，實現自供電。變壓器設計方面，主繞組與內部MOSFET漏極連接，次級繞組輸出經整流濾波后為負載供電。反饋控制可通過光耦或輔助繞組（如需）將輸出電壓反饋至FB引腳，實現閉環調節。各類保護功能（如VS_OVP/UVP、VDD_OVP、OTP等）均由芯片內部實現，無需額外外部電路，有助于簡化設計流程。
綜上所述，英集芯IP2073電源管理芯片在特性設計、應用適配性、技術實現和電路簡化等方面具備一定優勢，可為快速充電設備、工業控制及家用電器等應用提供支持，滿足設備對電源管理的基本要求。
