歡迎來到肖特基勢壘二極管系列課堂的最后一課！經過前三期的學習，我們從pn結來到了更快的肖特基結。今天，讓我們聚焦基于該結的實用器件——肖特基勢壘二極管，看看它如何在實際電路中發揮作用？又該如何正確選用？這份實戰指南將給你駕馭“速度之星”的答案！

二極管的分類

東芝將二極管大致分為pn結二極管和金屬半導體結二極管。它們從同一個物理原理出發，通過材料與結構的精巧設計，共同構成了現代電子電路中不可或缺的基礎元件陣列。

在pn結二極管中，最基礎的pn結整流開關二極管，以及摻雜了重金屬的整流二極管快速恢復二極管（FRD），后者反向恢復時間更短；而更多的則是各類特殊功能的二極管，例如利用反向擊穿穩壓的齊納二極管、射頻開關二極管（PIN二極管）、ESD保護二極管（TVS二極管）、可變電容二極管等。

金屬半導體結二極管則包括肖特基勢壘二極管（SBD）、碳化硅肖特基勢壘二極管（SiC-SBD）和RF肖特基勢壘二極管。

肖特基勢壘二極管與pn結二極管的對比

肖特基勢壘二極管與普通整流二極管、快速恢復二極管等pn結二極管有著顯著的區別。

在正向壓降上，肖特基勢壘二極管更低；在反向恢復時間上，肖特基勢壘二極管極短；但在反向耐壓和反向漏電流方面，pn結二極管通常表現更好。

開關二極管雖然速度也快，但電流處理能力較小。沒有絕對的優劣，只有是否適合應用場景的區分。

下表比較了SBD與整流二極管、開關二極管和FRD。反向恢復時間是二極管關斷的一個限制因素。SBD具有正向電壓低和反向恢復時間短等優點，其缺點包括最大額定反向電壓（VR）低和VR下更大的泄漏電流。

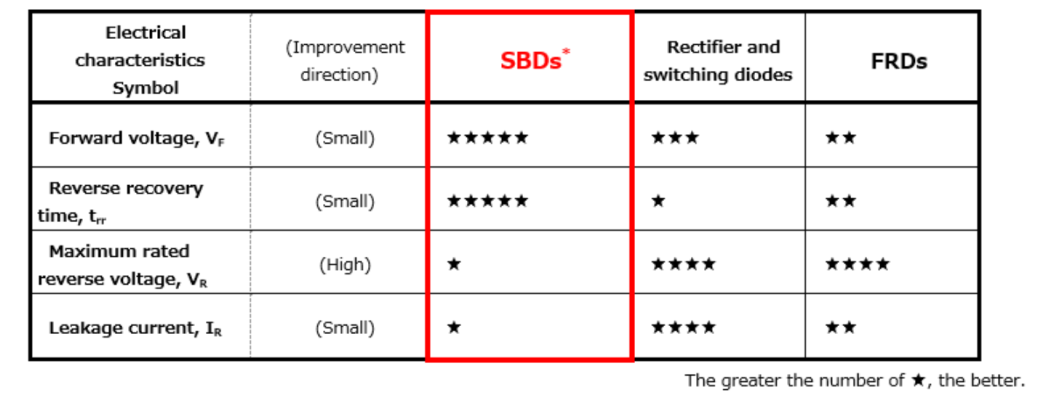

圖1. 硅SBD與pn結二極管對比表

肖特基勢壘二極管的核心特性與選型

肖特基勢壘二極管擁有兩大突出優勢：低正向壓降和超快反向恢復。這使得它在高頻、高效場合大放異彩。

選型時需要重點關注：正向電壓（在預期工作電流下的值）、反向耐壓（通常低于200V，需留有余量）、反向漏電流（尤其在高溫下會增大）以及熱阻。

選型黃金法則是：優先滿足電路的最高電壓和最大電流需求，然后在安全余量?jī)?nèi)，根據頻率和效率要求，權衡正向壓降和速度。

經典應用電路實例

肖特基勢壘二極管適用于需要低正向電壓（VF）和短反向恢復時間的應用場合。它在以下場景中表現卓越：

開關電源次級整流，特別是低壓大電流輸出，能顯著提升效率。

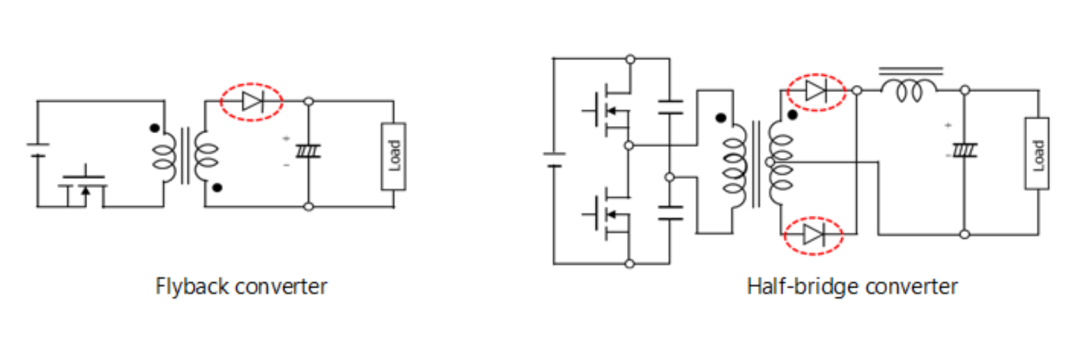

圖2. 電壓換流器

極性反接保護，其低導通壓降使保護電路的損耗最小化。

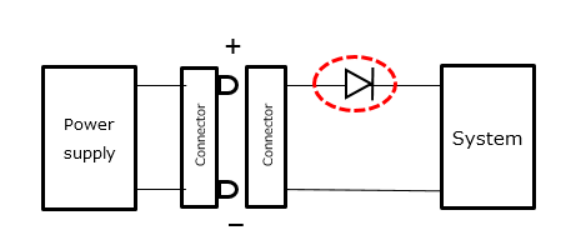

圖3. 反向連接保護

數字電路鉗位保護，可快速鉗制電壓尖峰，保護敏感IC。

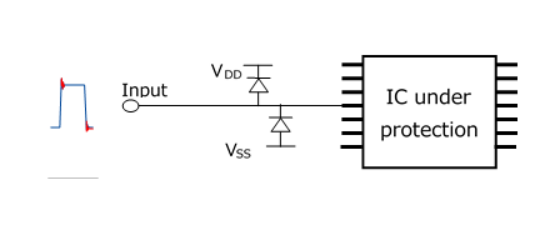

圖4. IC保護電路

這些應用都充分利用了其低損耗和快速度的特點。

東芝通過開發多元化的金屬應用方案，構建了覆蓋小信號處理至電力線路應用的完整產品線，提供包括多種VR規格的肖特基勢壘二極管，涵蓋低VF型與低IR型產品，以滿足不同場景下對電路效率和功耗節約的優化需求。

至此，我們完成了肖特基勢壘二極管的完整探索。我們了解了其基于金屬-半導體肖特基結的物理基礎，掌握了其低VF、快trr的核心優勢及相應的權衡，并學習了如何在實際電路中應用它。

肖特基勢壘二極管以其高效與高速，在現代電子設計中不可或缺。其速度與耐壓間的平衡，恰恰是工程設計的縮影。愿你既能理解物理內核，也能在系統層面找到最優解。

隨著碳化硅、氮化鎵等寬禁帶材料肖特基勢壘二極管的發展，其性能邊界還在不斷拓展。希望本系列能助你在設計之路上更加得心應手。芝識課堂，期待我們下次再見！
