在消費升級的浪潮下，空氣凈化器等小家電產品正從基礎功能型向高品質體驗型快速迭代。電機作為其核心部件，傳統采用的方波控制技術正逐漸被磁場定向控制（FOC）技術所取代。因?yàn)镕OC技術能顯著提升電機運行平滑度，有效降低設備噪音，為用戶營造更舒適的家居環境。

隨著產品向小型化、集成化、智能化方向演進，傳統“MCU+外置驅動”分立式FOC方案，暴露出BOM成本高、PCB占用空間大、系統復雜度高等問題，已難以滿足新一代空氣凈化器產品的設計需求。

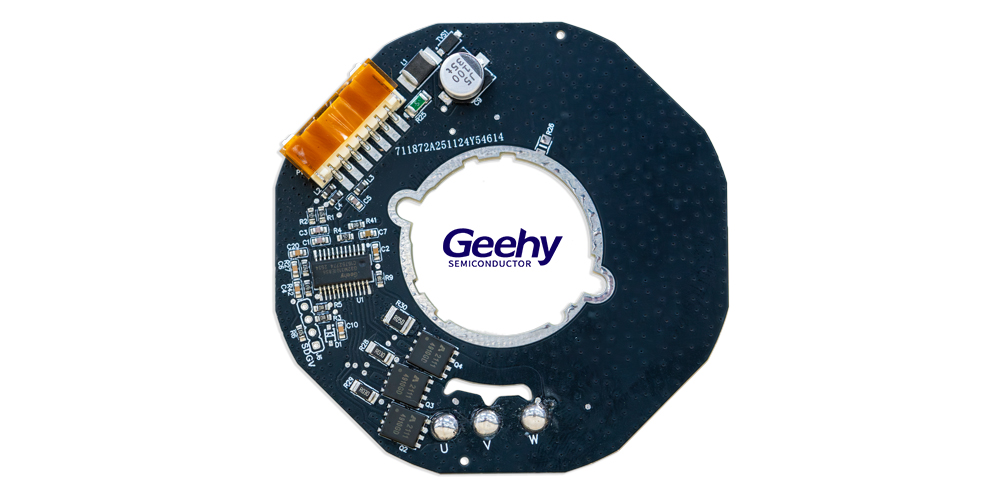

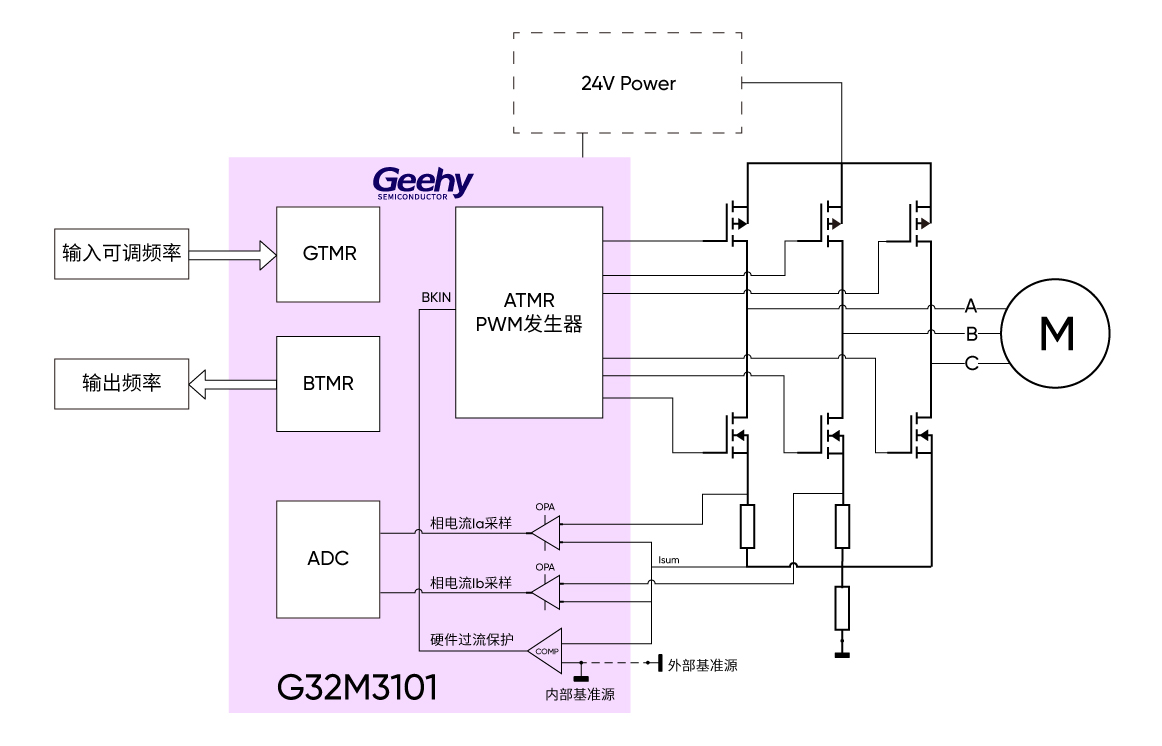

G32M3101空氣凈化器參考方案

極海推出了G32M3101空氣凈化器參考方案，專為空氣凈化器及類似風機應用量身打造的高集成電機控制方案，其搭載G32M3101電機控制SoC，采用Cortex-M0+內核，單芯片集成40V 3P+3N柵極驅動器及5V/60mA LDO，實現 “MCU + 驅動 + 電源” 三合一高集成架構，大幅精簡外圍電路、縮小PCB尺寸、降低系統復雜度與BOM成本。

同時，借助芯片內置的DIV/MULT硬件算法加速單元，高效執行FOC算法，讓電機運行更平滑、噪音更低，助力客戶打造靜音、穩定、高品質的空氣凈化器產品。

方案介紹：

? 便捷供電設計：G32M3101支持24V電壓直接輸入，利用片內集成的LDO為MCU內核供電，驅動功率開關管，無需復雜的外部電源轉換電路，大幅簡化系統供電架構；

?靈活調速與轉速反饋：通過GTMR（通用定時器）捕獲外部輸入的PWM頻率作為速度命令，實現電機轉速的實時調節；同時通過BTMR（基本定時器）輸出PWM頻率，實時反饋電機當前運行轉速，便于系統精準監控；

? 智能啟停控制：當用戶輸入轉速命令超過或低于設定閾值時，電機將自動啟動或關閉；

? 精準電流檢測與控制：電機運行過程中，通過芯片內置的高性能運算放大器及采樣電路，實時采集電機相電流數據，經坐標變換處理后，可精確控制電機的力矩電流大小及相位；

? 高效FOC控制算法，通過ATMR（高級定時器）輸出三路互補PWM波，驅動逆變器開關元件，實現精準的電機矢量控制。

同時，極海提供完善的算法庫包含坐標變換、矢量控制核心函數、數學庫及觀測器庫函數等，無需客戶開發核心算法，可大幅降低開發門檻；配備靈活的參數配置工具，支持用戶對電機核心電氣參數、統一標定參數進行快捷配置；提供低速/高速觀測器參數配置，可靈活設定順逆風啟動參數設定以及IPD（初始位置檢測）啟動使能，適配不同應用場景需求。

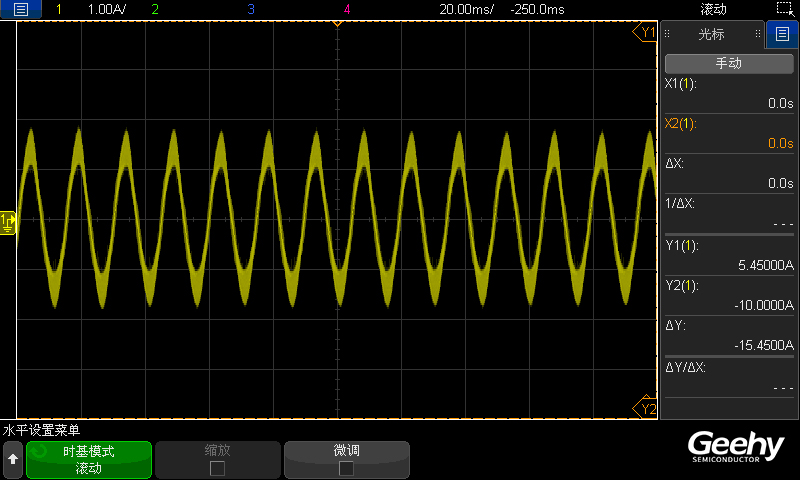

電機運行時電流波形圖

方案優勢：

? 高集成度SoC設計：單芯片集成MCU+Gate Driver+LDO，大幅減少外圍元器件，有效降低BOM成本與PCB占用面積，適配小家電小型化、集成化設計需求；

? 雙電阻無感FOC控制：采用雙電阻采樣無感矢量FOC控制，降低電機運行噪音，提升電機運轉平滑度，優化產品使用體驗；

? 高級啟動與觀測策略：支持多觀測器+PLL協同運行，具備開環/閉環啟動、順逆風啟動（迎風/逆風狀態下平穩切入）、IPD初始位置檢測等高級功能，輕松適應風機類負載的復雜工況；

? 雙閉環精準控制：支持速度閉環與功率閉環雙重控制機制，可實時調節電機運行狀態，確保空氣凈化器在不同濾網損耗狀態下風量的穩定性；

? 完善的保護機制：芯片集成過流、過壓、欠壓、堵轉等多種安全保護功能，可實時監測系統運行狀態，提升整機運行可靠性；

? 靜音舒適體驗：充分發揮FOC算法優勢，消除電機換相噪音，滿足臥室、書房等場景對靜音的嚴苛要求。

G32M3101電機控制SoC介紹

高效內核與算法加速：基于Cortex-M0+，工作主頻64MHz，集成電機控制專用的32/32-bit除法器（支持有符號/無符號運算），大幅加速FOC算法中的除法運算與數學處理；

? 高集成度設計：內置40V 3P+3N柵極驅動器與5V/60mA LDO，直接驅動MOS管為系統供電，簡化整體電源設計；

? 高性能ADC與DMA：配備最大2MSPS采樣率的12-bit高精度 ADC，支持DMA模式，可將量化數據直接搬運至存儲數組；由TMR1的TRGO0信號觸發采樣，降低CPU負載，確保采樣的實時性與同步性；

? 高精度模擬外設：集成2個運算放大器（OP-Amp），用于精準采樣電機電流；2個可編程模擬比較器（COMP）用于硬件級過流異常檢測，響應速度快，可及時規避電機及芯片損壞風險；

? 豐富的通信接口：集成UART、SPI接口，可靈活拓展IoT模組、PM2.5傳感器及顯示面板，滿足智能家電、小型電機等的多樣化功能需求；

? 靈活的封裝選擇：提供QFN32、SSOP24、SSOP28及LQFP32多種封裝選擇，適配不同產品標準與PCB空間限制，滿足從超小型化設計到標準板型的多樣化需求。

高性能SoC+算法賦能

助力行業降噪增效、靈活開發

面向空氣凈化器及智能家電應用市場，極海推出的G32M3101空氣凈化器參考方案，憑借“高集成度SoC+優化算法庫”的組合優勢，解決了傳統方案體積大、噪音高、開發難的問題。不僅實現了高可靠的混合信號處理與電機FOC控制，更通過多樣化的封裝選擇，靈活適應客戶產品設計需求。

未來，極海將持續深耕電機控制技術的創新，通過完善的生態系統與全方位的技術支持，助力客戶縮短產品上市周期，全面提升終端產品的市場競爭力。
