DIY 機械鍵盤選主控板總踩坑?要么接口老舊是 Micro-B，傳輸供電都麻煩;要么閃存太小，固件拓展受限;要么 GPIO 引腳少，外設拓展難;還有的版型不兼容，適配人體工學鍵盤超費勁?

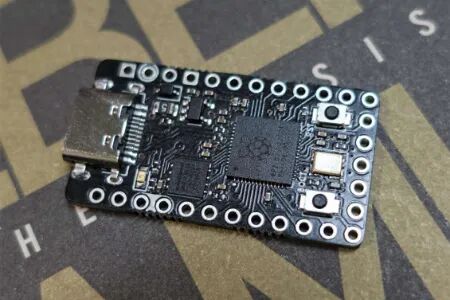

今天給大家?guī)硪豢顚闄C械鍵盤 DIY 打造的RP2040 開發板!完美兼容 Pro Micro/Elite-Pi 版型，Type-C 中置接口 + 8MB 大閃存，最多引出 25 個 GPIO，還是 ErgoSNM 人體工學鍵盤項目專屬主控，軟硬件全開源，機械鍵盤 DIY、小型嵌入式項目的絕佳選擇!

亮點 & 功能

RP2040 雙核主控：兼?zhèn)浯钶d RP2040 雙核 Cortex-M0 + 處理器，兼顧低功耗與強算力，完美適配機械鍵盤固件運行，同時能支撐小型嵌入式項目的核心控制需求，性價比拉滿。

8MB 超大閃存：板載 8MB(64Mbit)W25Q64JVXGIQ 閃存，對比同類 Pro Micro RP2040 的 2MB 閃存，存儲空間大幅提升，支持 QMK、KMK 等復雜固件刷寫，自定義功能、宏定義無上限。

Type-C 中置接口：采用 USB Type-C 中置接口設計，替代傳統 Micro-B，兼顧穩定供電與高速數據傳輸，插拔更耐用，適配現代設備，機械鍵盤布線更美觀。

雙版型兼容：引腳布局兼容 SparkFun Pro Micro - RP2040，還額外增加 5+2 個 Elite-C/Elite-Pi 風格引腳，完美適配兩款經典版型，直接替換無需重新畫板，人體工學鍵盤 DIY 無縫銜接。

GPIO 拓展：最多可引出 25 個 GPIO，兼容 UART、I2C、SPI、ADC 等外設協議，所有 GPIO 還可作 PWM 輸出，除了機械鍵盤，還能拓展傳感器、燈帶等，輕松玩轉小型嵌入式項目。

核心參數

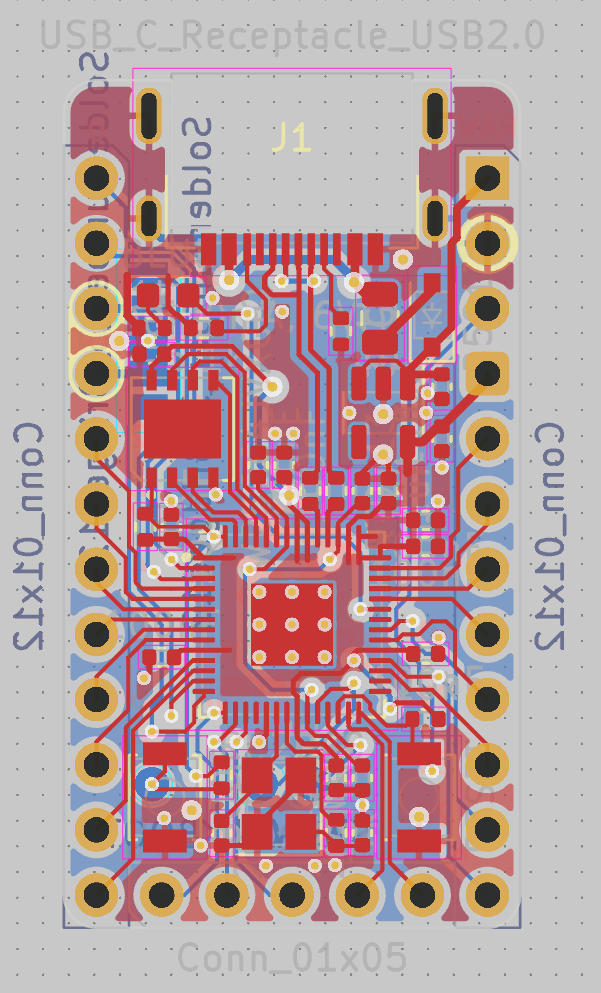

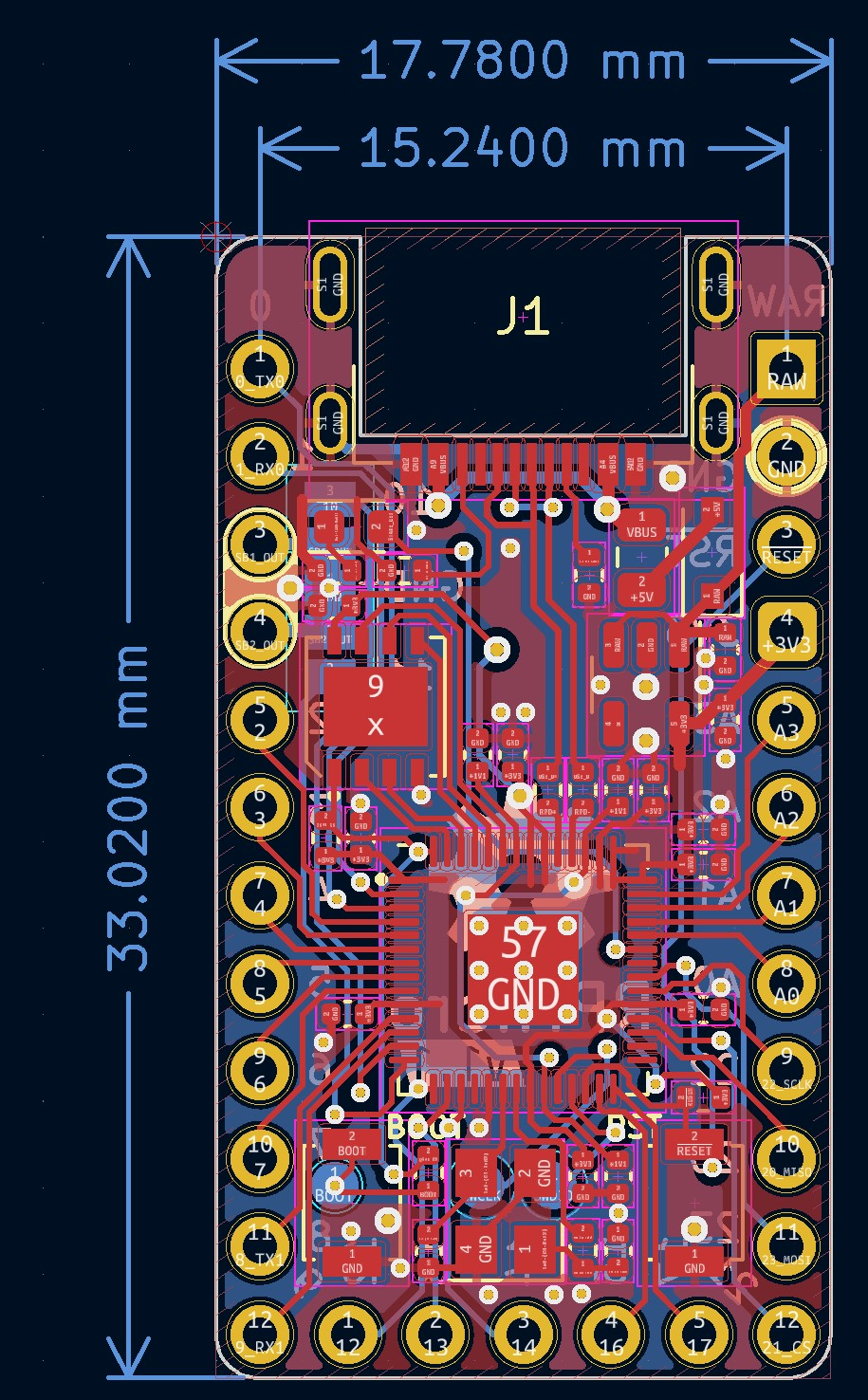

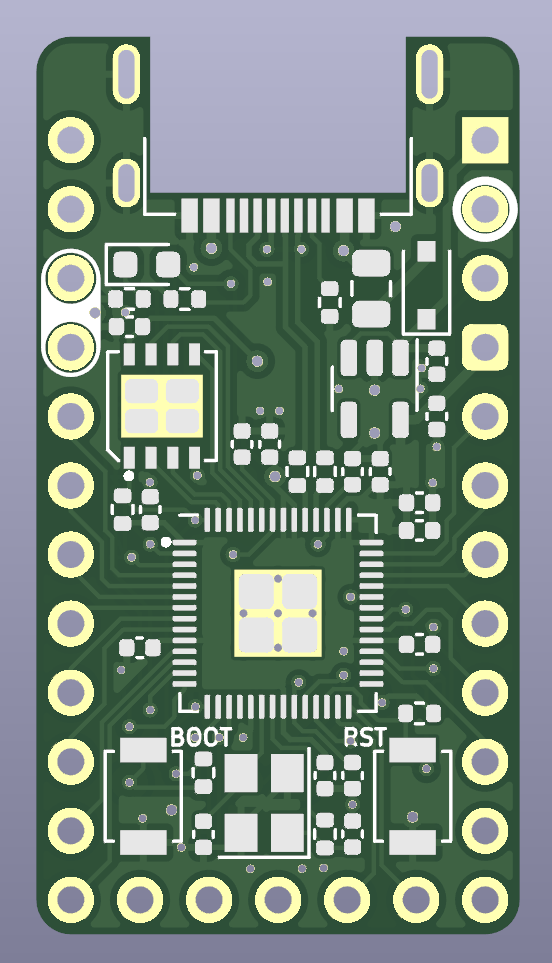

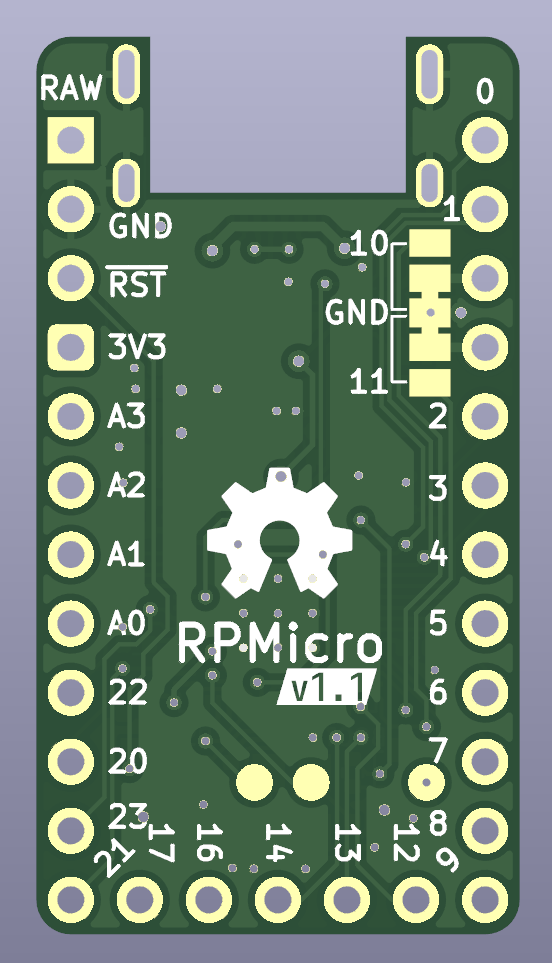

PCB&原理圖

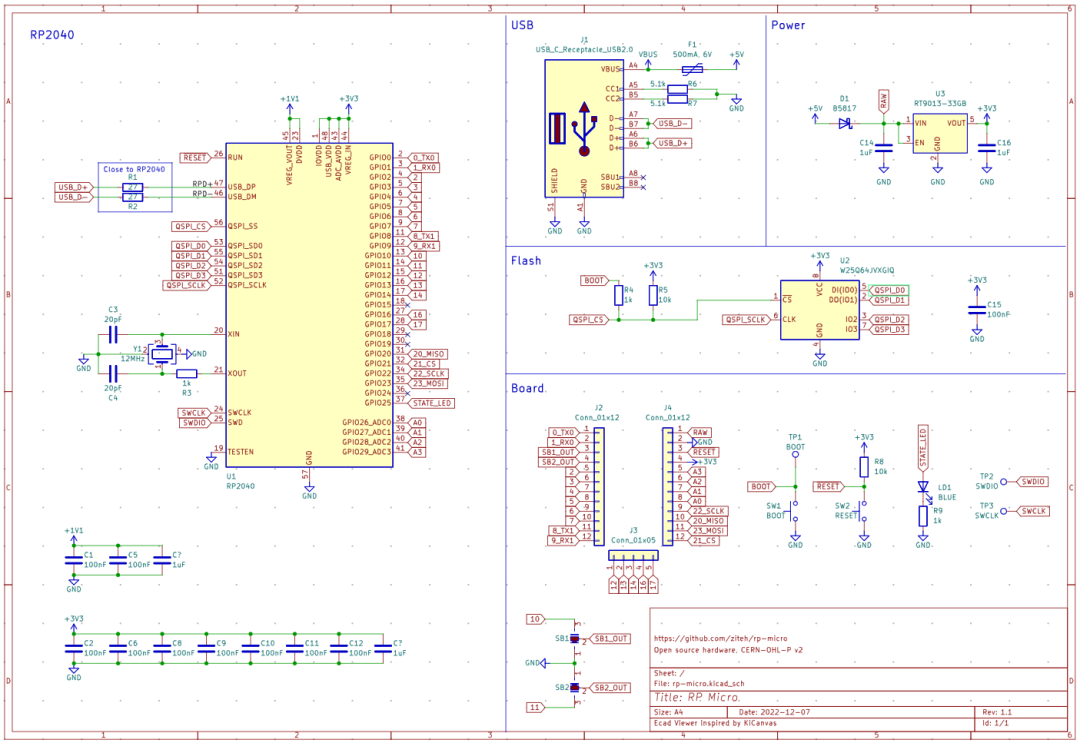

部分原理圖(閱讀原文可獲取完整文件)

開源資料

想了解更多開源項目的小伙伴去華秋開源硬件社區查看!歡迎大家來復刻，有商業訴求的，請聯系項目的作者。

開源地址：https://p.eda.cn/d-1346002910969856000

結語

這款 Pro Micro/Elite-Pi 雙兼容的 RP2040 開發板，Type-C 接口、8MB 大閃存、25 個 GPIO，解決了傳統主控板的諸多痛點，還完美適配兩款經典版型，人體工學鍵盤 DIY 無縫銜接。如果你也心動了，趕緊戳開底下的閱讀原文解鎖全部資料，歡迎在評論區分享你的腦洞，也可以蹲一波詳細的復刻教程～
