Echo Pyramid 是一款面向智能語音交互應用的功能底座。專為 M5Stack 的 Atom / AtomS3 / AtomS3R 系列主控設計，即插即用，快速構建具備高性能音頻交互能力的語音設備。

外接 Atom 系列主控單元實現音頻數據處理、無線通信、業務邏輯控制以及物聯網連接，適用于遠場語音識別、語音助手、語音控制等多種智能交互場景。

設備內置獨立 STM32G030F6P6 微控制器，專門負責管理雙側電容觸摸滑動區與 RGB 指示燈，實現低延遲觸控響應與多彩、可編程的燈效反饋。通過直觀的觸摸操作結合豐富的視覺指示，用戶能夠輕松感知設備狀態、語音交互結果或系統提示，提升整體使用體驗與產品表現力。

音頻系統采用高性能 ES8311 音頻編解碼器，搭配 ES7210 麥克風輸入采集 + AEC 回聲消除，實現高效的聲學回聲消除、噪聲抑制與清晰遠場語音采集，為語音識別和全雙工交互提供可靠保障；通過 AW87559 高效 Class-D 揚聲器驅動芯片，驅動內置揚聲器，提供動態范圍出色、音質清晰的音頻輸出。

系統引入 Si5351 可編程時鐘發生器作為主時鐘源（MCLK），為音頻 ADC 與 DAC 提供低抖動、可靈活配置的時鐘信號，有效提高語音識別準確率與整體音頻表現。

Echo Pyramid 適用于智能音箱、桌面語音助手、語音控制中樞、本地 / 云端語音交互原型以及物聯網語音網關等開發場景。

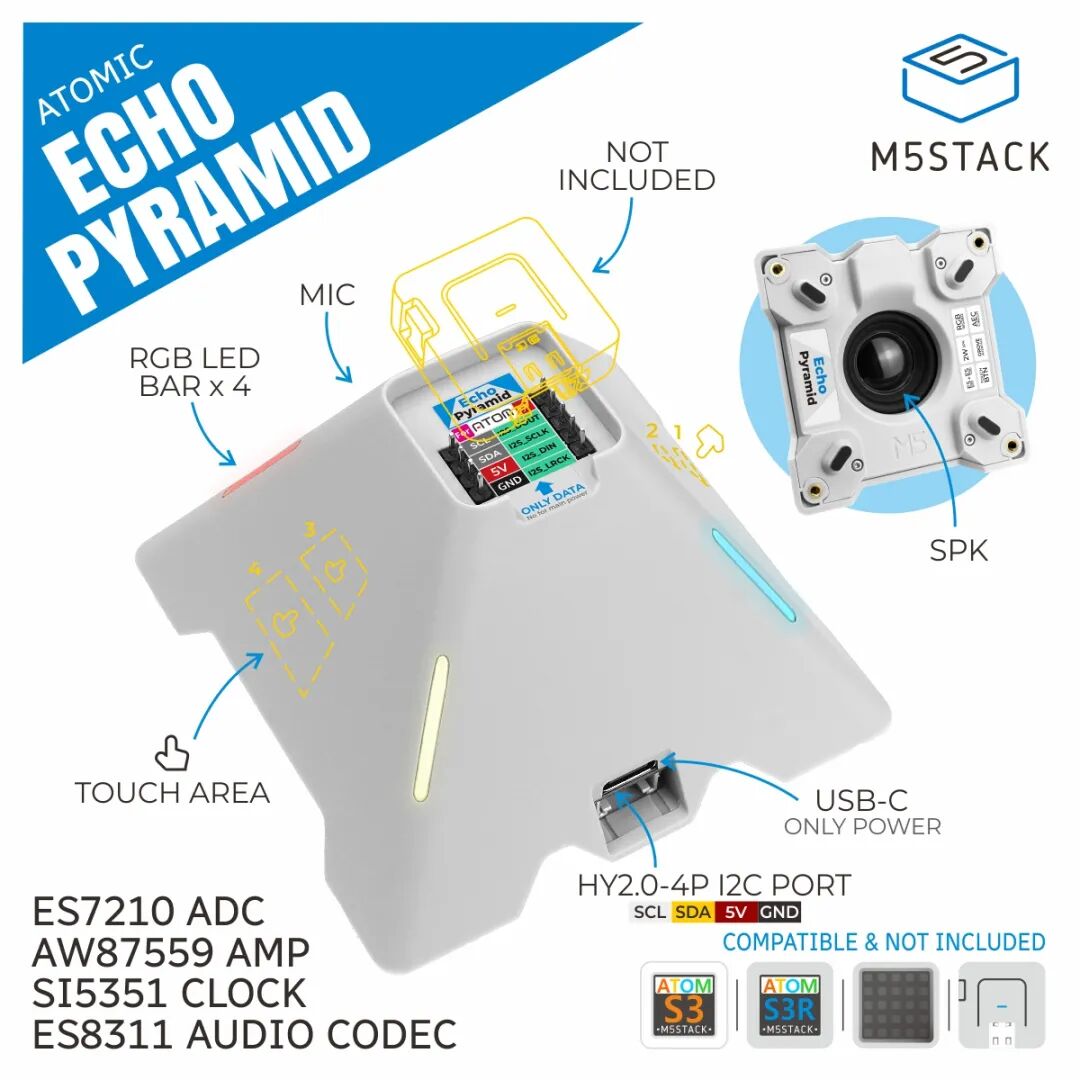

產品特性

適配 Atom / AtomS3 / AtomS3R 系列主控模組

獨立 STM32G030F6P6 輔助 MCU 管理觸控與 RGB 燈效

ES8311 高性能音頻編解碼器（支持高保真播放與采集）

ES7210 麥克風輸入采集 + AEC 回聲消除

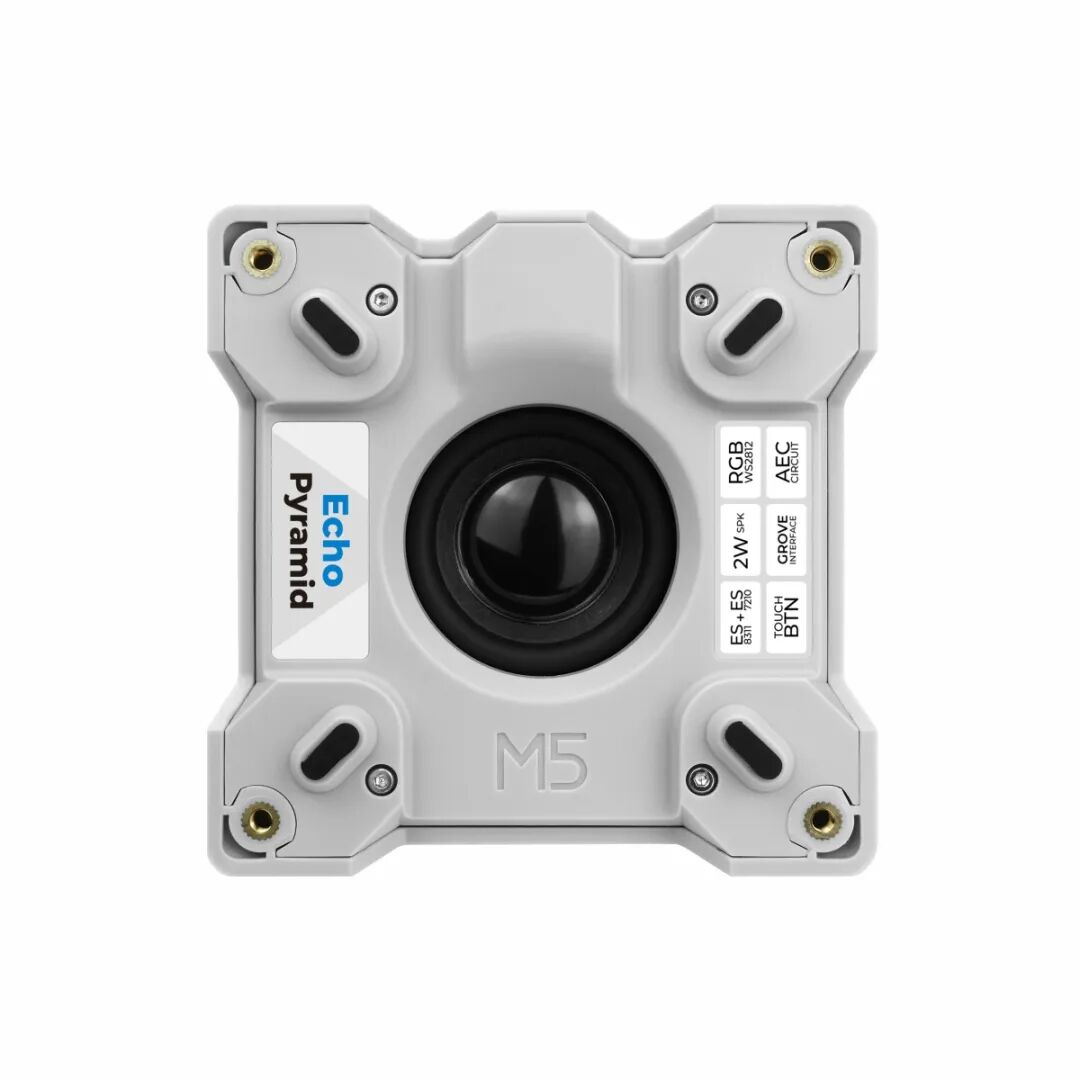

AW87559 高效揚聲器功放 + 內置揚聲器

Si5351 可編程低抖動主時鐘發生器

可編程 RGB 指示燈

兩側觸摸滑動區

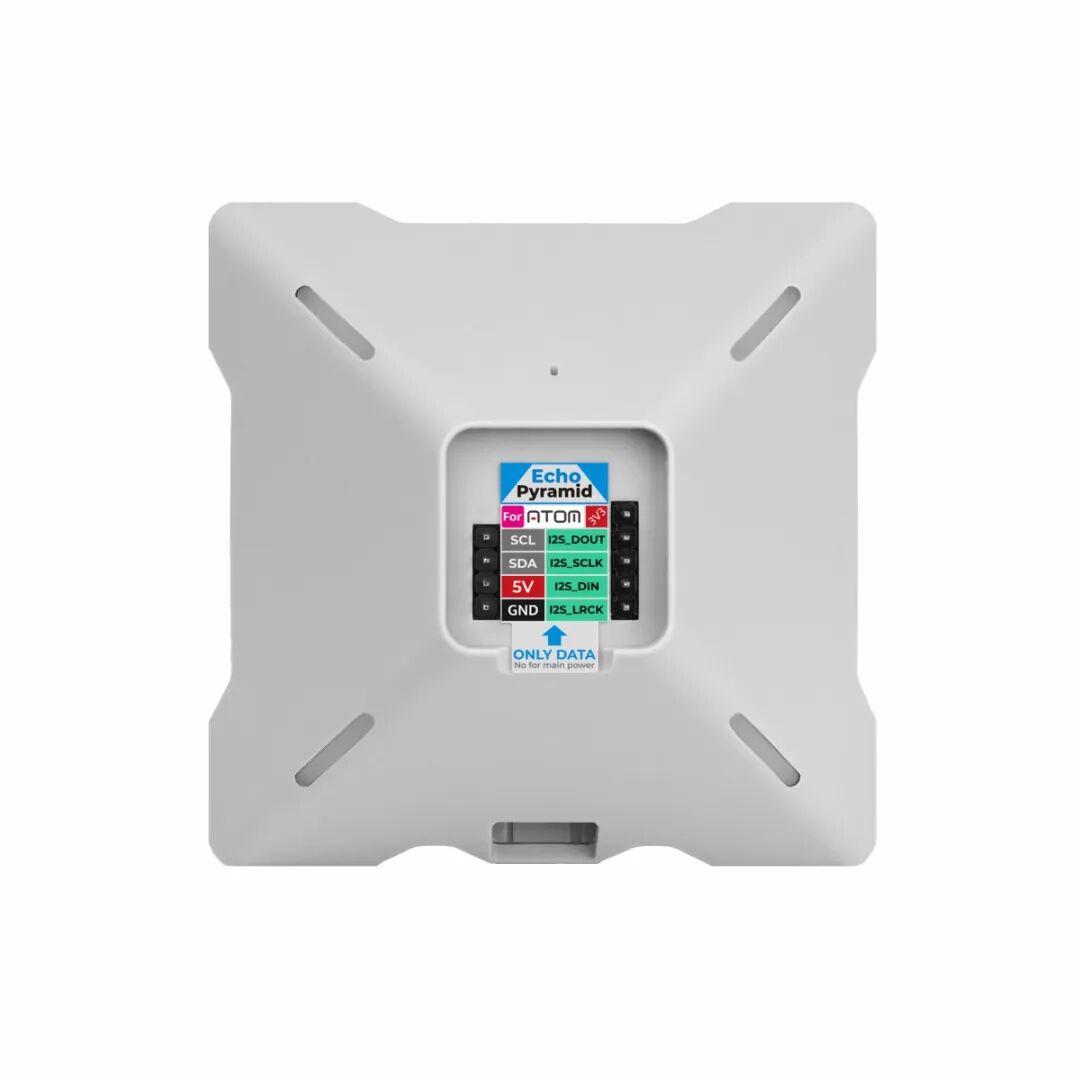

1x HY2.0-4P Grove 擴展接口（I2C）

應用場景

智能音箱與桌面語音助手

語音控制中樞

本地 / 云端語音交互原型

物聯網語音網關
