新品：超低相噪國產化ZZKK VCXO VS14H4-122.880MHz
產品核心亮點
- 超低相位噪聲：提供極潔凈的時鐘信號，典型值達-162dBc/Hz @100kHz。
- 極致低抖動：RMS相位抖動低至16fs，確保數據傳輸完整性。
- 高頻率穩定性：穩定性高達±20ppm，應對嚴苛環境挑戰。

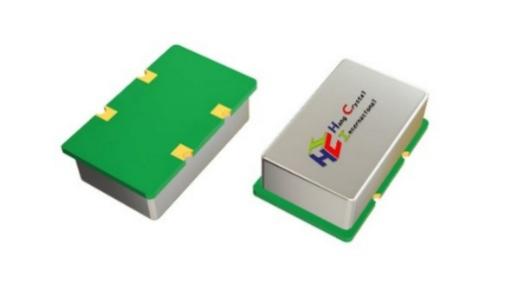

- 緊湊型設計：采用9×14x2.8mm表貼封裝，節省電路板空間。
- 全國產化：可完全替代Cryste* CVHD-950產品，可開ZZKK證明
| 品牌Brand | 杭晶HCI | Unit | |
| 型號 | VS14H4-122.880-2233LDT0R-CN | - | |
| 尺寸 | 14x9x2.8 | mm | |
| 頻率 | 122.880 | MHz | |
| 穩定度 | ±20 | ppm | @25℃包括準確度、溫度范圍、 電源特性、負載特性和10年老化 |
| 壓控絕對牽引 | ±5 | ppm | |
| 輸出波形 | CMOS | - | |
| 工作電壓 | 3.3 | V | |
| 負載 | 15 | pF | |
| 消費電流 | 24 | mA | |
| 壓控電壓 | 1.65±1.65 | V | |
| 抖動RMS (type.) | 16 | fS | |
| 相噪（type.) | -84dBc/Hz -116dBc/Hz -142dBc/Hz | @10Hz @100Hz @1kHz | |
-162dBc/Hz | @10kHz | ||
-170dBc/Hz | @100kHz | ||
-173dBc/Hz | @1MHz | ||
| 工作溫度 | -40 ~ +85 | ℃ | |
| 儲存溫度 | -55 ~ +125 | ℃ |

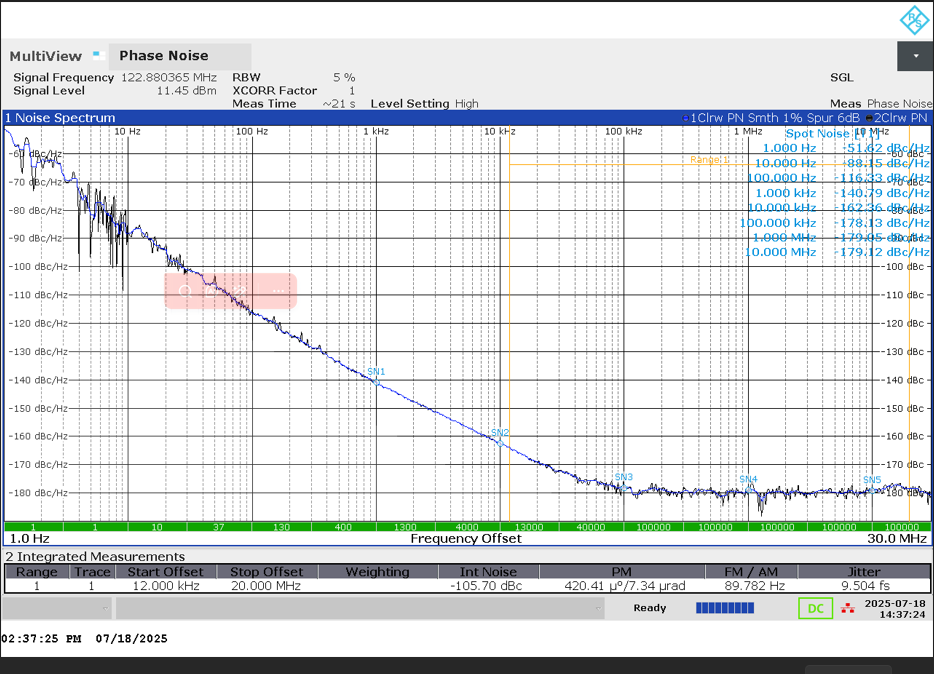

相噪數據Phase NoiseData:
主要應用領域
- 電信/數據通信：網絡交換機/路由器、時鐘同步與恢復
- 數據中心：服務器、存儲陣列，清理與恢復時鐘
- 專業廣播：視頻制作切換臺、幀同步器，消除畫面撕裂
- 測試測量：高端示波器、信號發生器，作為核心參考源
- 軍事航空：通信、雷達系統，用于頻率合成與調制
如果您正在為以下需求尋找解決方案：
- 精密網絡時鐘同步
- 從高速串行數據流中恢復低抖動、高穩定度時鐘
- 國產化ZZKK要求
