1.背景及需求

1.1政策背景

《河北聯通機房能耗監測改造指導意見》要求到2025年實現架構機房局房級PUE在線監測，按站點級別，分級分批實施。2026年根據集團公司要求，逐步完善重要局站機房級PUE監測。

1.2建設需求

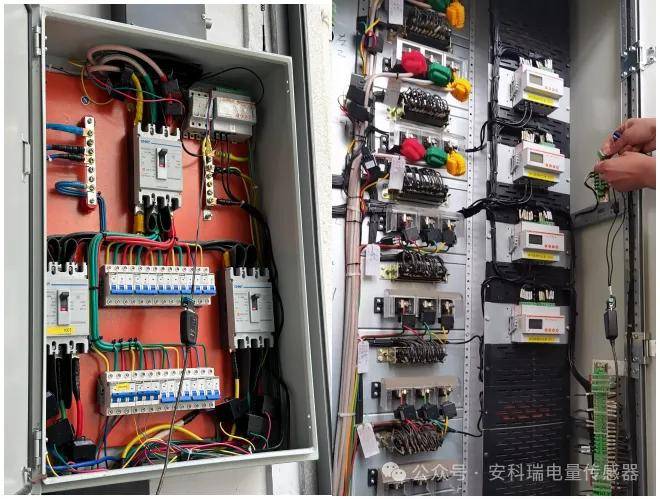

采用開口CT，接入電表，再由采集器通過B接口上傳省監控平臺，通過C接口上傳集團平臺。

能耗計量表計架構

2.解決方案

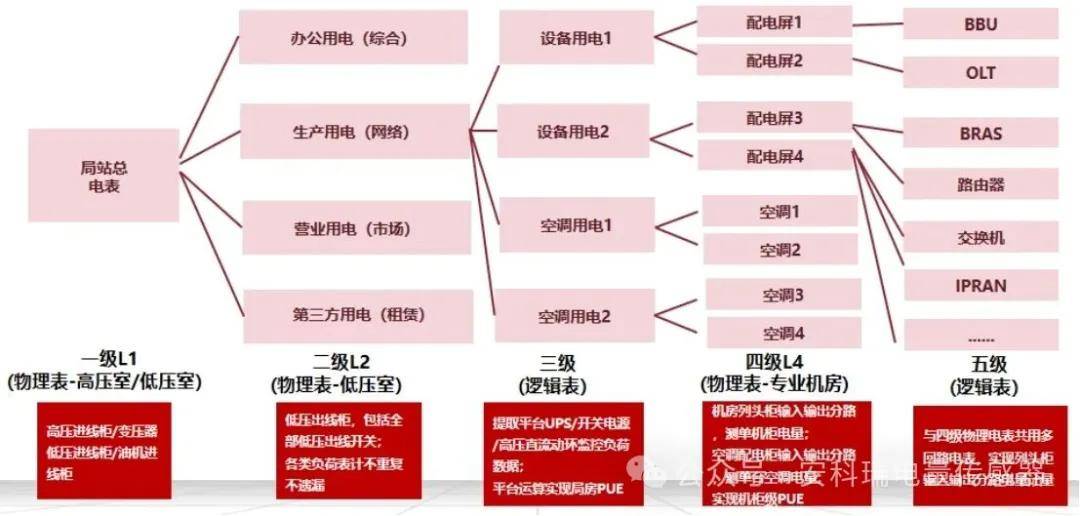

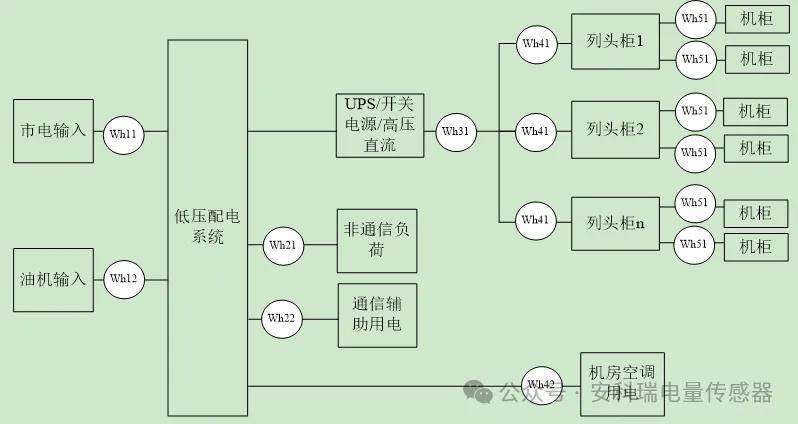

2.1能耗監測點位示意圖及能耗監測分級

一級計量點位（Wh11-Wh12）：部署于市電電源（高壓進線柜或所有變壓器低壓進線柜）以及油機電源進線位置，主要用于統計市電與油機的總輸入電能數據。

二級計量點位（Wh21-Wh22）：安裝在低壓配電系統的非通信負荷、通信輔助負荷輸出開關處，用于計量非生產用電以及輔助設備的消耗電量。

三級計量點位（Wh31）：設置在開關電源、UPS等關鍵設備的輸出側，核心作用是計量通信負荷的總用電量。

四級計量點位（Wh41-Wh42）：布置于機房各列頭柜及各空調配電箱的輸入端，負責計量機房內部通信設備與空調設備的用電量。

五級計量點位（Wh51-Wh52）：安裝在列頭柜的輸出分路，用于統計各專業設備柜的實際用電量。

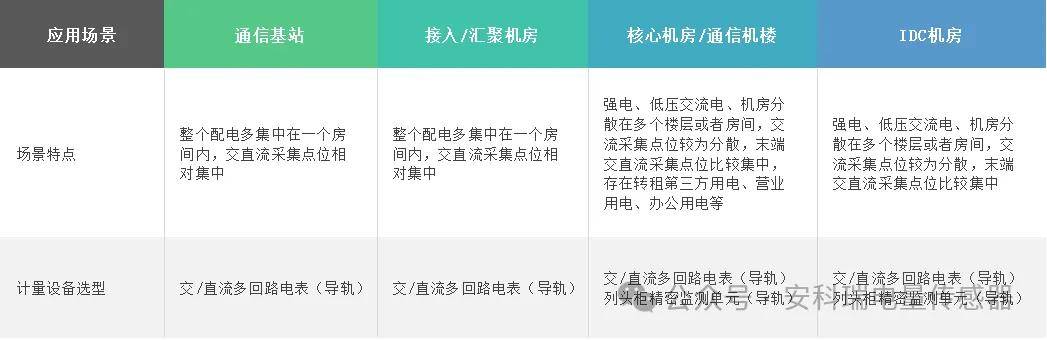

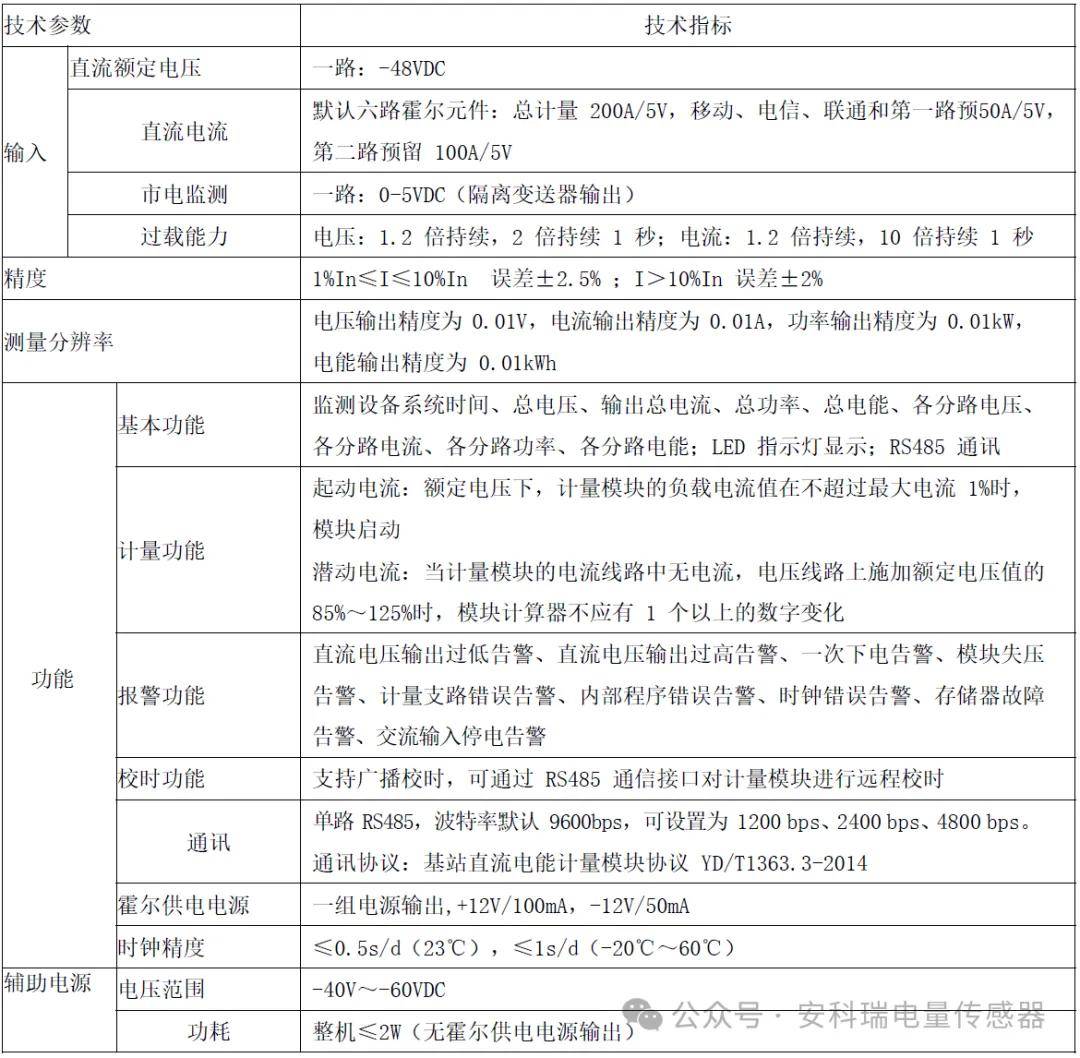

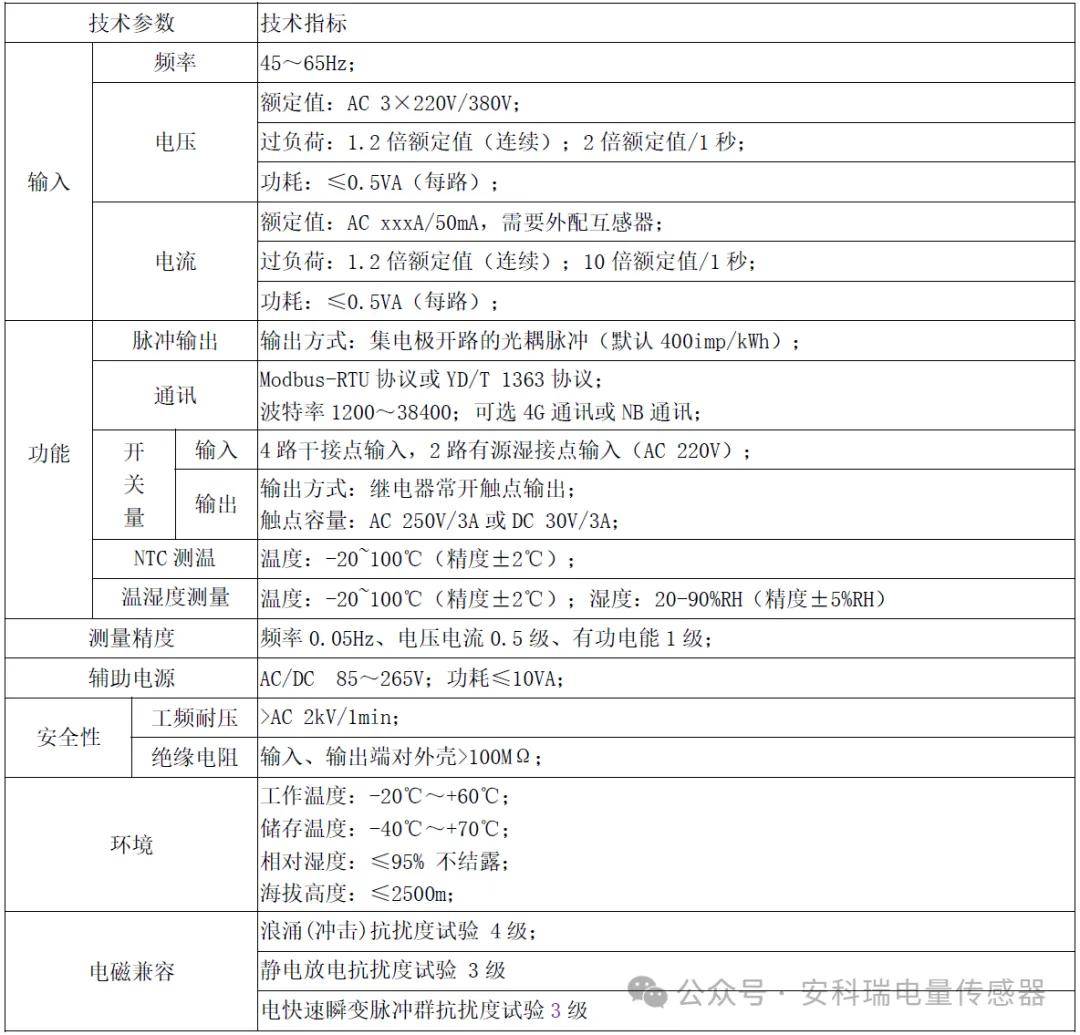

2.2各場景計量設備的選擇

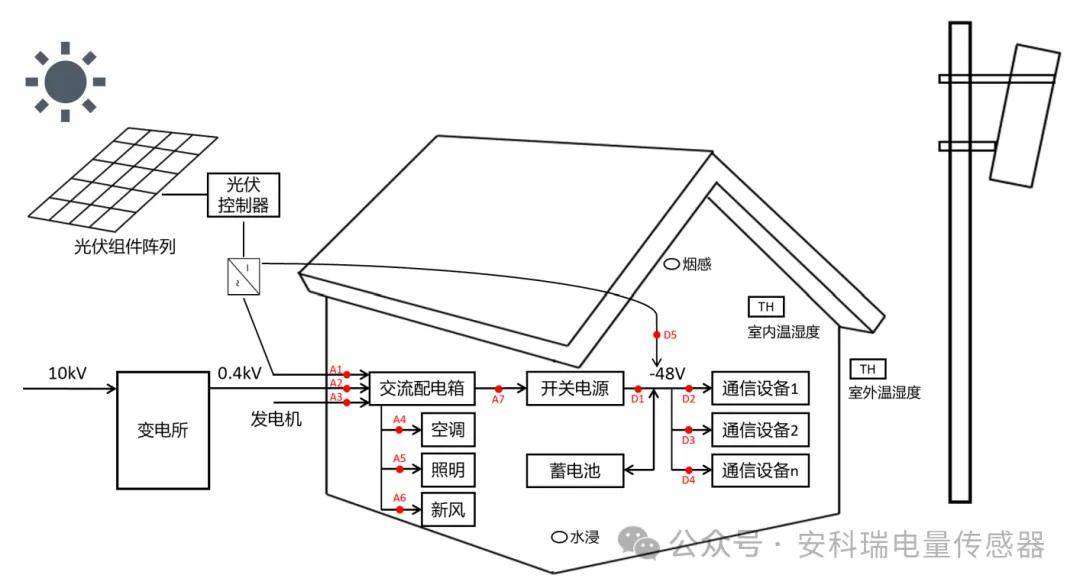

2.3基站配電結構及其監控點位示意圖

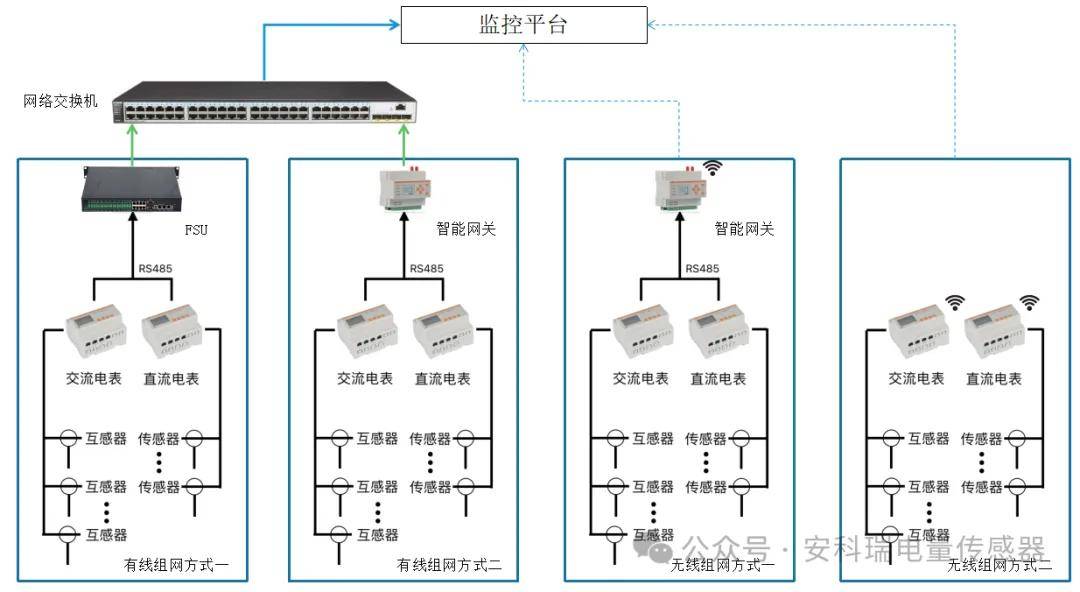

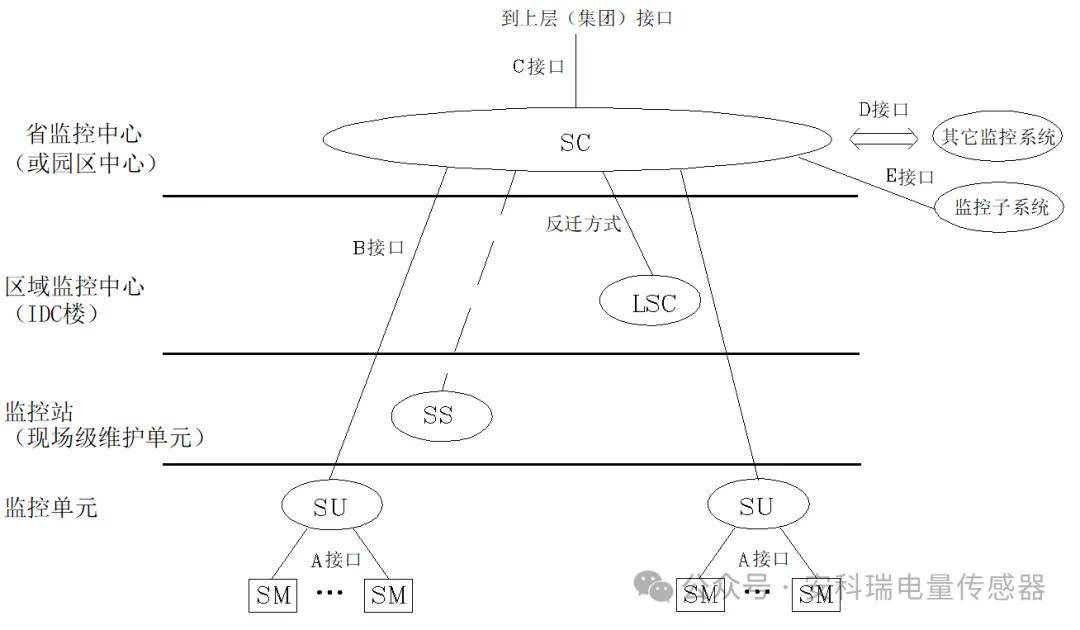

2.4能耗監測組網系統圖

3.典型硬件

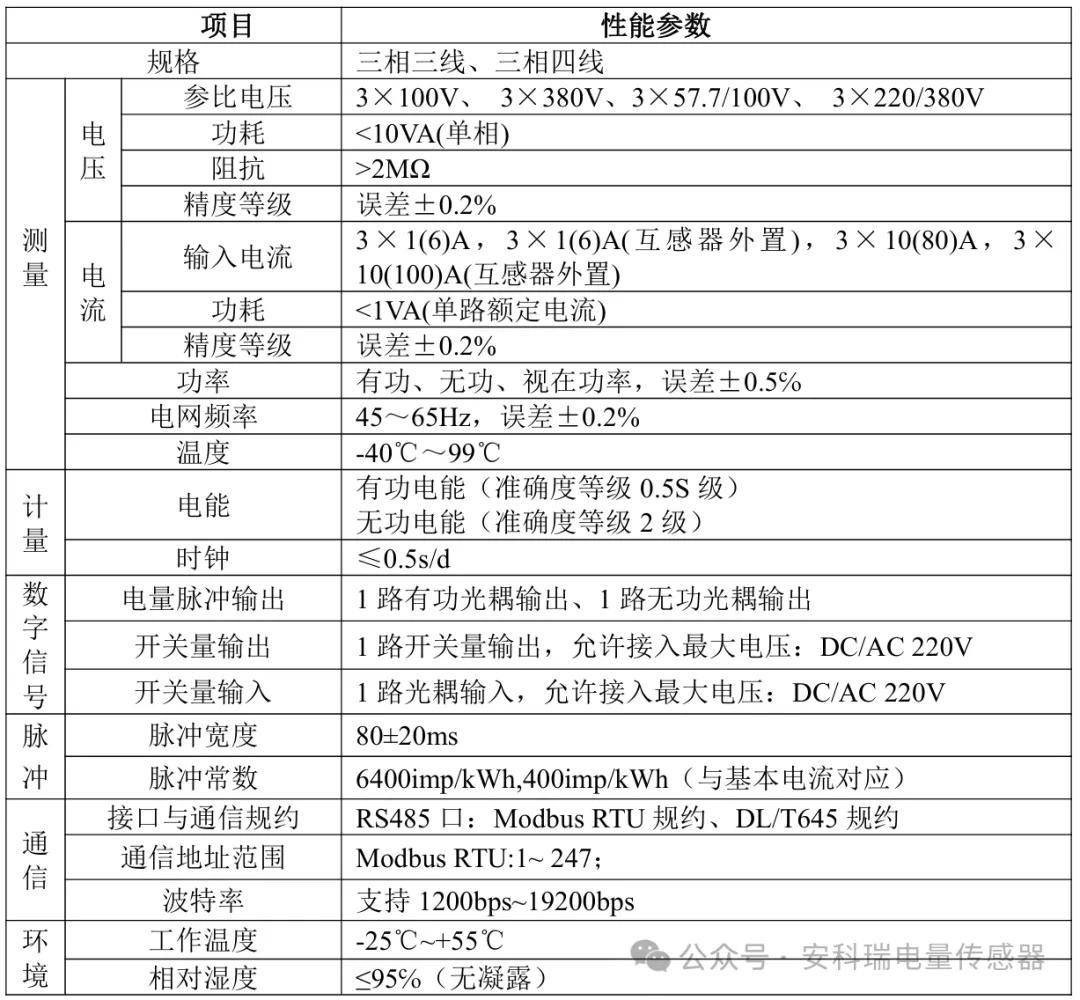

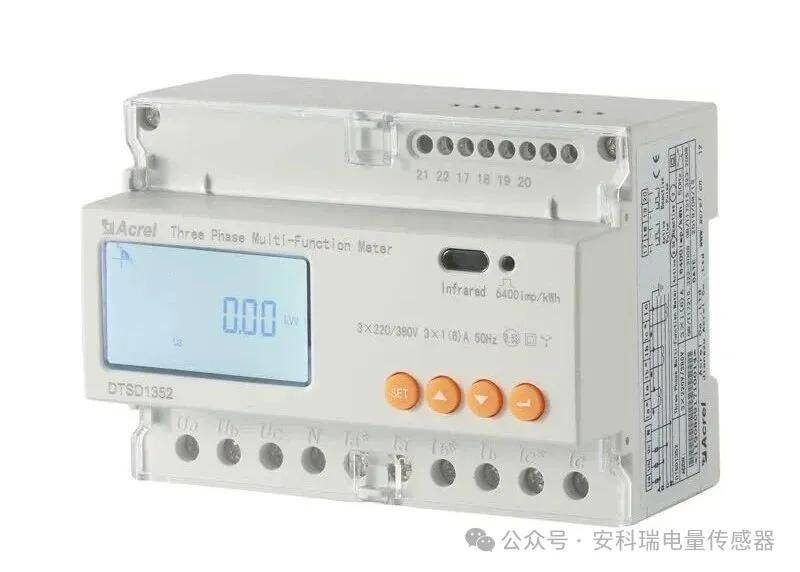

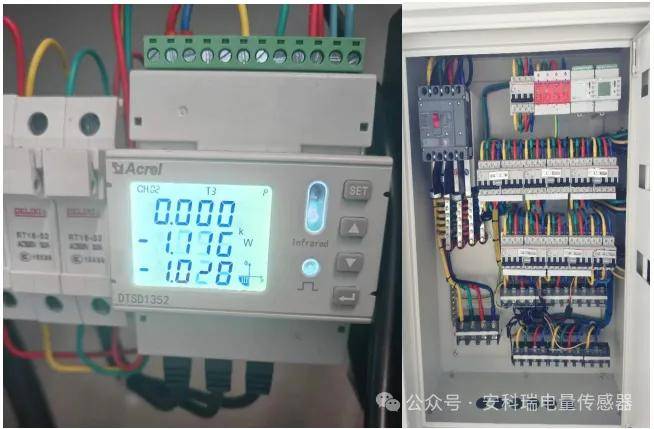

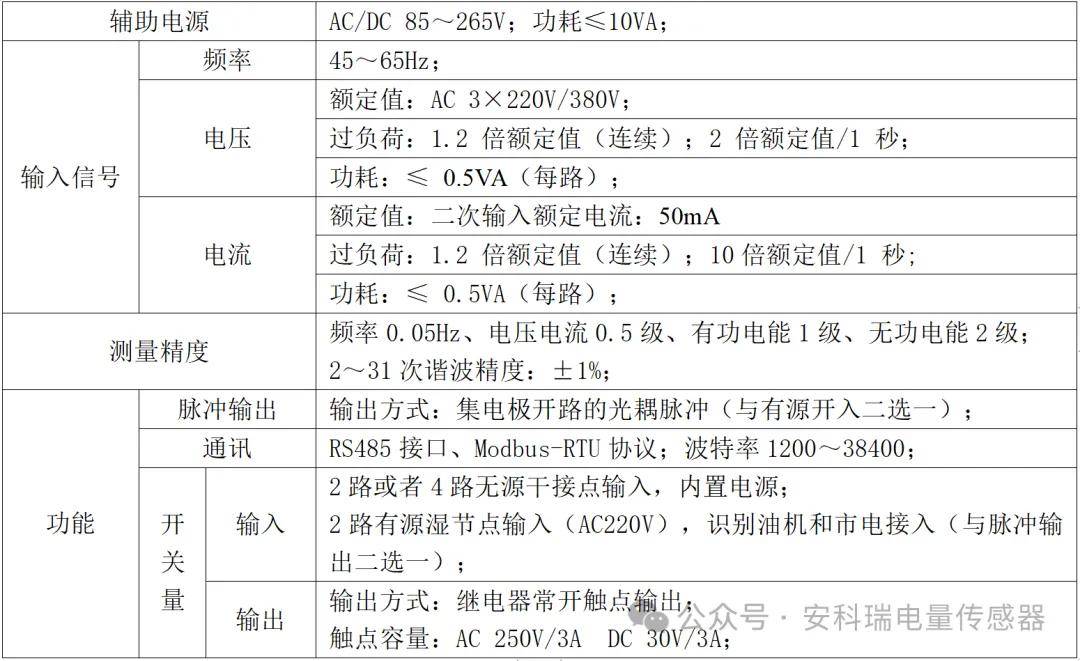

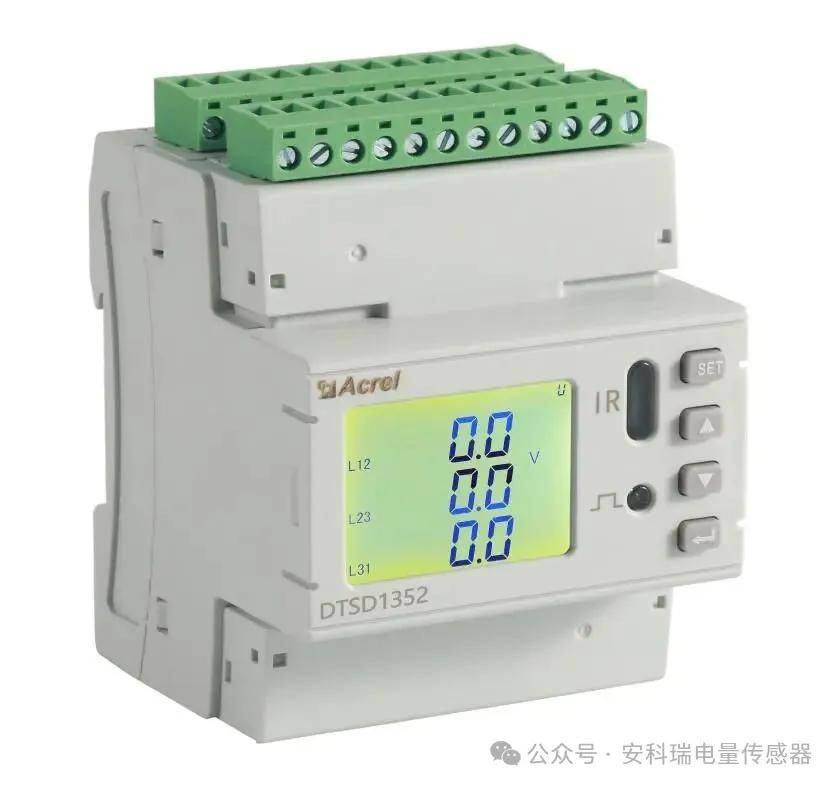

3.1交流配電監控-單回路（三相）導軌安裝儀表DTSD1352-CT

適用場景：一級計量點位

一級計量適配說明：進線電流采集采用二次互感技術，可將小型互感器嵌套在進線柜原有互感器的二次回路中，實現準確采集與正常運行。

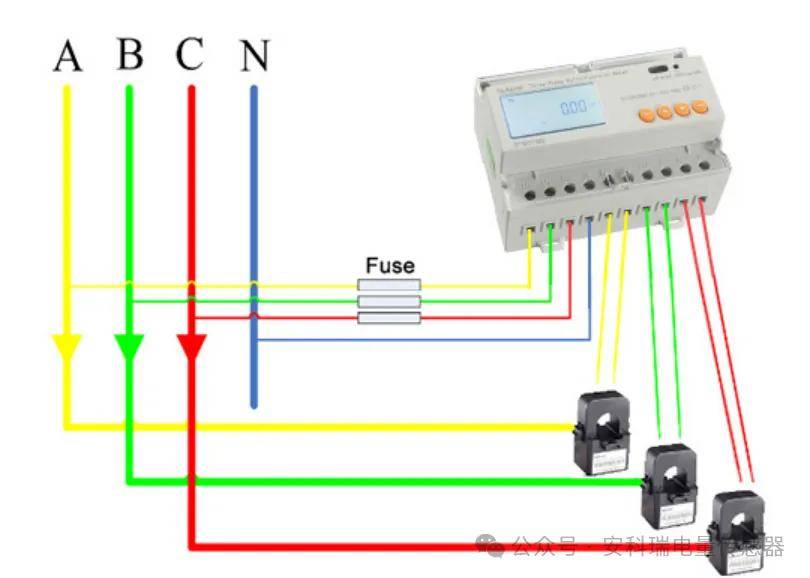

DTSD1352-CT接線示意圖

3.2交流配電監控-4回路（三相）導軌安裝儀表DTSD1352-4S

適用場景：一級、二級、三級、四級、五級全層級計量點位

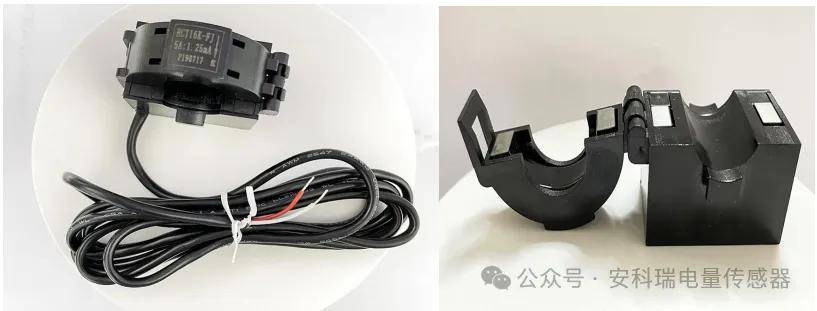

全層級計量適配說明：配備三合一互感器，采用RJ12標準接口，通過紅綠黃三色清晰區分ABC三相，可大幅提升現場施工效率；互感器可根據實際電流大小及線纜規格靈活選配，適配電流可達600A。

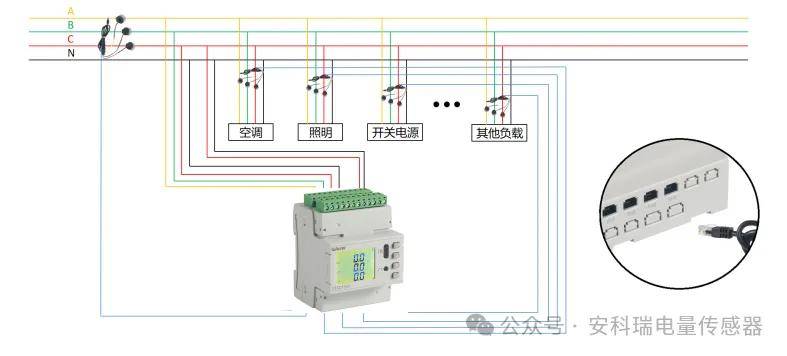

DTSD1352-4S接線示意圖

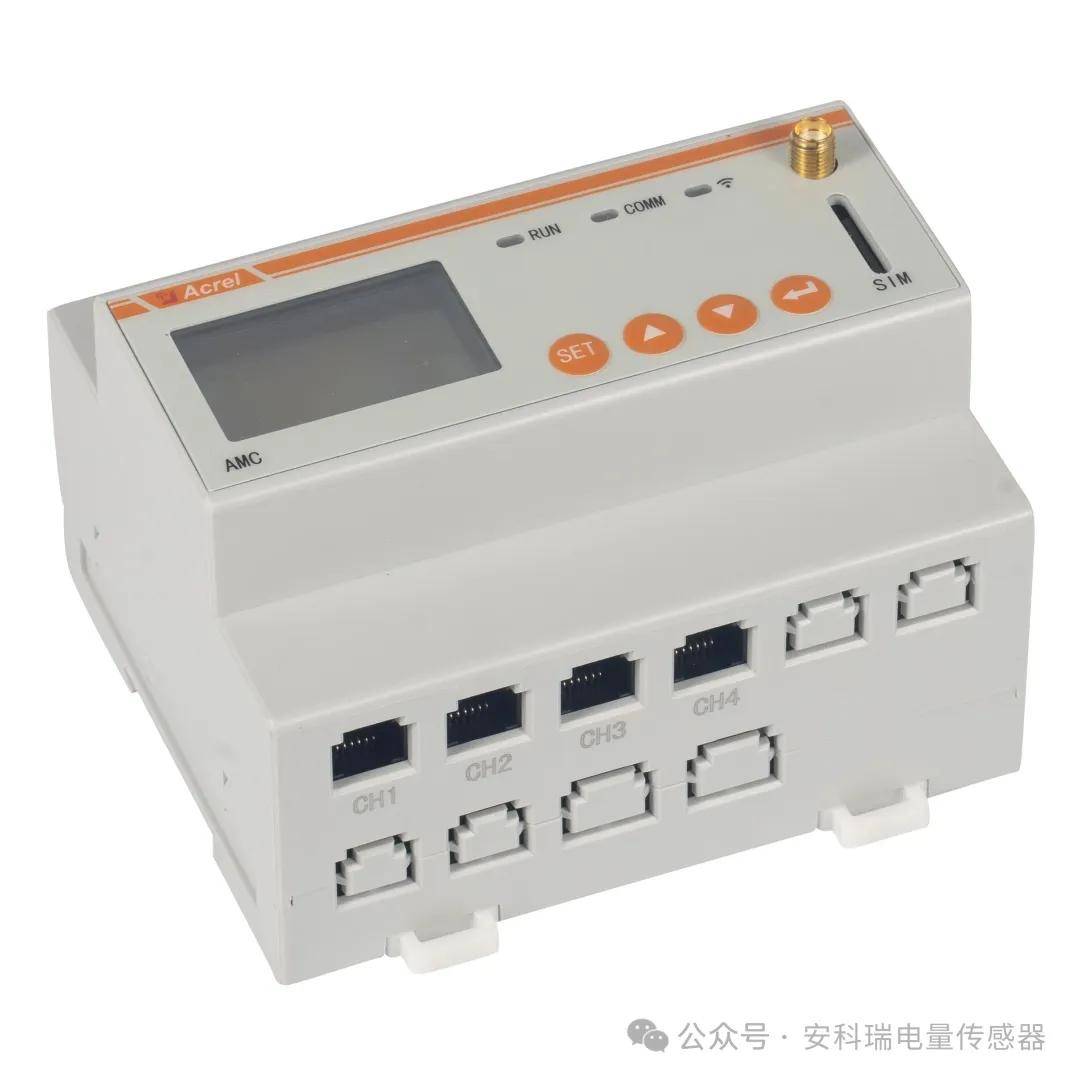

3.3交流配電監控-4/8回路（三相）導軌安裝儀表AMC200L-4E3/8E3

適用場景：一級、二級、三級、四級、五級全層級計量點位

全層級計量適配說明：搭載三合一互感器，采用RJ12接口設計，以紅綠黃三色明確區分ABC三相，有效簡化施工流程、縮短施工周期；互感器可依據現場電流需求及線纜粗細靈活選型，支持600A電流適配。

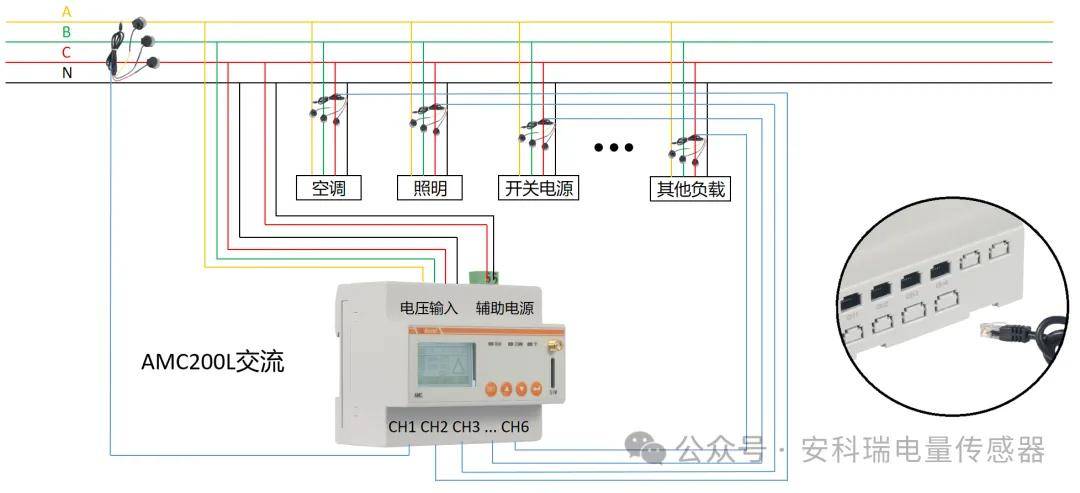

AMC200L-4E3/8E3接線示意圖

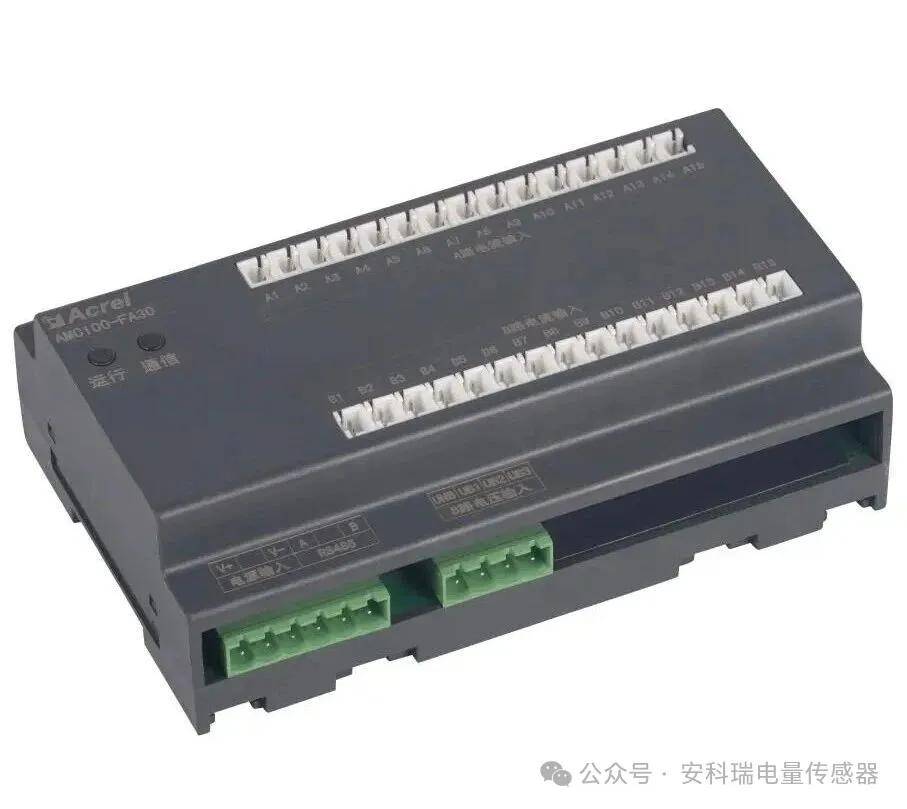

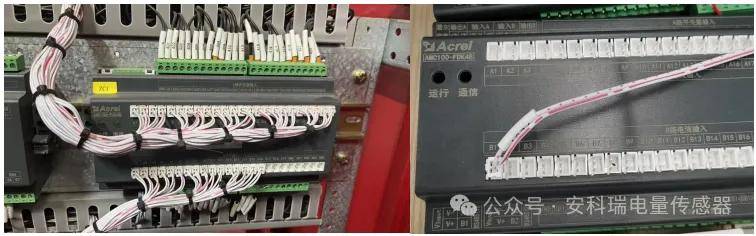

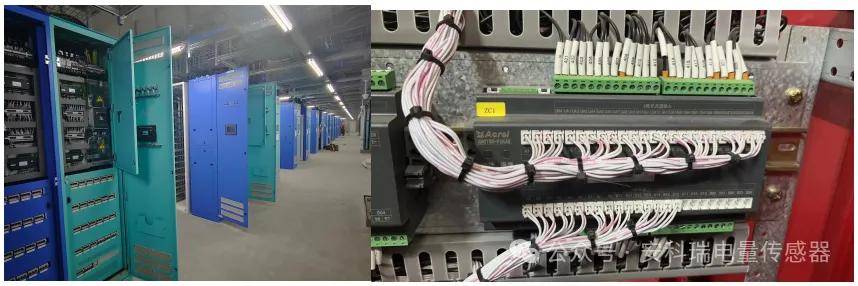

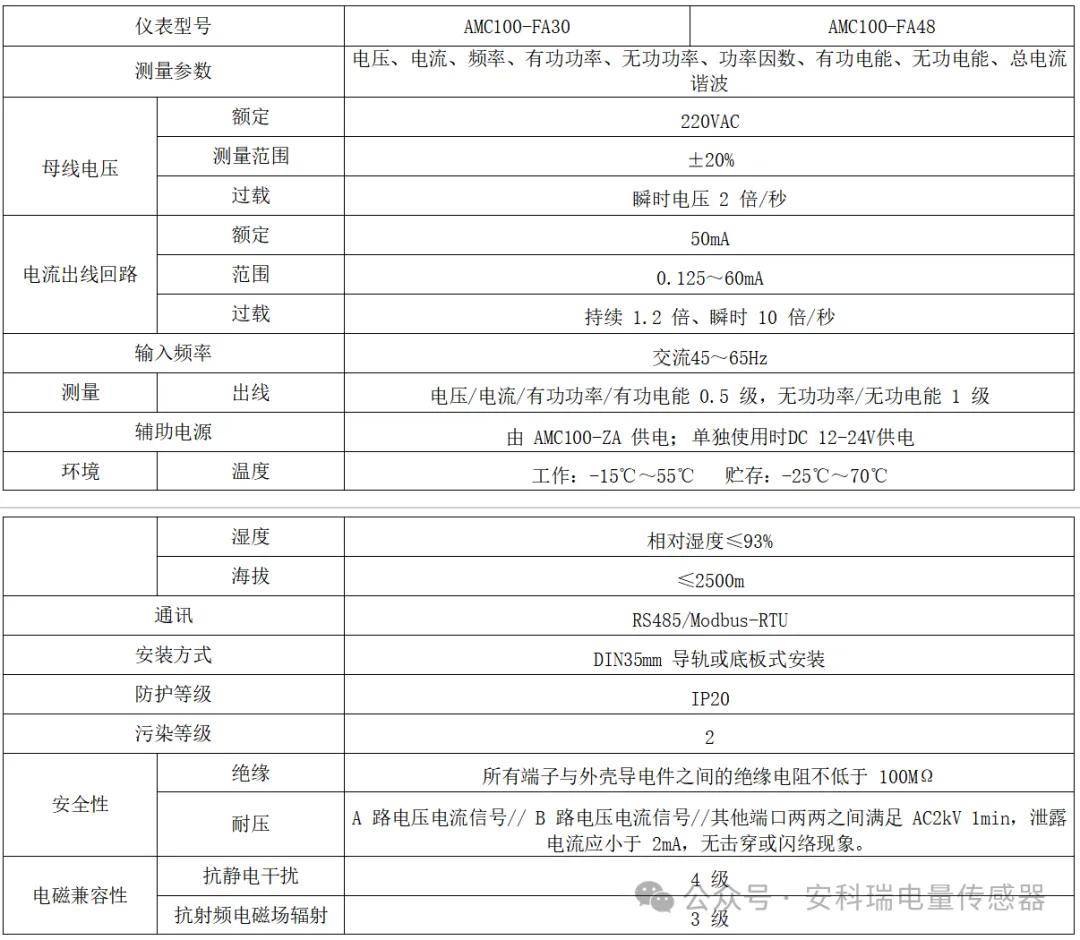

3.4交流配電監控-10/16回路（三相）導軌安裝儀表AMC100-FA30/48

應用：五級計量

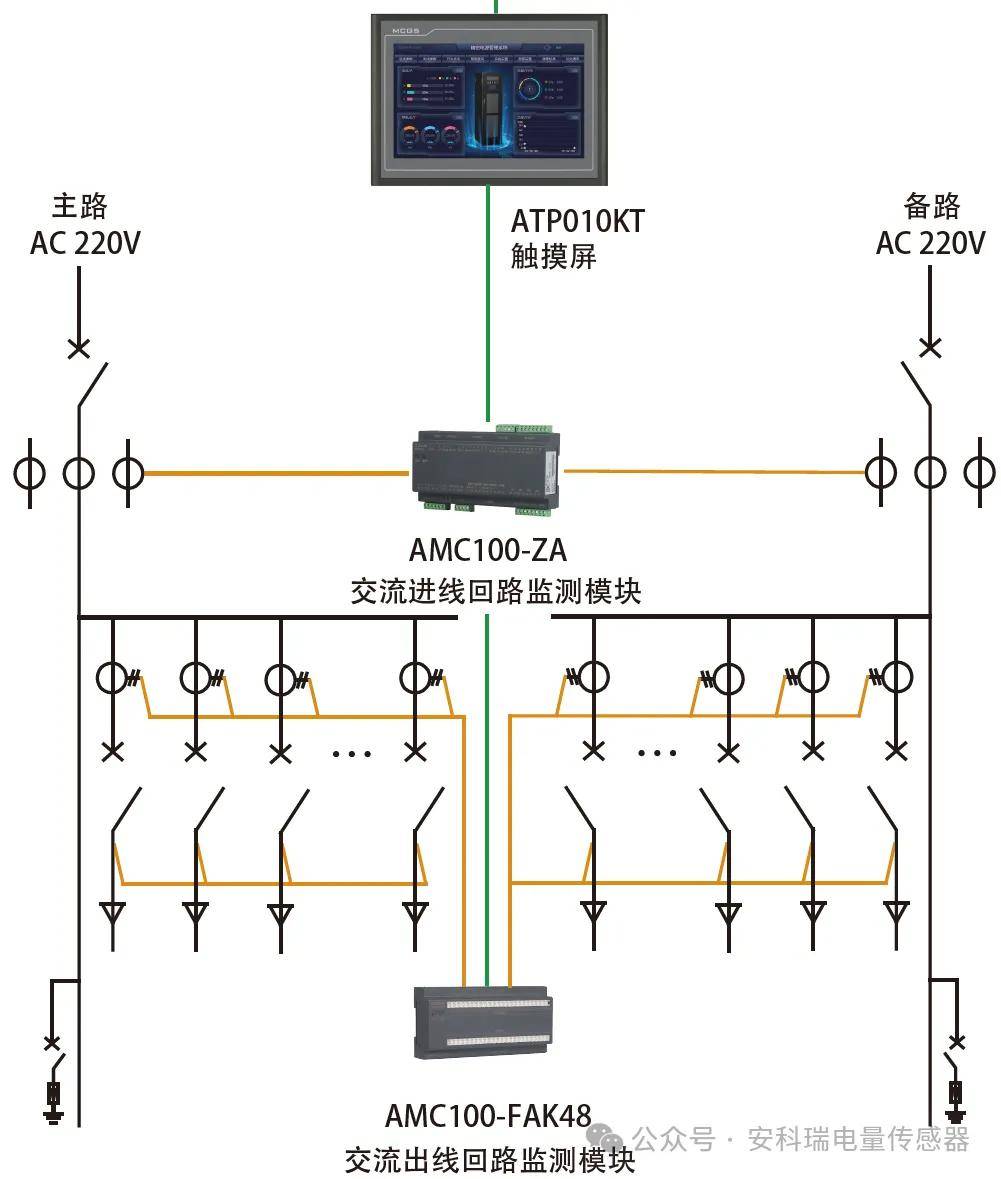

AMC100-FA30/48接線示意圖

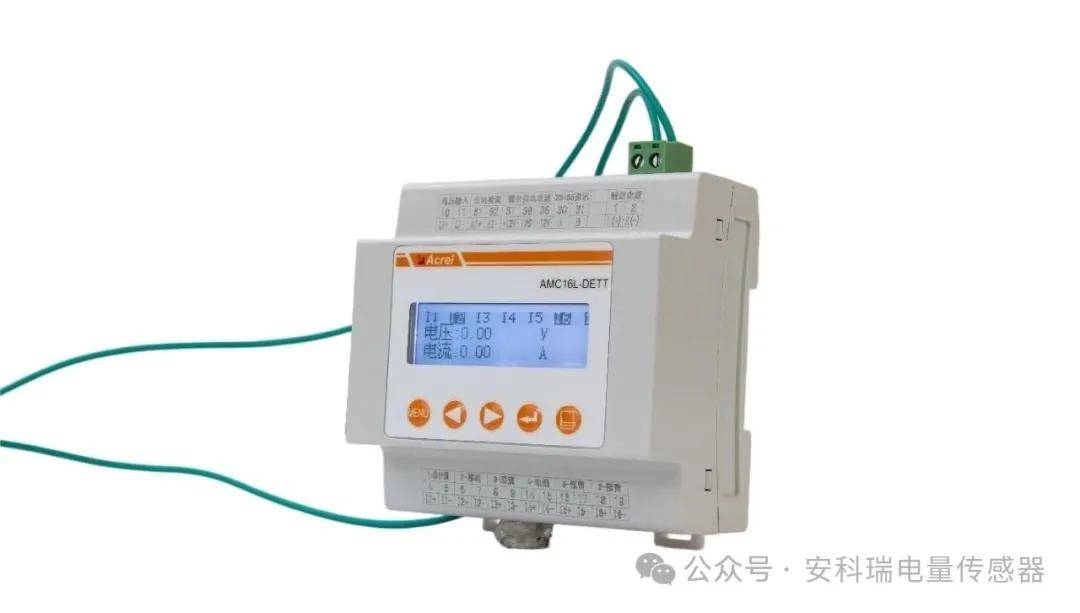

3.5直流配電監控-6回路導軌安裝儀表AMC16L-DETT

適用場景：四級、五級計量點位

四、五級計量適配說明：配備霍爾傳感器，可根據實際電流大小及線纜規格靈活選配，且該霍爾傳感器的工作電源可直接由本儀表提供，無需額外配置供電設備。

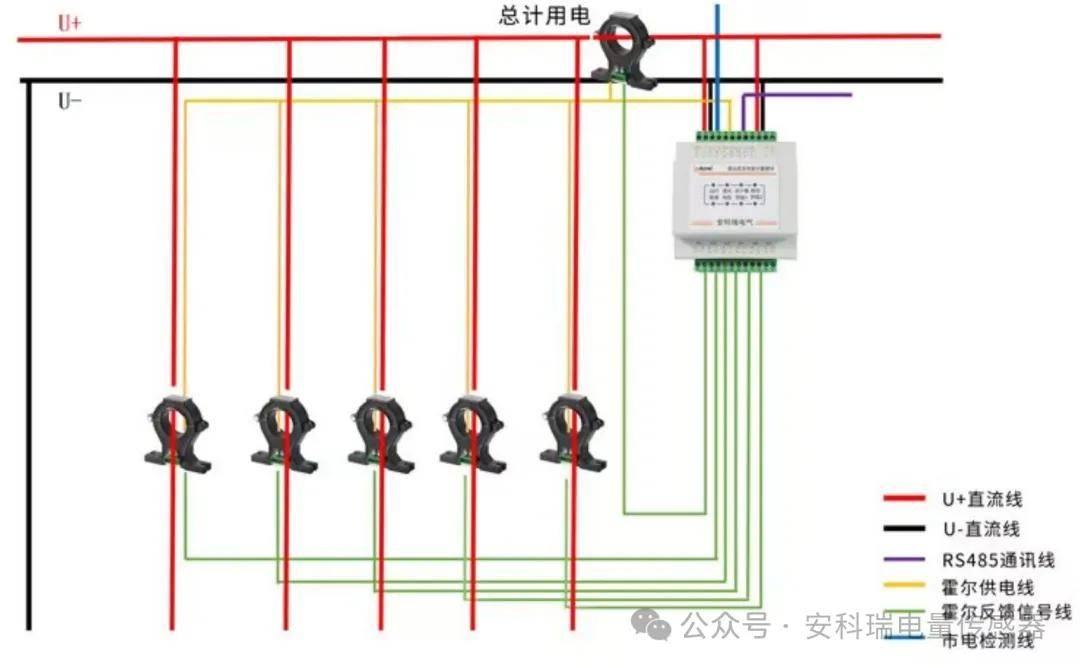

AMC16L-DETT接線示意圖

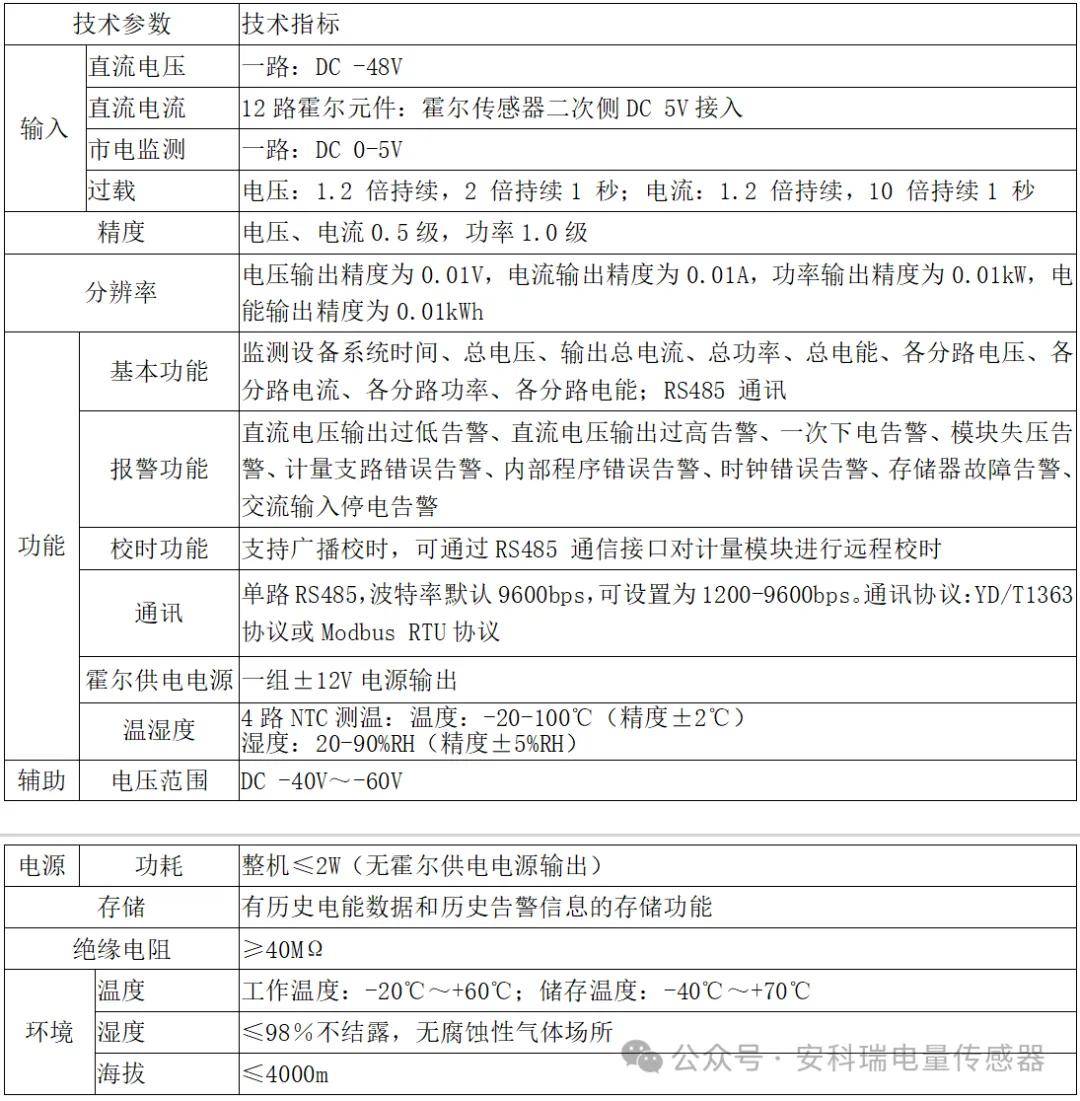

3.6直流配電監控-12回路導軌安裝儀表AMC200L-12DE

適用場景：四級、五級計量點位

四、五級計量適配說明：采用RJ12接口設計，可有效提升現場施工便捷性與效率；搭配霍爾傳感器，可根據電流大小及線纜粗細靈活選型，且霍爾傳感器的工作電源可由本儀表直接供給。

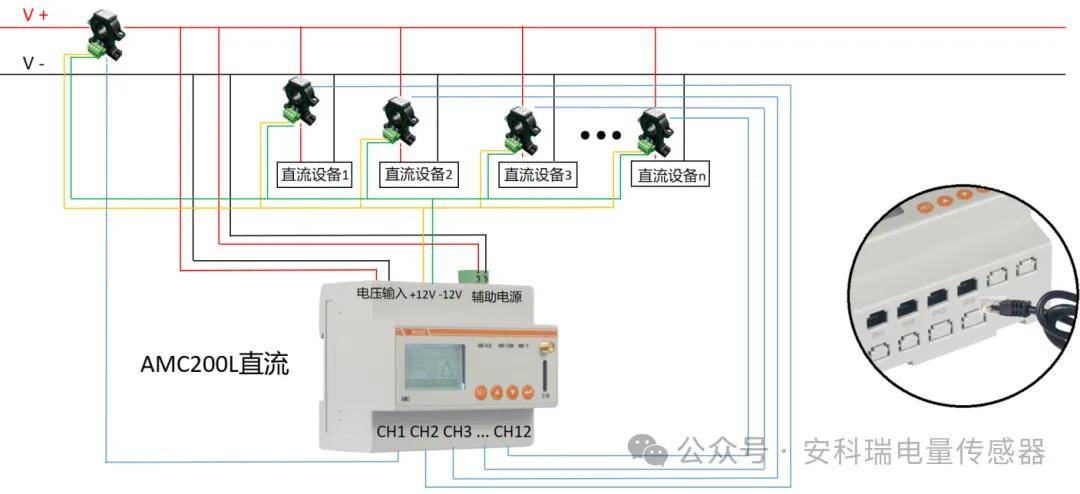

AMC200L-12DE接線示意圖

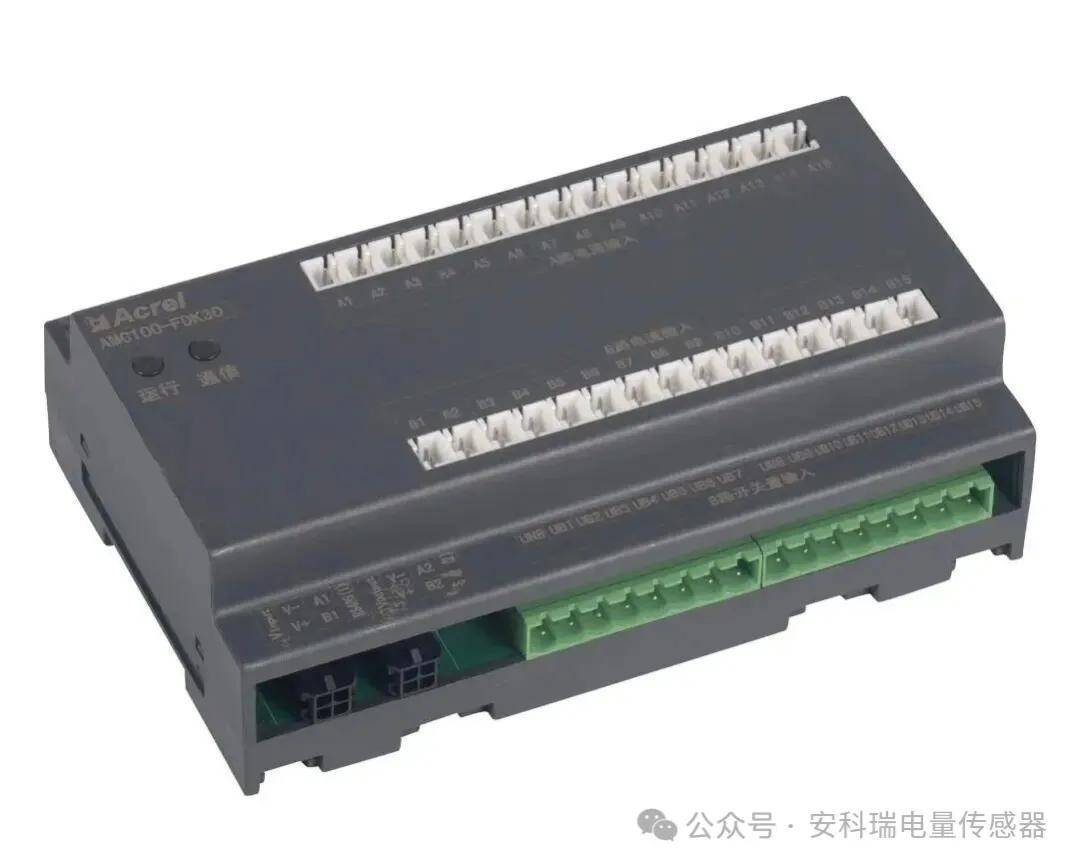

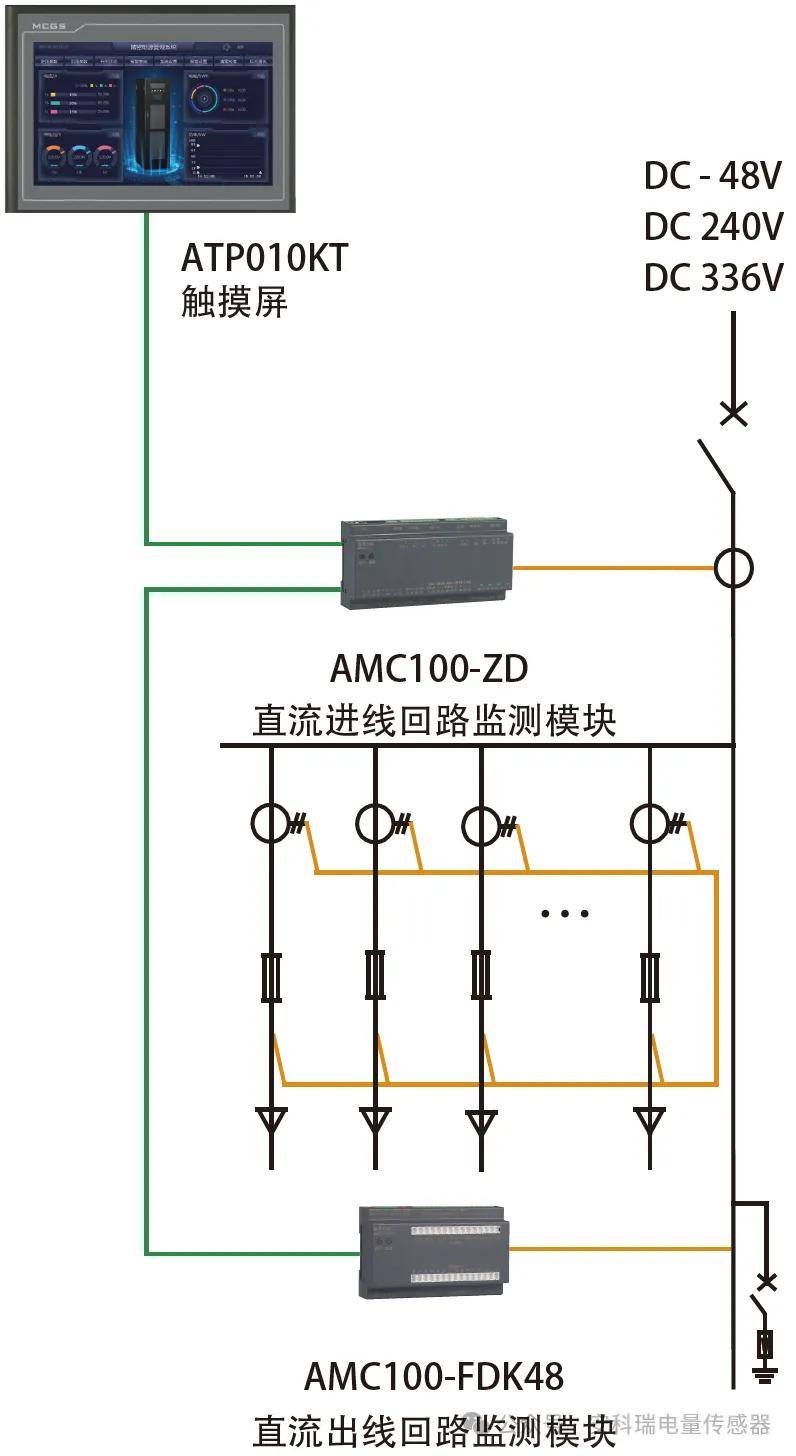

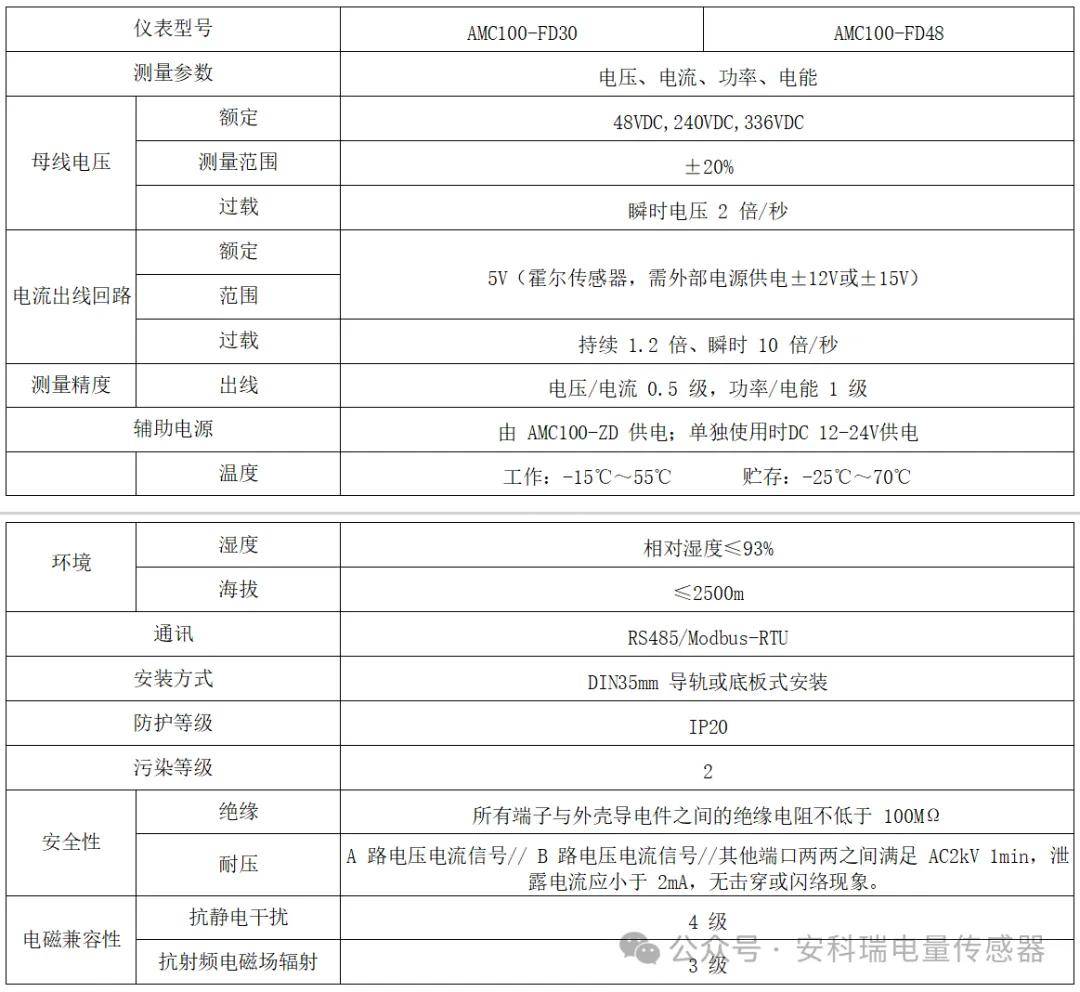

3.7直流配電監控-30回路導軌安裝儀表AMC100-FD30

適用場景：五級計量點位

五級計量適配說明：采用開口式霍爾傳感器，通過排線插拔的方式與儀表連接，施工操作簡便，且支持顯示屏擴展功能；需注意，該霍爾傳感器需單獨配置電源模塊提供工作電力。

AMC100-FD30接線示意圖

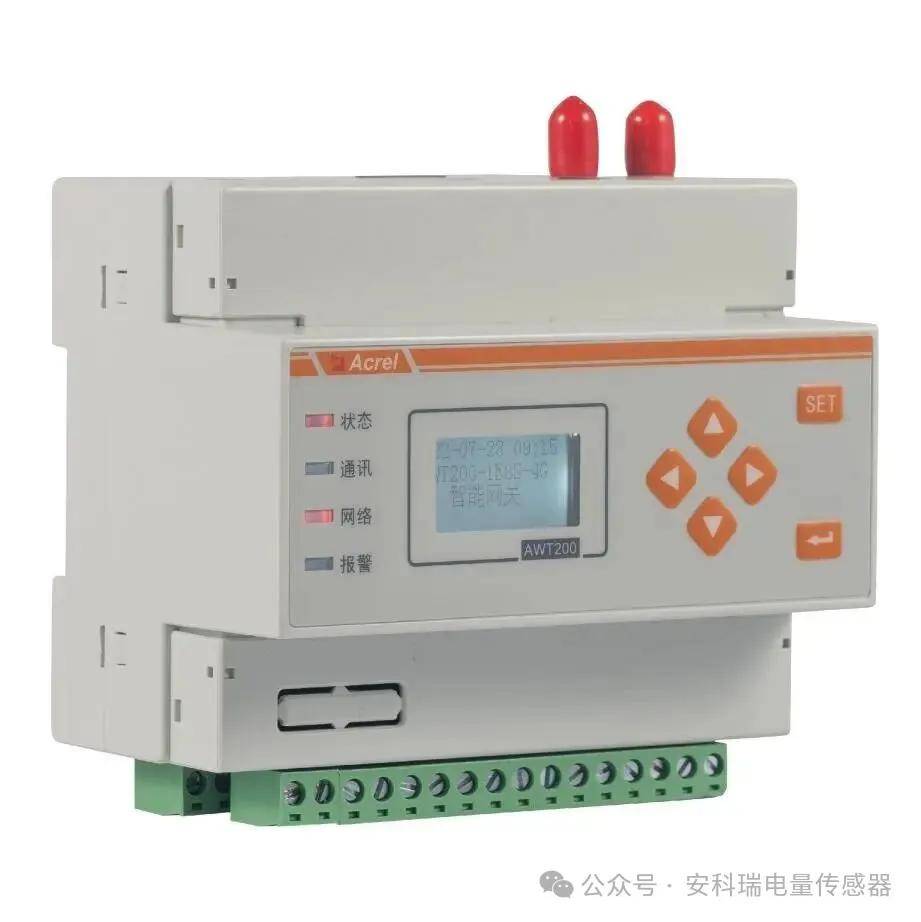

3.8智能網關-AWT200智能網關

核心作用：承擔設備監測、控制與數據運算功能，搭建系統與各類終端設備之間的通信橋梁，實現雙向數據交互傳輸?？蓪崟r監測設備運行數據，及時捕捉異常數據信息，并依據用戶預設規則自主完成邏輯判斷，有效降低人力投入與通信成本。

核心功能亮點：

① 支持1萬個數據點位的集中采集與匯總，覆蓋全場景監測需求；

② 內置大容量存儲模塊，具備斷點續傳功能，確保數據不丟失、不中斷；

③ 配套專屬管理工具，簡化系統配置、調試與日常維護流程，提升運維效率；

④ 通信能力強勁，可支持8路串口、LoRa、以太網、4G、WIFI多種通信方式，適配不同組網需求；

⑤ 自帶開關量與模擬量輸入接口，可靈活對接各類監測設備；

⑥ 配備1.2寸點陣顯示屏及實體按鍵，便于現場查看數據、操作調試；

⑦ 兼容多種物聯網主流通信協議，確保與各類系統、設備無縫對接；

⑧ 具備強大的數據邏輯運算與處理能力，可快速完成數據分析、篩選與反饋。

4.結束語

安科瑞通信機房能耗監測解決方案，嚴格貼合國家節能降耗政策要求，準確匹配通信機房能耗監測核心需求，通過五級分層計量架構實現全場景、全環節能耗管控，搭配多款高適配性計量儀表與智能網關，構建起"采集-傳輸-分析-管控"一體化的能耗監測體系。方案采用開口CT、多接口上傳等便捷設計，既能滿足省監控平臺與集團平臺的數據上傳要求，又能通過精細化能耗計量為機房節能優化、成本管控提供科學數據支撐。
