行業介紹

電風扇作為小型家用電器，一直以來都憑借著便宜、節能和便捷等特點服務千家萬戶，成為人們控制室內空氣循環和降溫的重要設備之一。隨著智能家居的發展和消費者對智能、舒適、能效等的要求提高，電風扇行業將繼續迎來更多的創新和發展機會。由此中微愛芯推出一款智能電風扇解決方案，該方案支持多種功能模式、多按鍵、紅外遙控和預約定時等功能，還可以根據功能需求，配合顯示驅動芯片，能夠實現各種LED、LCD高亮度顯示，匹配各種個性化的顯示需求，具有低成本，高穩定性等優勢。

產品參數

工作電壓：AC220V 50Hz

額定功率：40W

噪聲：≤40分貝

搖頭方式：左右搖頭

風力檔位：三檔（高、中、低）

風類選擇：三類（正常風、睡眠風、自然風）

操控方式：按鍵控制+紅外遙控

顯示方式：LED +數碼管

其他功能：預約，定時等

方案特色

1、提供8K/16K ROM空間芯片給客戶選擇，內置觸摸模塊，最多支持26個按鍵通道，觸摸采用CCT結構，無需片外觸摸電容；

2、內置6路PWM模塊，滿足RGB彩燈和蜂鳴器等驅動要求；

3、支持2路UART，1路SPI，1路I2C，20通道ADC，可根據需求接入溫度傳感器、語音模塊和物聯網模塊等外設；

4、支持正常風、睡眠風和自然風3種風類選擇，支持高檔、中檔和低檔3級風速選擇；

5、支持最大12小時定時開關機，90°的左右搖頭角度范圍；

6、支持紅外遙控器遠距離控制，8米的有效遙控范圍；

7、可提供多樣化的電風扇解決方案，觸摸按鍵可視化的開發調試平臺，極大提高開發效率。

芯片選型

方案主控MCU采用中微愛芯AiP8F3515芯片，AiP8F3515芯片一款觸摸型8051內核MCU芯片，內置16KB Flash，搭配中微愛芯觸摸庫，可通過CS 10V靜態、6V動態、EFT 4000V等可靠性測試，亦可根據功能需求選擇8KB Flash的AiP8F3508芯片。搖頭電機驅動電路采用中微愛芯AiP6150，AiP6150是一款直流馬達驅動電路，為8~20V供電的風扇搖頭電機、步進電機等應用提供了一種集成的直流馬達驅動解決方案，該電路集成H橋驅動電路、短路保護和過熱保護電路。在顯示方面，還可以根據不同的顯示功能需求，選擇我司的顯示驅動芯片，能夠實現各種LED、LCD高亮度顯示，實現各種個性化的顯示需求。

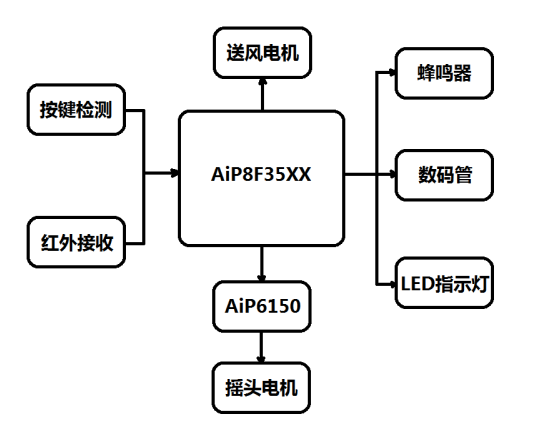

功能框圖

PCB實物

風扇實物

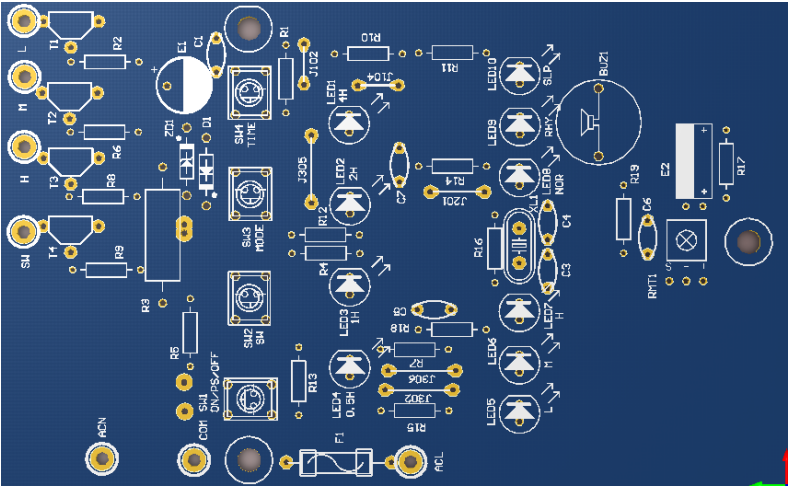

PCB正面

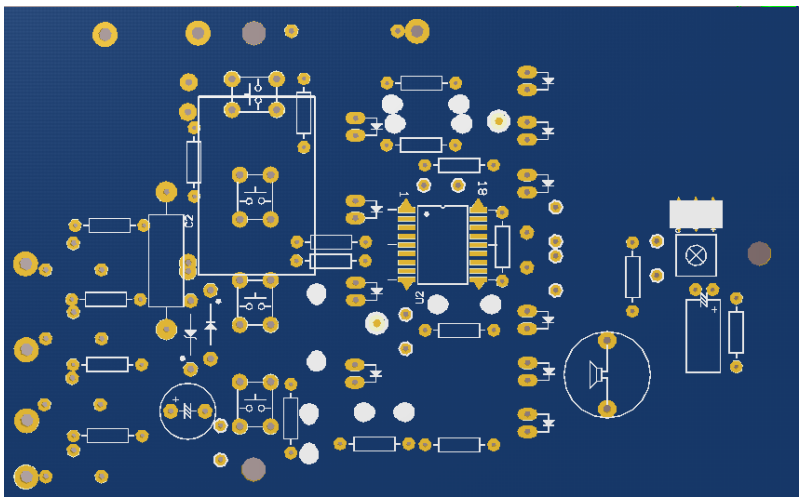

PCB反面

MCU資源

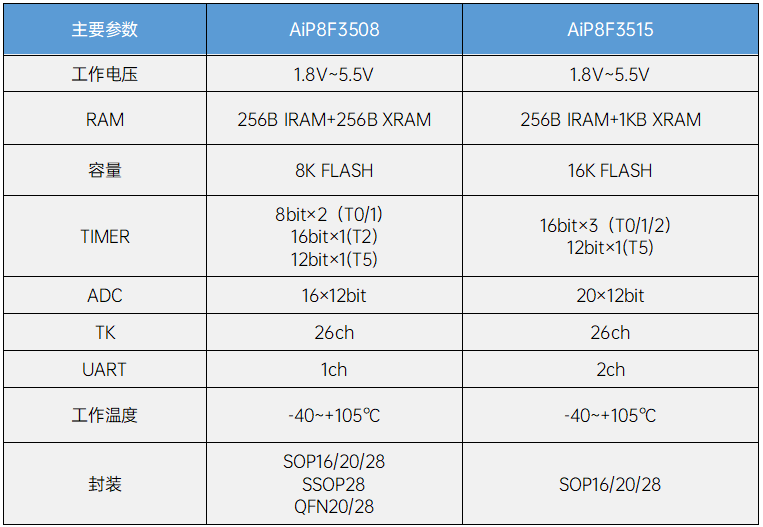

中微愛芯AiP8F3508和AiP8F3515電路均可用于智能電風扇方案，具體參數如下表所示（左右滑動查看詳情）：

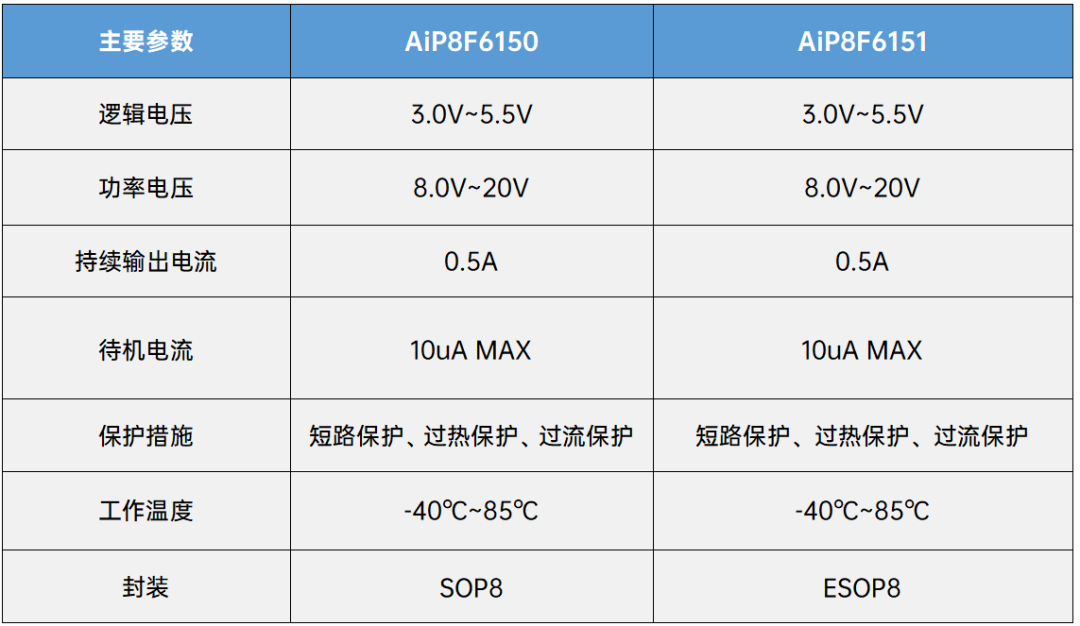

匹配物料

（左右滑動查看詳情）：

結語

該電風扇方案靈活可靠，芯片選型選擇多樣，可根據客戶需求靈活變更，滿足不同需求，力求助力客戶縮短研發周期，幫助客戶產品快速上線，實現雙贏。

如需了解更多產品資訊，請聯系中微愛芯授權代理商或銷售工程師。
