使用混頻器測量向導以及 SMARTerCal，R&S?ZNB矢量網絡分析儀可簡化儀器配置及校準。

您的任務
混頻器在許多 RF 及微波系統中都至關重要?；祛l器的主要功能是將信號上變頻或下變頻到所需頻率。在設計 RF 系統以及測試系統電平合規性時，必須了解混頻器的性能。以往，有關混頻器變頻損耗的標量測量需要用到多臺儀器：兩個信號發生器、一個頻譜分析儀以及一個功率計（用于校準兩個源），還需要使用多個衰減器來降低混頻器端口上阻抗失配的影響。用戶需要花大量時間校準測試裝置（因電纜損耗）并進行測量。此外，必須進行多個 RF 連接，這就增加了出錯率。如需進行頻率掃描或功率掃描測量，需要使用控制計算機及軟件實現測試設備的同步操作，這進一步增加了復雜性以及成本。

測試與測量解決方案
R&S?ZNB 矢量網絡分析儀融入多功能設計，結合混頻器測量向導以及 SMARTerCal，效果遠優于傳統的矢量誤差校正 S 參數測量。
R&S?ZNB 矢量網絡分析儀帶有第二路內部源（選件），測量速度提高十倍，提供了功能完善的工具，可有效且準確地測量混頻器變頻損耗、RF 輸入及 IF 輸出端回波損耗，以及 RF 和 IF 端口的 LO 隔離度。此外，R&S?ZNB 矢量網絡分析儀具有高線性度接收機以及寬掃描輸出功率范圍，可確保精確的混頻器壓縮點測量。

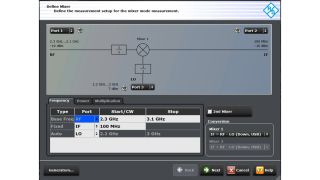

混頻器測量向導是一種直觀化的工具，可指導用戶通過三步配置儀器，以便進行測量并顯示結果。
第 1 步：確定頻率和功率電平、分配源以及接收機端口
第 2 步：從預定義列表中選擇混頻器的測量參數
第 3 步：選擇使用未經校準或經校準的混頻器測量值繼續操作
SMARTerCal 有效處理功率校準以及完整的 N 端口系統誤差校正。它可以掃描所有的儀器設置及測量通道，以優化校準流程，進而最大程度地減少所需的端口連接。SMARTerCal 適用于混頻器測量并且具有指導用戶校準的單獨向導，以便在所有頻率下獲得高度準確的矢量誤差校正波量。
功率校準可使用只連接到一個端口的外部功率探頭完成。用戶可通過系統誤差校正，推導出其他端口的矢量誤差校正波量。該方法適用于所有端口上的校準功率測量，并且能夠顯著縮短使用多端口時的校準時間。使用自動校準單元可進一步縮短所需時間以及多端口校準中的連接數量。綜上，SMARTerCal 可管理并簡化校準，具有明顯的時間優勢，而不會影響準確性。
用戶也可以在所有的混頻器端口上執行源功率平坦度校準。結合分析儀出眾的端口阻抗能力，這可以消除依靠額外衰減器來降低阻抗失配的必要性，從而進一步增加測量準確性。
R&S?ZNB 還支持更復雜的變頻測量應用，包括：
兩級級聯混頻器
諧波混頻器
倍頻器
通過 USB、LAN 或 IEC 總線的外部源控制
總結
多功能 R&S?ZNB 矢量網絡分析儀具有第二個內部源（四端口型號），結合混頻器測量向導以及 SMARTerCal，提供了一種高度有效的單儀器解決方案，可快速、準確地測量變頻器的特征。
