彎波導，也稱為波導彎頭，是一種能夠改變電磁波傳播方向的波導結構，它通過特定的彎曲形狀，引導電磁波沿著彎曲路徑傳輸，在微波、毫米波等頻段的通信、雷達等系統中具有重要作用。
波導的研究意義和發展主要體現在以下幾個方面：1.提高微波電路的性能和可靠性。彎波導可以在微波電路中實現微波信號的彎曲傳輸，從而使得微波電路的設計更加靈活，可以更好地適應不同的應用場景。
2.推動微波技術的發展。彎波導是微波電路中比較基礎的元件之一，其研究和應用可以推動微波技術的發展。隨著科學技術的不斷進步，彎波導的設計和制造技術也在不斷改進和完善，為微波技術的發展提供了更加堅實的基礎。
3. 拓展彎波導的應用領域。彎波導在通信、雷達、衛星通信、醫療設備等領域都有廣泛的應用，其研究和發展可以拓展彎波導的應用領城域。例如，在醫療設備中，彎波導可以用于微波治療和檢測；在衛星通信中 ，彎波導可以用于微波信號的傳輸和接收等。此次測試實例分享的是：使用T5260A-2KA矢量網絡分析儀進行彎波導的測試。
測試場景圖

圖1測試場景圖

被測件實物圖

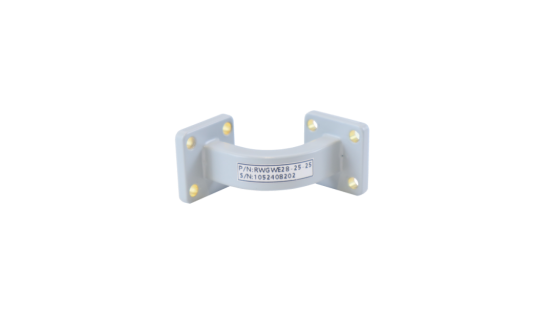

圖2 彎波導實物圖

測試內容

彎波導測試此次被測彎波導的測試頻段為26.5GHz-40GHz，根據查看產品手冊得知，在該頻段內，損耗值的標稱值范圍為0.0000dB-0.0200dB，允許誤差小于0.1000dB，駐波比的標稱值范圍為1.050-1.070,允許誤差小于0.100。

經測試，T5260A與友商儀器的測試結果對比，如圖所示：

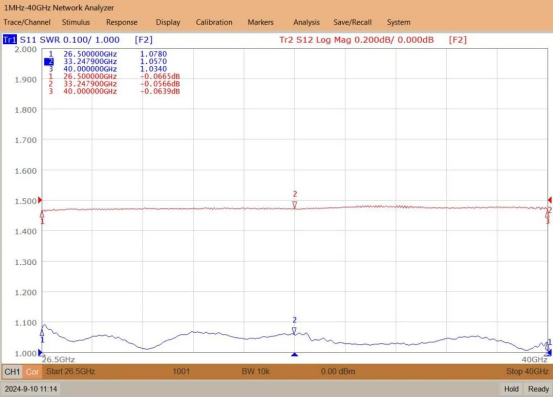

圖3.1 T5260A損耗值及駐波比實測圖

圖3.2 友商損耗值及駐波比實測圖

彎波導測試數據對比一覽表

經測試，測試結果符合要求
經過對比測試，該彎波導的指標符合要求。
