近日，在“光伏行業2025年發展回顧與2026年形勢展望研討會”上業內分析人士預判：自2026年開始，全球光伏新增裝機增速或將放緩，“十五五”期間全球年均新增裝機量為725–870GW，其中我國年均新增裝機量可能為238-287GW。市場飽和效應以及政策轉向迫使光伏電站或將從“規模擴張”向“效率提升”轉型。

光伏逆變器的核心作用是將太陽能電池板產生的直流電（DC）轉換為可供家庭使用或并入電網的交流電（AC），同時實現最大功率點跟蹤、電網同步與系統安全保護，其中多個環節需要電流檢測，本文將從逆變器的工作原理出發，分析電流傳感器在光伏系統中的作用，并探討其在提升發電效率和運營安全中的技術應用。

光伏逆變器工作原理與電流監測需求

工作原理

光伏逆變器是將太陽電池產生的直流電轉換為交流電，以滿足各類交流負載的需求，其工作流程分為3個核心階段：

直流輸入環節：光伏組件將太陽能轉化為低壓直流電，通過匯流箱匯集后輸送到逆變器的直流輸入端，此階段會先經過濾波電路，減少電流中的雜波干擾。

DC-AC轉換環節：這是逆變器的核心功能區，通過IGBT（絕緣柵雙極型晶體管）等功率開關器件的高頻通斷，將直流電切割成脈沖狀的交流電，再通過LC濾波電路將其整合成正弦波交流電，匹配電網或負載的電壓、頻率標準。

并網/離網輸出環節：如果是并網逆變器，會通過鎖相環技術讓輸出的交流電與電網電壓、頻率保持同步，再輸送至公共電網；如果是離網逆變器，則直接為本地負載供電，部分還帶有儲能接口，可將多余電量儲存至蓄電池。

電流監測的核心需求

電流監測是保障光伏逆變器穩定運行、提升發電效率的關鍵手段，主要需求集中在以下4個維度：

直流輸入電流監測

• 實時追蹤光伏組件的輸出電流，判斷組件是否存在遮擋、老化或故障，當電流出現異常跌落時，及時預警組件故障
• 配合電壓數據計算發電功率，優化MPPT（最大功率點跟蹤）算法，確保光伏系統始終工作在發電效率最高的區間

轉換環節電流監測

• 監測IGBT等開關器件的工作電流，避免過流導致器件燒毀，延長逆變器使用壽命
• 分析電流波形的畸變率，確保輸出的交流電符合電網標準，減少諧波對電網的干擾

交流輸出電流監測

• 對于并網逆變器，監測輸出電流與電網電流的同步性，避免出現逆功率或功率波動過大的情況，保障并網安全性
• 對于離網逆變器，監測負載電流變化，及時調整輸出功率，避免過載導致逆變器停機

故障診斷與安全防護

• 通過對比輸入、輸出電流的差值，判斷逆變器內部是否存在漏電、短路等故障
• 當電流超過安全閾值時，觸發過載保護機制，自動切斷電路，避免設備損壞和安全事故

在光伏系統中，電流傳感器通常采用霍爾效應或磁通門原理，實現非接觸式測量，確保高隔離性和低功耗。

電流傳感器的技術原理

1. 霍爾電流傳感器基于霍爾效應，通過測量導體周圍的磁場強度來間接計算電流大小。霍爾傳感器具有響應速度快、隔離性能好等優點，適用于逆變器的高頻開關環境。例如，基于ASIC的霍爾電流傳感器可直接焊接在PCB上，實現小型化和高集成度。
2. 磁通門電流傳感器通過磁芯的飽和與復位過程，實現高精度、低漂移的電流測量，適用于需要高精度監測的場景（如儲能系統中的充放電管理）。

電流監測面臨的問題分析

1. 精度與溫度漂移

不同的地區，環境溫度差異大，對傳感器的溫漂特性要求高，直接影響光伏逆變器在不同地區的效率，光伏部署規模大（GW量級），逆變器的效率降低1%，總發電量也將降低10MW量級。

1. 電磁干擾（EMI）

逆變器中的高頻開關會產生強電磁干擾，影響傳感器信號的穩定性。特別是在大功率逆變器中，EMI可能導致電流測量值波動，進而影響并網質量。

1. 絕緣故障與漏電流監測

直流側的絕緣故障（如組件對地漏電）會產生微小的漏電流，傳統傳感器難以精確檢測，增加安全風險。

1. 沙塵與腐蝕

通常光伏部署在太陽資源比較豐富的地方，比如我國的西部地區和沿海地區，處于沙塵、鹽霧比較嚴重的環境，風沙和鹽霧等附著在傳感器的表面和內部，容易造成接觸不良或電路腐蝕，影響信號傳輸的穩定性。

解決方案對比

具體技術方案：提升逆變器效率與安全性

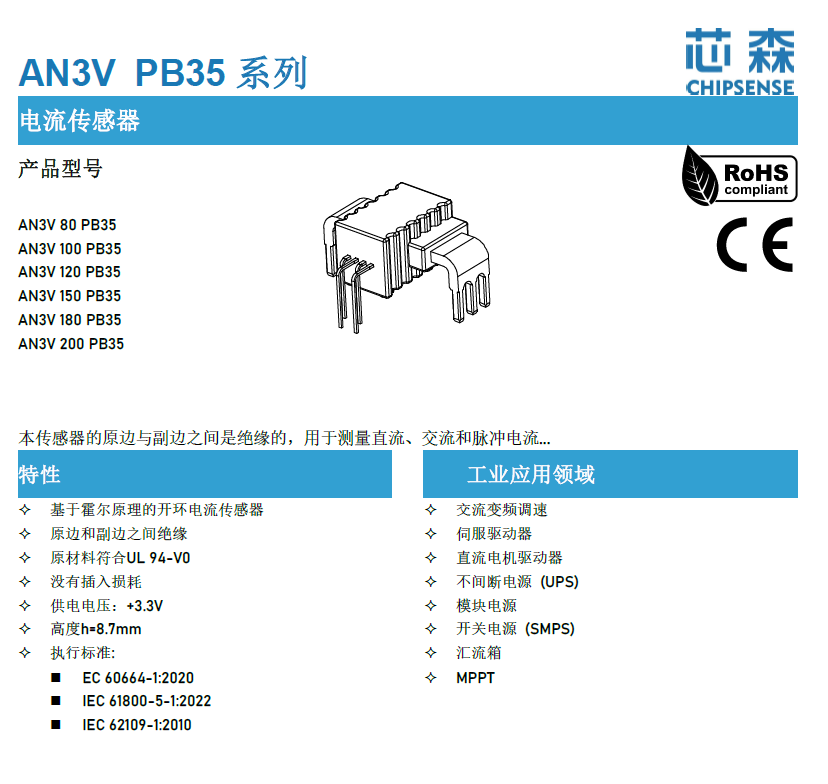

1. 高精度電流監測與MPPT優化采用自動化生產的ASIC傳感器（如芯森電子的AN3V），低溫漂，一體化集成，具有較高的穩定性、可靠性、一致性，提升逆變器的一致性和可靠性，可減少維護保養次數，從而降低維護成本，達到降本增效目的。
2. 絕緣故障檢測在逆變器直流側集成殘余電流監測（RCD）功能，通過高靈敏度電流傳感器（如磁通門傳感器FR系列）檢測微小漏電流，實現早期故障預警。例如，檢測到30mA的漏電流時，系統自動報警并切斷故障支路，避免火災風險。
3. 智能運維與數據分析采用具有數據接口的電流傳感器采集到的數據上傳至云平臺，通過大數據分析識別組件老化、陰影遮擋等問題，優化運維策略。某電站通過該方案，運維成本降低25%。

電流傳感器在儲能系統中的應用儲能系統對電流監測的要求更為嚴格，尤其是在充放電管理中：

• 充放電電流平衡：電流傳感器實時監測各電池組的充放電電流，確保均衡管理，延長電池壽命。
• 絕緣監測：在高壓儲能系統中，電流傳感器監測對地絕緣電阻，防止絕緣故障導致的直流拉弧。

風險預警與建議

1. 避免過度依賴單一傳感器：建議在關鍵回路中冗余配置電流傳感器，提高系統可靠性。
2. 定期校準：電流傳感器在長期使用后可能出現性能衰減，建議每年校準一次，確保測量精度。
3. 選型注意事項：根據逆變器的功率等級和環境條件選擇合適的傳感器。例如，在高溫環境下，優先選擇寬溫設計的霍爾傳感器。

結論

電流傳感器在光伏逆變器中扮演著“數據采集與安全守護”的雙重角色。通過高精度的電流監測，逆變器能夠實現更精準的MPPT跟蹤和更可靠的過流保護，從而提升光伏電站的發電效率和運營安全。未來，結合AI和物聯網的方案，將進一步推動光伏系統向“自診斷、自優化”方向發展，實現發電效率和運營收益的精細化提升。
